Добрый день!
Имеется WB 7.3 и необходимость подключить внешнюю кнопку к дискретному входу D1. Как это сделать, можно ли обойтись “двумя проводками”? Как запрограммировать D1 на вход? Что надо подавать на D1 чтобы была реакция как на нажатие кнопки и отпускание?
Здравствуйте!
- Нужно убедиться, что данный универсальный вход/выход не используется как выход: в web-интерфейсе - устройства - переключатель Ax_OUT (D1_OUT) должен быть выключен.
- Подключить кнопку между 5V out и нужным входом
- Как описано в документации, вход Срабатывает при напряжении на клемме больше 3 В (логическая единица), меньше 1.5 В — логический ноль. Для ревизии 7.4.1: 2.5 вольта - логический ноль, 3.1 вольта - логическая единица.

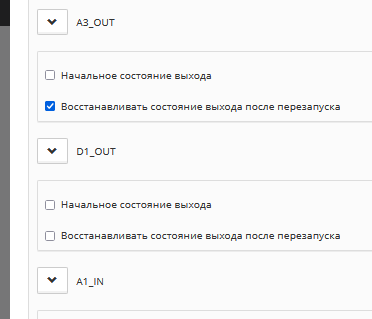

Это самая непонятная часть, можно подробнее, что значит “выключен”? Я в интерфейсе не вижу где и как выключить D1_OUT.
Понял, спасибо!
там же 5V out должен быть включен, если с него будете подавать
