Есть контроллер :
Номер партии 8.5.1C/4G 1.2E-4G
Версия DTS 851
Версия контроллера 8.5.1
Название релиза wb-2504
Есть счетчик .

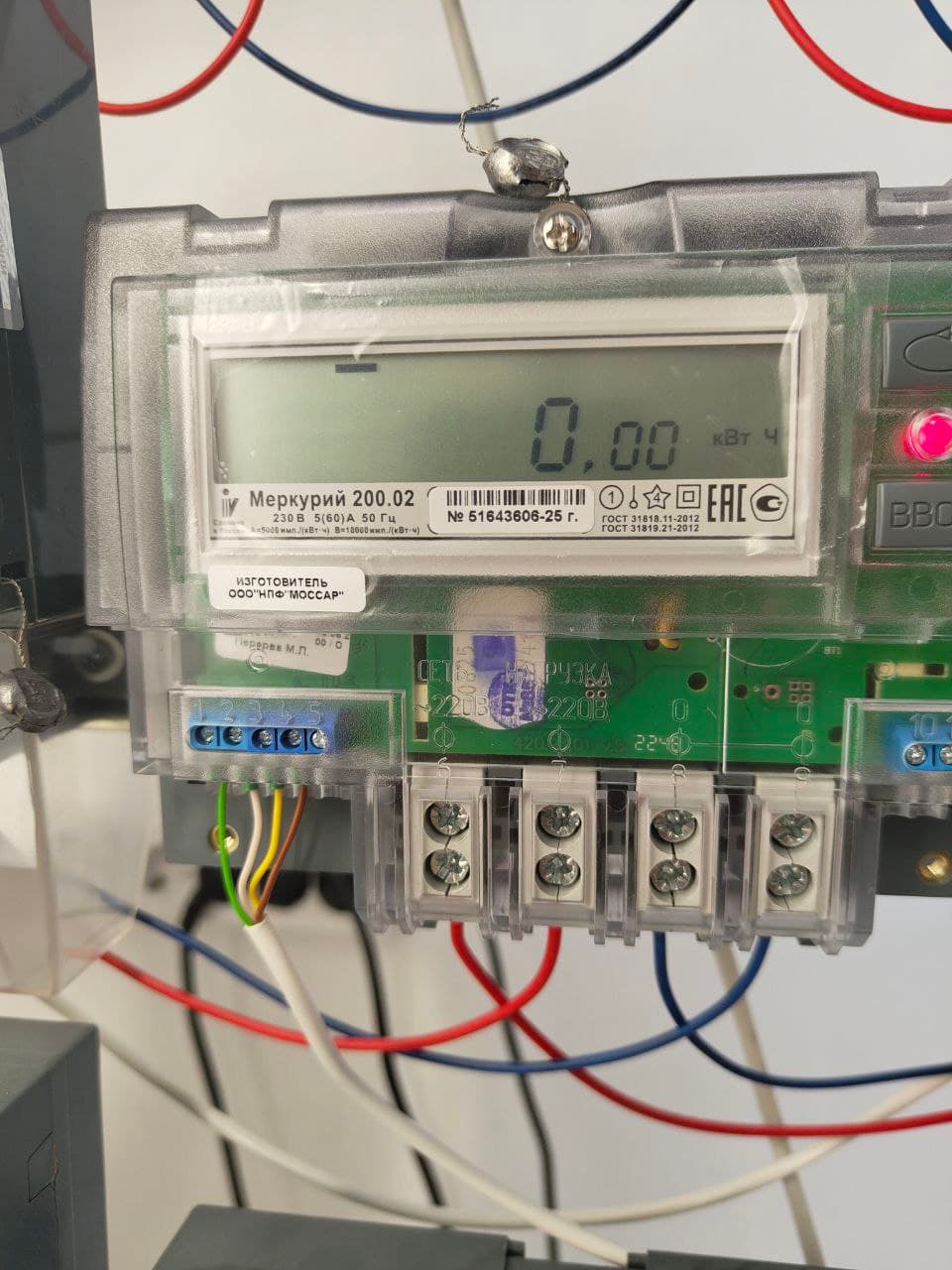

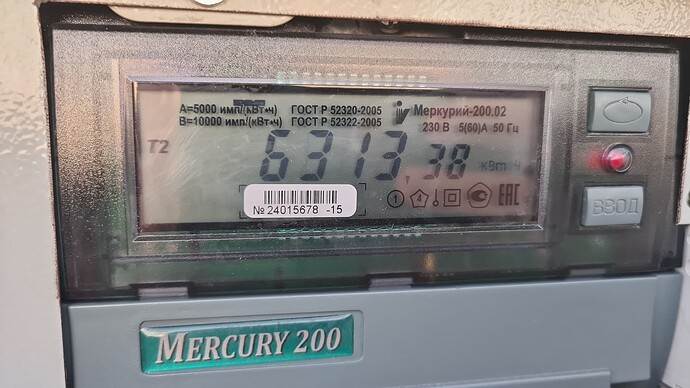

Меркурий 200.02
Подключение:
На первом RS485-1 подключены устройства wirenboard. (все работает)

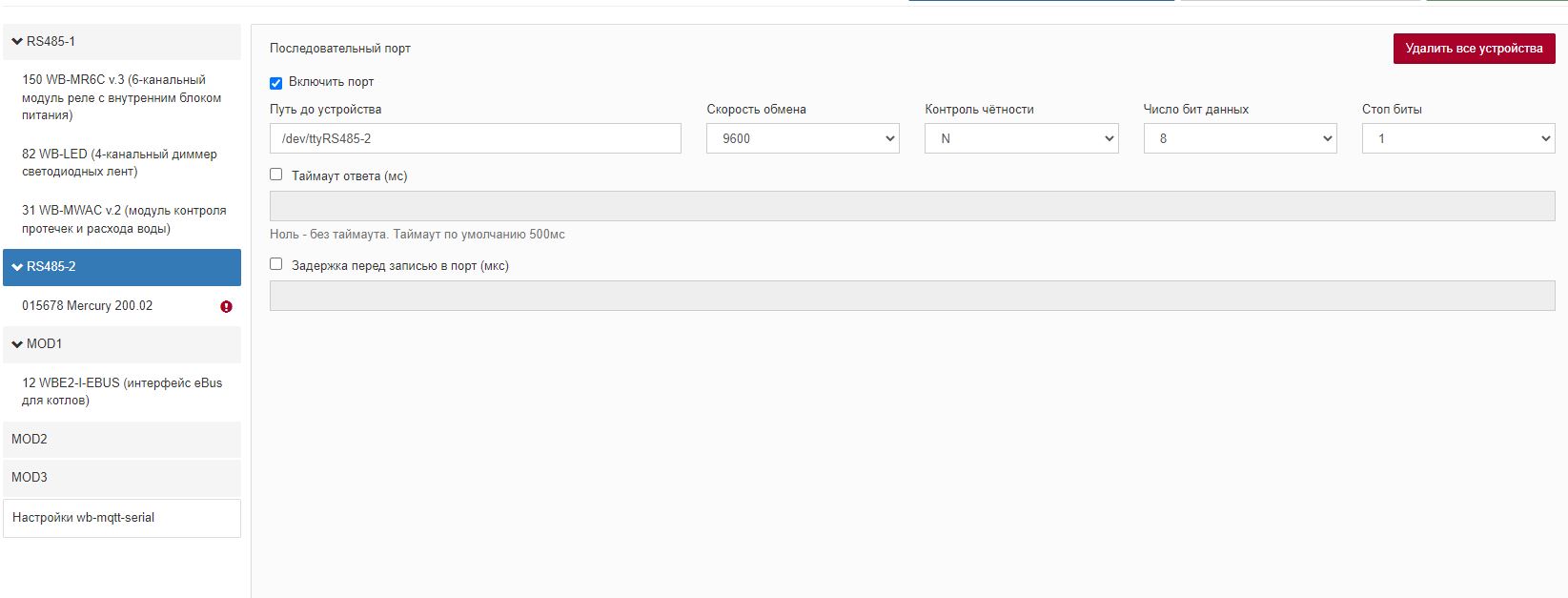

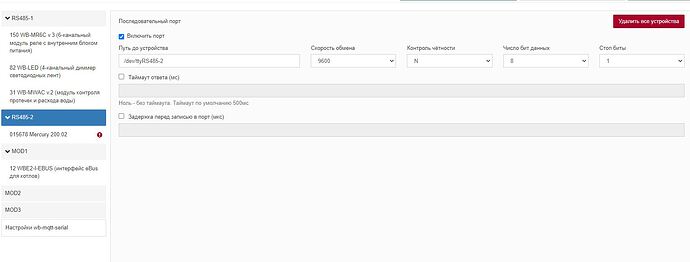

На втором RS485-2 подключены устройства стронных производителей с настройкой скорость 9600, четность N, бит 8, стоп 1
Выполнено подключение хорошей витой парой с экраном, последовательно через счетчик газа (который не работает по причине отсутствия шаблона, но индикация данных на счетчике есть)
По витой паре проходит два типа питания 26В и 5В

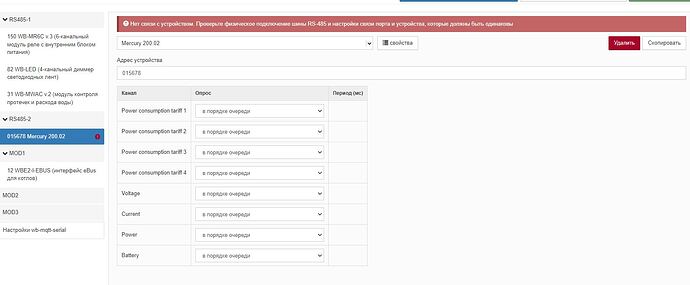

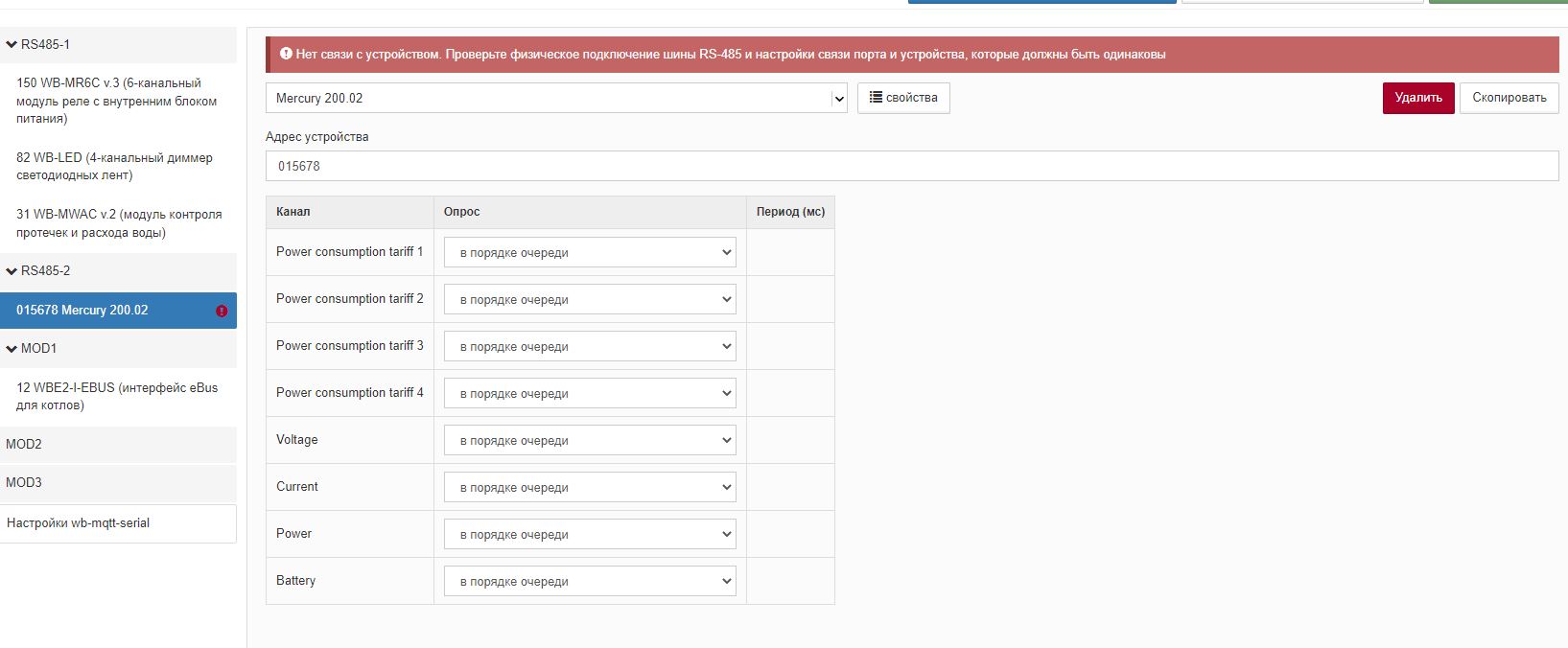

В настройках контроллера выбран шаблон Меркурий 200.02 в графу адрес введено 6 цифр из серийного номера.

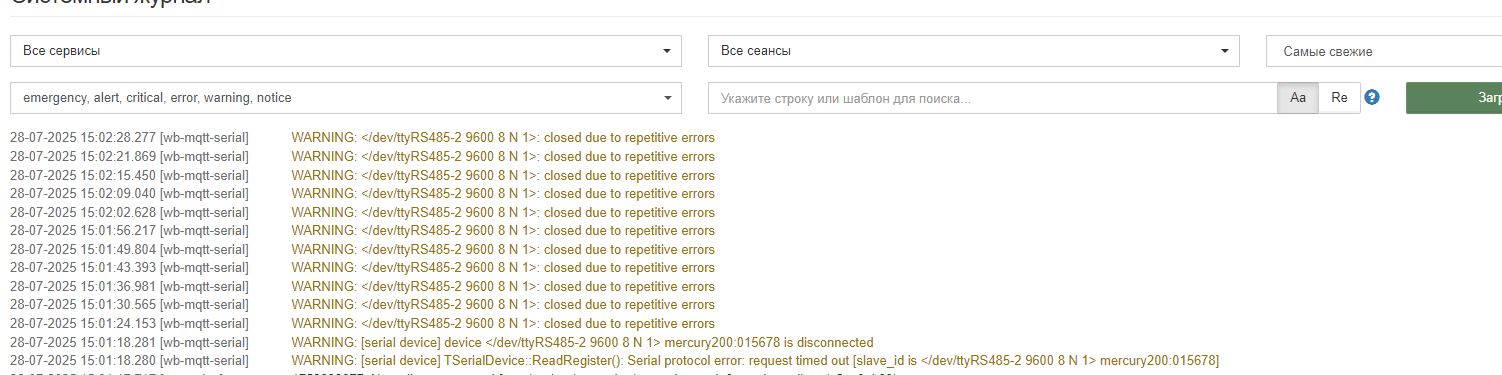

Контролер пишет “Нет связи с устройством. Проверьте физическое подключение шины RS-485 и настройки связи порта и устройства, которые должны быть одинаковы”

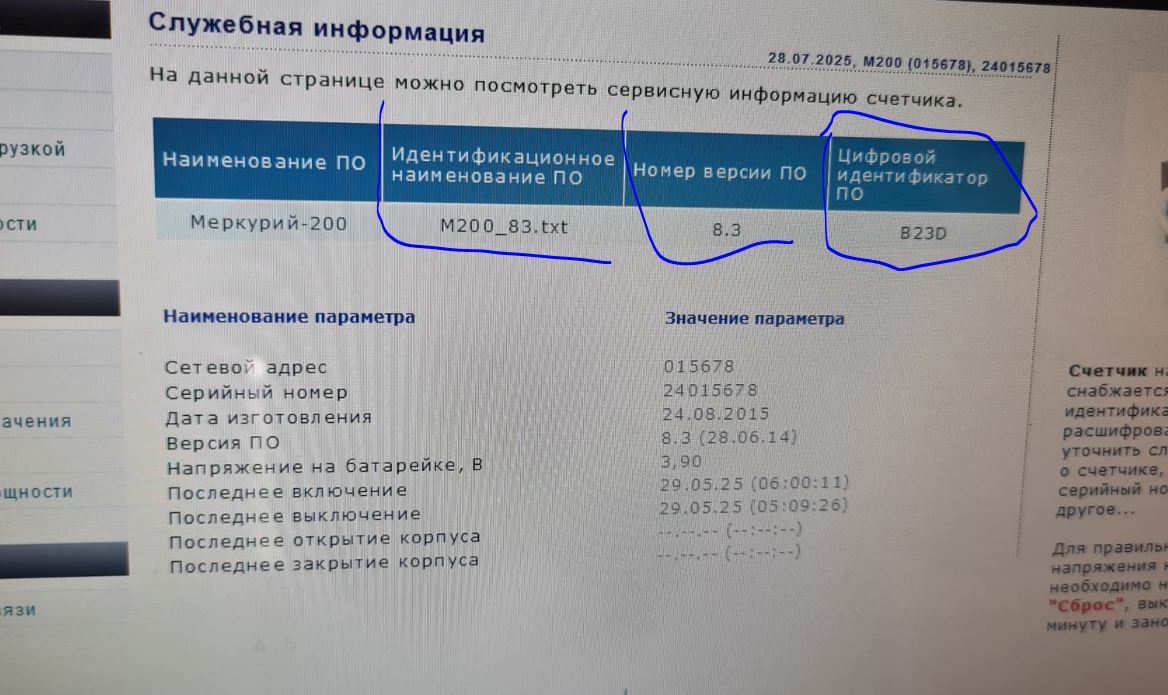

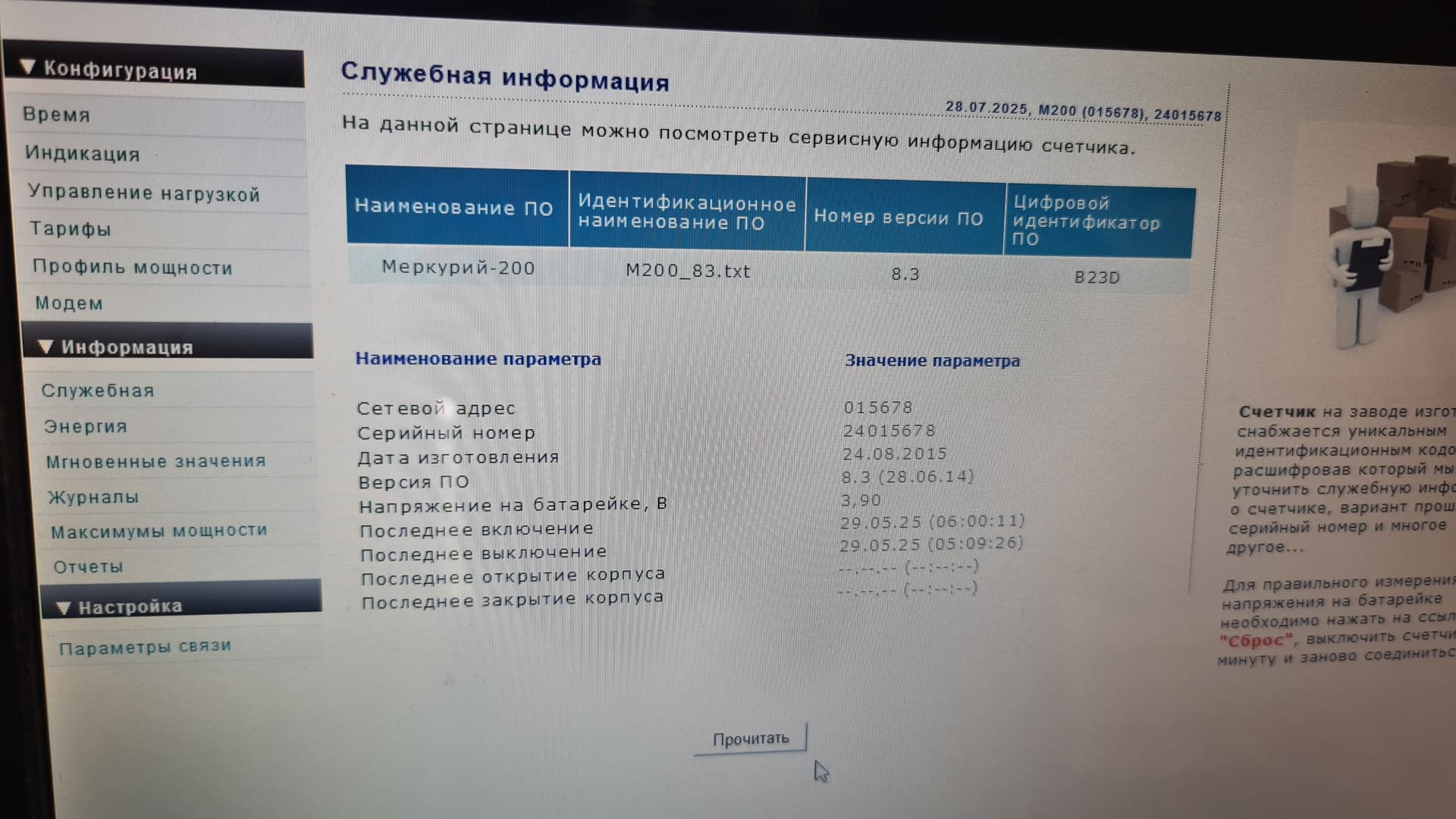

Если кабель отключить от контроллера и подключить к USB-485 адаптеру , оставив подключённым к контроллеру только питание 5В.(нужно для питания счетчика) при тех же параметрах ноутбук через ПО заходит в счетчик и получает данные.
Добрый день.

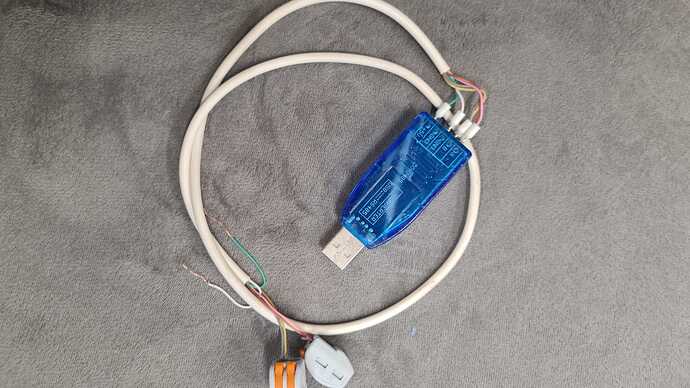

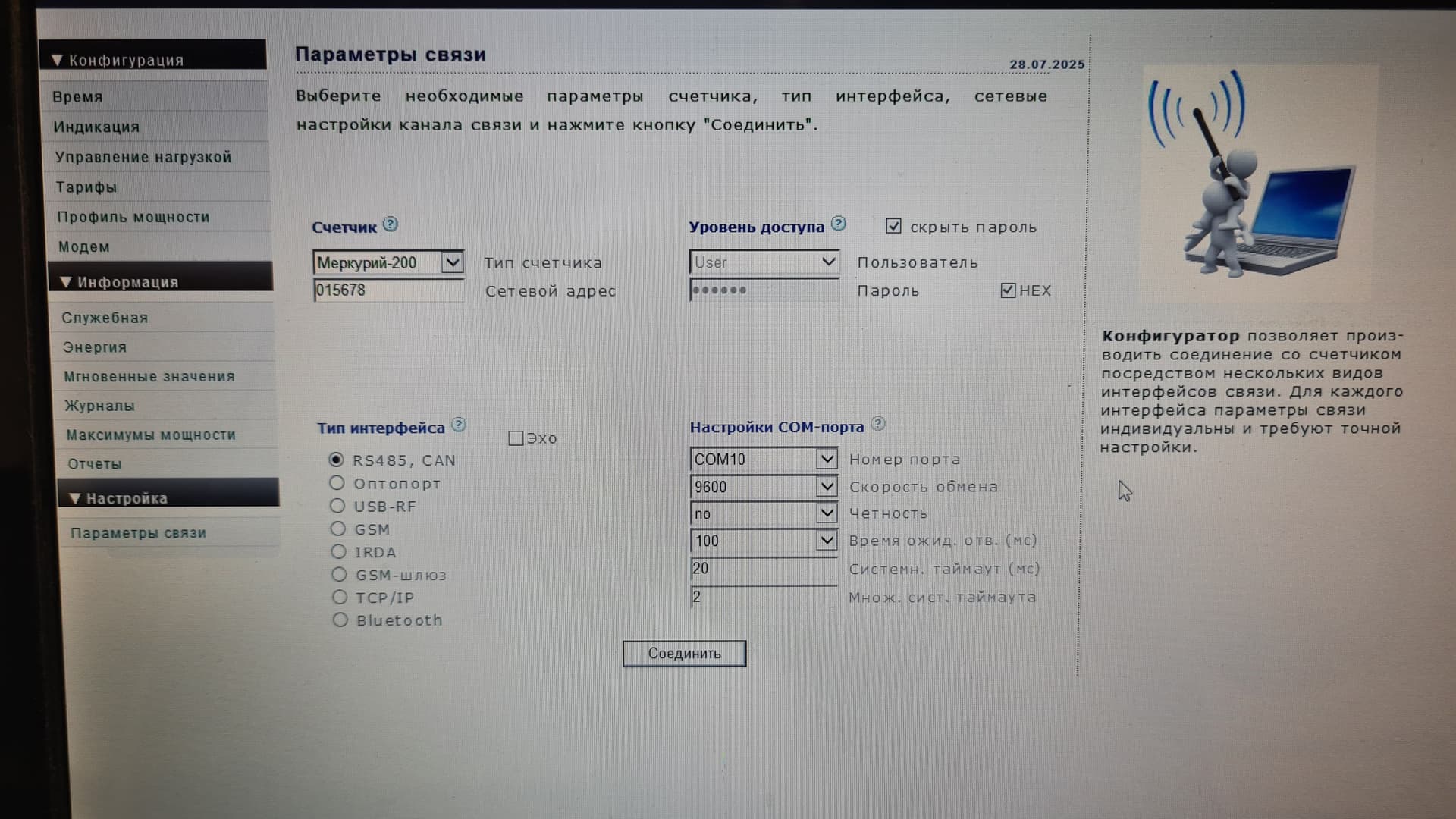

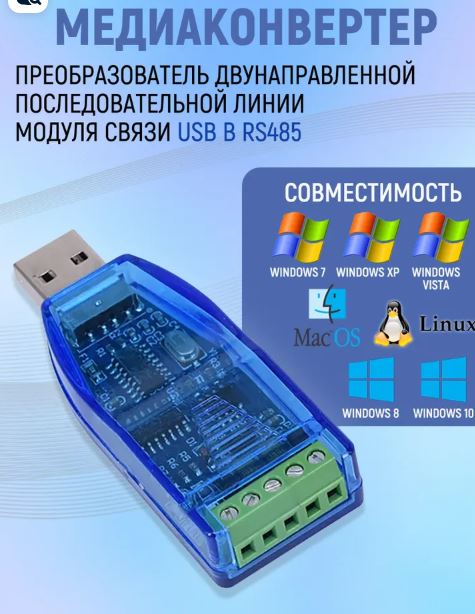

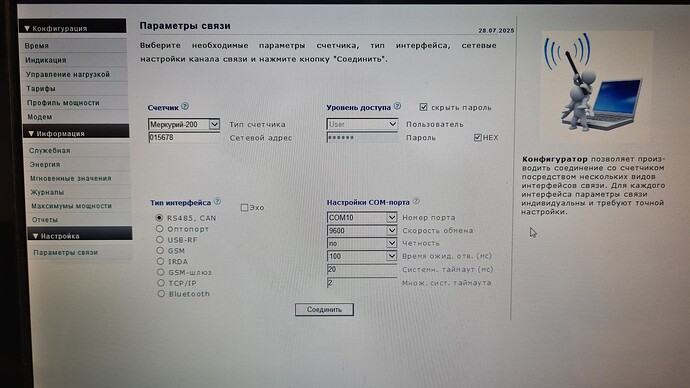

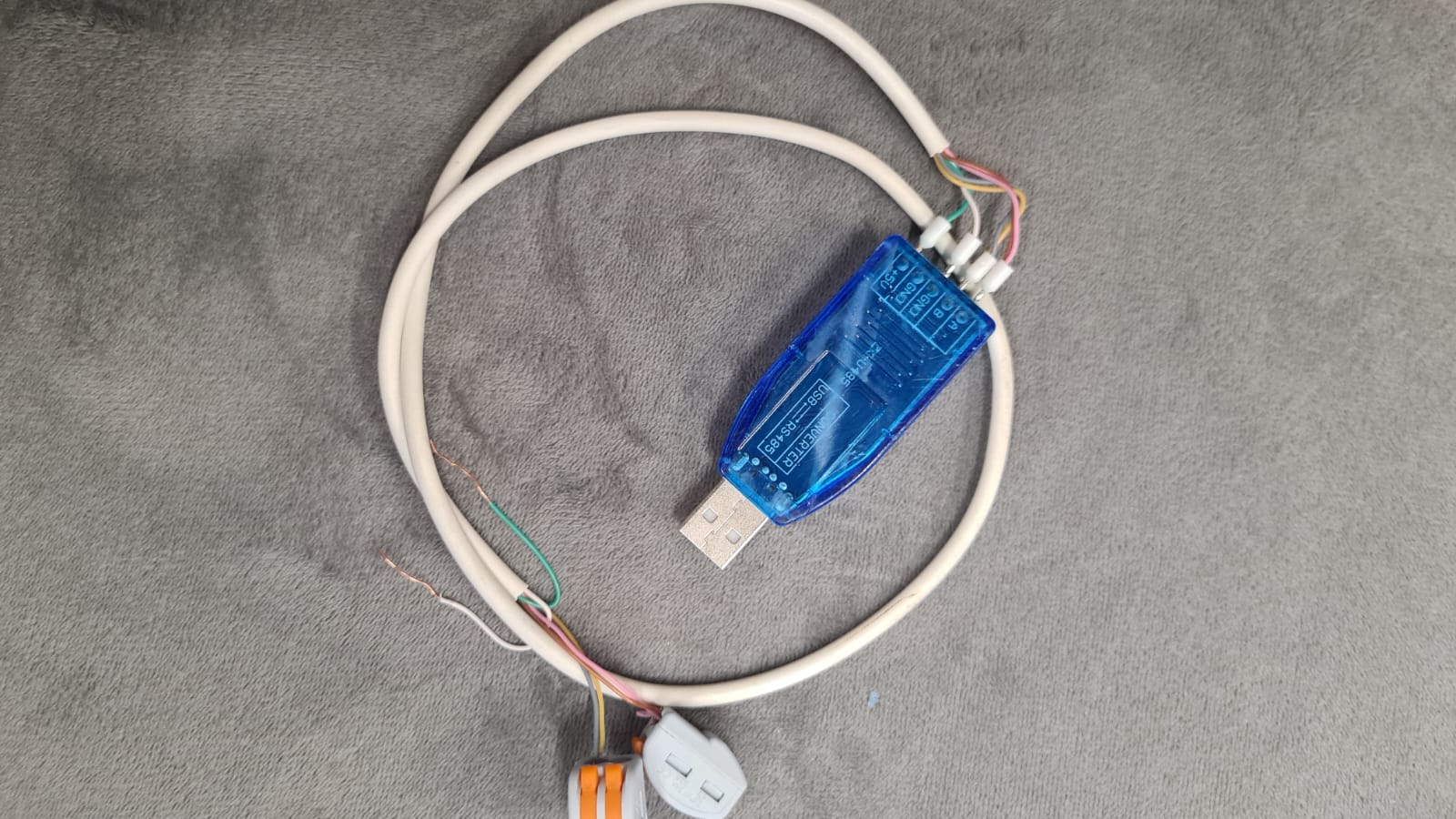

Для подключения использую konfigurator-1_7_86 и адаптер как на фото. ( адаптер WB не смог подключиться)
Фото из счетчика сделать невозможно (под пломбой)

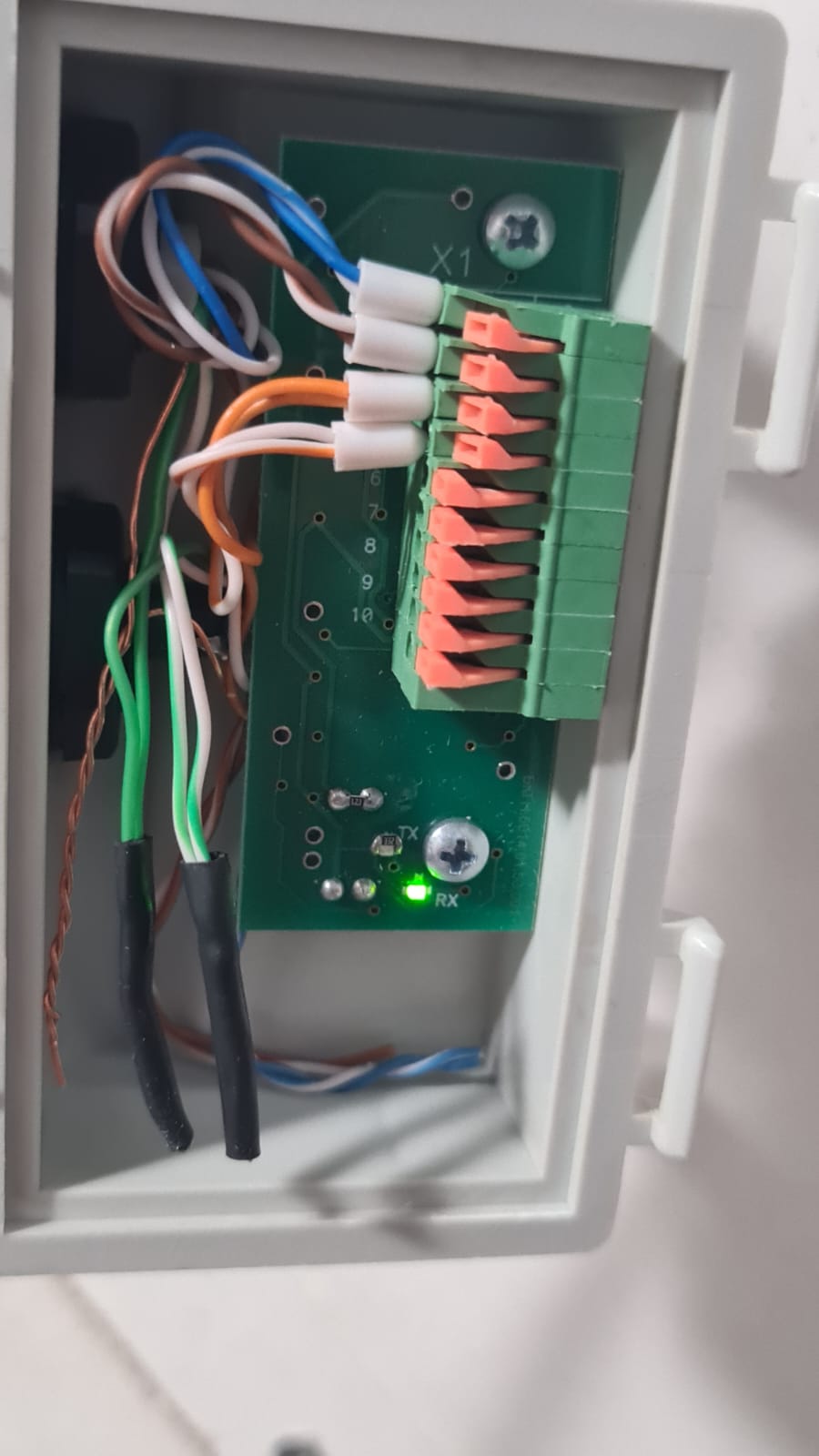

Выслал фото подключения промежуточного модуля.

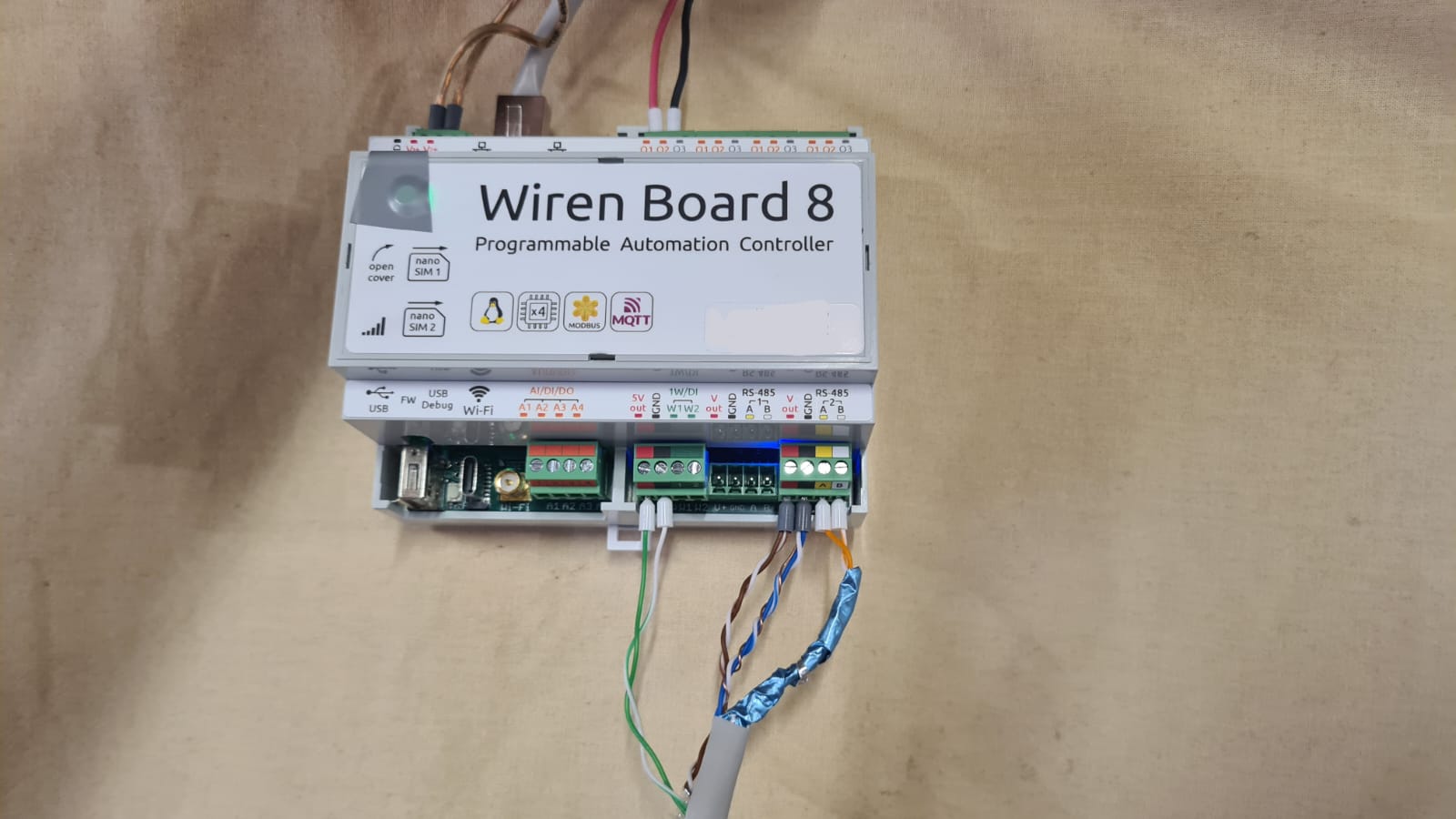

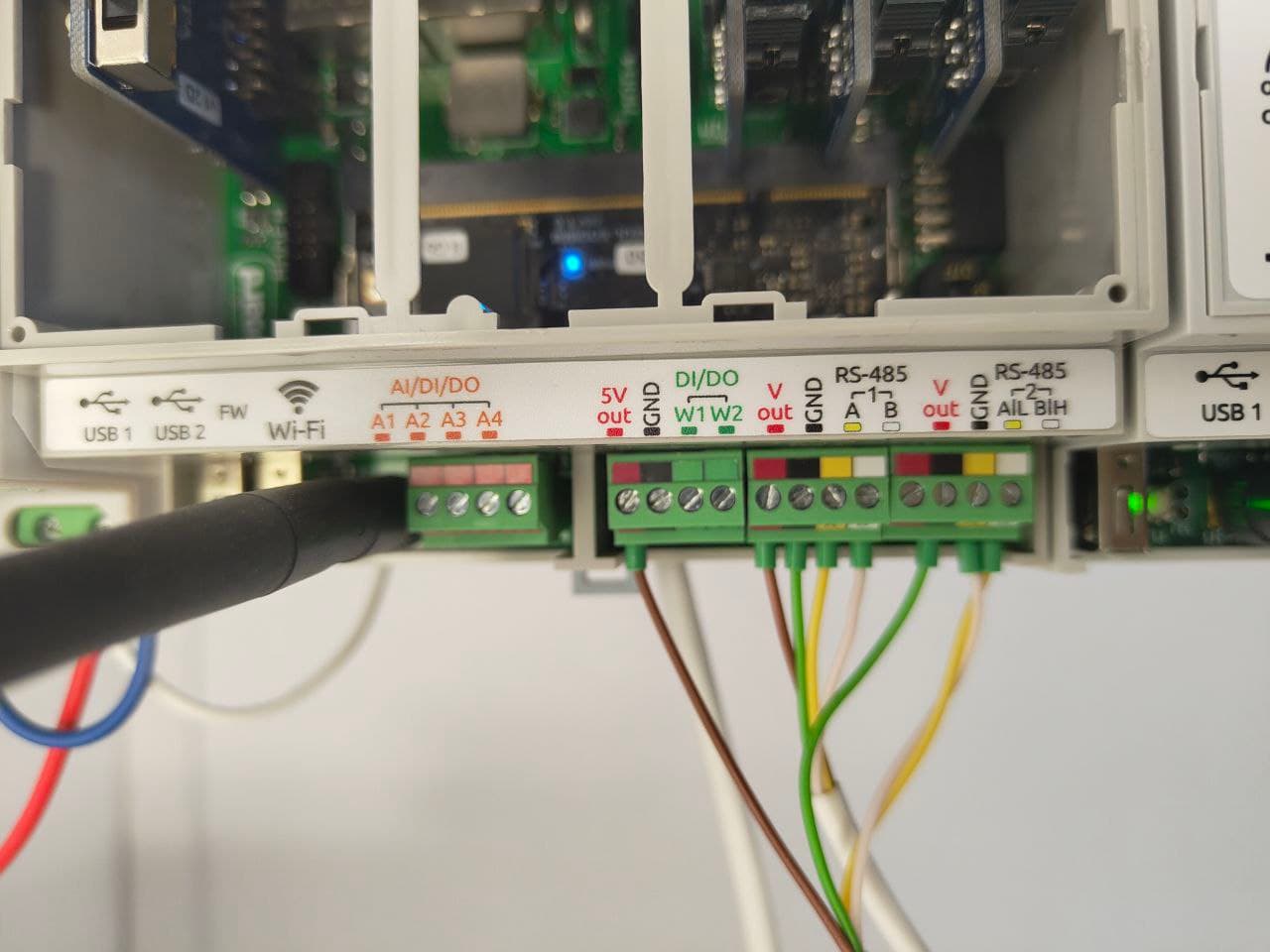

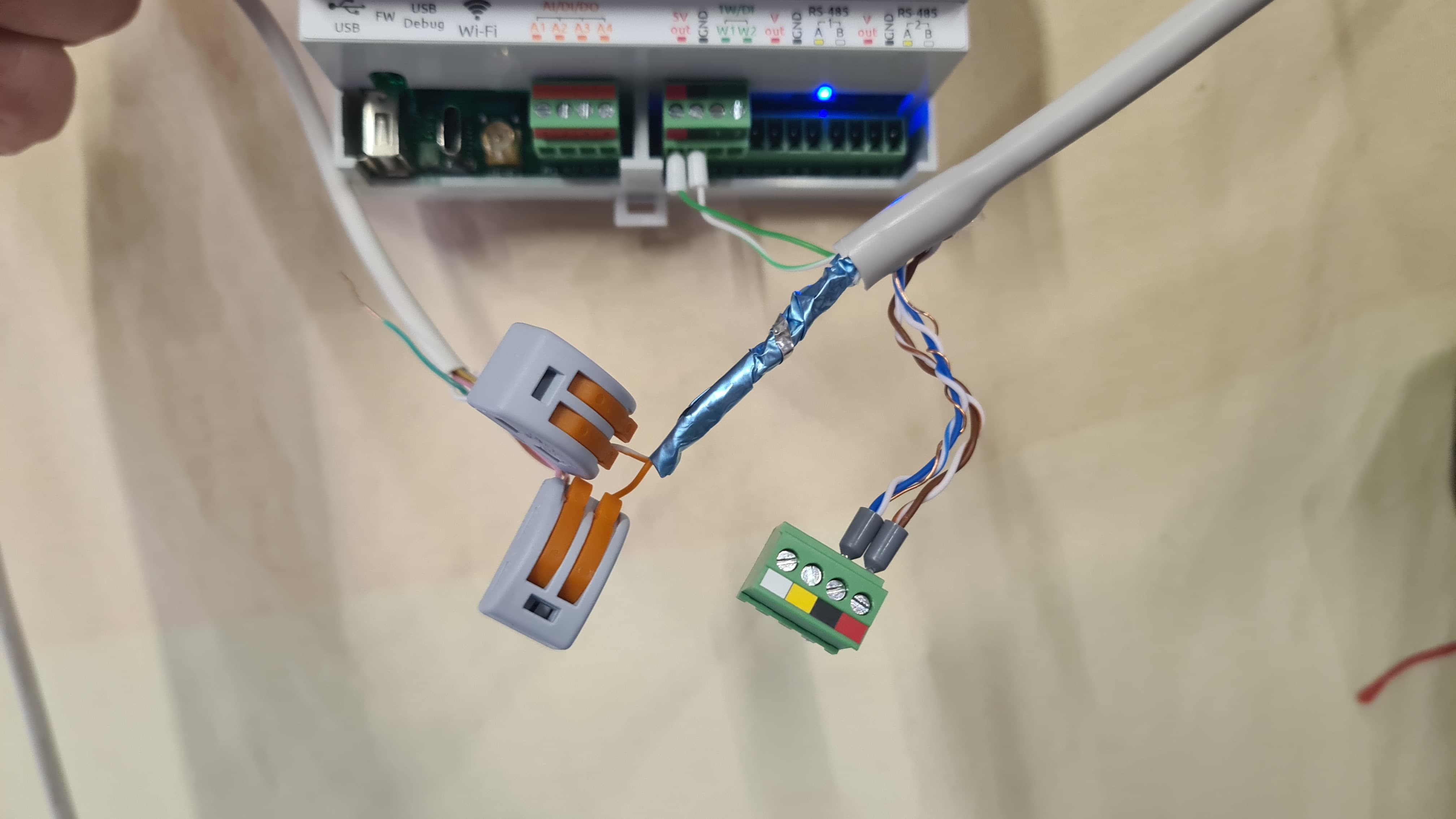

Фото подключения к WB-8.5.
26 вольт для счетчика газа (на одной линии устройства)
На счетчик Меркурий только 5вольт.

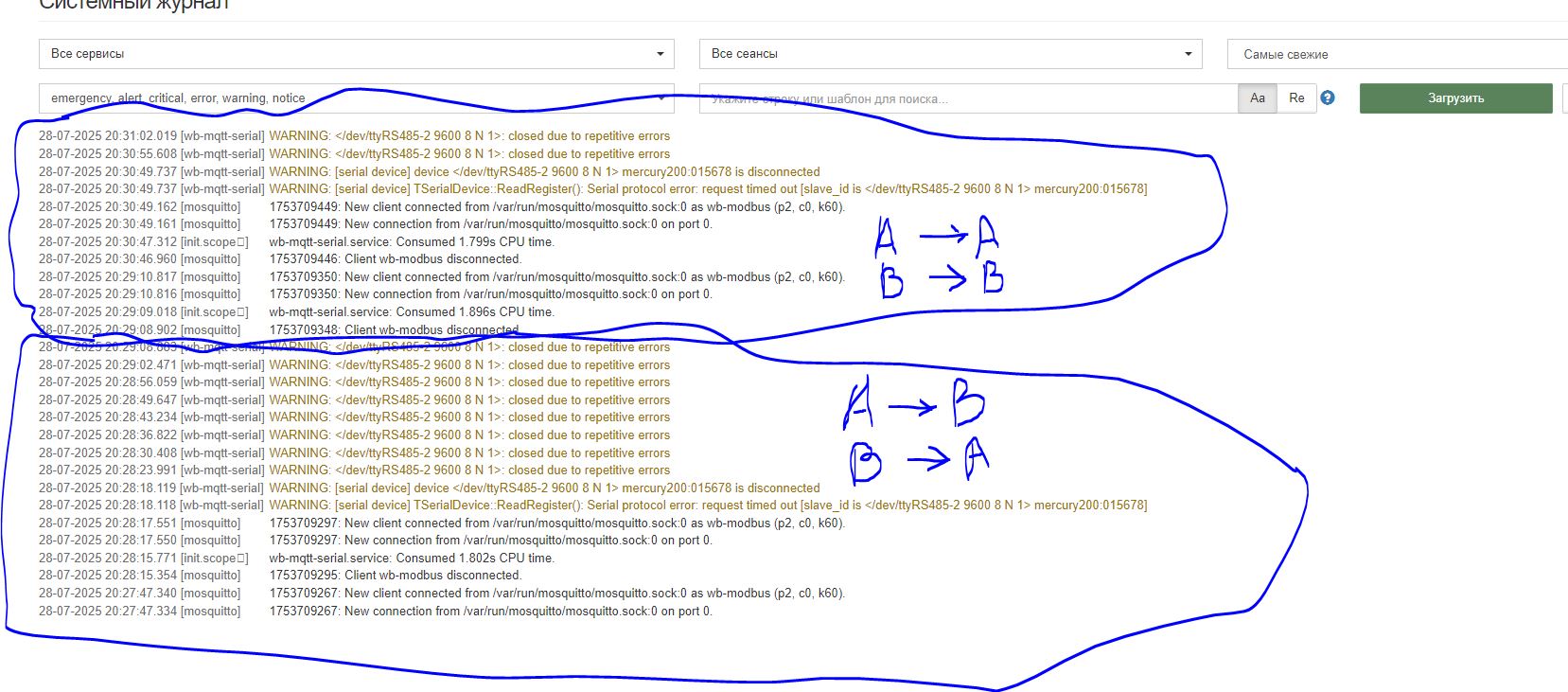

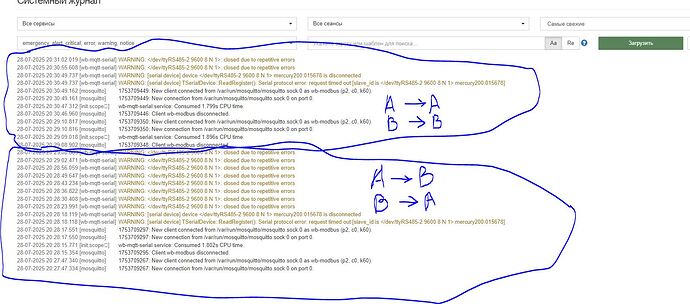

Поменял местами AB

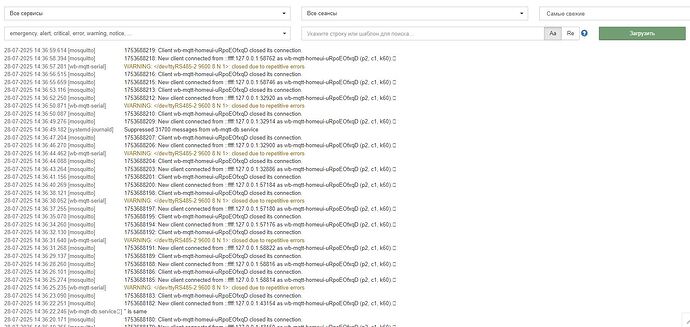

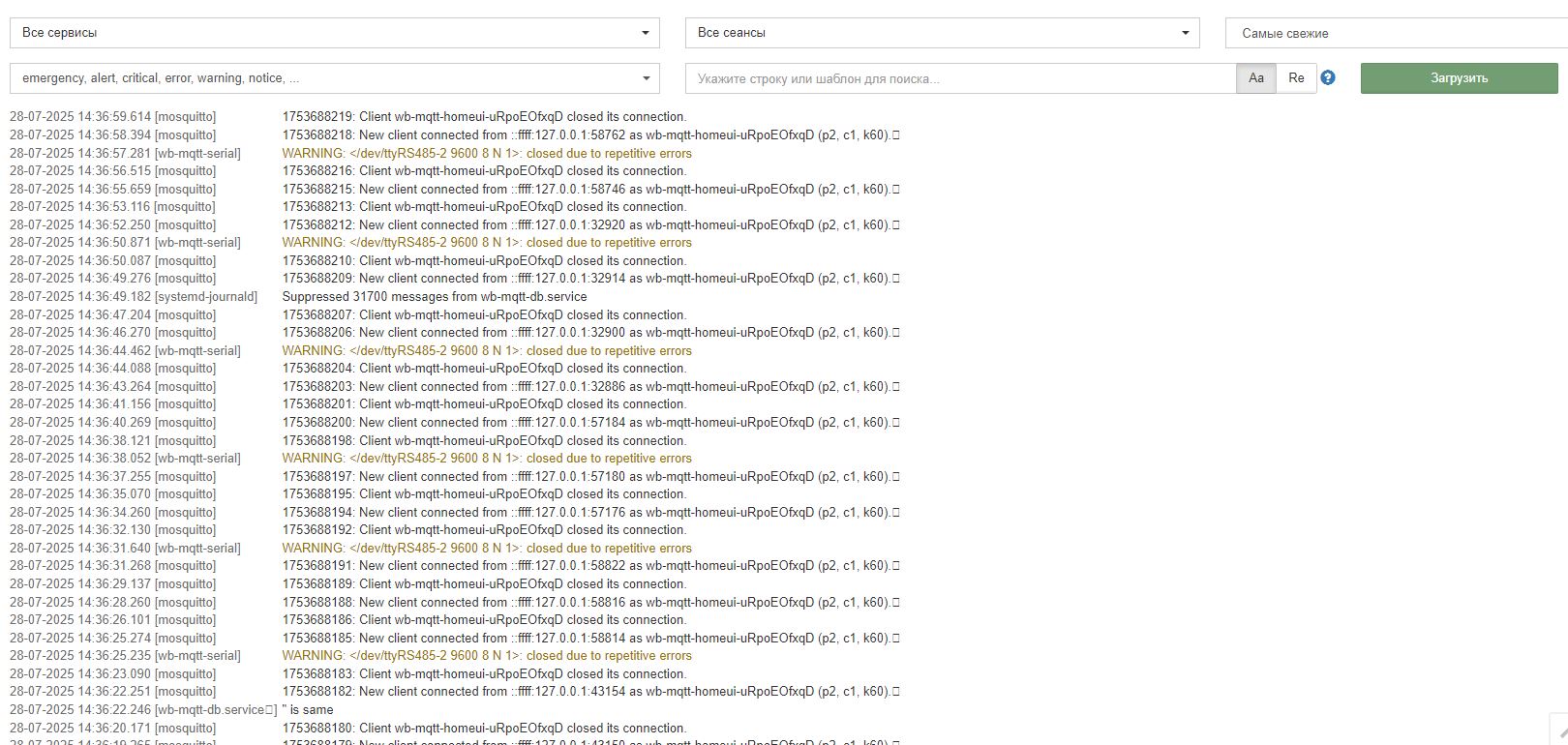

Нет возможности войти в конфигурационный журнал, повис контроллер.
Для наладки связи рекомендую полностью исключить газовый счётчик и еще раз проверить связь, убедившись, что все соединения надежно подключены. Если не получается, то поменять A и B.
Отключил с линии все устройства .
Отключил разъём питание 26вольт
Отключил экран с витой пары.
Оставил питание 5вольт.
Поменял местами AB, ничего не изменилось .
Вернул правильное подключение АВ (как работает через USB -485 адаптер) Ничего.
Может проблема в прошивки 8,5 ?? или шаблоне ??

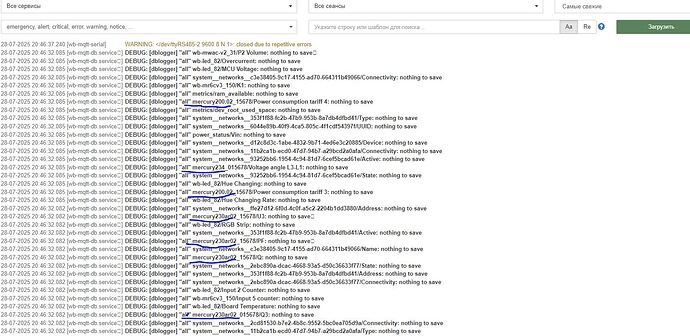

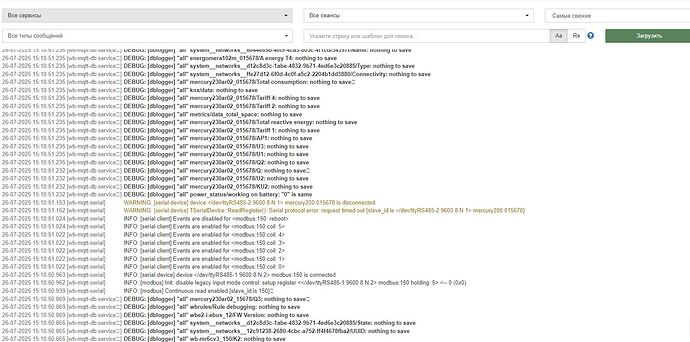

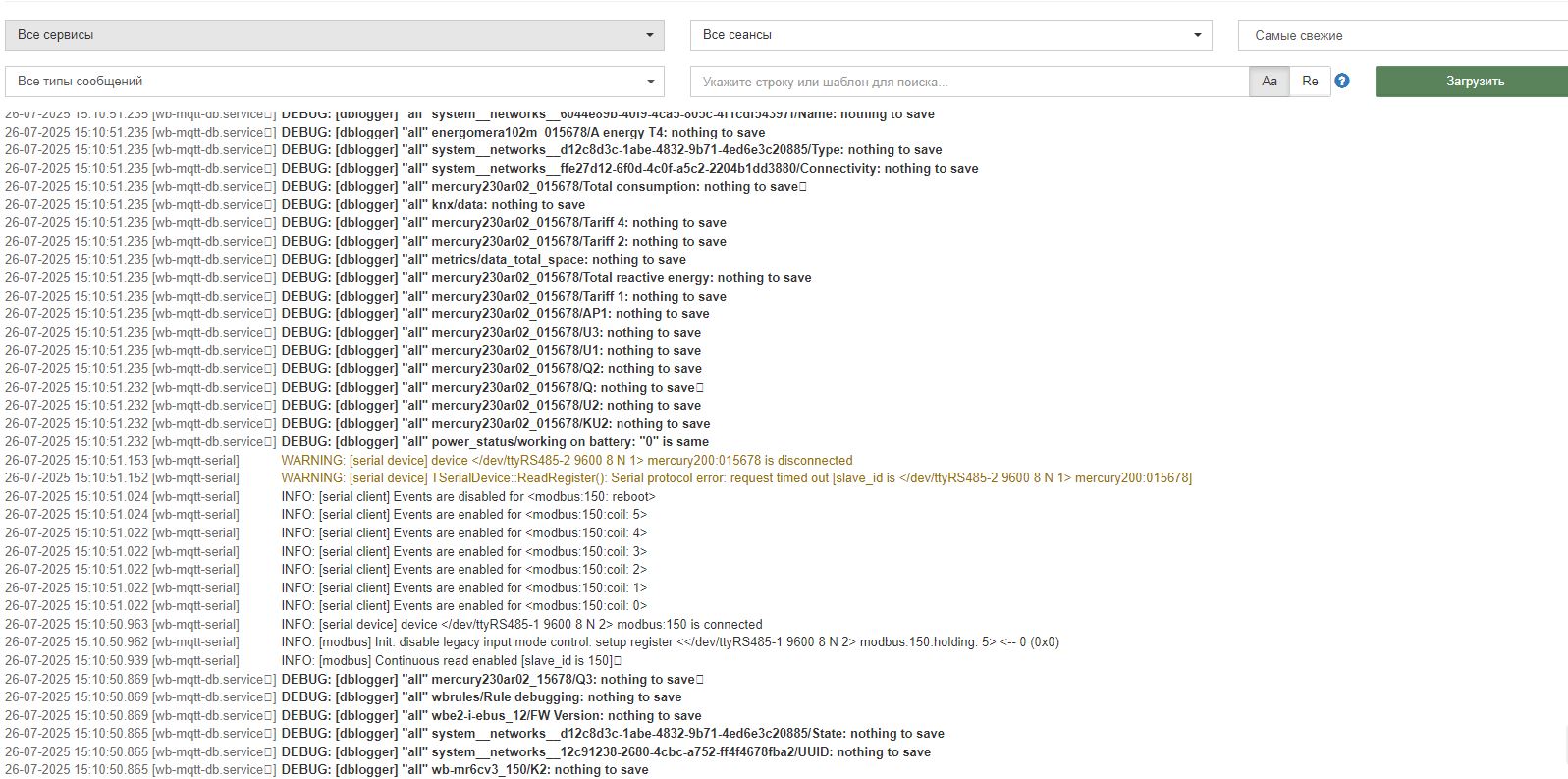

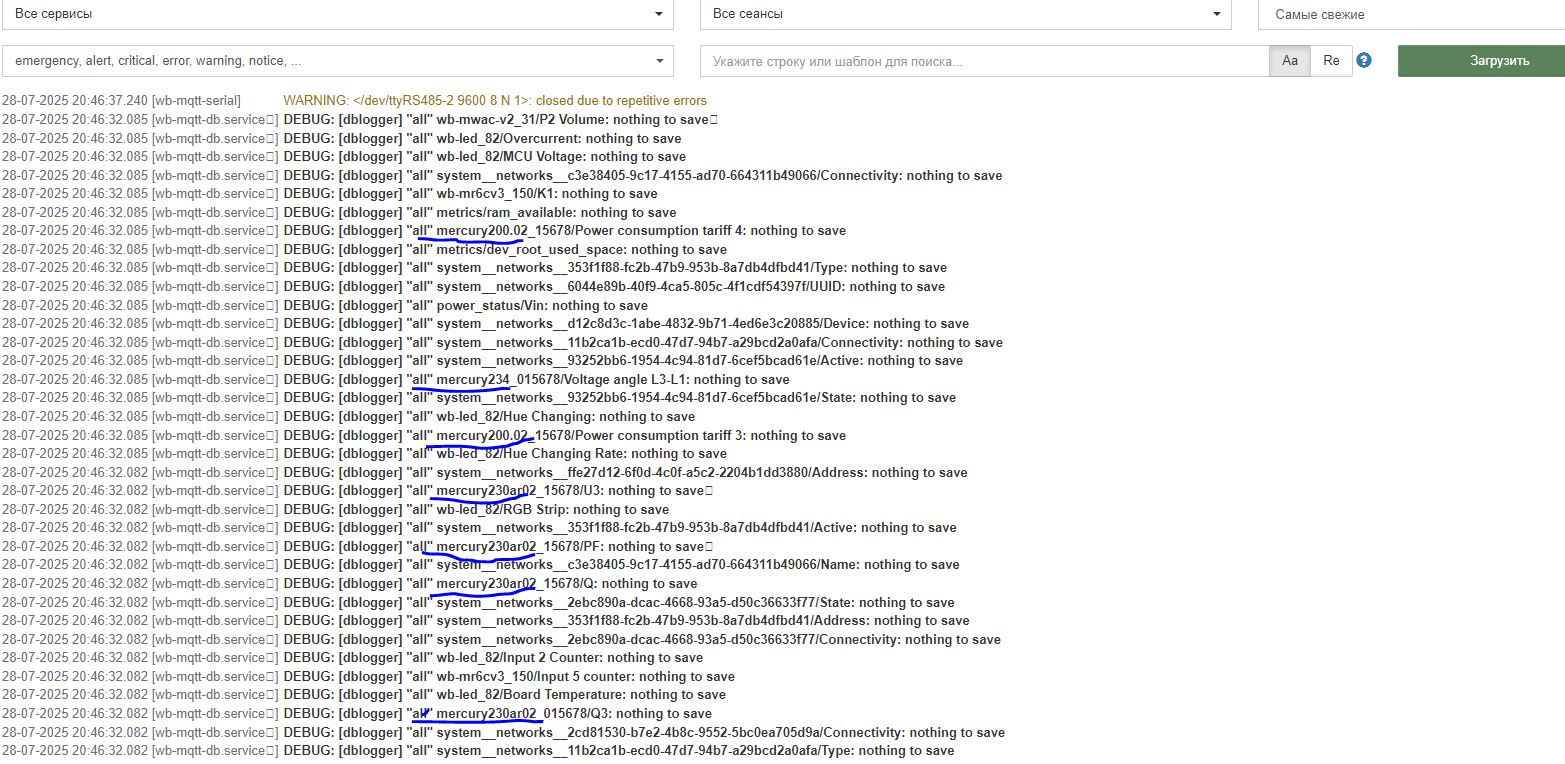

При выборе шаблона 200,02 в журнале пишется [wb-mqtt-db.service] DEBUG: [dblogger] “all” mercury230ar02_015678/PF1: nothing to save
Добрый день .
У вас получилось подключится?
К сожалению куда подключены А и В я уже не помню. Подличал как и электрики подключались а сейчас уже счетчик под пломбой.
Если вы пытаетесь подключится через “Преобразователь USB в RS-485
WB-USB485” то у меня ничего не получилось.

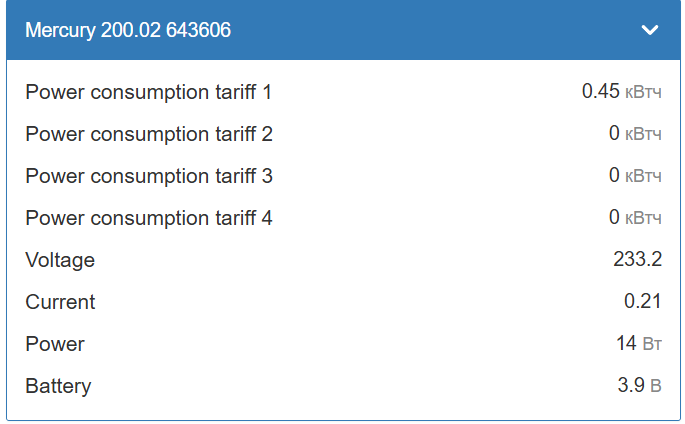

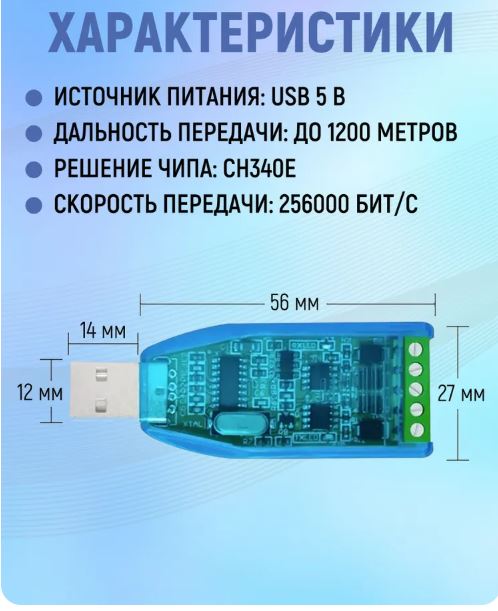

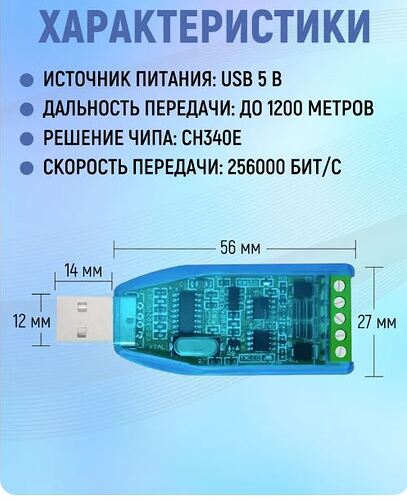

Подключится получилось у меня через преобразователь как на фото.
Выполнил подключение как у вас, (поменял землю с шины 5В на шину RS-485) ничего не изменилось.
Есть ещё предположения :
1 Возможно старя прошивка самого счётчика .
2 Или линия в 20м даёт о себе знать таким образом.
Решения :
1 Прошить счетчик не получается , нет информации .
2 Поставить резистор можно на расстоянии 5 метров от счетчика . Через 5м есть соединение к счётчику газа а дальше витая пара уходит к контроллеру на расстояние 15м.
3 Купить новый счётчик Меркурий 206 PRSNO, (есть внутреннее питание интерфейса RS-485)
