Распиновка разъема расширения wb6

Здравствуйте!
Меня интересует распиновка разъема расширения, для модуля wb6, который находится справа на торце.
Мне нужно подключиться к wb по uart ttl.
Судя по распиновке, взятой тут: https://wirenboard.com/wiki/Wiren_Board_6:_Extension_Modules
на этом разъеме есть нужные мне контакты (Tx,Rx), но, при проверке тестером, получаю не совсем те результаты.
Поясню.
Если повернуть wb лицом к разъему, то GND это правая нижняя ножка, а 5в. - правая верхняя ножка, что не вяжется с картинкой по ссылке выше. Может я не туда смотрю?
Помогите плиз.
Спасибо!

Добрый день, на боковом разъеме справа нужных Вам линий нет. Разъемы mod1 mod2 mod3 находятся внутри корпуса возле клеммников О1-O3

1 Like

Дополню:

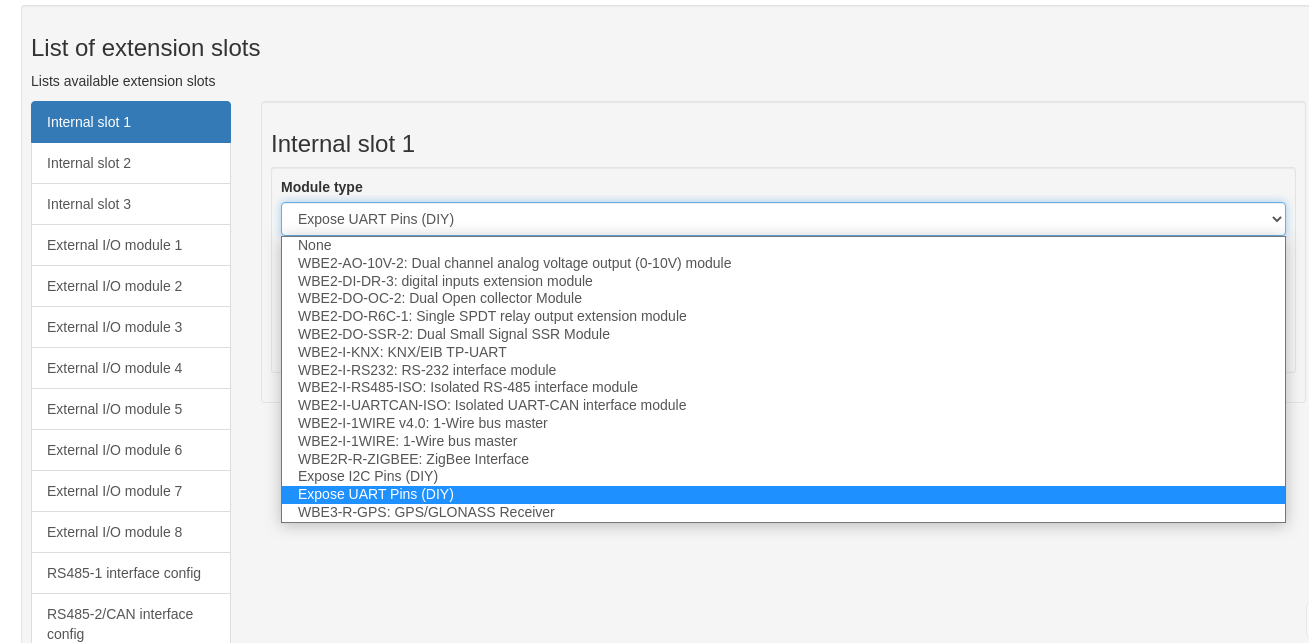

Чтобы активировать UART на них надо:

1 Like

Плохо что uart наружу не выведен.
Ок, я правильно понимаю, что я могу подключить преобразователь usb-uart ttl и с ним без проблем работать?

Или же я могу вскрыть корпус, и поставить перемычки между Tx,Rx и О1, О2
?

Можно и так и так. Но следует помнить что разъемы MODx соединены прямо с процессором.

Ок, поставлю разделительные резисторы на всякий.
Спасибо!

… или опторазвязку…

Опторазвязка - источник глюков, КМК. посмотрите на https://aliexpress.com/item/1005001350354533.html - готовый магнитный изолятор. Я таким USB развязывал. :wink:
Питание сторон - разное! И да, его можно прямо в корпус контроллера сунуть, подключик к контактам разъема расширения.

если не секрет, то что вы планируете подключать по UART?

Не секрет.
Оказалось подцепляем напрямую к STM так что, думаю, вообще напрямую подцепим.
От usb-uart отказались, т.к. из-за вибрации могут быть глюки (коллеги сталкивались с этим).

Да, знаю про такую микруху, но т.к. всё будет в “нашем” корпусе, думаю это лишнее.

И снова здравствуйте.
Маленький вопрос.
А как сделать то же самое, но не из гуя а из консоли линукса?
Спасибо!

P.S.
Это я по активации uart из админки WB.

Дополню:
Чтобы активировать UART на них надо:

гуй редактирует файл /etc/wb-hardware.conf

1 Like

Спасибо большое!
