Смена id адреса на wbe2-i-opentherm

1

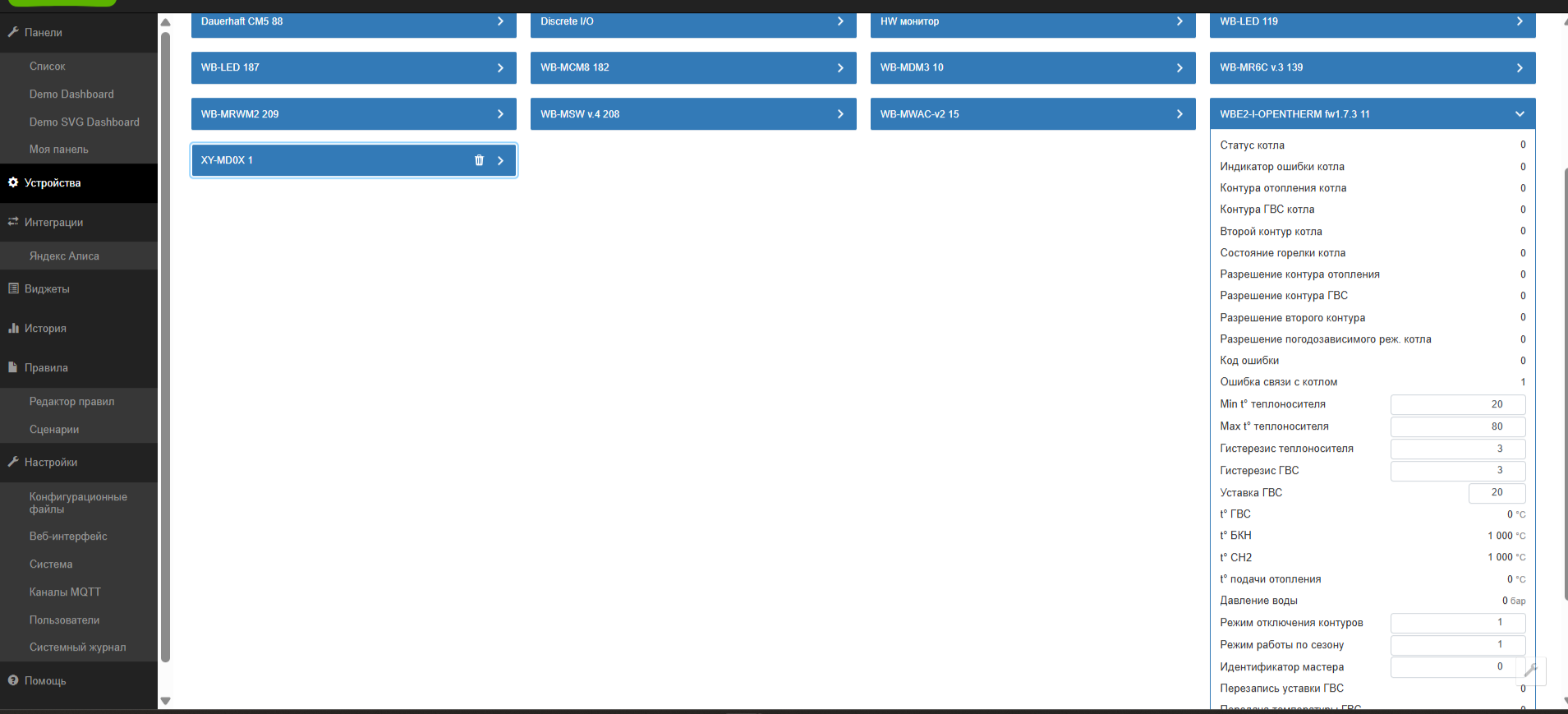

На изображении представлено интерфейс администрирования с перечнем устройств и параметрами настройки котла. (Captioned by AI)
На изображении представлено интерфейс администрирования с перечнем устройств и параметрами настройки котла. (Captioned by AI)1909×869 87.6 KB

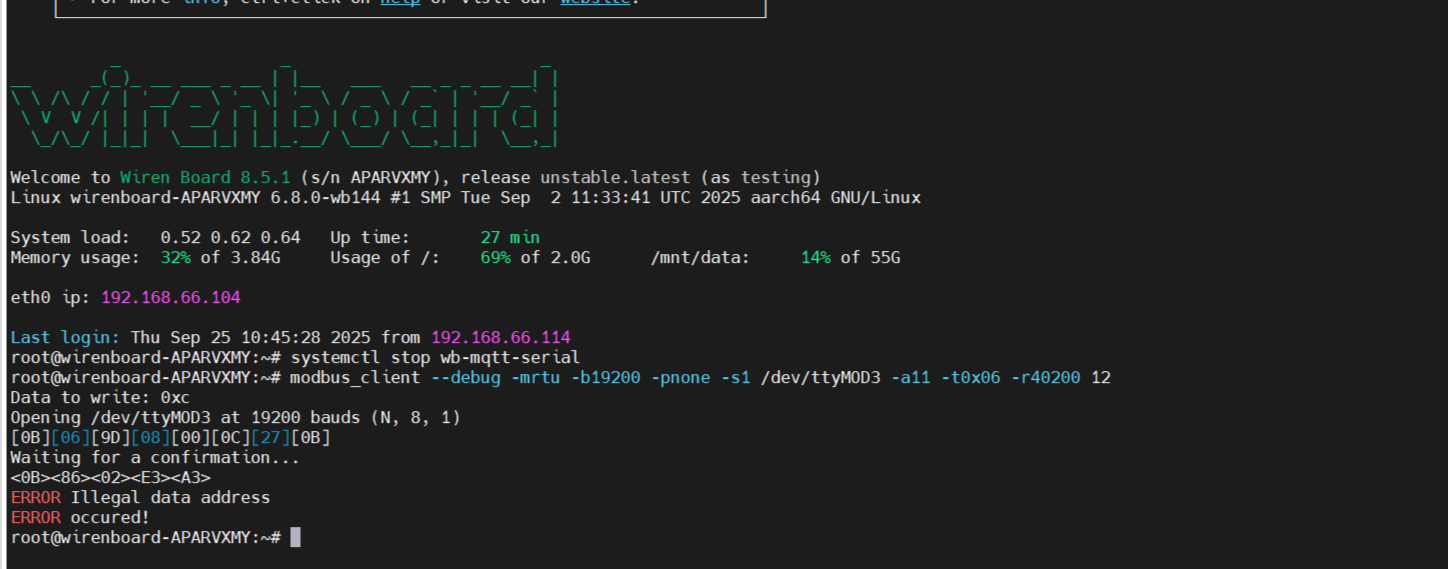

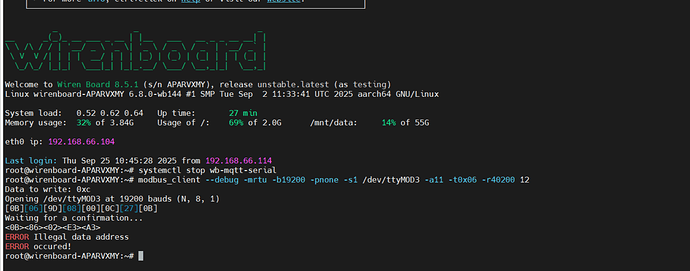

На изображении представлено консольное окно устройства Wiren Board 8.5.1 с информацией о системе и сообщением об ошибке "Illegal data address". (Captioned by AI)
На изображении представлено консольное окно устройства Wiren Board 8.5.1 с информацией о системе и сообщением об ошибке "Illegal data address". (Captioned by AI)1448×569 73.5 KB

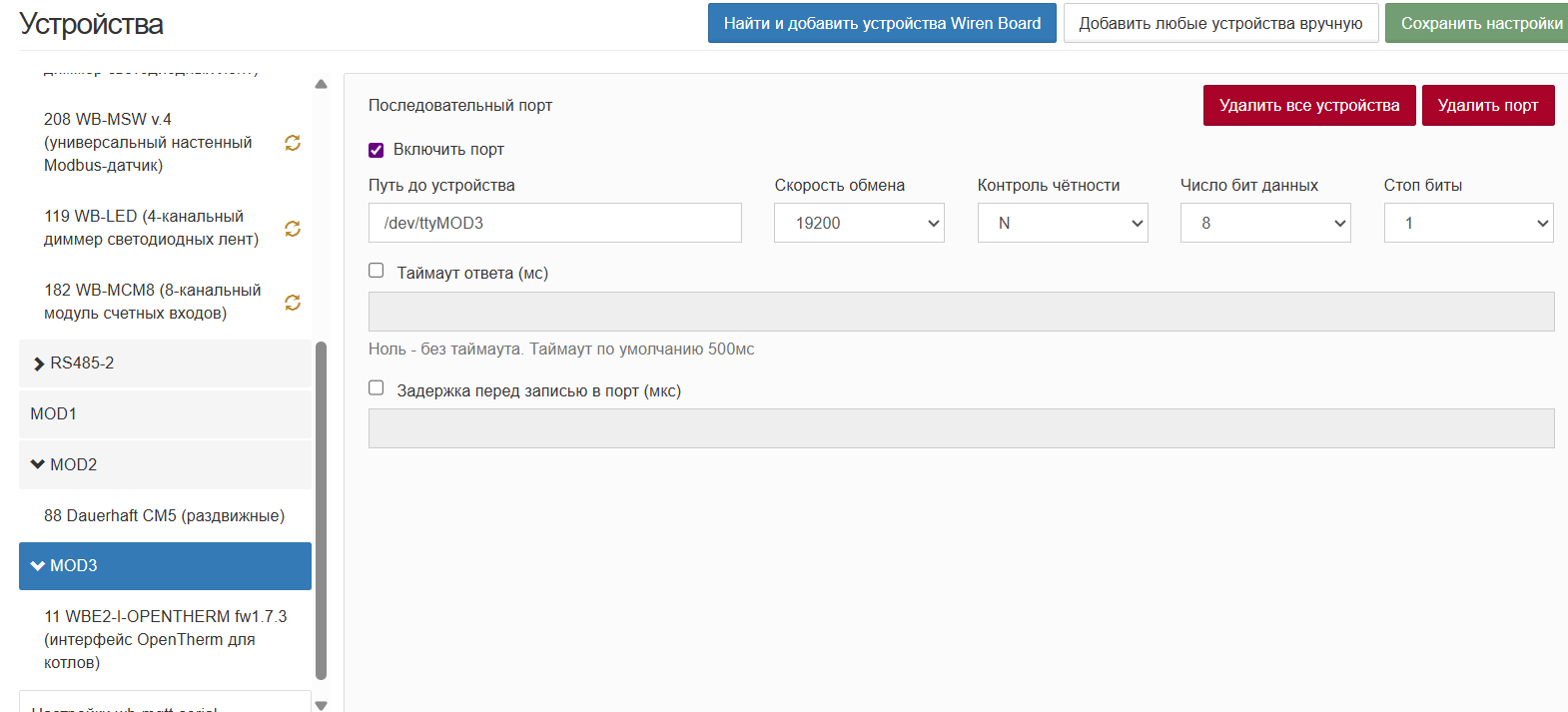

На изображении представлен интерфейс настройки последовательного порта для устройства с указанием пути к устройству, скорости обмена, контроля четности, числа бит данных и стоп-бит. (Captioned by AI)
На изображении представлен интерфейс настройки последовательного порта для устройства с указанием пути к устройству, скорости обмена, контроля четности, числа бит данных и стоп-бит. (Captioned by AI)1570×713 34 KB

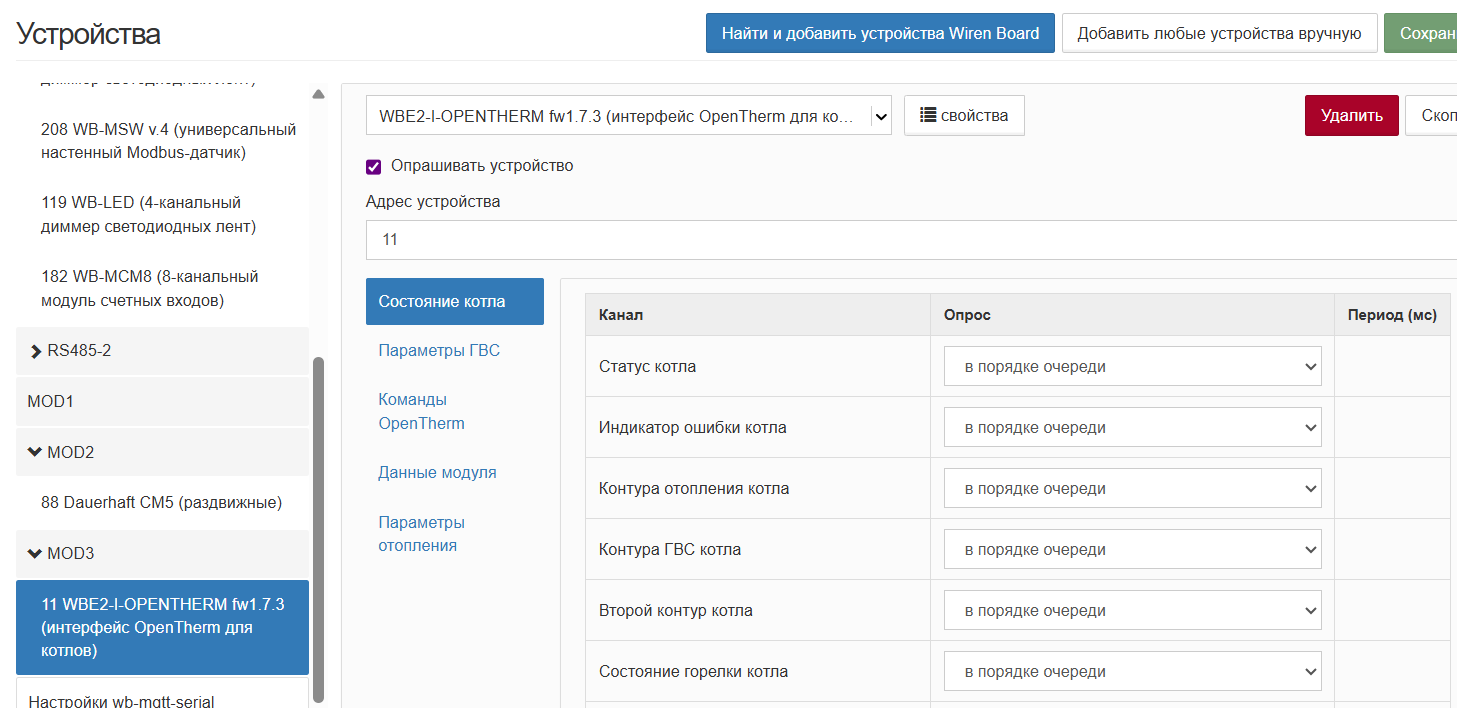

На изображении представлена интерфейсная панель управления устройствами, связанная с модулем WBE2-I-OPENTHERM, отображающая состояние котла и параметры опроса. (Captioned by AI)
На изображении представлена интерфейсная панель управления устройствами, связанная с модулем WBE2-I-OPENTHERM, отображающая состояние котла и параметры опроса. (Captioned by AI)1457×708 42.2 KB

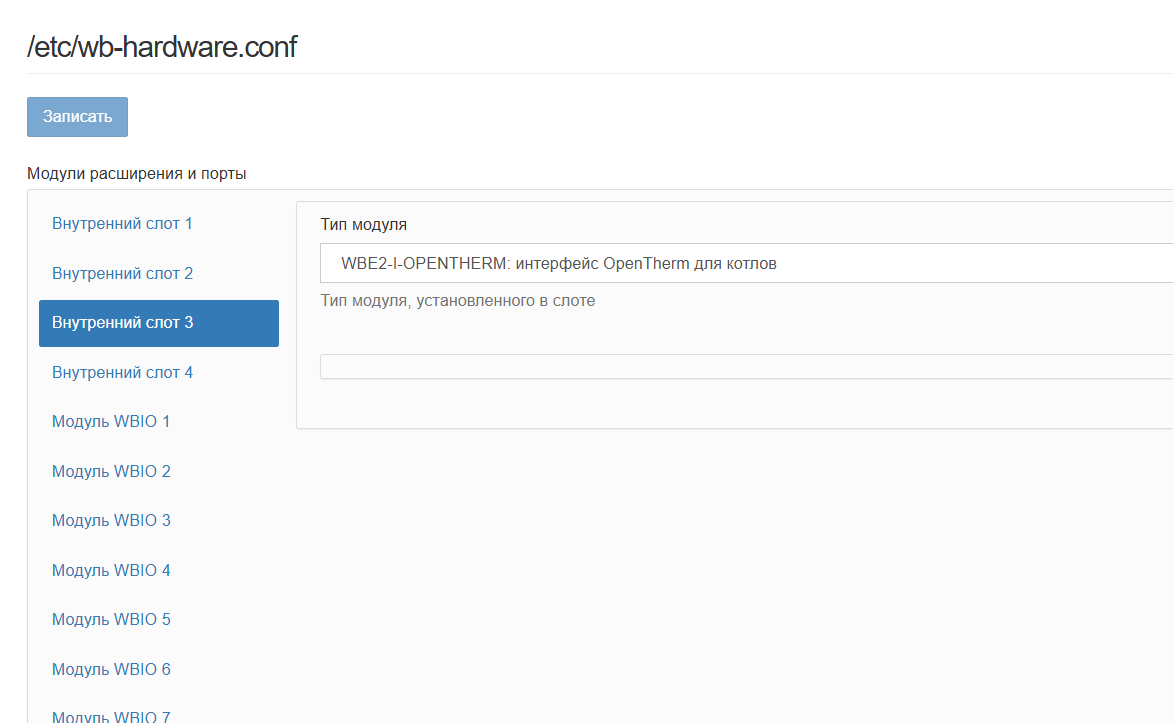

На изображении показан интерфейс конфигурации файла /etc/wb-hardware.conf с перечнем внутренних слотов и установленным модулем WBE2-I-OPENTHERM для котлов. (Captioned by AI)
На изображении показан интерфейс конфигурации файла /etc/wb-hardware.conf с перечнем внутренних слотов и установленным модулем WBE2-I-OPENTHERM для котлов. (Captioned by AI)1173×723 18.5 KB

2

Не могу поменять адрес с 11 на 12 на wbe2-i-opentherm.
Контроллер 8.5, модуль установил в MOD3, добавил.
systemctl stop wb-mqtt-serial - останавливаю драйвер
modbus_client --debug -mrtu -b19200 -pnone -s1 /dev/ttyMOD3 -a11 -t0x06 -r40200 12 - пытаюсь поменять адрес

root@wirenboard-APARVXMY:~# modbus_client --debug -mrtu -b19200 -pnone -s1 /dev/ttyMOD3 -a11 -t0x06 -r40200 12
Data to write: 0xc
Opening /dev/ttyMOD3 at 19200 bauds (N, 8, 1)
[0B][06][9D][08][00][0C][27][0B]
Waiting for a confirmation…
<0B><86><02>
ERROR Illegal data address
ERROR occured!
выдает такую ошибку, как в таком случае добавить? или что не так делаю?

4

Добрый день!

А попробуйте сначала считать адрес из этого регистра.

Напишите его в HEX формате:

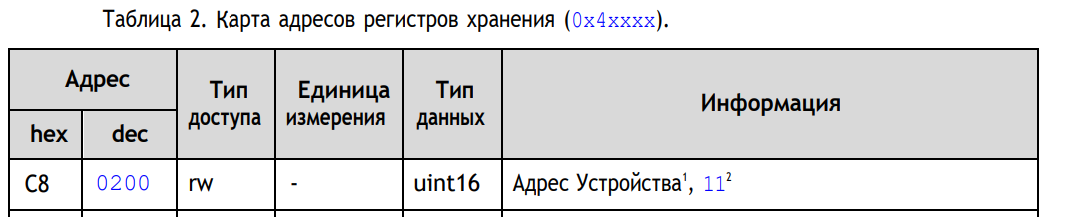

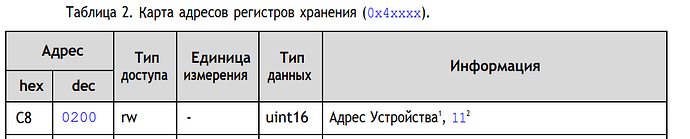

На изображении представлена таблица с адресами регистров хранения, показывающая шестнадцатеричный и десятичный адрес (C8 и 0200), тип доступа (rw), единицу измерения и тип данных (uint16), а также информацию об адресе устройства. (Captioned by AI)
На изображении представлена таблица с адресами регистров хранения, показывающая шестнадцатеричный и десятичный адрес (C8 и 0200), тип доступа (rw), единицу измерения и тип данных (uint16), а также информацию об адресе устройства. (Captioned by AI)1074×217 25.1 KB

5

Подскажите пожалуйста команду для считывания регистра?

6

modbus_client --debug -mrtu -b19200 -pnone -s1 /dev/ttyMOD3 -a11 -t0x03 -r40200

или

modbus_client --debug -mrtu -b19200 -pnone -s1 /dev/ttyMOD3 -a11 -t0x03 -r0xС8

7

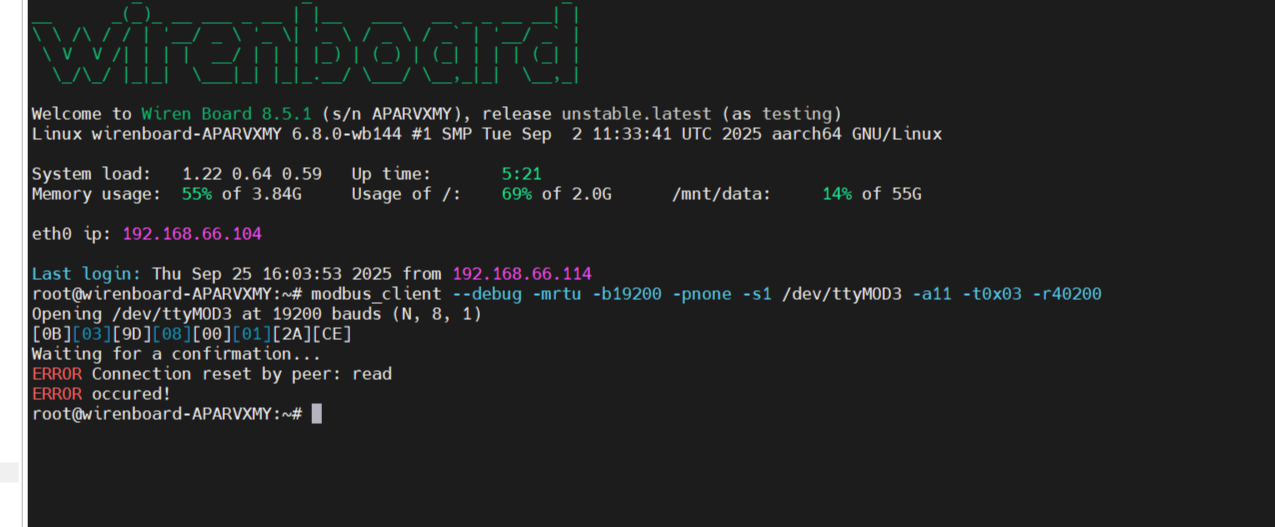

На изображении представлен терминал устройства Wiren Board, показывающий информацию о системе и ошибки при использовании клиента modbus. (Captioned by AI)
На изображении представлен терминал устройства Wiren Board, показывающий информацию о системе и ошибки при использовании клиента modbus. (Captioned by AI)1275×527 61.2 KB

root@wirenboard-APARVXMY:~# modbus_client --debug -mrtu -b19200 -pnone -s1 /dev/ttyMOD3 -a11 -t0x03 -r40200
Opening /dev/ttyMOD3 at 19200 bauds (N, 8, 1)
[0B][03][9D][08][00][01][2A][CE]
Waiting for a confirmation…
ERROR Connection reset by peer: read
ERROR occured!
root@wirenboard-APARVXMY:~#

8

Попробовал на нашем стенде:

root@wirenboard-AL6EW4HL:~# modbus_client --debug -mrtu -b19200 -pnone -s1 /dev/ttyMOD3 -a11 -t0x03 -r0xC8
Opening /dev/ttyMOD3 at 19200 bauds (N, 8, 1)
[0B][03][00][C8][00][01][05][5E]
Waiting for a confirmation…
<0B><03><02><00><0B><61><82>
SUCCESS: read 1 of elements:
Data: 0x000b
root@wirenboard-AL6EW4HL:~# modbus_client --debug -mrtu -b19200 -pnone -s1 /dev/ttyMOD3 -a11 -t0x06 -r0xC8 12
Data to write: 0xc
Opening /dev/ttyMOD3 at 19200 bauds (N, 8, 1)
[0B][06][00][C8][00][0C][08][9B]
Waiting for a confirmation…
<0B><06><00><00><0C><08><9B>
SUCCESS: written 1 elements!
root@wirenboard-AL6EW4HL:~# modbus_client --debug -mrtu -b19200 -pnone -s1 /dev/ttyMOD3 -a12 -t0x03 -r0xC8
Opening /dev/ttyMOD3 at 19200 bauds (N, 8, 1)
[0C][03][00][C8][00][01][04][E9]
Waiting for a confirmation…
<0C><03><02><00><0C><95><80>
SUCCESS: read 1 of elements:
Data: 0x000c
root@wirenboard-AL6EW4HL:~#

9

У меня опять с ошибкой:
root@wirenboard-APARVXMY:~# modbus_client --debug -mrtu -b19200 -pnone -s1 /dev/ttyMOD3 -a11 -t0x03 -r0xC8
Opening /dev/ttyMOD3 at 19200 bauds (N, 8, 1)
[0B][03][00][C8][00][01][05][5E]
Waiting for a confirmation…
ERROR Connection reset by peer: read
ERROR occured!
root@wirenboard-APARVXMY:~# modbus_client --debug -mrtu -b19200 -pnone -s1 /dev/ttyMOD3 -a11 -t0x06 -r0xC8 12
Data to write: 0xc
Opening /dev/ttyMOD3 at 19200 bauds (N, 8, 1)
[0B][06][00][C8][00][0C][08][9B]
Waiting for a confirmation…
ERROR Connection reset by peer: read
<0B><04>ERROR occured!
root@wirenboard-APARVXMY:~# modbus_client --debug -mrtu -b19200 -pnone -s1 /dev/ttyMOD3 -a12 -t0x03 -r0xC8
Opening /dev/ttyMOD3 at 19200 bauds (N, 8, 1)
[0C][03][00][C8][00][01][04][E9]
Waiting for a confirmation…
ERROR Connection reset by peer: read
<0B><03>ERROR occured!
root@wirenboard-APARVXMY:~#

Что можно еще глянуть, перезагружал не помогло, в устройствах отображается без ошибки, обновлял.

10

я забыл вам напомнить, что перед этим нужно остановить драйвер командой:

systemctl stop wb-mqtt-serial

После смены адреса

systemctl start wb-mqtt-serial

https://wiki.wirenboard.com/wiki/Modbus-client#Подготовка_к_работе

11

root@wirenboard-APARVXMY:~# systemctl stop wb-mqtt-serial
root@wirenboard-APARVXMY:~# ^C
root@wirenboard-APARVXMY:~# modbus_client --debug -mrtu -b19200 -pnone -s1 /dev/ttyMOD3 -a11 -t0x03 -r0xC8
Opening /dev/ttyMOD3 at 19200 bauds (N, 8, 1)
[0B][03][00][C8][00][01][05][5E]
Waiting for a confirmation…
<0B><03><02><00><0B><61><82>
SUCCESS: read 1 of elements:
Data: 0x000b
root@wirenboard-APARVXMY:~# modbus_client --debug -mrtu -b19200 -pnone -s1 /dev/ttyMOD3 -a11 -t0x06 -r0xC8 12
Data to write: 0xc
Opening /dev/ttyMOD3 at 19200 bauds (N, 8, 1)
[0B][06][00][C8][00][0C][08][9B]
Waiting for a confirmation…
<0B><06><00><00><0C><08><9B>
SUCCESS: written 1 elements!
root@wirenboard-APARVXMY:~# modbus_client --debug -mrtu -b19200 -pnone -s1 /dev/ttyMOD3 -a12 -t0x03 -r0xC8
Opening /dev/ttyMOD3 at 19200 bauds (N, 8, 1)
[0C][03][00][C8][00][01][04][E9]
Waiting for a confirmation…
<0C><03><02><00><0C><95><80>
SUCCESS: read 1 of elements:
Data: 0x000c

Совсем другое дело))) Спасибо!
