WB-MAP3E (без контроллера) + Home Assistant

[spaaark]

Добрый день, уже имеется наполненный ZigBee девайсами локальный сервер Home Assistant (виртуалка на VmWare). Для моих задач мониторинга электросети отлично подойдет WB-MAP3E, но ради него одного брать контроллер выходит очень не бюджетно.

Поэтому ищу альтернативный способ подключения, поиском нашел что-то подобное, но в случае этой статьи я не совсем понял роль USB-свистка, он только для настройки? или и для передачи показаний тоже?

А в случае этой статьи не совсем понял чем является устройство WB-MGE. Это устройство дать сетевой доступ к счетчику без контроллера? Или это как удлинение HDMI кабеля с помощью UTP?

[AlexandrD]

Здравствуйте.

Вам надо решить одну простую задачу — опросить по Modbus из Home Assistant модуль WB-MAP3E.

Home Assistant поддерживает Modbus во всех его вариантах: Modbus - Home Assistant

Значит нам осталось выбрать один из вариантов подключения модуля к вашему серверу:

1. Порт RS-485 на сервере — скорее всего нет, так как вы говорите про виртуалку.
2. Преобразователь интерфейса WB-USB485 - Wiren Board , он будет использоваться как для настройки так и для передачи данных. Вставляется в USB вашего сервера.
3. Преобразователь интерфейсов WB-MGE v.2 - Wiren Board или Преобразователь интерфейсов WB-MIO-E v.2 - Wiren Board, без разницы — это позволит «завернуть» шину RS-485 в Ethernet и настраивать/опрашивать устройство по Modbus TCP

Полезная статья по теме, правда там автор писал собственную интеграцию, это излишне, вам будет достаточно использовать штатный драйвер Modbus, а в статье подсмотреть архитектуру решения Модуль — Шлюз — Сервер:

Умный дом на Raspberry Pi и Home Assistant: добавляем диммеры и реле Wiren Board

[spaaark]

Спасибо за напутствие, судя по вашему ответу в принципе это возможно и в том и в том случае, нужно брать и делать. Чуть позже постараюсь отписаться о результатах, из оборудования еще ничего не закупалось. Спасибо.

[Spiwell]

Влезу в тему: а вы уверены что map3 вам не излишен? Если интересуют токи/напряжения/потребление то проще посмотреть в сторону какого-нибудь устройства zigbee. Для бытового уровня более чем достаточно! (Имею и мап3 и мап12 и несколько счетчиков zigbee)

[spaaark]

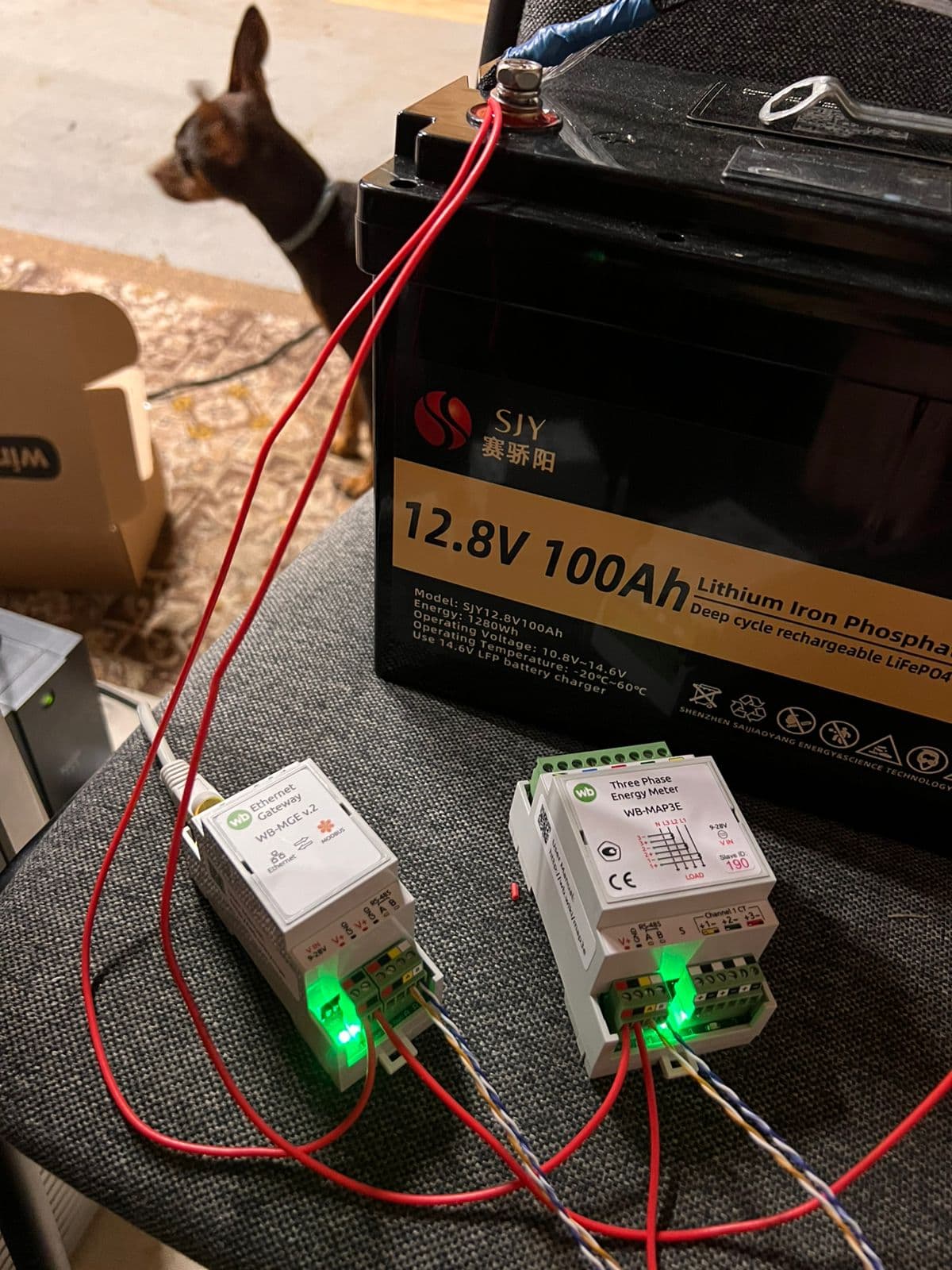

Итак, приобрел WB-MGE v2 и WB-MAP3E, собрал тестовый стенд:

1. запитал обоих от АКБ 12В - заработали


2. на WB-MGE поменял IP и пароль - работает, вебморда доступна
3. подключил WB-MGE v2 и WB-MAP3E по RS485 между собой (“А” в “А”, “В” в “В”), в Web to Serial начал писать “Success”

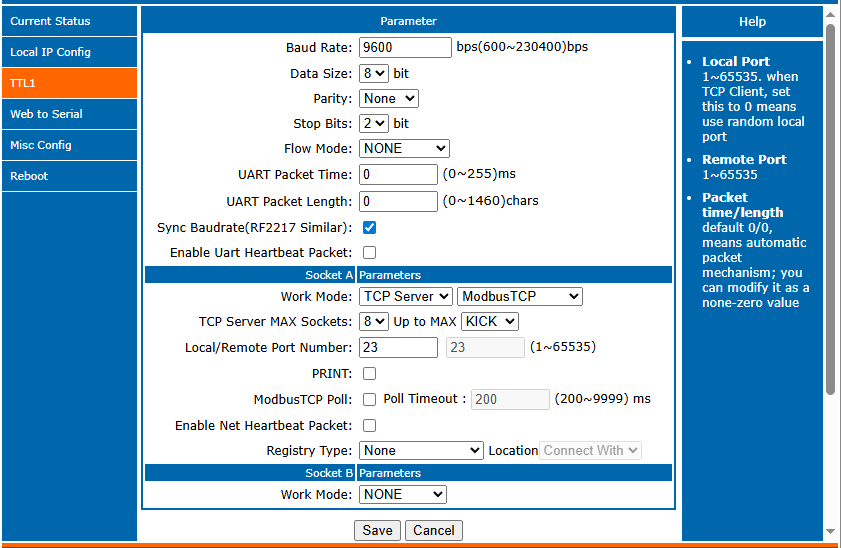

   настройки в TTL1 такие:

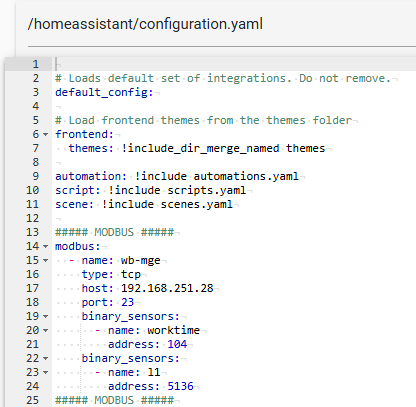

Дальше начал настраивать Modbus интеграцию в HA

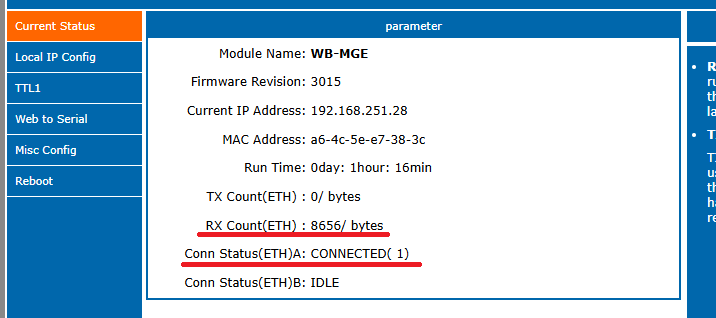

В Current Status появился коннект и стали поступать пакетики

НО:

• пакетики не отдаются обратно
• возможно я не так написал конфиг для модбаса в HA

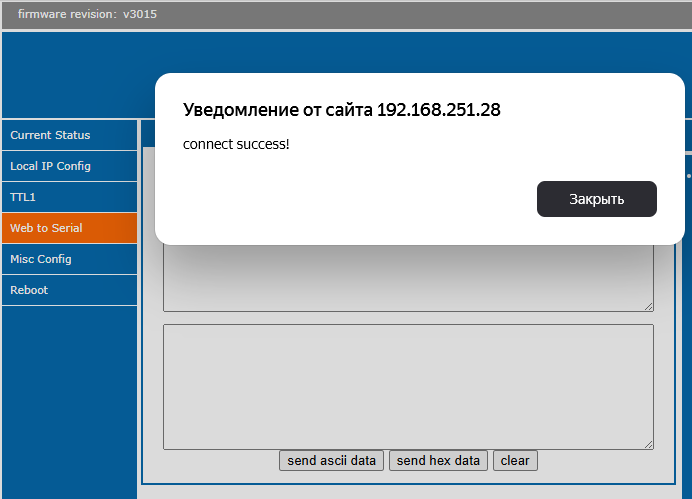

• могу ли я в “web to serial” отправить какую то команду чтобы убедиться в том что MGE точно имеет связь с MAP3E?

Думаю нужно решать вопрос последовательно, но не знаю как проверить что MGE по RS485 видит MAP3E

[spaaark]

UPD!!!

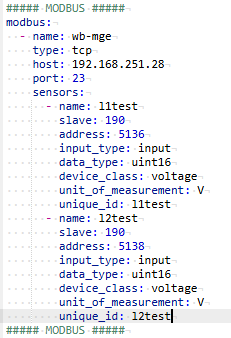

Поизучал примеры конфигов modbus в интернете и подчерпнул что нужно указывать SLAVE адрес (указан на лицевой панели wb-map3e), в моем случае на наклейке написано 190, вроде заработало!

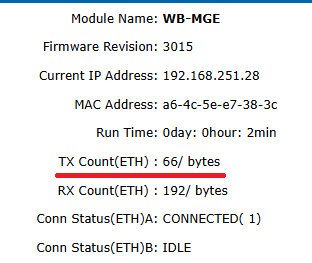

и пакетики стал отдавать

Завтра проведу тесты с подключением силовых линий и датчиков считывания потребления эл.энергии. Если все будет получаться то чуть позже скину готовый конфиг для HA

[DmitryKur]

Добрый день!

Если будут вопросы по настройке оборудования, то обращайтесь.

[spaaark]

Друзья, всем привет.

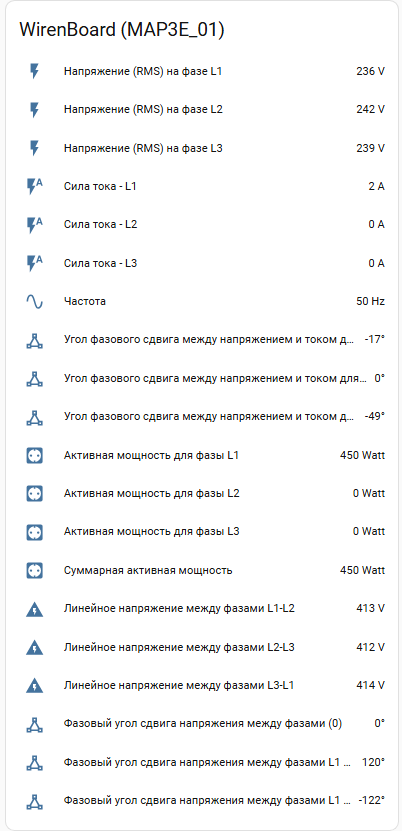

Используя ссылку на таблицу регистров для WB-MAP3E составил MODBUS конфиг для Home Assistant.

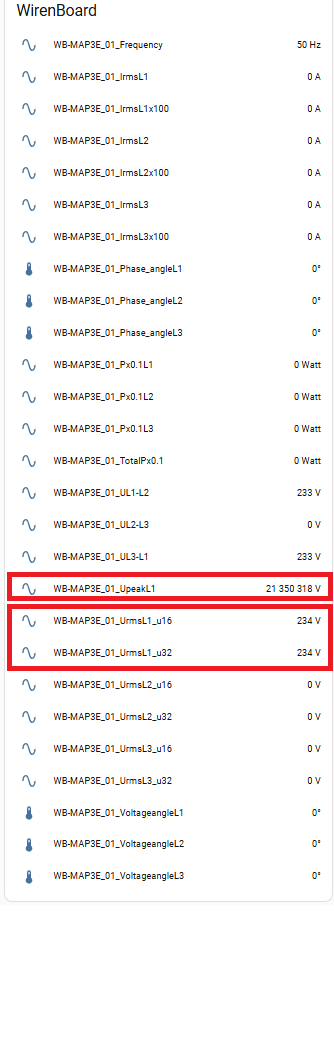

!!! ВАЖНО - получаемые измерения еще никак не проверял сторонними измерительными приборами. Конфиг выкладываю для тех, кто как и я, делает настройку впервые и нужно от чего то оттолкнуться. В своем конфиге предусмотрел возможное расширение системы явно указывая модели оборудования и нумеруя их.

В своем конфиге укажите свои:
host: 192.168.251.28 # IP-Адрес преобразователя
slave: 190 # Адрес SLAVE устройства (УКАЗАН НА ПРИБОРЕ)

##### MODBUS #####
modbus:
    #######################################
    ### Первый преобразователь WB-MGEv2 ###
    #######################################
  - name: WB-MGEv2_01 # Имя устройства
    type: tcp # Протокол
    host: 192.168.251.28 # IP-Адрес
    port: 23 # Порт
    sensors:
        ###########################
        ### Напряжение на фазах ###
        ###########################
      - name: WB-MAP3E_01_UrmsL1_u16 # Напряжение (RMS) на фазе L1
        slave: 190 # Адрес SLAVE устройства
        address: 5136 # Dec-Адрес
        input_type: input # Тип регистра
        data_type: uint16 # Формат данных
        scale: 0.01 # Масштабирование данных
        device_class: voltage # Класс устройства
        unit_of_measurement: V # Единица измерения
        unique_id: WB-MAP3E_01_UrmsL1_u16

      - name: WB-MAP3E_01_UrmsL1_u32 # Напряжение (RMS) на фазе L1 (два последовательных регистра, повышенное разрешение)
        slave: 190 # Адрес SLAVE устройства
        address: 5136 # Dec-Адрес
        input_type: input # Тип регистра
        data_type: uint32 # Формат данных
        scale: 0.000000152588 # Масштабирование данных
        device_class: voltage # Класс устройства
        unit_of_measurement: V # Единица измерения
        unique_id: WB-MAP3E_01_UrmsL1_u32

      # привести к правильным цыфрам
      - name: WB-MAP3E_01_UpeakL1 # Напряжение (RMS) на фазе L1 (два последовательных регистра, повышенное разрешение)
        slave: 190 # Адрес SLAVE устройства
        address: 6160 # Dec-Адрес
        input_type: input # Тип регистра
        data_type: int32 # Формат данных
        scale: 0.01 # Масштабирование данных
        device_class: voltage # Класс устройства
        unit_of_measurement: V # Единица измерения
        unique_id: WB-MAP3E_01_UpeakL1


      - name: WB-MAP3E_01_UrmsL2_u16 # Напряжение (RMS) на фазе L2
        slave: 190 # Адрес SLAVE устройства
        address: 5138 # Dec-Адрес
        input_type: input # Тип регистра
        data_type: uint16 # Формат данных
        scale: 0.01 # Масштабирование данных
        device_class: voltage # Класс устройства
        unit_of_measurement: V # Единица измерения
        unique_id: WB-MAP3E_01_UrmsL2_u16

      - name: WB-MAP3E_01_UrmsL2_u32 # Напряжение (RMS) на фазе L2 (два последовательных регистра, повышенное разрешение)
        slave: 190 # Адрес SLAVE устройства
        address: 5138 # Dec-Адрес
        input_type: input # Тип регистра
        data_type: uint32 # Формат данных
        scale: 0.000000152588 # Масштабирование данных
        device_class: voltage # Класс устройства
        unit_of_measurement: V # Единица измерения
        unique_id: WB-MAP3E_01_UrmsL2_u32


      - name: WB-MAP3E_01_UrmsL3_u16 # Напряжение (RMS) на фазе L3
        slave: 190 # Адрес SLAVE устройства
        address: 5140 # Dec-Адрес
        input_type: input # Тип регистра
        data_type: uint16 # Формат данных
        scale: 0.01 # Масштабирование данных
        device_class: voltage # Класс устройства
        unit_of_measurement: V # Единица измерения
        unique_id: WB-MAP3E_01_UrmsL3_u16

      - name: WB-MAP3E_01_UrmsL3_u32 # Напряжение (RMS) на фазе L3 (два последовательных регистра, повышенное разрешение)
        slave: 190 # Адрес SLAVE устройства
        address: 5140 # Dec-Адрес
        input_type: input # Тип регистра
        data_type: uint32 # Формат данных
        scale: 0.000000152588 # Масштабирование данных
        device_class: voltage # Класс устройства
        unit_of_measurement: V # Единица измерения
        unique_id: WB-MAP3E_01_UrmsL3_u32


        ####################################
        ### Линейное напряжение на фазах ###
        ####################################
      - name: WB-MAP3E_01_UL1-L2 # Линейное напряжение между фазами L1-L2
        slave: 190 # Адрес SLAVE устройства
        address: 5148 # Dec-Адрес
        input_type: input # Тип регистра
        data_type: uint16 # Формат данных
        scale: 0.01 # Масштабирование данных
        device_class: voltage # Класс устройства
        unit_of_measurement: V # Единица измерения
        unique_id: WB-MAP3E_01_UL1-L2

      - name: WB-MAP3E_01_UL2-L3 # Линейное напряжение между фазами L2-L3
        slave: 190 # Адрес SLAVE устройства
        address: 5149 # Dec-Адрес
        input_type: input # Тип регистра
        data_type: uint16 # Формат данных
        scale: 0.01 # Масштабирование данных
        device_class: voltage # Класс устройства
        unit_of_measurement: V # Единица измерения
        unique_id: WB-MAP3E_01_UL2-L3

      - name: WB-MAP3E_01_UL3-L1 # Линейное напряжение между фазами L3-L1
        slave: 190 # Адрес SLAVE устройства
        address: 5150 # Dec-Адрес
        input_type: input # Тип регистра
        data_type: uint16 # Формат данных
        scale: 0.01 # Масштабирование данных
        device_class: voltage # Класс устройства
        unit_of_measurement: V # Единица измерения
        unique_id: WB-MAP3E_01_UL3-L1


        ###############
        ### Частота ###
        ###############
      - name: WB-MAP3E_01_Frequency # Частота
        slave: 190 # Адрес SLAVE устройства
        address: 4344 # Dec-Адрес
        input_type: input # Тип регистра
        data_type: uint16 # Формат данных
        scale: 0.01 # Масштабирование данных
        device_class: frequency # Класс устройства
        unit_of_measurement: Hz # Единица измерения
        unique_id: WB-MAP3E_01_Frequency


        ###########################
        ### Фазовый угол сдвига ###
        ###########################
      - name: WB-MAP3E_01_VoltageangleL1 # Фазовый угол сдвига напряжения между фазами (всегда 0, отсчет ведется от фазы L1)
        slave: 190 # Адрес SLAVE устройства
        address: 4349 # Dec-Адрес
        input_type: input # Тип регистра
        data_type: int16 # Формат данных
        scale: 0.1 # Масштабирование данных
        device_class: temperature # Класс устройства (Температура так как измеряется в градусах)
        unit_of_measurement: ° # Единица измерения
        unique_id: WB-MAP3E_01_VoltageangleL1

      - name: WB-MAP3E_01_VoltageangleL2 # Фазовый угол сдвига напряжения между фазами L1 и L2
        slave: 190 # Адрес SLAVE устройства
        address: 4350 # Dec-Адрес
        input_type: input # Тип регистра
        data_type: int16 # Формат данных
        scale: 0.1 # Масштабирование данных
        device_class: temperature # Класс устройства (Температура так как измеряется в градусах)
        unit_of_measurement: ° # Единица измерения
        unique_id: WB-MAP3E_01_VoltageangleL2

      - name: WB-MAP3E_01_VoltageangleL3 # Фазовый угол сдвига напряжения между фазами L1 и L3
        slave: 190 # Адрес SLAVE устройства
        address: 4351 # Dec-Адрес
        input_type: input # Тип регистра
        data_type: int16 # Формат данных
        scale: 0.1 # Масштабирование данных
        device_class: temperature # Класс устройства (Температура так как измеряется в градусах)
        unit_of_measurement: ° # Единица измерения
        unique_id: WB-MAP3E_01_VoltageangleL3

        ######################
        ### Ток по фазе L1 ###
        ######################
      - name: WB-MAP3E_01_IrmsL1 # Ток (RMS) на фазе L1
        slave: 190 # Адрес SLAVE устройства
        address: 5142 # Dec-Адрес
        input_type: input # Тип регистра
        data_type: uint16 # Формат данных
        scale: 0.016 # Масштабирование данных
        device_class: voltage # Класс устройства
        unit_of_measurement: A # Единица измерения
        unique_id: WB-MAP3E_01_IrmsL1

      - name: WB-MAP3E_01_IrmsL1x100 # Ток (RMS) на фазе L1 (два регистра подряд, повышенное разрешение)
        slave: 190 # Адрес SLAVE устройства
        address: 4361 # Dec-Адрес
        input_type: input # Тип регистра
        data_type: uint16 # Формат данных
        scale: 0.01 # Масштабирование данных
        device_class: voltage # Класс устройства
        unit_of_measurement: A # Единица измерения
        unique_id: WB-MAP3E_01_IrmsL1x100

      - name: WB-MAP3E_01_Px0.1L1 # Активная мощность для фазы L1 x0.1
        slave: 190 # Адрес SLAVE устройства
        address: 4373 # Dec-Адрес
        input_type: input # Тип регистра
        data_type: int16 # Формат данных
        scale: 10 # Масштабирование данных
        device_class: voltage # Класс устройства
        unit_of_measurement: Watt # Единица измерения
        unique_id: WB-MAP3E_01_Px0.1L1


        ######################
        ### Ток по фазе L2 ###
        ######################
      - name: WB-MAP3E_01_IrmsL2 # Ток (RMS) на фазе L2
        slave: 190 # Адрес SLAVE устройства
        address: 5144 # Dec-Адрес
        input_type: input # Тип регистра
        data_type: uint16 # Формат данных
        scale: 0.016 # Масштабирование данных
        device_class: voltage # Класс устройства
        unit_of_measurement: A # Единица измерения
        unique_id: WB-MAP3E_01_IrmsL2

      - name: WB-MAP3E_01_IrmsL2x100 # Ток (RMS) на фазе L2 (два регистра подряд, повышенное разрешение)
        slave: 190 # Адрес SLAVE устройства
        address: 4362 # Dec-Адрес
        input_type: input # Тип регистра
        data_type: uint16 # Формат данных
        scale: 0.01 # Масштабирование данных
        device_class: voltage # Класс устройства
        unit_of_measurement: A # Единица измерения
        unique_id: WB-MAP3E_01_IrmsL2x100

      - name: WB-MAP3E_01_Px0.1L2 # Активная мощность для фазы L2 x0.1
        slave: 190 # Адрес SLAVE устройства
        address: 4374 # Dec-Адрес
        input_type: input # Тип регистра
        data_type: int16 # Формат данных
        scale: 10 # Масштабирование данных
        device_class: voltage # Класс устройства
        unit_of_measurement: Watt # Единица измерения
        unique_id: WB-MAP3E_01_Px0.1L2


        ######################
        ### Ток по фазе L3 ###
        ######################
      - name: WB-MAP3E_01_IrmsL3 # Ток (RMS) на фазе L3
        slave: 190 # Адрес SLAVE устройства
        address: 5146 # Dec-Адрес
        input_type: input # Тип регистра
        data_type: uint16 # Формат данных
        scale: 0.016 # Масштабирование данных
        device_class: voltage # Класс устройства
        unit_of_measurement: A # Единица измерения
        unique_id: WB-MAP3E_01_IrmsL3

      - name: WB-MAP3E_01_IrmsL3x100 # Ток (RMS) на фазе L3 (два регистра подряд, повышенное разрешение)
        slave: 190 # Адрес SLAVE устройства
        address: 4363 # Dec-Адрес
        input_type: input # Тип регистра
        data_type: uint16 # Формат данных
        scale: 0.01 # Масштабирование данных
        device_class: voltage # Класс устройства
        unit_of_measurement: A # Единица измерения
        unique_id: WB-MAP3E_01_IrmsL3x100

      - name: WB-MAP3E_01_Px0.1L3 # Активная мощность для фазы L3 x0.1
        slave: 190 # Адрес SLAVE устройства
        address: 4375 # Dec-Адрес
        input_type: input # Тип регистра
        data_type: int16 # Формат данных
        scale: 10 # Масштабирование данных
        device_class: voltage # Класс устройства
        unit_of_measurement: Watt # Единица измерения
        unique_id: WB-MAP3E_01_Px0.1L3


        ##############################
        ### Мощность по трем фазам ###
        ##############################
      - name: WB-MAP3E_01_TotalPx0.1 # Суммарная активная мощность x0.1
        slave: 190 # Адрес SLAVE устройства
        address: 4372 # Dec-Адрес
        input_type: input # Тип регистра
        data_type: int16 # Формат данных
        scale: 10 # Масштабирование данных
        device_class: voltage # Класс устройства
        unit_of_measurement: Watt # Единица измерения
        unique_id: WB-MAP3E_01_TotalPx0.1


        ######################################################
        ### Угол фазового сдвига между напряжением и током ###
        ######################################################
      - name: WB-MAP3E_01_Phase_angleL1 # Угол фазового сдвига между напряжением и током для фазы L1
        slave: 190 # Адрес SLAVE устройства
        address: 4345 # Dec-Адрес
        input_type: input # Тип регистра
        data_type: int16 # Формат данных
        scale: 0.1 # Масштабирование данных
        device_class: temperature # Класс устройства (Температура так как измеряется в градусах)
        unit_of_measurement: ° # Единица измерения
        unique_id: WB-MAP3E_01_Phase_angleL1

      - name: WB-MAP3E_01_Phase_angleL2 # Угол фазового сдвига между напряжением и током для фазы L2
        slave: 190 # Адрес SLAVE устройства
        address: 4346 # Dec-Адрес
        input_type: input # Тип регистра
        data_type: int16 # Формат данных
        scale: 0.1 # Масштабирование данных
        device_class: temperature # Класс устройства (Температура так как измеряется в градусах)
        unit_of_measurement: ° # Единица измерения
        unique_id: WB-MAP3E_01_Phase_angleL2

      - name: WB-MAP3E_01_Phase_angleL3 # Угол фазового сдвига между напряжением и током для фазы L3
        slave: 190 # Адрес SLAVE устройства
        address: 4347 # Dec-Адрес
        input_type: input # Тип регистра
        data_type: int16 # Формат данных
        scale: 0.1 # Масштабирование данных
        device_class: temperature # Класс устройства (Температура так как измеряется в градусах)
        unit_of_measurement: ° # Единица измерения
        unique_id: WB-MAP3E_01_Phase_angleL3
##### MODBUS #####

Как оттестирую пришлю код на отрисовку в HA

[spaaark]

Извините, что пропустил.

Я не планировал использовать WB, но Zigbee устройств с нужным мне функционалом я не нашел. У меня в приоритете было:

1. Автономное питание от стороннего источника
2. Отслеживание как характеристик, так и самого наличия электричества

Первый пункт решается подключением WB устройств к АКБ 12В установленной в щите (этот же АКБ уже резервно питает АВР).

Второй пункт вытекает из первого, так как все ZigBee устройства что я видел больше измеряют потребление, но не отслеживают наличие. Специфика моего случая такова, что важная фаза на которой подключен насос откачивающий воду используется только этим насосом. С ZB устройствами я не отслежу что питания на фазе нет, только косвенно, по долгому отсутствию потребления на фазе. Так как наполнение резервуара может быть рандомным - такой метод совершенно не информативен.

[spaaark]

Пока не подключая нагрузку получилось так:

1. Проблема с адресом 6160 и типом данных s32
2. Не понимаю чем отличаются оказатели в адресе 5136 для u16 и u32 - на выходе они одинаковые и изменяются синхронно.

Такие вещи как углы фазового сдвига мне вообще не понятны сами по себе, так как я не электрик)) Так что пока пойду изучать теорию, потом проверю правильность показаний.

[DmitryKur]

Добрый день!

Прошу прощения за поздний ответ!

@spaaark

Проблема с адресом 6160 и типом данных s32

Учтите что порядок байт little endian (от младшему к старшему).

@spaaark

Не понимаю чем отличаются оказатели в адресе 5136 для u16 и u32 - на выходе они одинаковые и изменяются синхронно.

Отличается лишь количеством знаков. У u32 содержится более точное значение.

Вам удалось разобраться с остальными регистрами?

[spaaark]

Спасибо, пока все что мне нужно (и даже чуть больше) я получаю.

[spaaark]

Текст для формы в HomeAssistant

type: entities
entities:
  - entity: sensor.wb_map3e_01_urmsl1_u16
    name: Напряжение (RMS) на фазе L1
    icon: mdi:flash
  - entity: sensor.wb_map3e_01_urmsl2_u16
    name: Напряжение (RMS) на фазе L2
    icon: mdi:flash
  - entity: sensor.wb_map3e_01_urmsl3_u16
    name: Напряжение (RMS) на фазе L3
    icon: mdi:flash
  - entity: sensor.wb_map3e_01_irmsl1
    name: Сила тока - L1
    icon: mdi:flash-auto
  - entity: sensor.wb_map3e_01_irmsl2
    name: Сила тока - L2
    icon: mdi:flash-auto
  - entity: sensor.wb_map3e_01_irmsl3
    name: Сила тока - L3
    icon: mdi:flash-auto
  - entity: sensor.wb_map3e_01_frequency
    name: Частота
    secondary_info: none
  - entity: sensor.wb_map3e_01_phase_anglel1
    icon: mdi:vector-triangle
    name: Угол фазового сдвига между напряжением и током для фазы L1
  - entity: sensor.wb_map3e_01_phase_anglel2
    name: Угол фазового сдвига между напряжением и током для фазы L2
    icon: mdi:vector-triangle
  - entity: sensor.wb_map3e_01_phase_anglel3
    name: Угол фазового сдвига между напряжением и током для фазы L3
    icon: mdi:vector-triangle
  - entity: sensor.wb_map3e_01_px0_1l1
    name: Активная мощность для фазы L1
    icon: mdi:power-socket-de
  - entity: sensor.wb_map3e_01_px0_1l2
    name: Активная мощность для фазы L2
    icon: mdi:power-socket-de
  - entity: sensor.wb_map3e_01_px0_1l3
    name: Активная мощность для фазы L3
    icon: mdi:power-socket-de
  - entity: sensor.wb_map3e_01_totalpx0_1
    name: Суммарная активная мощность
    icon: mdi:power-socket-de
  - entity: sensor.wb_map3e_01_ul1_l2
    name: Линейное напряжение между фазами L1-L2
    icon: mdi:flash-triangle
  - entity: sensor.wb_map3e_01_ul2_l3
    name: Линейное напряжение между фазами L2-L3
    icon: mdi:flash-triangle
  - entity: sensor.wb_map3e_01_ul3_l1
    name: Линейное напряжение между фазами L3-L1
    icon: mdi:flash-triangle
  - entity: sensor.wb_map3e_01_voltageanglel1
    name: Фазовый угол сдвига напряжения между фазами (0)
    icon: mdi:vector-triangle
  - entity: sensor.wb_map3e_01_voltageanglel2
    name: Фазовый угол сдвига напряжения между фазами L1 и L2
    icon: mdi:vector-triangle
  - entity: sensor.wb_map3e_01_voltageanglel3
    name: Фазовый угол сдвига напряжения между фазами L1 и L3
    icon: mdi:vector-triangle
title: WirenBoard (MAP3E_01)

Строка команды для записи значений трансформаторов в память WB-MAP2E подключенного через WB-MGEv2
modbus_client_1.3.0.exe --debug -mtcp -a190 -t0x10 -r0x1460 3002 3006 3004 422 649 566 -p23 192.168.251.28

[DmitryKur]

Здравсвуйте! Вам еще нужна моя помощь?
