Есть 5 контроллеров WB7 из которых один является головным.
Настроил на головном контроллере бриджи на все остальные контроллеры, пробовал 2 варианта.

Вариант 1. С размещением данных в корень

# wb-02
connection wb_2
address 192.168.1.48
remote_username wb-02
remote_password ********************
notifications true
notification_topic /client/wb_2/bridge_status
keepalive_interval 20
restart_timeout 20
topic /# in 0

Вариант 2. Считаю более верным, с размещением данных в отдельную директорию с названием контроллера откуда мы их забираем.

#wb-03
connection wb_3
address 192.168.1.52
remote_username wb-03
remote_password ********************
notifications true
notification_topic /client/wb_3/bridge_status
keepalive_interval 20
restart_timeout 20

topic /# in 0 /wb03 /devices

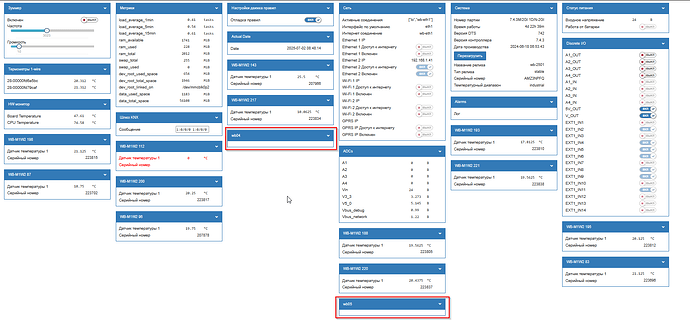

По итогу в первом варианте вижу в Web панели датчики температур кроме IO, во втором варианте вообще ничего в панели не вижу.

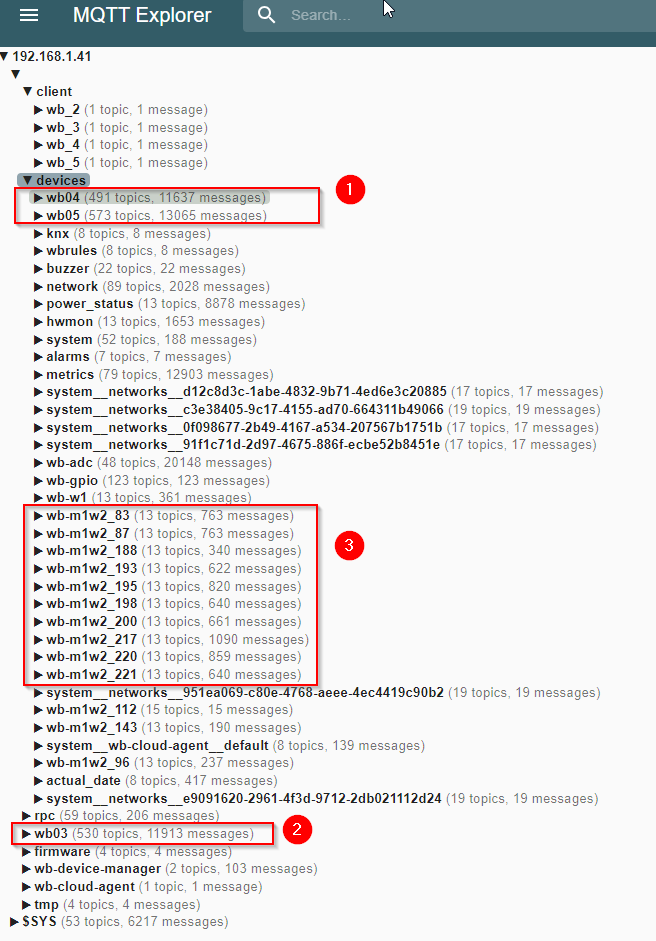

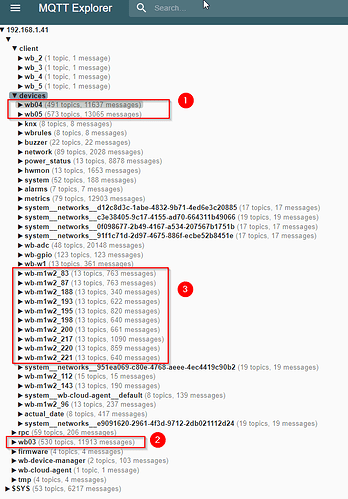

Через MQTT Explorer я все топики наблюдаю.

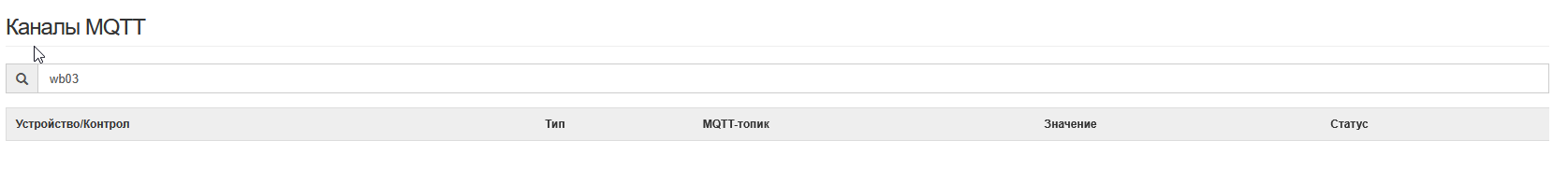

В Web панели топиков не вижу.

Отображается только, то что добавлено в корень и то не все (скорее всего это не правильно), как добавить отображение устройств и топиков в Web панель? Чтобы в можно было забирать данные в панели вида /wb$/# (где $ номер slave контроллера), требуется для настройки дашброда.

[Aleksandr_Khlebnikov]

Добрый день!

Чтобы наладить отображение топиков в веб-интерфейсе при использовании MQTT-моста, убедитесь, что настройки выполнены корректно. Ниже приведены основные рекомендации:

1. Проверьте указание топиков в настройках моста.
   Убедитесь, что в конфигурации указаны именно те топики, которые необходимо перенаправлять. Неверные или слишком общие топики могут не отображаться.
2. Убедитесь, что префиксы заданы правильно.
   Добавленные префиксы в конфигурации моста должны соответствовать структуре, которую ожидает веб-интерфейс. Ошибки в префиксе могут привести к тому, что устройства не будут видны.
3. Проверьте подписку веб-интерфейса на топики.
   Веб-интерфейс Wiren Board отображает только те устройства и каналы, которые присутствуют в настройках MQTT Channels. Убедитесь, что контроллер подписан на нужные топики.
4. Сравните поведение с MQTT Explorer.
   Если топики видны в MQTT Explorer, но не отображаются в веб-интерфейсе, скорее всего, проблема в отображении или структуре топиков, не распознаваемой интерфейсом.

Подробности по настройке моста описаны в документации:
https://wirenboard.com/wiki/MQTT#Настройка_MQTT_моста_(bridge)

[shukhminovve]

Документацию уже несколько раз всю прошерстил и пробовал различные варианты передачи топиков, при настроеном бридже нужно ли подписываться на топик головным контроллером? (п.3)

1. /wb_02/devices - забираем сюда данные из подчиненных контроллеров, вот это дело хотелось бы увидеть в MQTT Channels.
2. /devices и все дефолтные топики основного контроллера - оставляем без изменений.

Собственно не получается увидеть MQTT Channels и веб интерфейсе топки вида /контроллер_№/devices/# пока не очень понимаю как это сделать, буду рад если поможете с этим.

[shukhminovve]

# wb-02
connection wb_2
address 192.168.1.48
remote_username wb-02
remote_password *****************
notifications true
notification_topic /client/wb_2/bridge_status
keepalive_interval 20
restart_timeout 20
#topic /wb02/# in 0
**topic /devices/# in 0 /devices/wb_02**

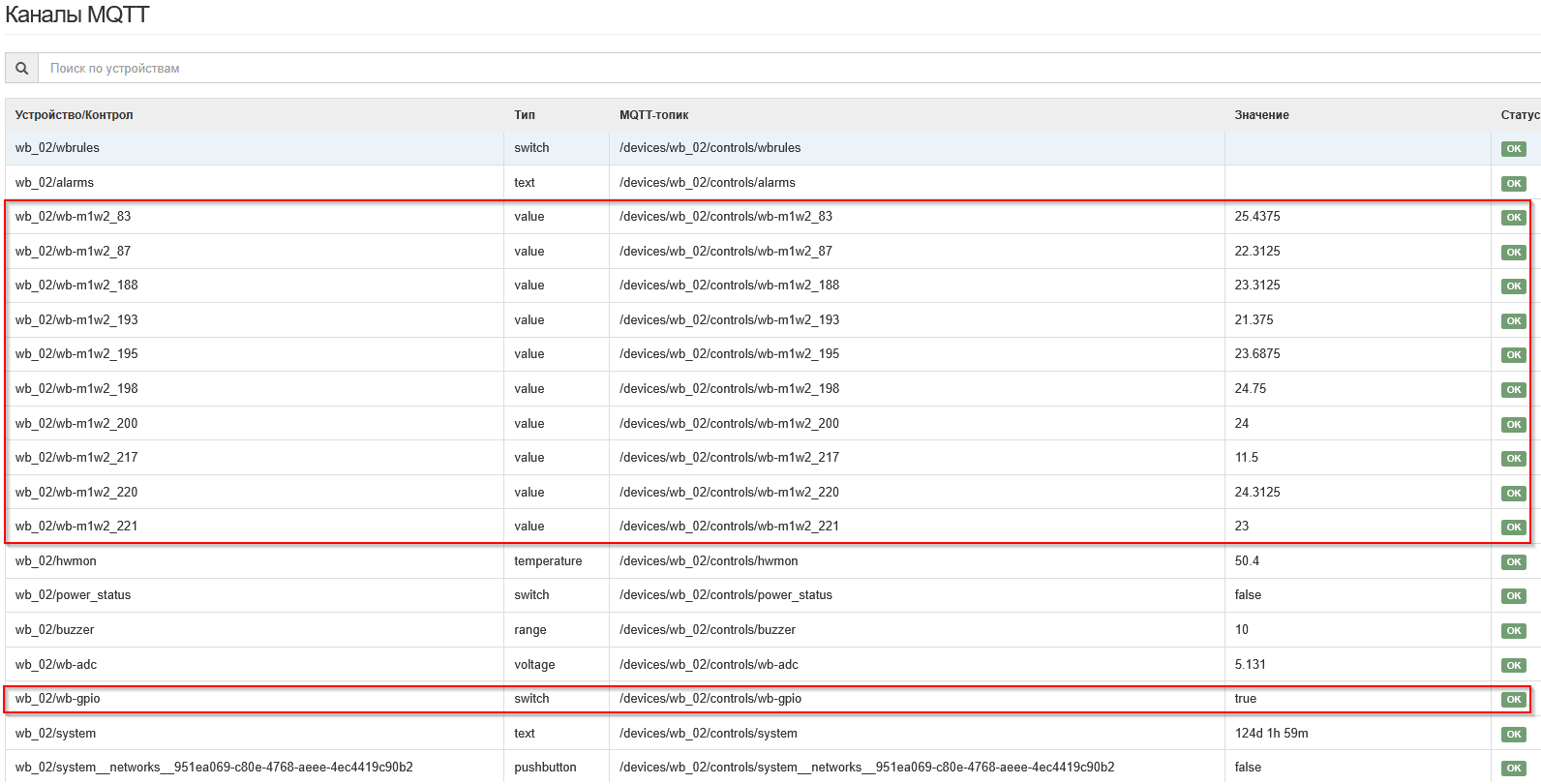

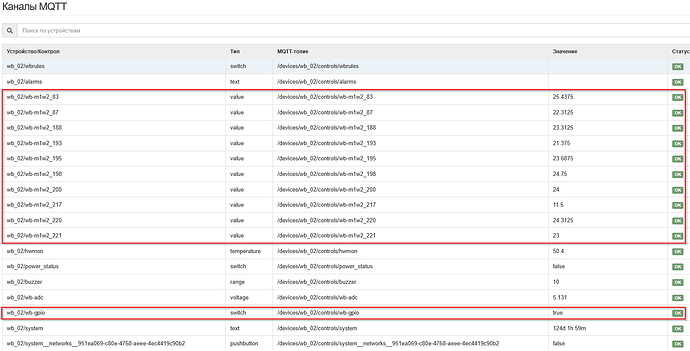

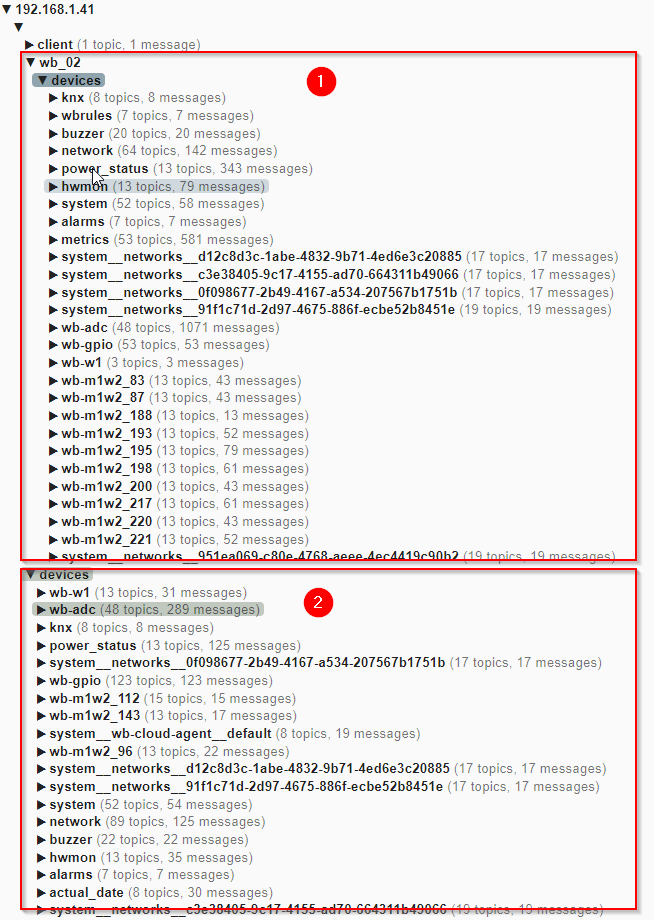

В такой конфигурации получилось увидеть устройства в MQTT Channels

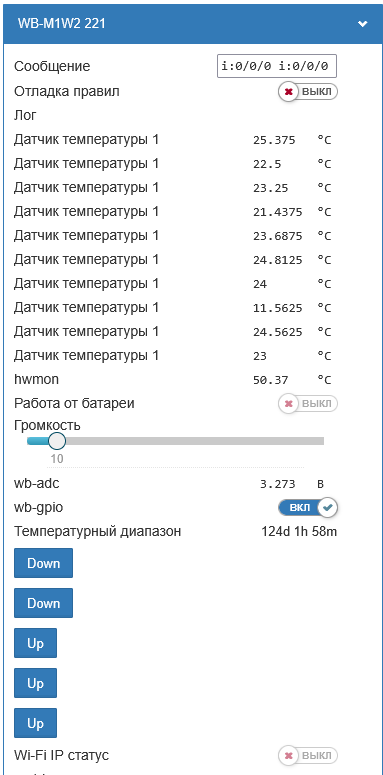

Однако в устройства и в виджеты почему то залетело одним куском.

[Aleksandr_Khlebnikov]

Добрый день!

Топик формируется некорректно — не происходит разделения по устройствам, из-за чего данные не отображаются должным образом.

Рекомендую ознакомиться с данной статьёй и привести структуру топиков к требуемому формату.

[shukhminovve]

С датчиками температуры разобрался, их получается возможным прокинуть, а вот входы и выходы GPIO не выходит, так как у головного контроллера топики в каталоге wb-gpio полностью повторяют топики на других контроллерах.

Можно ли как то обойти эту коллизию, например переименовать топики IO на суб.контроллерах? К примеру к наименованием входов/выходов добавить суффикс с именем или ID контроллера?

[Aleksandr_Khlebnikov]

Добрый день!

Да, вы можете создать виртуальные устройства с нужными названиями. Это самый простой способ убрать коллизию.

[shukhminovve]

Спасибо, данный вариант подходит, в планах переименовать все IO входы/выходы на конечных контроллерах, а далее подписаться на них через бридж.

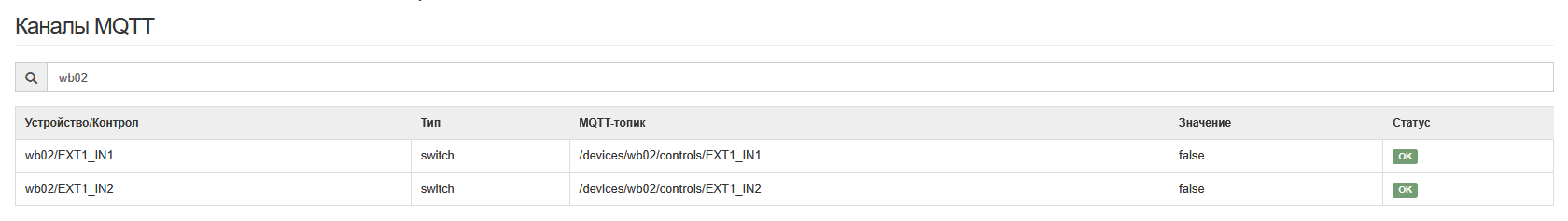

В данной схеме виртуальное устройство постит MQTT топик и отображается в Web UI.

Единственное пока не разобрался, почему то значения контрола IO не постится в ранее созданное виртуальное устройство.

defineVirtualDevice('wb02', {
    title: {en: 'Controller WB02', ru: 'Контроллер WB02'} ,
    cells: {
      EXT1_IN1: {
        readonly: true,
        title: "EXT1_IN1",
        type: "switch",
        value: false
      },
       EXT1_IN2: {
        readonly: true,
        title: "EXT1_IN2",
        type: "switch",
        value: false
      },
    }
});


defineRule({
  whenChanged: "wb-gpio/EXT1_IN1",
  then: function (newValue, devName, cellName) {
	dev["wb02/EXT1_IN1"] = newValue;

  }
});

defineRule({
  whenChanged: "wb-gpio/EXT1_IN2",
  then: function (newValue, devName, cellName) {
	dev["wb02/EXT1_IN2"] = newValue;

  }
});

Код элементарный, возможно здесь неуместно использовать whenChanged, так как правило срабатывает при изменении.

Буду рад если натолкнете в нужное направление, значение контрола wb-gpio/EXT1_IN1 не присваивается контролу wb02/EXT1_IN1.

[Aleksandr_Khlebnikov]

Добрый день!

Если подписаться на соответствующие топики, данные поступают?

[shukhminovve]

В общем все не так просто как оказалось, с помощью документации и нейросетей удалось набросать некий костыль, который создает и синхронизирует GPIO устройства с виртуальными устройствами.

Единственное с чем не разобрался, так это с сортировкой GPIO виртуальных устройств, которые создаются циклом из массива, почему то в Web UI сортировка рандомная, хотя в консоли вроде все отрабатывает нормально.

Еще под вопросом отслеживание изменений в функции где задействован whenChanged, пока не тестировал, позже отпишусь.

var inputs = [
    'A1_OUT', 'A2_OUT', 'A3_OUT', 'A4_OUT',
    'A1_IN', 'A2_IN', 'A3_IN', 'A4_IN',
    '5V_OUT', 'V_OUT',
    'EXT1_IN1', 'EXT1_IN2', 'EXT1_IN3', 'EXT1_IN4',
    'EXT1_IN5', 'EXT1_IN6', 'EXT1_IN7', 'EXT1_IN8',
    'EXT1_IN9', 'EXT1_IN10', 'EXT1_IN11', 'EXT1_IN12',
    'EXT1_IN13', 'EXT1_IN14'
];

// Создаем виртуальное устройство

defineVirtualDevice('wb02', {
    title: {en: 'Controller WB02-1', ru: 'Контроллер WB02-1'},
    cells: (function() {
        var cells = {};
        for (var i = 0; i < inputs.length; i++) {
            cells[inputs[i]] = {
                readonly: true,
                title: inputs[i],
                type: "switch",
                value: false
            };
        }

        return cells;
    })()
});

/*
defineVirtualDevice('wb02', {
    title: {en: 'Controller WB02', ru: 'Контроллер WB02'},
    cells: (function() {
        // Создаем массив в нужном порядке
        var orderedCells = [];
        for (var i = 0; i < inputs.length; i++) {
            orderedCells.push({
                name: inputs[i],
                params: {
                    readonly: true,
                    title: inputs[i],
                    type: "switch",
                    value: false
                }
            });
        }

        // Преобразуем в объект с сохранением порядка
        var cells = {};
        for (var j = 0; j < orderedCells.length; j++) {
            cells[orderedCells[j].name] = orderedCells[j].params;
        }

        return cells;
    })()
});
*/

// Функция синхронизации
function syncGpio(inputDev, outputDev) {
    var value = dev[inputDev];
    dev[outputDev] = (value === true || value === 1 || value === "1");
    log("Синхронизировано: " + inputDev + " → " + outputDev + " = " + dev[outputDev]);
}

// Инициализация и создание правил для ВСЕХ устройств
for (var i = 0; i < inputs.length; i++) {
    (function(index) {
        var inputName = inputs[index];
        var inputDev = "wb-gpio/" + inputName;
        var outputDev = "wb02/" + inputName;

        // Логирование перед синхронизацией
        log.info("Обработка устройства: ", inputName,
                " Физический адрес: ", inputDev,
                " Виртуальный адрес: ", outputDev);

        // Инициализация состояния
        syncGpio(inputDev, outputDev);

        // Создание правила для КАЖДОГО устройства (без фильтрации)
        defineRule("gpioSync_" + inputName.replace(/\//g, '_'), {
            whenChanged: inputDev,
            then: function(newValue) {
                syncGpio(inputDev, outputDev);
            }
        });
    })(i);
}

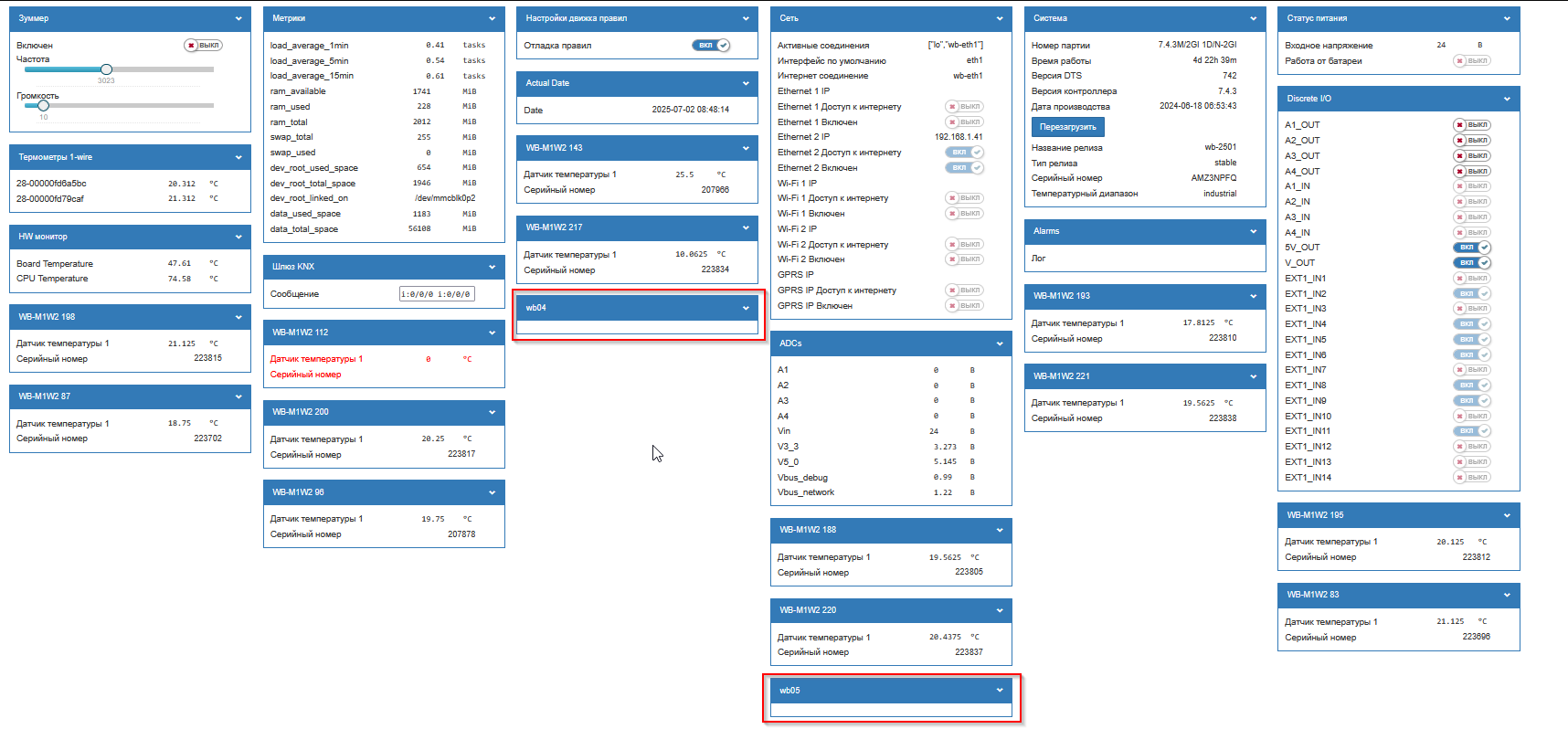

Результат работы скрипта.

[Aleksandr_Khlebnikov]

Добрый день!

Сортировка осуществляется в алфавитном порядке. Если добавить к названиям префиксы вроде 001, 002 и т.д., элементы будут отображаться в нужной последовательности.

[shukhminovve]

Понял, попробую, спасибо.
Еще вопрос, можно ли как то вычитывать содержимое gpio?
Чтобы руками не объявлять массив с перечислением названий I/O входов/выходов.

[shukhminovve]

wb01 исходный контроллер, wb02 тот с которого собираем данные при помощи виртуальных устройств, теоретически сортировка отработать должна …

[Aleksandr_Khlebnikov]

По поводу GPIO — уточните, пожалуйста, что именно требуется реализовать и какой результат вы ожидаете. Это поможет точнее понять задачу.

Что касается wb02 — сортировка работает в ожидаемом порядке.

[shukhminovve]

Это касается скрипта для wb-rules, в данный момент массив объявляется вручную, хотел бы уточнить, можно ли как то забирать названия контактов IO, чтобы не объявлять его вручную.

var inputs = [
    'A1_OUT', 'A2_OUT', 'A3_OUT', 'A4_OUT',
    'A1_IN', 'A2_IN', 'A3_IN', 'A4_IN',
    '5V_OUT', 'V_OUT',
    'EXT1_IN1', 'EXT1_IN2', 'EXT1_IN3', 'EXT1_IN4',
    'EXT1_IN5', 'EXT1_IN6', 'EXT1_IN7', 'EXT1_IN8',
    'EXT1_IN9', 'EXT1_IN10', 'EXT1_IN11', 'EXT1_IN12',
    'EXT1_IN13', 'EXT1_IN14'
];

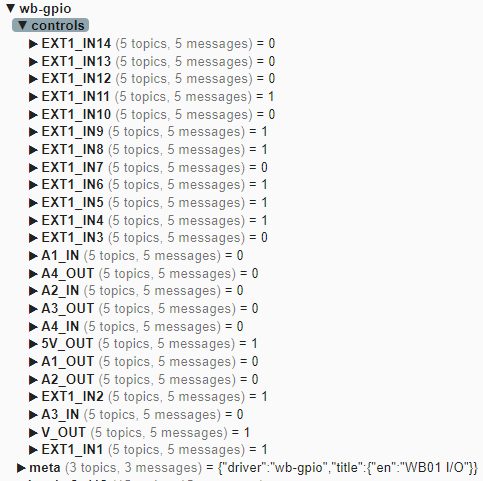

Парсить топик или dev устройства. Пробовали парсить wb-gpio, но не удалось.

Цель автоматизировать сбор входных данных, в случае добавления еще одного блока IO входов и выходов.

[shukhminovve]

@Aleksandr_Khlebnikov

Что касается wb02 — сортировка работает в ожидаемом порядке.

Вариант с префиксом от 1 до N

defineVirtualDevice('wb02', {
    title: {en: 'Controller WB02', ru: 'Контроллер WB02'},
    cells: (function() {
        var cells = {};
        for (var i = 0; i < inputs.length; i++) {
            // Добавляем нумерационный префикс (двузначный, с ведущим нулем)
            var numberedTitle = (i+1 < 10 ? '0' : '') + (i+1) + '. ' + inputs[i];

            cells[inputs[i]] = {
                readonly: true,
                title: numberedTitle,  // Используем название с префиксом
                type: "switch",
                value: false,
                // Добавляем порядковый номер для сортировки
                order: i
            };
        }
        return cells;
    })()
});

Сортировка вроде отработала нормально.

[Aleksandr_Khlebnikov]

Насколько мне известно, только руками можно.

[shukhminovve]

Вас понял, было бы неплохо если бы это в будущем доработали.

P.S.
Скрипт с работающей сортировкой, полный, кому нибудь да пригодится.

var inputs = [
    'A1_OUT', 'A2_OUT', 'A3_OUT', 'A4_OUT',
    'A1_IN', 'A2_IN', 'A3_IN', 'A4_IN',
    '5V_OUT', 'V_OUT',
    'EXT1_IN1', 'EXT1_IN2', 'EXT1_IN3', 'EXT1_IN4',
    'EXT1_IN5', 'EXT1_IN6', 'EXT1_IN7', 'EXT1_IN8',
    'EXT1_IN9', 'EXT1_IN10', 'EXT1_IN11', 'EXT1_IN12',
    'EXT1_IN13', 'EXT1_IN14'
];


defineVirtualDevice('wb02', {
    title: {en: 'Controller WB02', ru: 'Контроллер WB02'},
    cells: (function() {
        var cells = {};
        for (var i = 0; i < inputs.length; i++) {
            // Создаем имя с префиксом
            var prefixedName = (i+1 < 10 ? '0' : '') + (i+1) + '_' + inputs[i];

            cells[prefixedName] = {  // Используем имя с префиксом как ключ
                readonly: true,
                title: prefixedName,  // Отображаемое имя с префиксом
                type: "switch",
                value: false,
                order: i
            };
        }
        return cells;
    })()
});

// Функция синхронизации
function syncGpio(inputDev, outputDev) {
    var value = dev[inputDev];
    dev[outputDev] = (value === true || value === 1 || value === "1");
    log("Синхронизировано: " + inputDev + " → " + outputDev + " = " + dev[outputDev]);
}

// Инициализация и создание правил
for (var i = 0; i < inputs.length; i++) {
    (function(index) {
        // Создаем имена с префиксами для всех устройств
        var prefixedName = (index+1 < 10 ? '0' : '') + (index+1) + '_' + inputs[index];
        var inputDev = "wb-gpio/" + inputs[index];  // Физическое устройство без префикса
        var outputDev = "wb02/" + prefixedName;     // Виртуальное устройство с префиксом

        log.info("Обработка устройства:",
                "\nФизическое: " + inputDev,
                "\nВиртуальное: " + outputDev);

        // Инициализация состояния
        syncGpio(inputDev, outputDev);

        // Создание правила
        defineRule("gpioSync_" + prefixedName.replace(/\//g, '_'), {
            whenChanged: inputDev,
            then: function(newValue) {
                syncGpio(inputDev, outputDev);
            }
        });
    })(i);
}

[hexprof]

Мне кажется, Вы создали себе трудность и теперь её героически преодолеваете.
Давайте по порядку.
Что бы устройство появилось в интерфейсе, наименование его mqtt топика должно соответствовать Конвенции А это ничто иное как:

/devices/имяустройства/controls/имяканала

Я Вам предлагаю на всех устройствах просто переименовать топики согласно конвенции без всяких костылей. Например:
Было: wb-m1w2_83
Стало: wb02_wb-m1w2_83
Это делается в настройках устройства.
И… всё. Все устройства со всех контроллеров появятся.

[shukhminovve]

Ранее уже спрашивал как переименовать, чтобы названия не совпадали, по итогу мне подсказали, что можно сделать это путем создания виртуальных устройств.

Я бы тоже рад не городить костыли, но в конфиге GPIO не нашел где можно суффикс к каждому наименованию IO добавить, ну или хоть как то его переименовать. Было бы хорошо, если бы мне изначально подсказали как это сделать.
