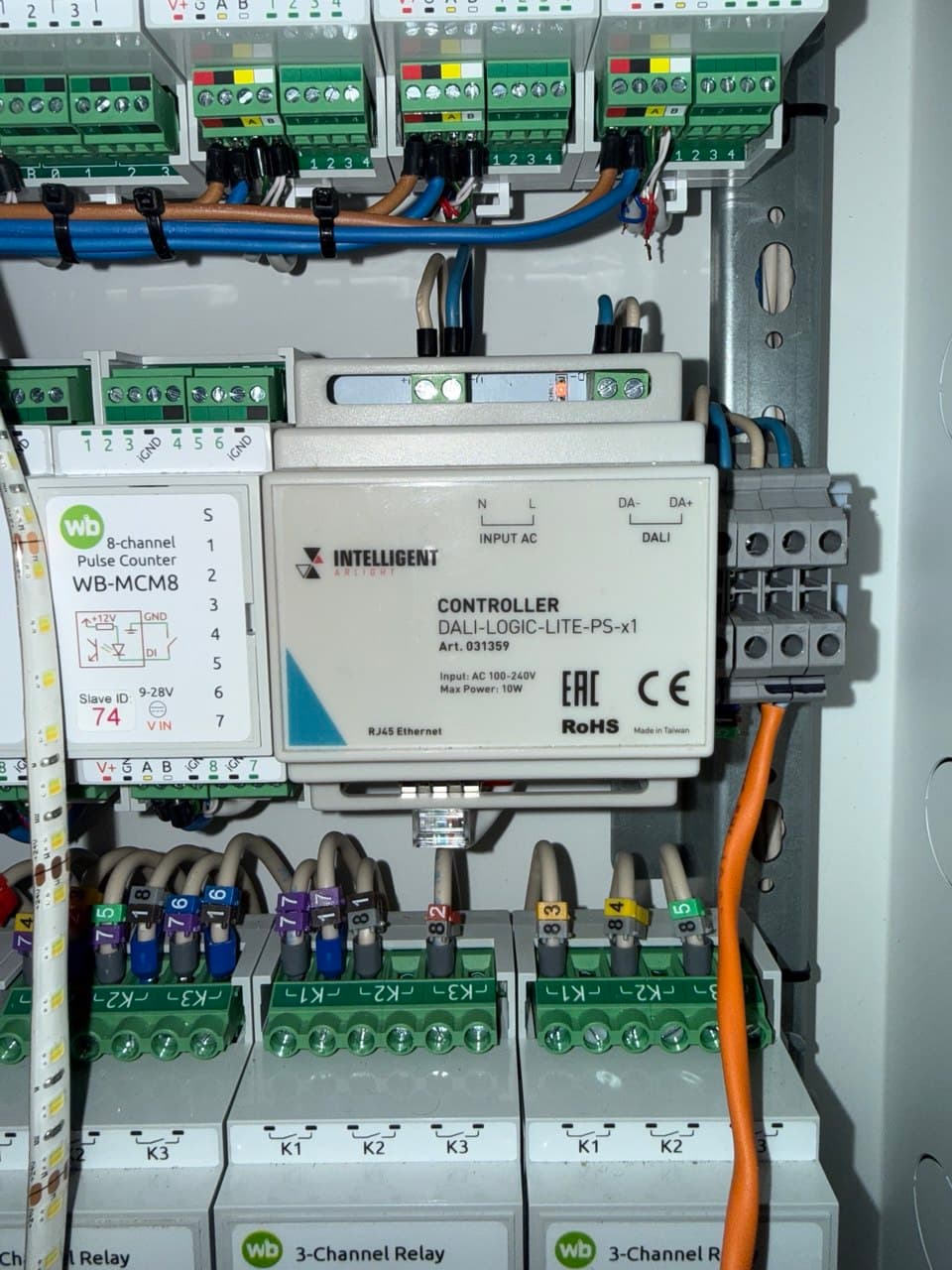

122 INTELLIGENT ARLIGHT DALI-LOGIC-LITE-PS-x1 (Modbus TCP - DALI gateway)
У Вас не видно на скриншотах (обрезано) как настроен Modbus TCP порт.

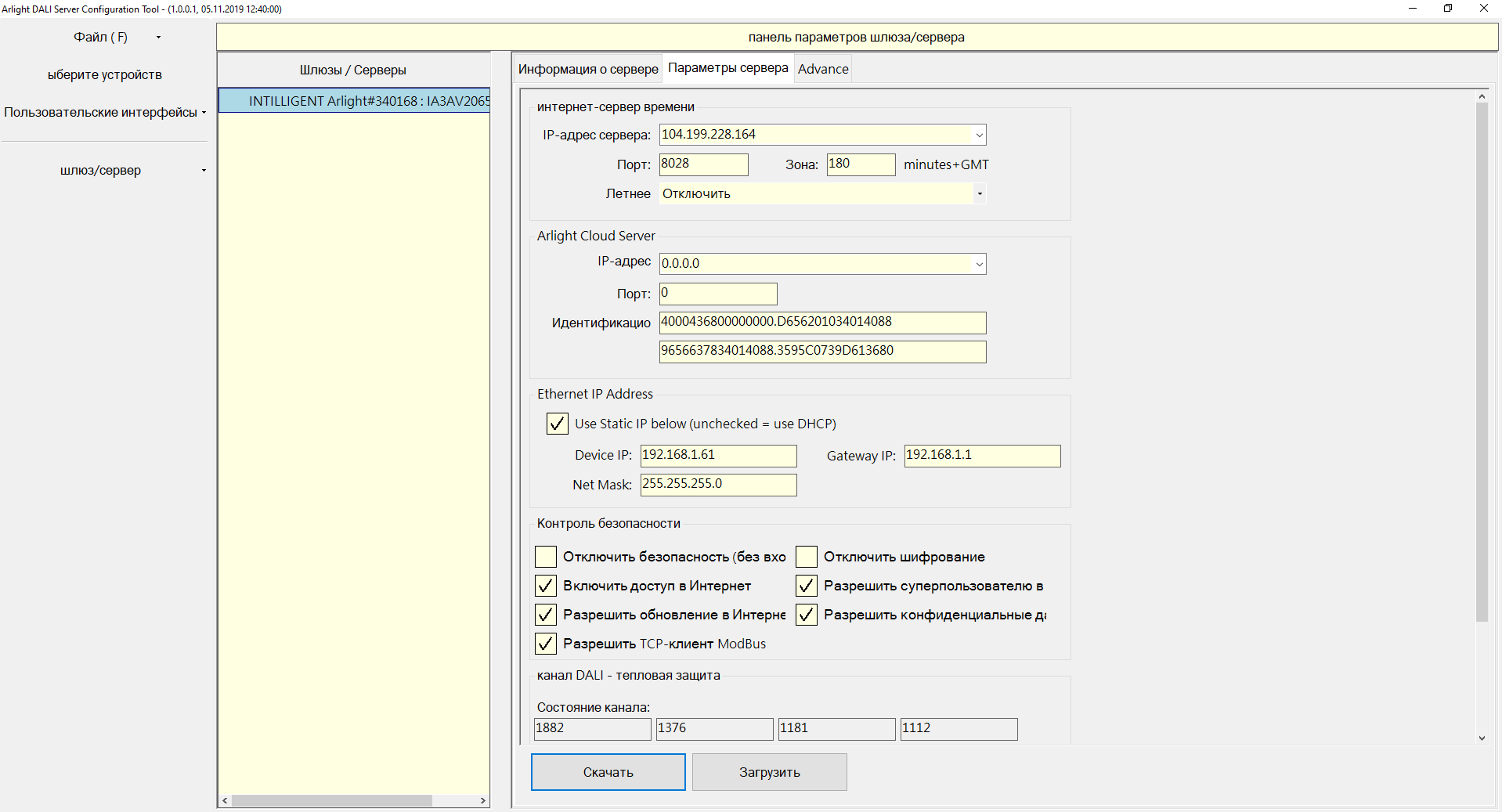

192.168.1.61 это шлюз или контроллер?
Инструкция по настройке здесь: Использование шлюза Arlight DALI-LOGIC-LITE-PS-x1 с контроллером Wiren Board — Wiren Board
Добрый день.
Для начала опросите устройство с помощью modbus_client. Можно и с компьютера тоже.
После удачного опроса - проверьте что параметры заданные для порта совпадают с настройками заданными в wb-mqtt-serial.

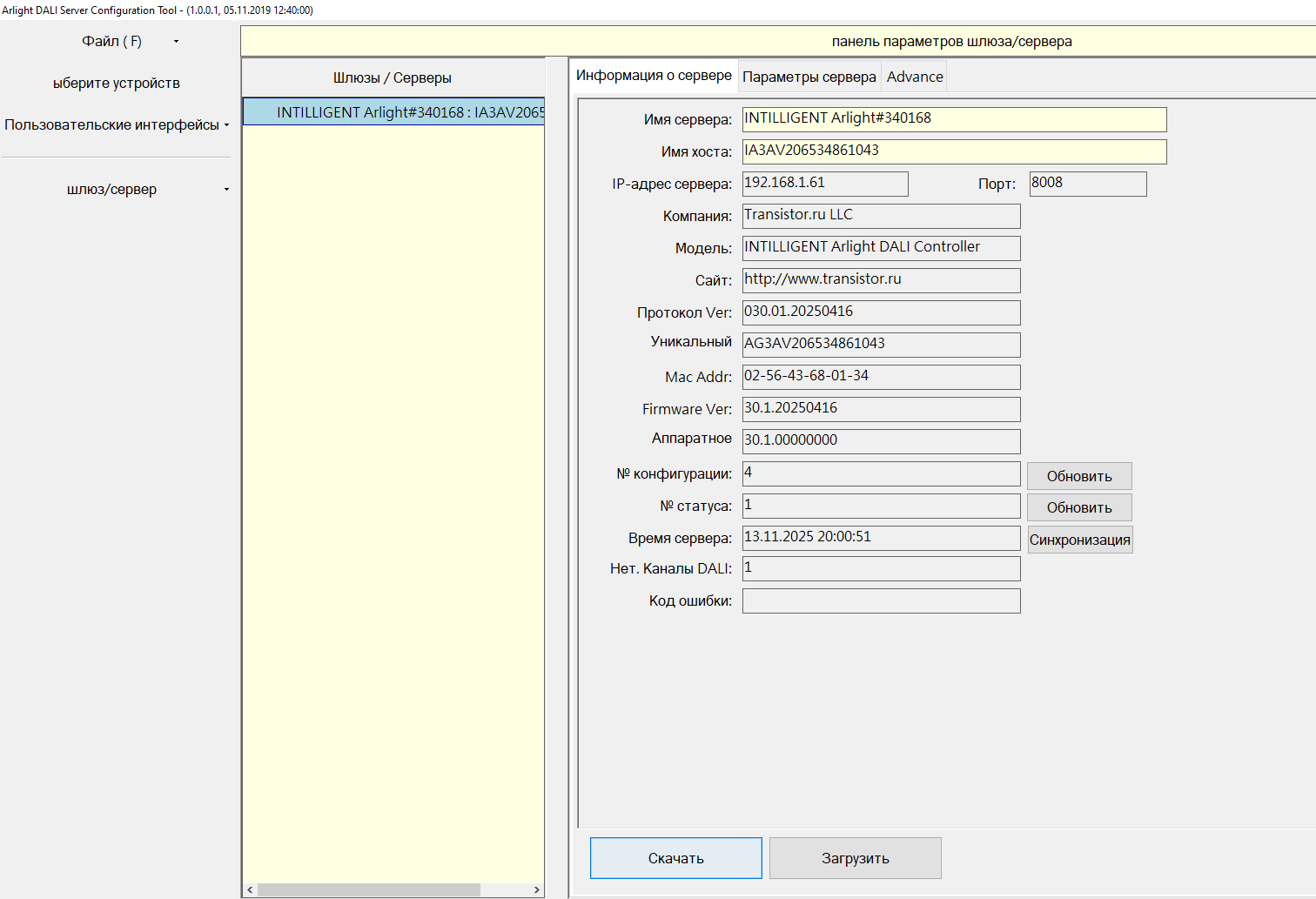

Да, очень важно: какая точная модель используемого шлюза?

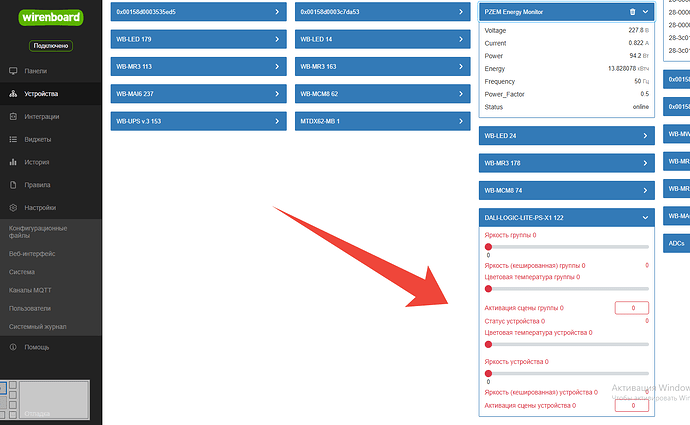

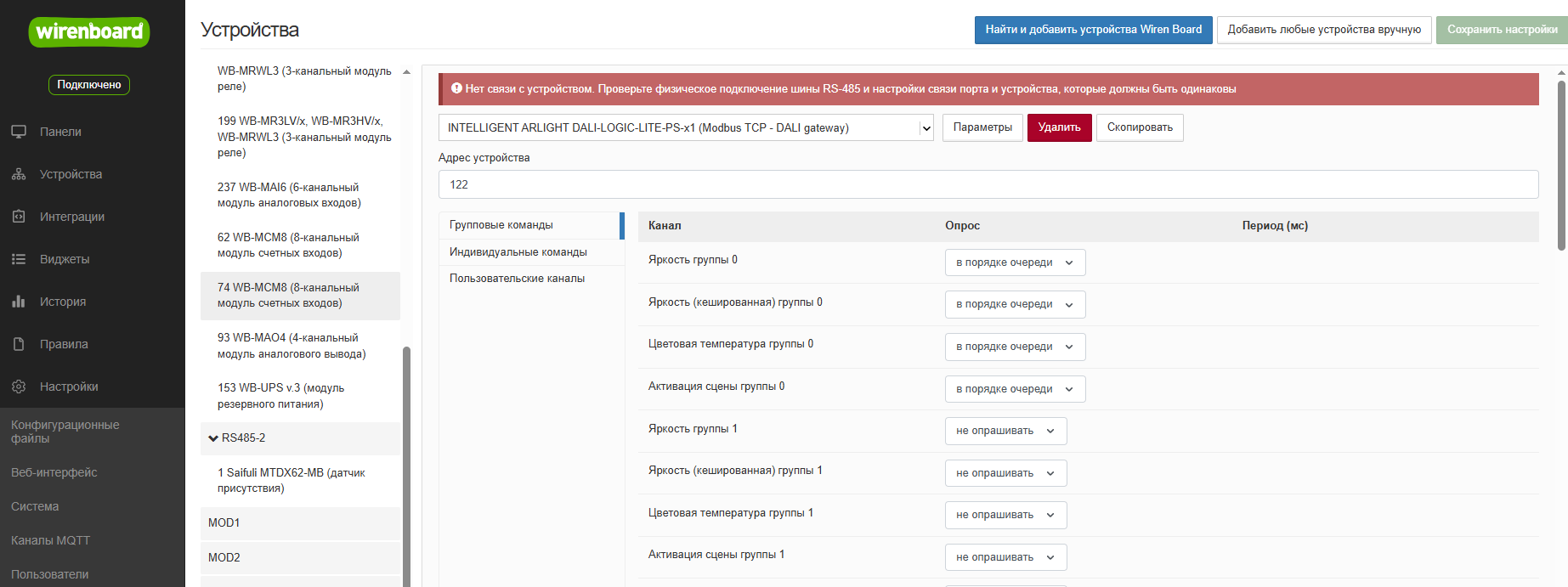

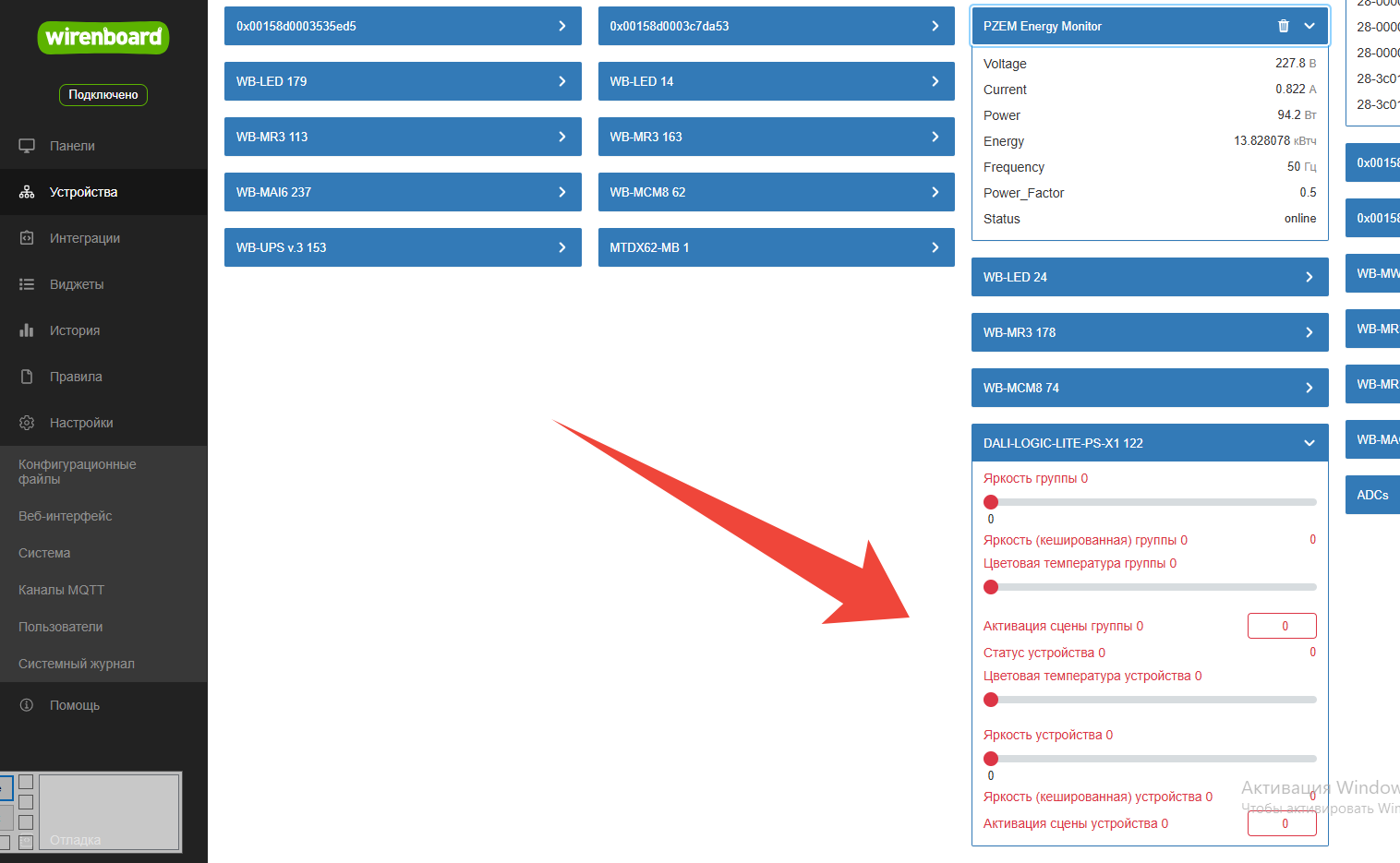

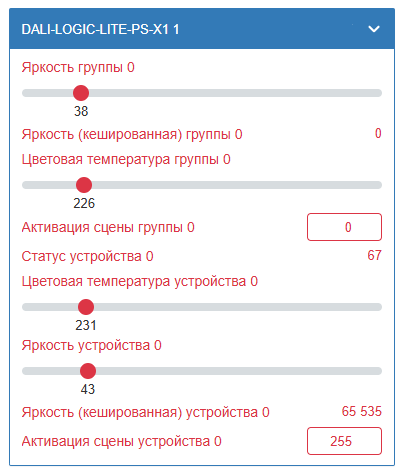

Меня смутило, что устройство как бы Modbus TCP, а внешний вид виртуального устройства, как будто оно подключено по Modbus RTU на физический порт. На скриншоте на каком оно порту не видно.
А нет разницы в отображении к какому порту подключено.

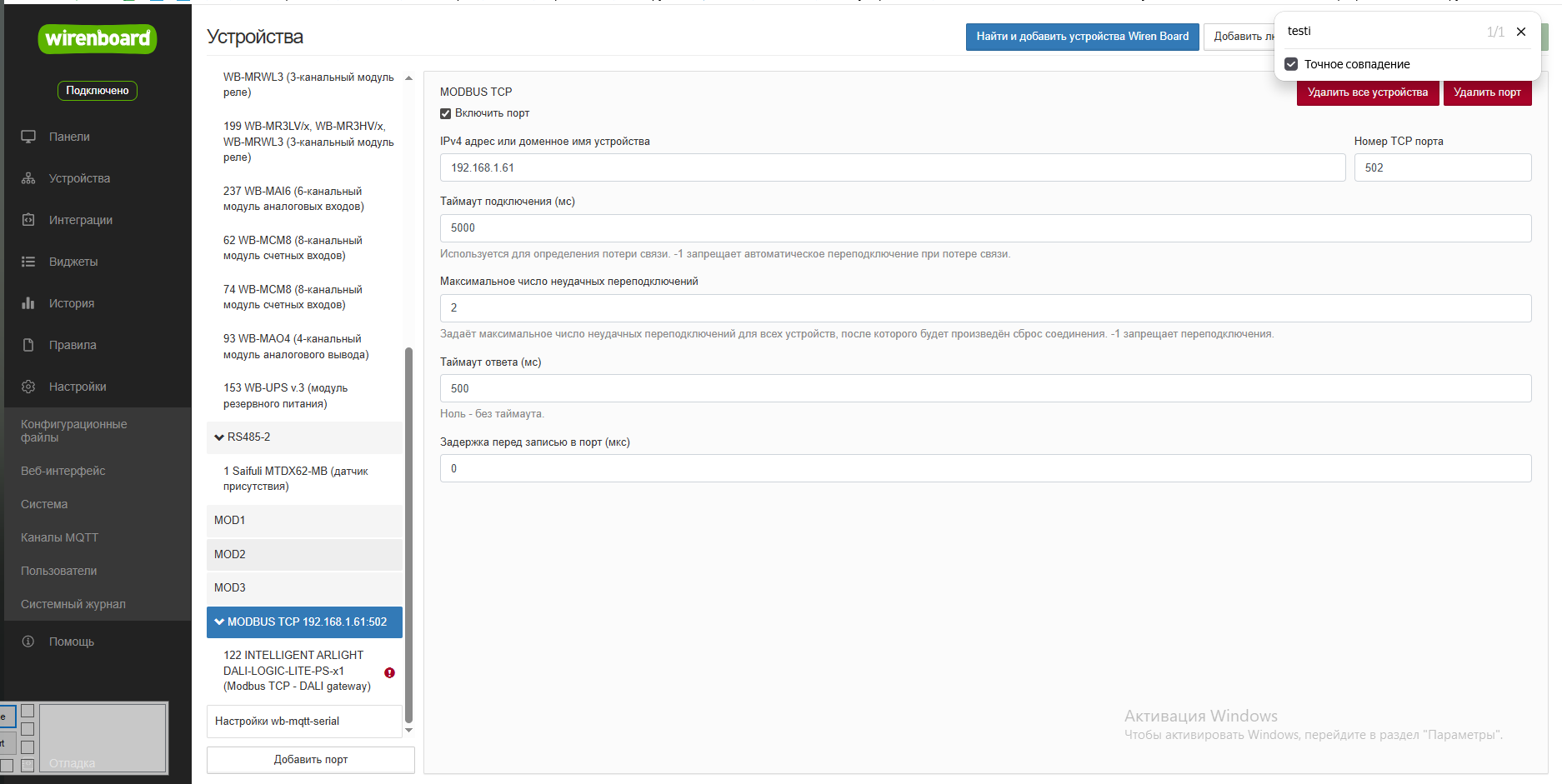

Ну и (из архива) - там действительно настроен TCP порт. И адрес совпадает.
Что сделано:
Проблема:
Вопросы:
Диагностика:
Прошу помочь разобраться с активацией Modbus TCP сервера.
хотя до тестового релиза все работало ну по крайней мере не ругалось
Спасибо!
Если устройство не отвечает на порту Modbus- оно не сможет корректно работать.
Мы не разрабатываем этот шлюз. Соответственно единственный источник знаний о нем - это документация.
но на стабильной версии все работало
Пожалуйста проверьте что устройство доступно по Modbus TCP. В том числе с компьютера. Если вы обновили версию прошивки устройства и оно после этого перестало работать по Modbus TCP - то нужно искать причину в устройстве.
Если про “стабильную версию” - имеете в виду релиз контроллера - то изменение версии никак не может повлиять на стороннее устройство.
Иными словами - устройство (шлюз) должно отвечать.
Не может это быть связанно с роутером ? Потому что когда настраивал бридж и использовал 2 вход интернета на wirenboard все точно работало !
Можете исключить, конечно, для проверки роутер.
Подключение к устройству:
Устройство доступно в сети:

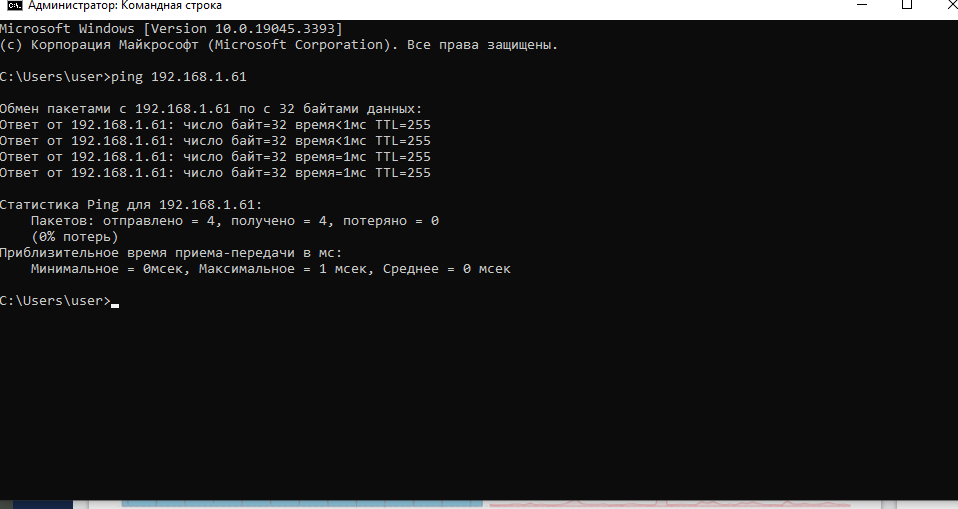

· PING 192.168.1.61 - УСПЕШНО (0% потерь)
· Modbus порт открыт: nc -zv 192.168.1.61 502 - УСПЕШНО
Сетевые настройки:
· IP устройства: 192.168.1.61
· MAC-адрес: 02:56:43:68:01:34
· Порт Modbus: 502/tcp - ОТКРЫТ
· Сетевой интерфейс: Home (Bridge0)
Modbus-диагностика
Поддерживаемые функции:
·
0x03 Read Holding Registers - РАБОТАЕТ
· 0x06 Write Single Register - РАБОТАЕТ
·
0x01 Read Coils - НЕ ПОДДЕРЖИВАЕТСЯ
· 0x02 Read Discrete Inputs - НЕ ПОДДЕРЖИВАЕТСЯ
· 0x04 Read Input Registers - НЕ ПОДДЕРЖИВАЕТСЯ
Активные Modbus-адреса:
· Адрес 1 - основное устройство
· Адреса 2,3,4 - отвечают, данные 0x0000
· Адреса 5-10 - не отвечают
Данные устройства Arlight DALI Logic Lite PS
Системные регистры:
· Регистр 0 (статус): 0x0004
· Регистр 1 (версия): 0x0000
· Регистры 2-3 (серийный): 0x0000 0x0000
· Регистры 4-5 (серийный): 0x0043 0x0043
Каналы освещения:
· Яркость каналов 1-8 (100-107): 0x0004 0x0004 0x0004 0x0004 0x0004 0x0004 0x0004 0x0004
· Состояние каналов 1-8 (200-207): 0x0004 0x0004 0x0004 0x0004 0x0004 0x0004 0x0004 0x0004
Тестирование управления
Успешные операции записи:
· Запись в holding register подтверждена SUCCESS: written 1 elements!
· Управление яркостью каналов доступно SUCCESS: written 1 elements!
· Управление состоянием каналов доступно SUCCESS: written 1 elements!
Вывод:
· Устройство ФИЗИЧЕСКИ РАБОТАЕТ (прямые Modbus-команды проходят)
· Приложение Arlight УПРАВЛЯЕТ светильниками
· Но через wb-mqtt-serial управление НЕ РАБОТАЕТ
Ситуация: Вернул систему с testing на stable версию, повторно выгрузил диагностику. Все настройки выполнены согласно инструкции, устройство уже многократно перенастраивалось, но поведение не меняется. При этом стандартное приложение Arlight успешно подключается и управляет светильниками.
Отчет о выполненных командах Modbus-диагностики
Выполненные команды и результаты:
ping 192.168.1.61
Результат: УСПЕХ
64 bytes from 192.168.1.61: icmp_seq=1 ttl=255 time=0.211 ms
64 bytes from 192.168.1.61: icmp_seq=2 ttl=255 time=0.305 ms
3 packets transmitted, 3 received, 0% packet loss
nc -zv 192.168.1.61 502
Результат: УСПЕХ
Connection to 192.168.1.61 502 port [tcp/*] succeeded!
modbus_client -m tcp -t 0x03 -a 1 -r 0 -c 1 -p502 192.168.1.61
Результат: УСПЕХ
SUCCESS: read 1 of elements:
Data: 0x0004
modbus_client -m tcp -t 0x06 -a 1 -r 0 192.168.1.61 0x1234
Результат: УСПЕХ
SUCCESS: written 1 elements!
modbus_client -m tcp -t 0x06 -a 1 -r 100 192.168.1.61 128
Результат: УСПЕХ
SUCCESS: written 1 elements!
modbus_client -m tcp -t 0x06 -a 1 -r 200 192.168.1.61 1
Результат: УСПЕХ
SUCCESS: written 1 elements!
modbus_client -m tcp -t 0x03 -a 1 -r 0 -c 6 -p502 192.168.1.61
Результат: УСПЕХ
SUCCESS: read 6 of elements:
Data: 0x0004 0x0000 0x0000 0x0000 0x0043 0x0043
modbus_client -m tcp -t 0x03 -a 1 -r 100 -c 8 -p502 192.168.1.61
Результат: УСПЕХ
SUCCESS: read 8 of elements:
Data: 0x0004 0x0004 0x0004 0x0004 0x0004 0x0004 0x0004 0x0004
modbus_client -m tcp -t 0x03 -a 1 -r 200 -c 8 -p502 192.168.1.61
Результат: УСПЕХ
SUCCESS: read 8 of elements:
Data: 0x0004 0x0004 0x0004 0x0004 0x0004 0x0004 0x0004 0x0004
for i in {2..10}; do
modbus_client -m tcp -t 0x03 -a $i -r 1 -p502 192.168.1.61
done
Результат:
· Адреса 2,3,4 - отвечают (данные 0x0000)
· Адреса 5-10 - не отвечают
Все запросы делал через консоль wirenboard !
Отлично.
Собственно в архиве я вижу про это устройство только “Nov 14 18:28:15 wirenboard-AKFIVPUF wb-mqtt-serial[114457]: INFO: [serial device] device modbus:1 is connected”
Ошибок обмена - нет.
Что вот при том в логах wb-mqtt-serial?
Для более точной диагностики - отключите опрос всех портов кроме того на котором сконфигурировано устройство. Затем включите debug для wb-mqtt-serial и пришлите его лог, с момента старта с Debug, после двух-трех минут работы.
отключите опрос всех портов кроме а этот как сделать ?
