Здравствуйте.
GND вентилятора - GND MAO4
0-10V/PWM вентилятора - 1 канал MAO4
Спонтанно вентилятор перестал включаться, на 1 канале MAO4 теперь не более 0.8v.
От MAO4 до вентилятора около 30 метров витой пары. Режим работы был ШИМ, нижний порог 15%, частота по умолчанию.

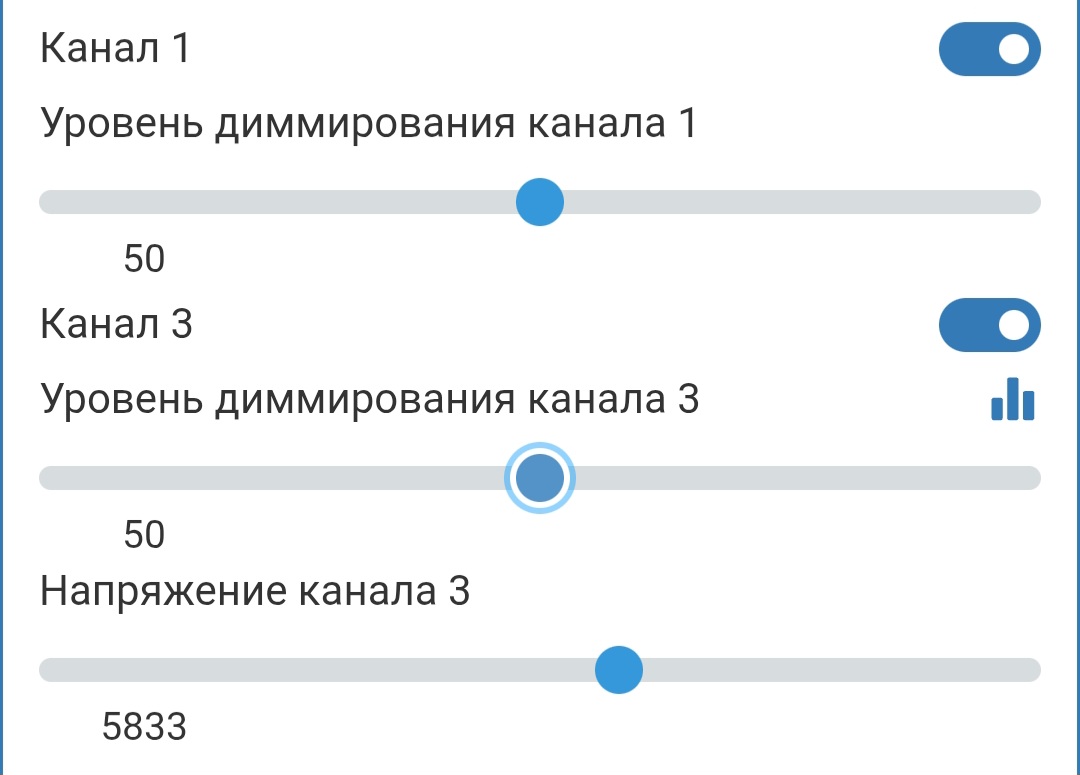

Сейчас поставил режим работы аналоговый, нижний порог 1500 и переподключил в 3 канал - пока работает.

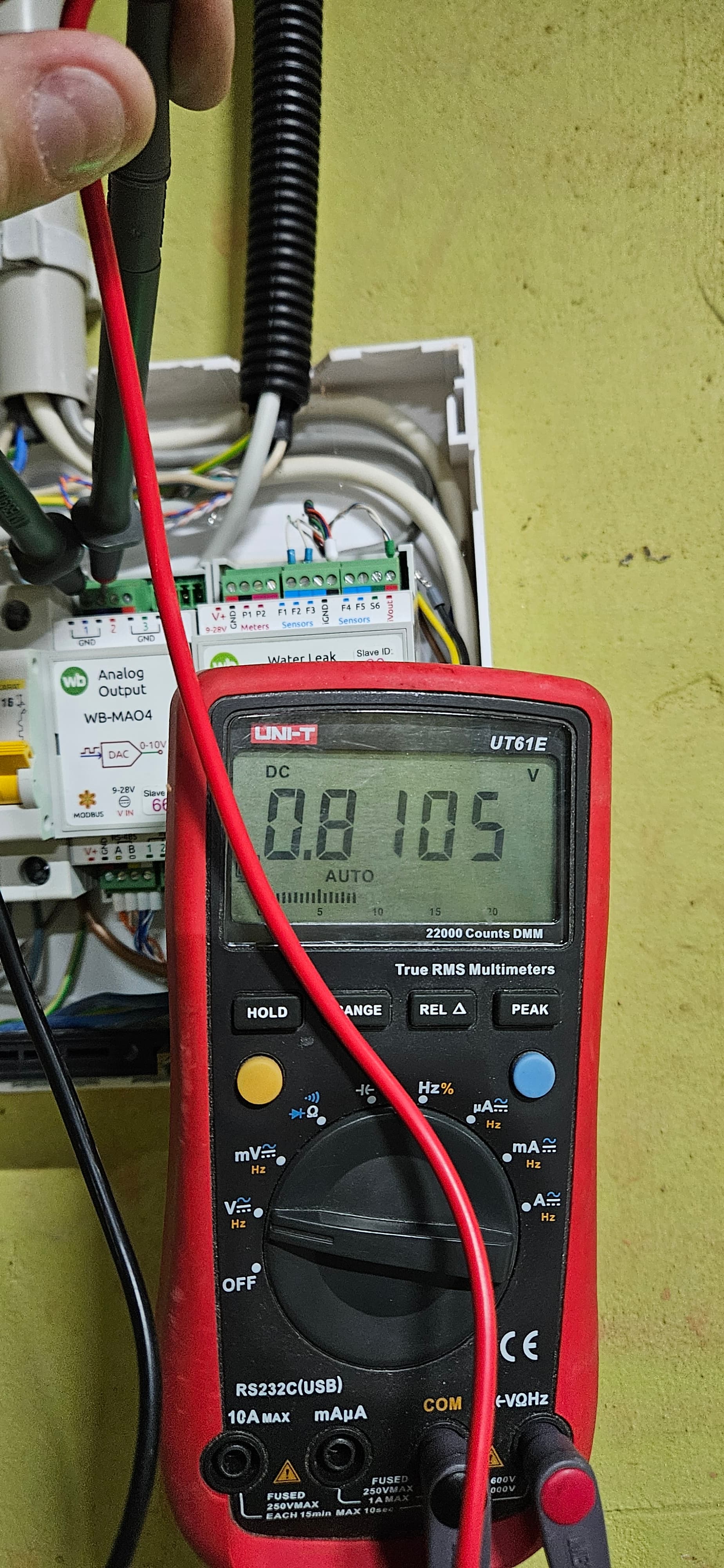

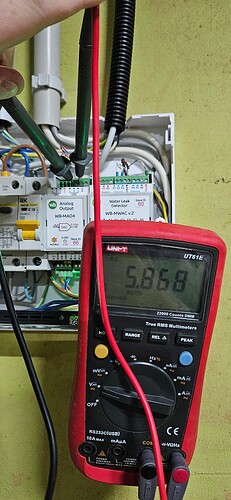

Серийный номер 326956, фото с мультиметром приложил.
Мультиметром в режиме измерения тока в разрыв GND вентилятора - GND MAO4 подойдет?
Это как измерить?) Просто между GND и PWM контактами на вентиляторе? На включенном/отключенном питании вентилятора?
DmitryKur:
Cерийный номер WB-MAO4.
Версию прошивки WB-MAO4
Серийный номер 326956, версия прошивки 2.6.4
Добрый день!
Нам нужно убедиться, что уравнивающий ток между GND отсутствует.
Входное сопротивление или мультиметром или измерить ток от выхода WB-MAO
Прошу так же проверить:
Первый канал WB-MAO, на котором было 0.8 В, при отключении от входа вентилятора 10 В выдает?
Клеммы GND в щите присоединены к PE?
Между GND вентилятора - GND MAO4 ток 0.031 мА.
Нет
Здравствуйте, благодарю за предоставленные данные!
Давайте еще проверю настройки драйвера.
Для диагностики проблемы пришлите, пожалуйста, архив с диагностической информацией контроллера. Создание архива описано в документации .
Так же рекомендую проверить регистры через modbus_client_rpc :
928 (Напряжение на выходе при уровне 100 %)912 (Напряжение на выходе при уровне 0 %)16 (Уровень в процентах %)
Так же с версии прошивки 2.6.3 доступен регистр 65402 “Сброс настроек устройства к значениям по умолчанию” . Таким образом можно исключить ошибки при настройке регистров и сконфигурировать заново.
root@wirenboard:~# systemctl stop wb-mqtt-serial
root@wirenboard:~# modbus_client --debug -mrtu -b115200 -pnone -s2 /dev/ttyRS485-1 -a66 -t0x03 -r928
Opening /dev/ttyRS485-1 at 115200 bauds (N, 8, 2)
[42][03][03][A0][00][01][8A][9F]
Waiting for a confirmation...
<42><03><02><00><64><FC><60>
SUCCESS: read 1 of elements:
Data: 0x0064
root@wirenboard:~# modbus_client --debug -mrtu -b115200 -pnone -s2 /dev/ttyRS485-1 -a66 -t0x03 -r912
Opening /dev/ttyRS485-1 at 115200 bauds (N, 8, 2)
[42][03][03][90][00][01][8A][90]
Waiting for a confirmation...
<42><03><02><05><DC><FF><42>
SUCCESS: read 1 of elements:
Data: 0x05dc
root@wirenboard:~# modbus_client --debug -mrtu -b115200 -pnone -s2 /dev/ttyRS485-1 -a66 -t0x03 -r16
Opening /dev/ttyRS485-1 at 115200 bauds (N, 8, 2)
[42][03][00][10][00][01][8B][3C]
Waiting for a confirmation...
<42><03><02><00><32><7C><5E>
SUCCESS: read 1 of elements:
Data: 0x0032
приложен диагностический архив, доступен только сотрудникам поддержки
(439,1 КБ)
В 928 регистре осталось значение 100 после использование в режиме ШИМ, поменял на 10000, напряжение на 1 канале проверю завтра.
Добрый день! Удалось проверить?
LazyDev
23.Октябрь.2025 14:28:59
11
Добрый
Однако в режиме ШИМ вентилятор не включается ни с первого, ни с третьего канала. Может мне просто заказать ещё один MAO4 и проверить с ним для исключения/подтверждения проблемы?
Добрый день!
Думаю, что лучше разобраться. Маловероятно, что есть проблема с WB-MAO4.
LazyDev
23.Октябрь.2025 14:37:39
13
Я пробовал менять делитель на 24/8/1 - без эффекта.
За формирование ШИМ отвечает та же часть схемы, что и за сигнал 0-10v? Могу ещё подкинуть карманный осциллограф на следующей неделе.
Да, если бы что-то произошло с выходным каскадом, то и напряжение не регулировалось бы в аналоговом режиме.
Если есть такая возможность, то можно точно проверить.
Здравствуйте!
Могу ли я ещё чем-либо помочь?
