Подключение Haier YCJ-A002

Всем привет, пытаюсь завести адресную карту YCJ-A002 в связке с WB. В инструкции на сайте

Использование адаптера кондиционера Haier YCJ-A002 с контроллером Wiren Board — Wiren Board.

написано - “подключите в соответствующий разъем кондиционера”. У меня канальные Haier-ы - в инструкции ссылка на разьем CN9, который в одном случае просто отсутствует на плате, а во втором - подписан как PUMP и имеет всего два контакта (а нужно три).

Обращения к дилерам и официальное представительство пока не дали никакого результата. Возможно, вы на примере ваших кондиционеров расскажете - куда “втыкать” эту коробочку )))

Кстати, я пробовал подключить ее в порт для проводного пульта управления (WIRED CONTROLLER CN22), но какое-то странное поведение - мигают раз в три минуты лампочки COM и RS485 на плате YCJ-A002 и при этом она не определяется в WB - по инструкции - лампочки должны мигать постоянно. Все переключатели выставлял правильно - формат работы и адрес платы.

вот детали - возможно, поможет в решении вопроса

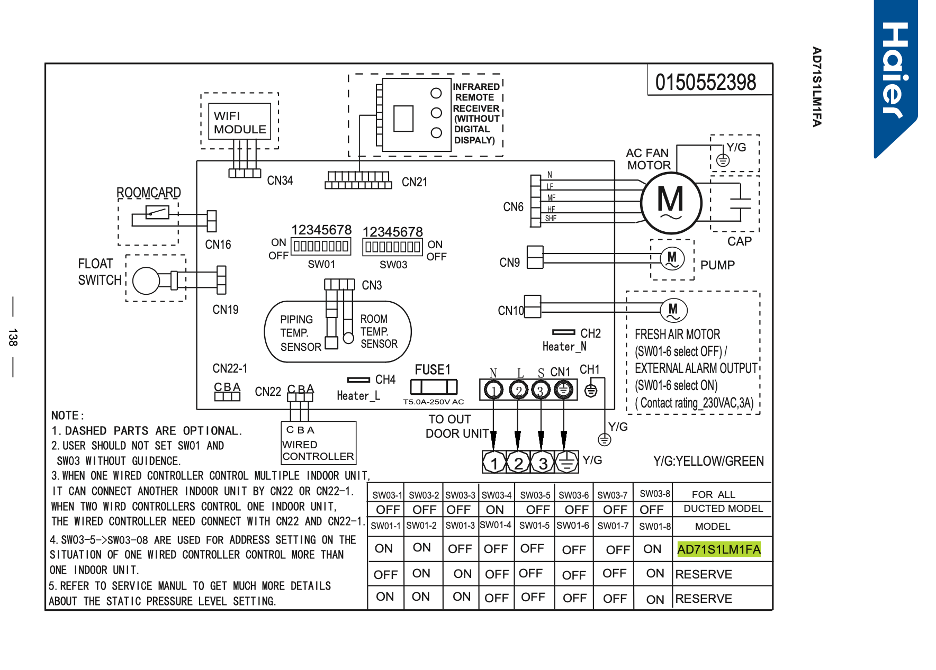

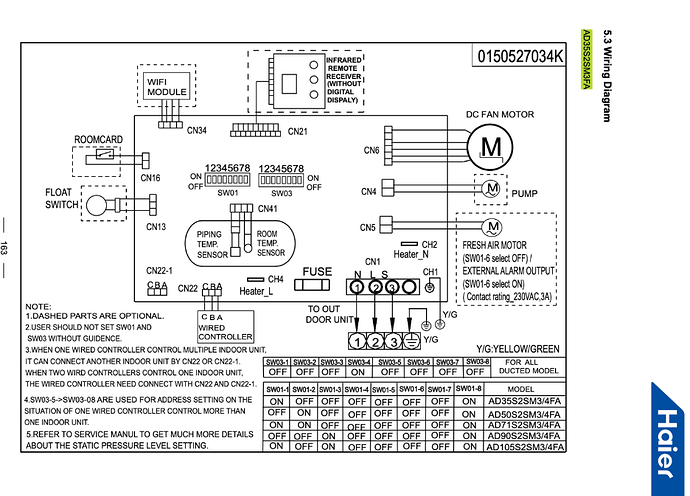

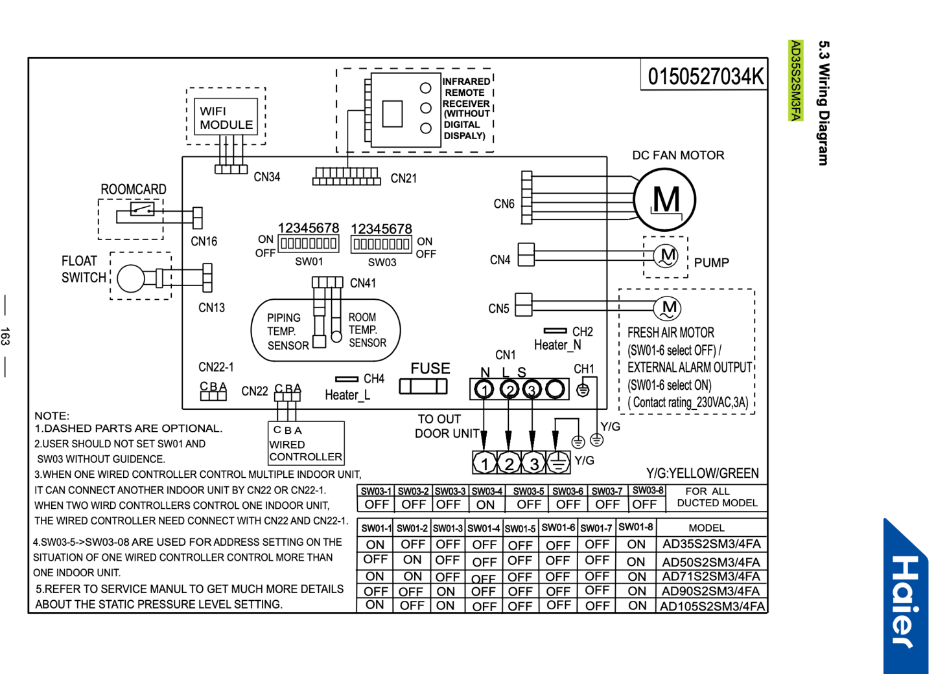

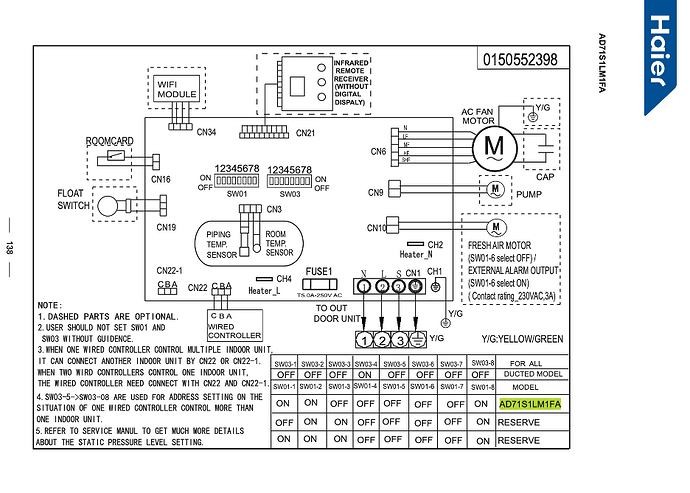

Модели внутренних блоков

• AD35S2SM3FA
• AD71S1LM1FA

По инструкциям - эти модели совместимы и порт для подключения CN9 - но его нет (((


Что интересно - тот же ONOKOM подключается в CN34 - но там 4 коннектора.

Добрый день!

Точно подсказать куда подключать адаптер Haier YCJ-A002 к вашим моделям не могу, так как не имел с ним опыта. Думаю нужно искать документацию на эти блоки, если там нет этой информации, то обращаться в техподдержку HAIER.

Прежде чем подключать к контроллеру, рекомендую проверить связь по Modbus RTU любой другой программой.

Поддержка пока не отвечает что-то внятное. Буду пробовать проверять связь через компьютер, но смущает, что диод RS485 мигает раз в три минуты.

Я бы не рекомендовал подключать к разного вида разъемам без точной информации. Возможно блоки вовсе не поддерживают этот адаптер - нужно уточнять.

1 лайк

По документации - поддерживают. Но вот куда “вставлять” не понятно (((

На этот вопрос может дать ответ только понятная документация или сам производитель климатического оборудования.

Я ищу людей, которые в реальной жизни подключали это устройство.

Даже деньги готов заплатить за услугу )))

Рекомендую поинтересоваться у пользователей нашего чата Telegram: View @wirenboard
или у партнеров.

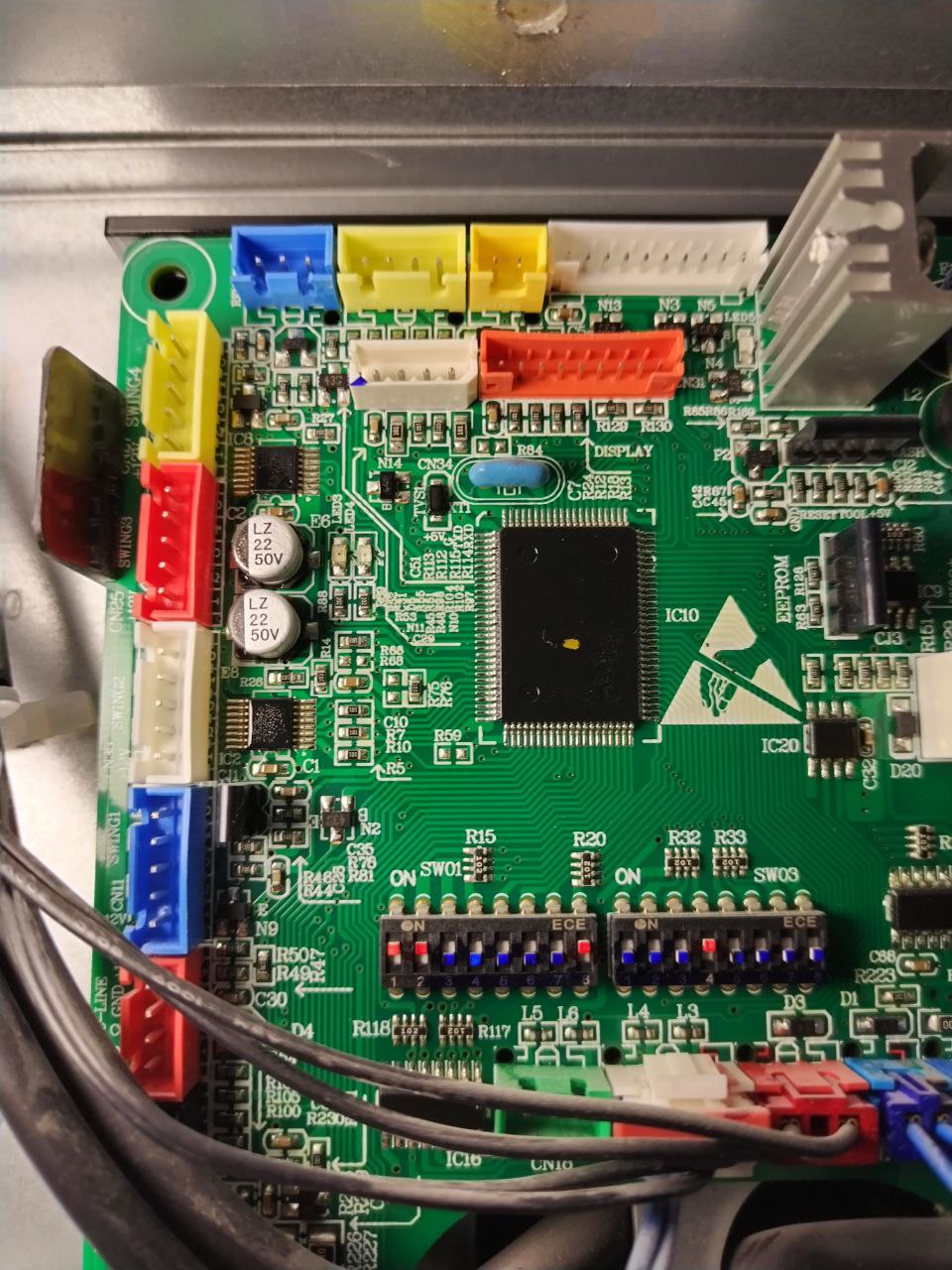

В итоге разобрался сам. По факту получилось так, что документация реально не соответствует действительности, Даже на обороте крышки, под которой плата - все указано как-то “верхнеуровнево”,

Сравните схемы выше из переписки с платой.

Нужный мне коннектор - синий, даже надпись REMOTE присутствует. Ну и завелось все нормально.

2 лайка

Благодарю, что поделились полезным опытом!
