Хочу всё управление освещением сделать на выключателях JUNG, уж больно они мне понравились: в одном блоке можно разместить до 4-х кнопок, смотряться весьма симпатично, при этом каждая кнопка может нажиматься ещё и вверх и вниз.
Модуль, который мне нужен, называется 4248TSM (это с максимальным количеством зон - 8 штук), вот ссылка https://www.jung.de/ru/online-catalogue/70599749/?article=4248TSM. Описание подключения доступно тут: https://downloads.jung.de/public/en/pdf/operating_instructions/en_42xxtsm_82568133.pdf.

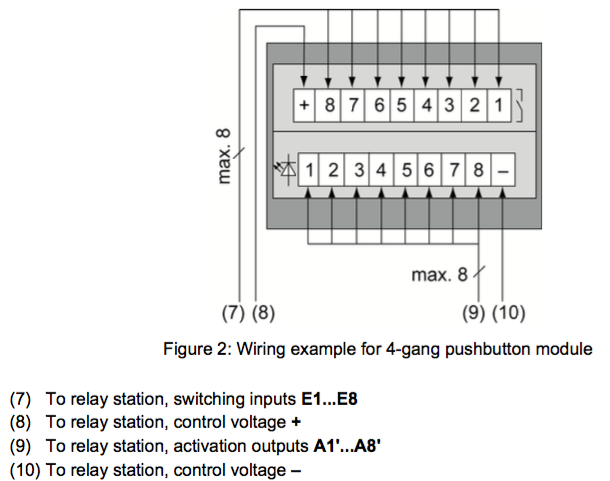

Данный выключатель типа “сухой контакт”, рассчитанный на напряжение до 24 вольт, подключается следующим образом:
Меня смущает следующее: “To relay station, control voltage +”. В то время как для релейных модулей WB-MRM2-mini, WB-MR3xV и WB-MR6xV указано, что подключается “земля”. Плюс есть в выключателе JUNG ещё 9 разъёмов для подсветки, никак не возьму в толк, как их запитать правильно.
Добрый день, Николай!
Да, очень симпатичный выключатель! Из описания не очень понятно, но, кажется, что общий “плюс” – это некоторое соглашение, поскольку выключатели предназначены для работы в комплекте с релейным модулем того же производителя. Думаю, и “минус” можно делать общим, что делает их совместимыми с нашими устройствами В России есть продавцы этих выключателей – вы можете связаться с ними, чтобы уточнить все досконально. Если удастся – отпишитесь пожалуйста, сюда. Индикаторы соединены по схеме с общим катодом – опять-таки, с учетом совместимого релейного модуля. У наших устройств нет специальных выводов для дополнительных индикаторов, так что если вы захотите их задействовать, эту схемотехническую особенность придется учитывать.
К контроллеру Wirenboard вы можете приобрести боковой модуль расширения WBIO-DO-SSR8 для управления отдельно светодиодами (через движок правил). Вероятно, для каждого диода потребуются токоограничивающие резисторы.
