Добрый день!
Не могли бы подсказать, можно ли подключать модуль WB-MCM8 в режиме наличия напряжения (источник 24В).
К сожалению, в документации Модуль дискретных и счётных входов WB-MCM8 не нашел информацию.
Спасибо!
Здравствуйте.
К сожалению не может.

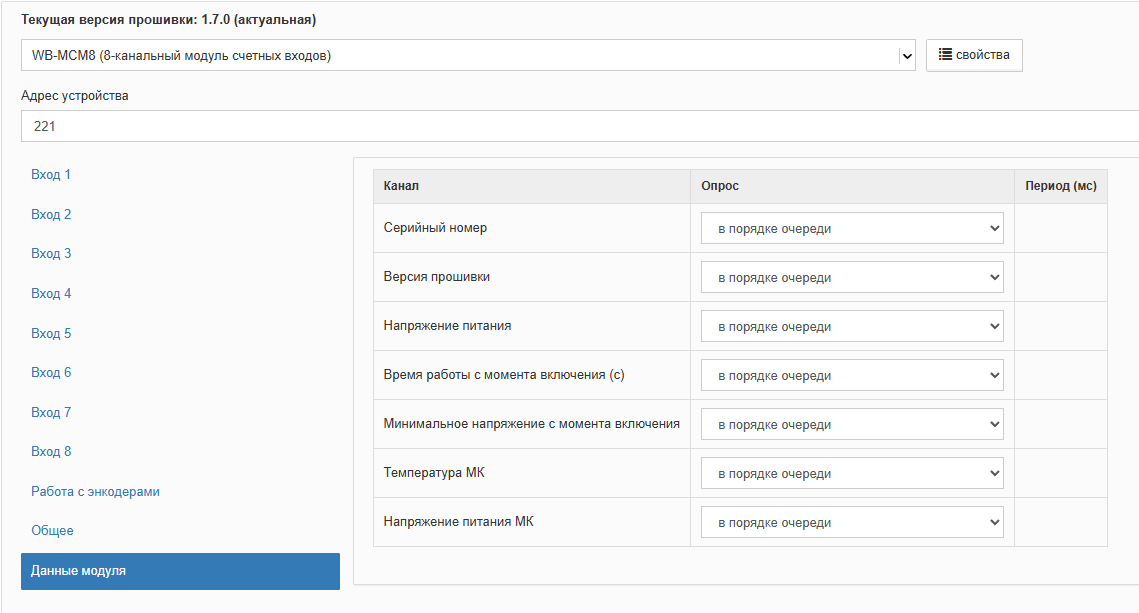

Опрашивает только напряжение питания и МК.

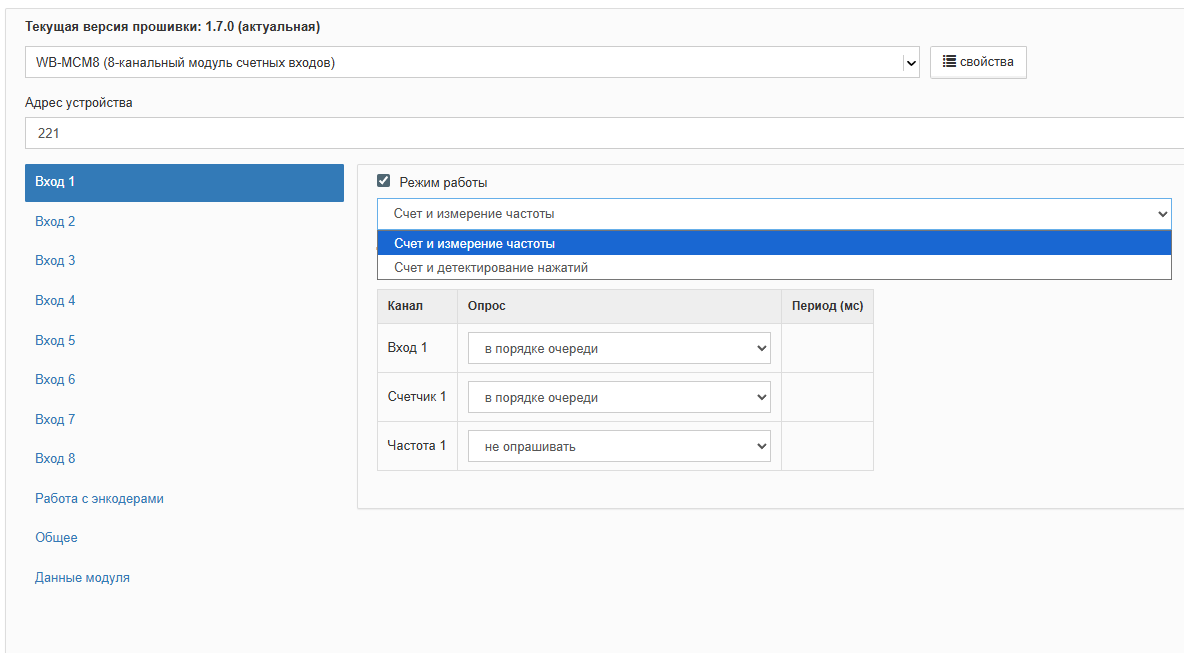

На входах опрашивает кол-во нажатий и частоту импульсов.
А если все таки подключить дискретные выходы с другого контроллера (0 / 24V) напрямую к входам WB-MCM8, также соединив iGND входа модуля с общим GND, входы модуля WB-MCM8 могут сгореть?
Так делать нельзя, для решения вашей задачи правильно будет использовать цифровые входы DI на контроллере, обозначены А1-А4, если необходимо будет много то рекомендую использовать модуль расширения дискретных входов WBIO-DI-WD-14
В описании указано
WB-MCM8 предназначен для подключения сигналов типа «сухой контакт» и «открытый коллектор»
Не могли бы уточнить, как правильно подключать открытый коллектор NPN и PNP типа к этому модулю?
В параметрах модуля указано что до 40 вольт на входе может быть.
Соответственно если напряжение на входе относительно iGnd будет 12 и выше - то состояние входа будет “0”. Если напряжение будет менее ~4В то “1”.
1 лайк
Здравствуйте.
Поправлюсь спасибо коллегам, не сразу понял ваш контекст.
Вы можете использовать WB-MCM8 в режиме наличие напряжения.
Так же если подать напряжение из DO другого контроллера вы увидите наличие на входах.
Ещё раз извиняюсь.
1 лайк
Спасибо большое за разъяснение по поводу прямого подключения дискретных выходов из одного контроллера к входам модуля WB-MCM8.
Но не могли бы ещё одно небольшое уточнение не по теме сделать по поводу схемы подключения датчиков с открытым коллектором к входам модуля WB-MCM8?

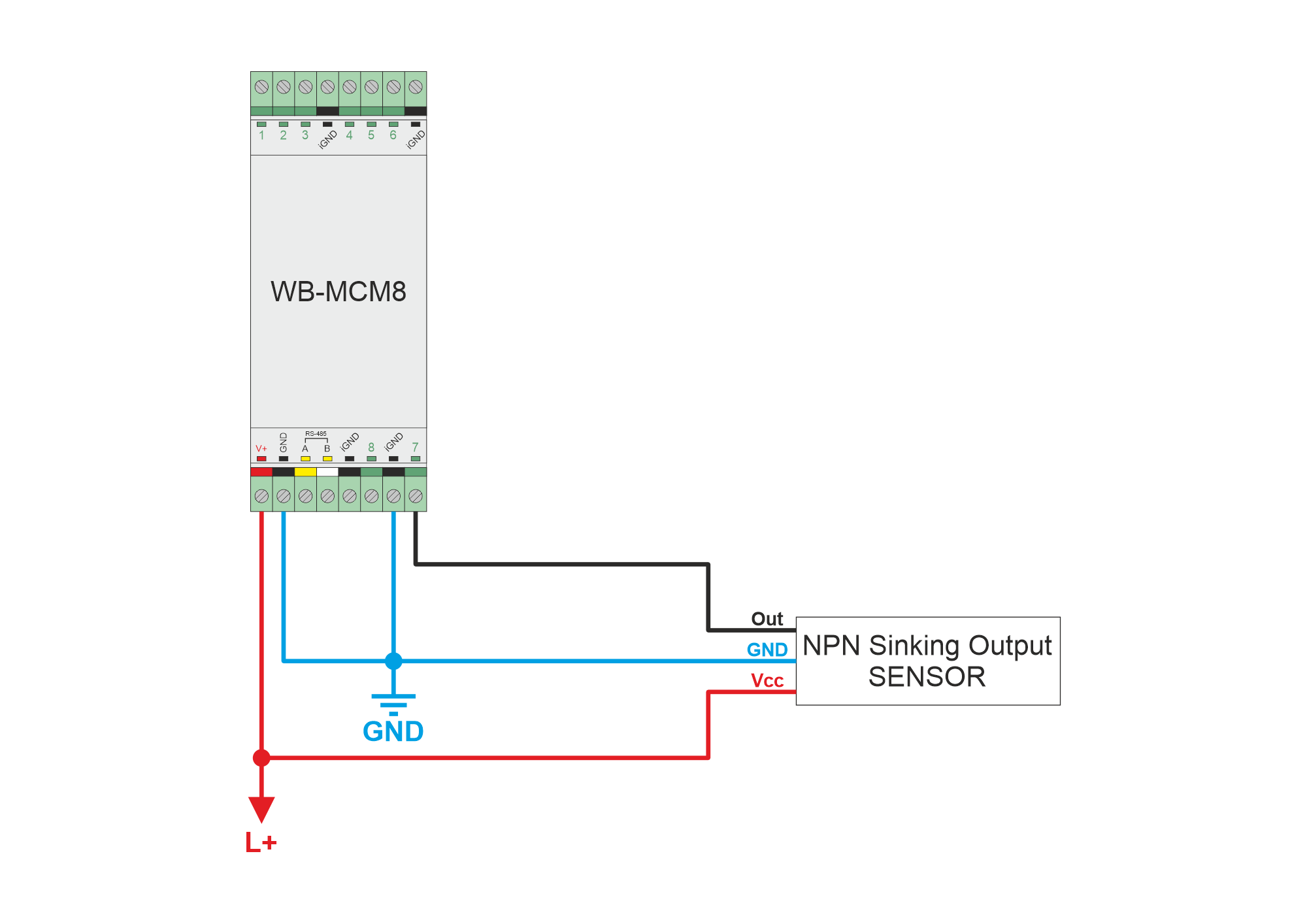

Датчики NPN типа я подключаю к этому модулю по такой схеме
Правильно ли это подключение и как изменится схема если датчик будет PNP типа?
Правильно.
Для PNP нужно шунтировать вход резистором на землю. Резистор посчитать так чтобы ток через него при неактивном PNP был достаточен для того чтобы хорошо притянуть вход, более 2мА.
1 лайк
Огромное спасибо! Теперь все ясно.
