Wiren Board 6: Модуль расширения "сухие контакты" (WBE2-DI-DR-3)

Добрый день! Нужна информация через какие GPIO работать с модулями расширения, в документации номера GPIO на слоты MOD1 & MOD2 отсутствуют. На MOD3 имеются номера GPIO, но у меня в этом слоте отсутствует модуль ).

Добрый день, Александр!
Вот на этой странице документации указаны все GPIO, которые используются с MODx разъемами.

Я эту страницу изучил до буквенно ) Если посмотрим на таблицы с MOD1 & MOD2 , мы не увидим номеров GPIO в отличии от таблицы с MOD3. Настоятельно требую конкретно указать номера GPIO для MOD1 & MOD2 ! Заранее большое спасибо.

wb.alexander, поправим документацию, спасибо, не заметил!
Пока поправляем, вот волшебная формула:
для GPIOx_IOy номер GPIO number вычисляется так:
n=(x-1)*32+y
Например,
для GPIO1_IO24: n= (1-1)*32+24 =24,
для GPIO4_IO22: n= (4-1)*32+22=118

Огромное спасибо !!! Ща попробую …

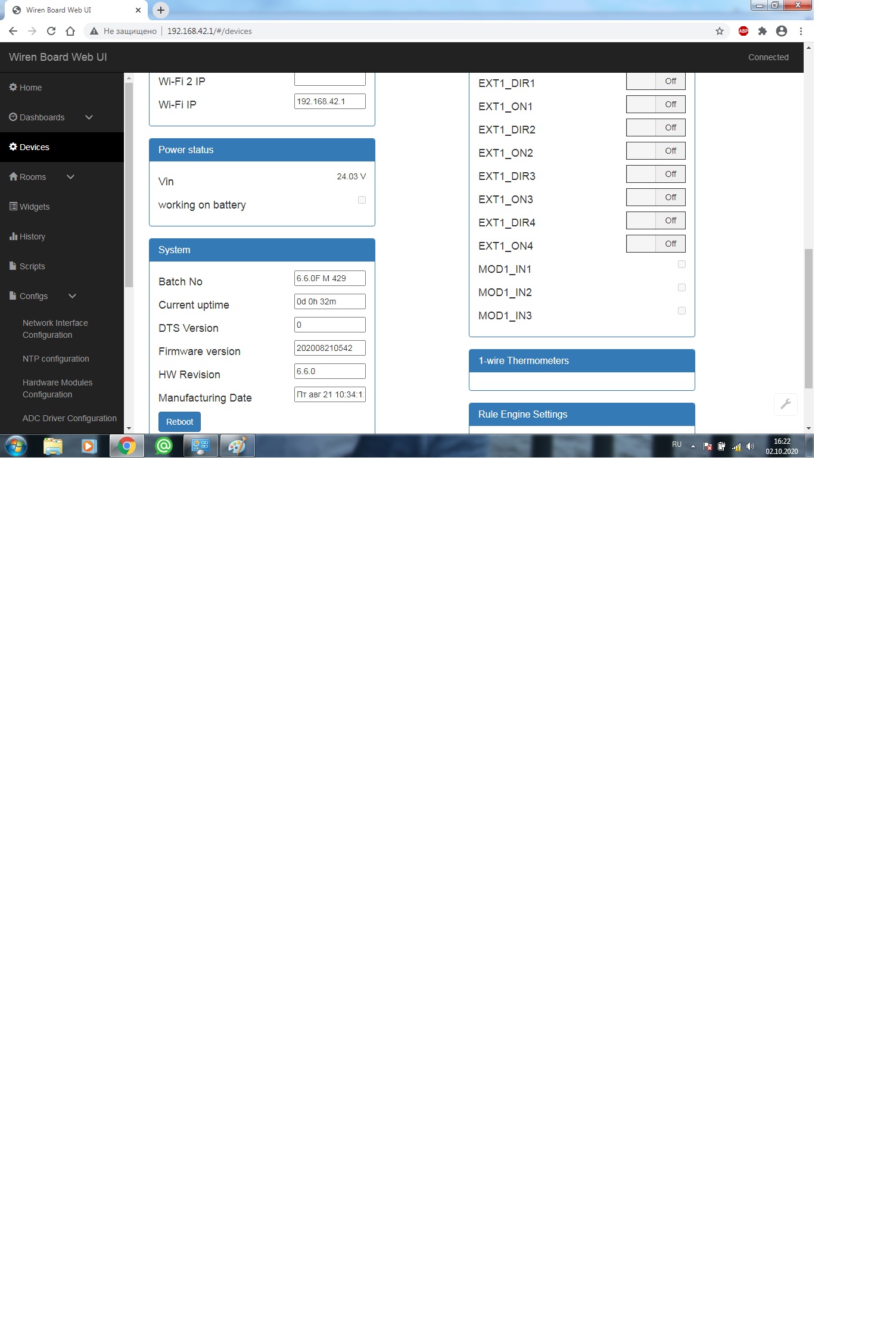

Здраствуйте! Подскажите, должно ли что-то происходить в интерфейсе при замыкании контактов MOD OUT 1 (01, 02, 03)? В раздел Configs => Hardware Modules Configuration его добавил. В интерфейсе во вкладке Devices появились значения MOD1_in1, MOD1_in2, MOD1_in3, но при замыкании вышенаписанных контактов в интерфейсе ничего не происходит. Так и должно быть?

Разобрался! Так как я новичок, упустил один момент))

1 Like
