Добрый день!
Приобретал 4 реле WB-MR6C v.3 заказ № 198480
Подключено комбинированное питание от сети 230 В и клемм V+/GND
Ранее при перегрузке контролера все реле переходили в автономный режим, сейчас 1 из реле отключается. Как только контролер включается устройство работает корректно.
Скачков напряжения не было но и при вводе стоит реле контроля напряжения
SE RESI9 A63
Устройство с SN: 151853
Здравствуйте.
Прошу пояснить:
Благодарю за ответ.
Здравствуйте.
Если у вас есть подозрение на неработающий встроенный в WB-MR6C v.3 блок питания, то отключите “низковольтное” питание от этого модуля (от клеммы V+) , оставив “высоковольтное” С1 / С2 / N и проверьте работоспособность реле от контроллера.
Естественно, шину А/В и GND к контроллеру оставьте подключенными.
Реле отключается
Т.е. связь ModBus с этим реле становится недоступной (питание реле только “высоковольтное”), верно?
Да верно
В таком случае, если на клеммах С1 (С2) + N точно есть напряжение питания, то практически однозначно можно сделать вывод, что встроенный в реле БП неисправен.
Поспешил с выводами, возможно есть и другие варианты.
Думаю, что представители компании WB предложат вам соответствующий выход из данной ситуации.
P.S. я не являюсь сотрудником WB
PPS Вопрос в качестве ликбеза - если регистр 19 = 1 , то связь с устройством (ModBus) при выполнении данного условия (нет низковольного питания) прерывается? Или связь сохраняется, но устройство ведет себя по алгоритму “безопасный режим” в соответствии с настройками и не реагирует на управление через ModBus?
Здравствуйте.
Это частично верно. Устройство не игнорирует управление по Modbus, если оно сохраняется на физическом уровне. Данное значение является тригером для событий, которые определяют положение контактов реле. При этом, если по шине придет команда о смене положения - устройство его выполнит.
Спасибо.
Век живи-век учись.
Вам следует подключиться к контроллеру по SSH
systemctl stop wb-mqtt-serial
После завершения работы с modbus_client запустите драйвер обратно:
systemctl start wb-mqtt-serial
modbus_client --debug -mrtu -pnone -s2 /dev/ttyRS485-1 -a99 -t3 -r19
где:
/dev/ttyRS485-1 — последовательный порт контроллера (убедитесь, что используете соответствующий порт);
-a99 — Modbus адрес устройства WB-MR6C v.3 (введите адрес своего устройства).

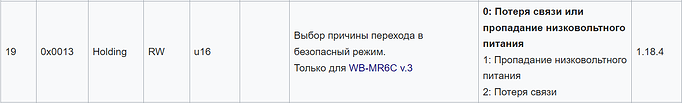

-r19 — номер регистра для чтения (19 — Выбор причины перехода в безопасный режим).

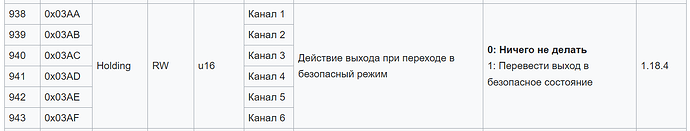

Аналогичным образом покажите что у вас записано, например, в 938 регистре:
Прошу прислать сюда вывод консоли.
modbus_client --debug -mrtu -b115200 -pnone -s2 /dev/ttyRS485-1 -a4 -t3 -r19
Opening /dev/ttyRS485-1 at 115200 bauds (N, 8, 2)
[04][03][00][13][00][01][75][9A]
Waiting for a confirmation…
<04><03><02><00><00><74><44>
SUCCESS: read 1 of elements:
Data: 0x0000
modbus_client --debug -mrtu -b115200 -pnone -s2 /dev/ttyRS485-1 -a4 -t3 -r938
Opening /dev/ttyRS485-1 at 115200 bauds (N, 8, 2)
[04][03][03][AA][00][01][A4][3B]
Waiting for a confirmation…
<04><03><02><00><00><74><44>
SUCCESS: read 1 of elements:
Data: 0x0000
Здравствуйте.
Данные, которые вы прислали, говорят о том что безопасный режим активируется при событии «Потеря связи или пропадание низковольтного питания», однако канал 1 (регистр 938) ничего не делает при переходе модуля в данный режим.
Вам следует выполнить следующие конфигурации в шаблоне:
После выполнения данных действий прошу поделиться результатом.
Проблема сохранилась.
Давайте сделаем финальную проверку:
Добрый день.
Таким образом, какое фактическое поведение канала 1 при отключении слаботочного питания?
При отключении слаботочного питания реле выключается.
