Коллеги, привествую
Решил возобновить эту дискуссию, так как пытаюсь подключить эти включатели через WB-M1W2 v.3 и не могу понять, почему не срабатывают счетчики нажатий.

Использую следующие модели выключателей livolo: VL-FC2HC-2G, VL-C701CH-12.

Схема подключения из документации, пришлось подключать выключатель по схеме термометра: “+5V” → “+”; “GND” → “-”; “W1” → “IN”

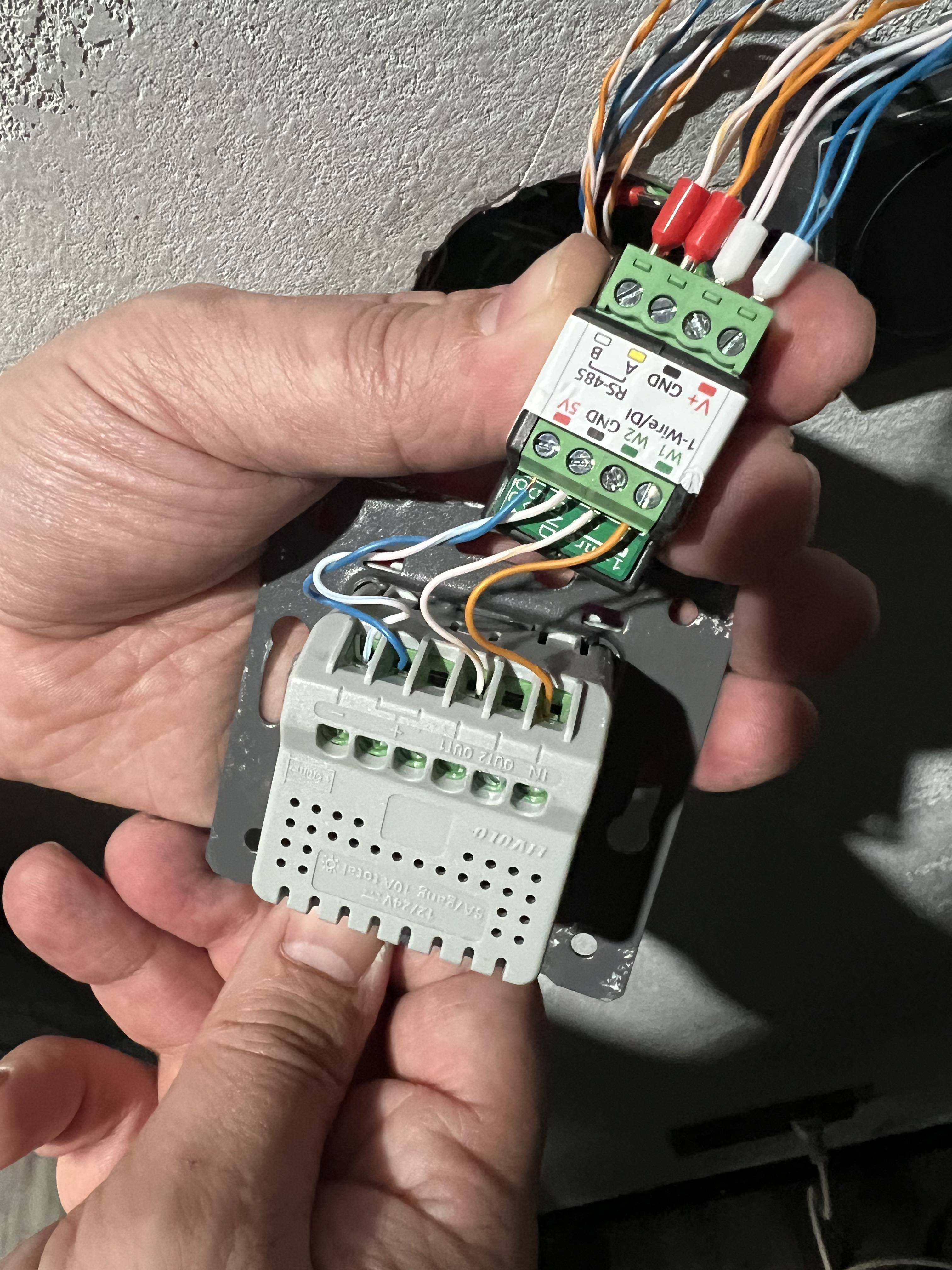

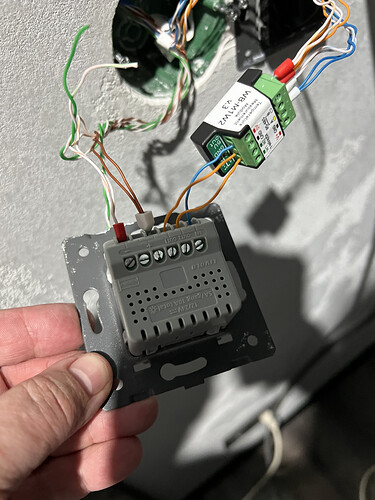

Выключатель с двумя кнопками подключил аналогично, но на два входа (см. фото)

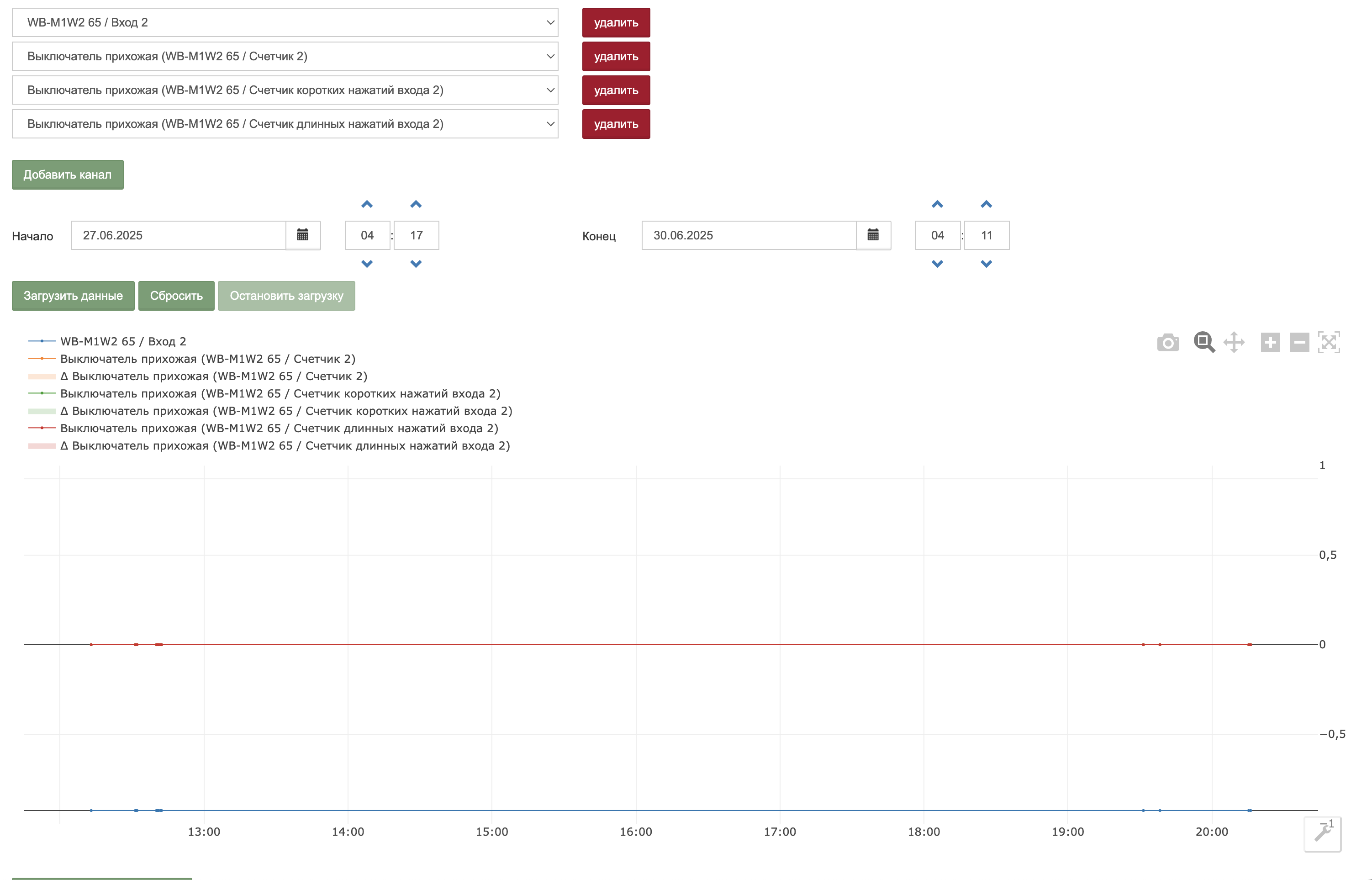

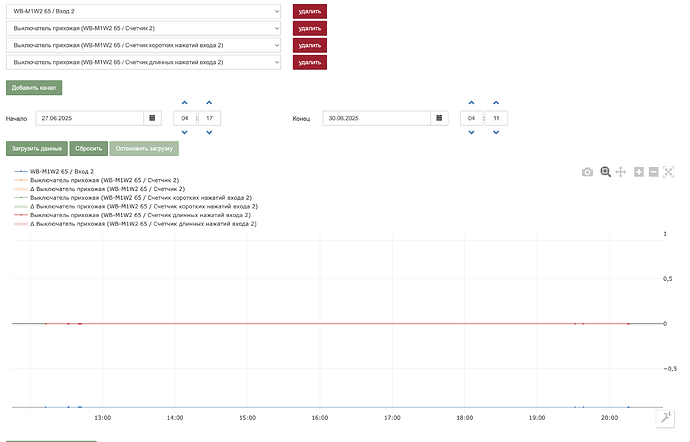

В истории счетчиков все выглядит вот так:

Прошу подсказать что я подключаю не так и как можно продиагностировать?

[BrainRoot]

Добрый день.
Предлагаю для начала проверить - работает ли модуль WB-M1W2. Отключите подключеное к нему устройство и сымитируйте срабатывание выключателя, замыкая вход(ы) модуля, W1 и W2 на Gnd.
Из документации устойства:

Что именно на выходах подключенного к WB-M1W2 выключателя? Если напряжение - то модуль не рассчитан на одачу внешнего наприяжения на входы и может выйти из строя.

[vserge]

Добрый день.
Спасибо за оперативный ответ.

1. работу модуля по предложенной вами схеме протестировал - все отлично работает, включая различные виды нажатий.
2. К сожалению, не было возможности проверить, что выдает выключатель на выходе - постараюсь эту проверку в выходные.

Для конструктивного диалога выкладываю дополнительно скан инструкции по подключению от выключателя.
2025-07-02_074213-среднийразмер.pdf (458,7 КБ)

А также сделал фотографии устройства в разборе:

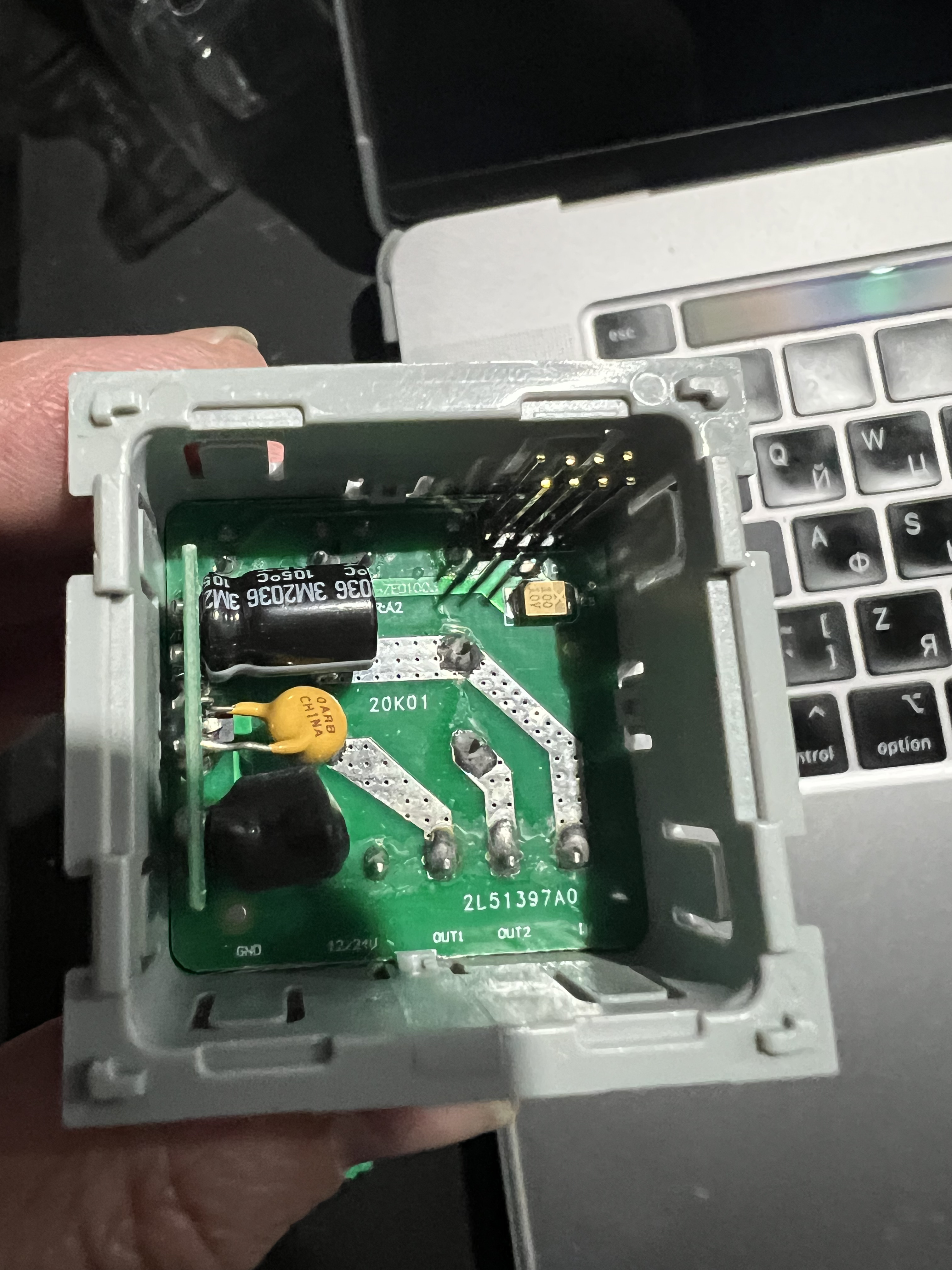

Вид выключателя без защитной пластиковой панели:

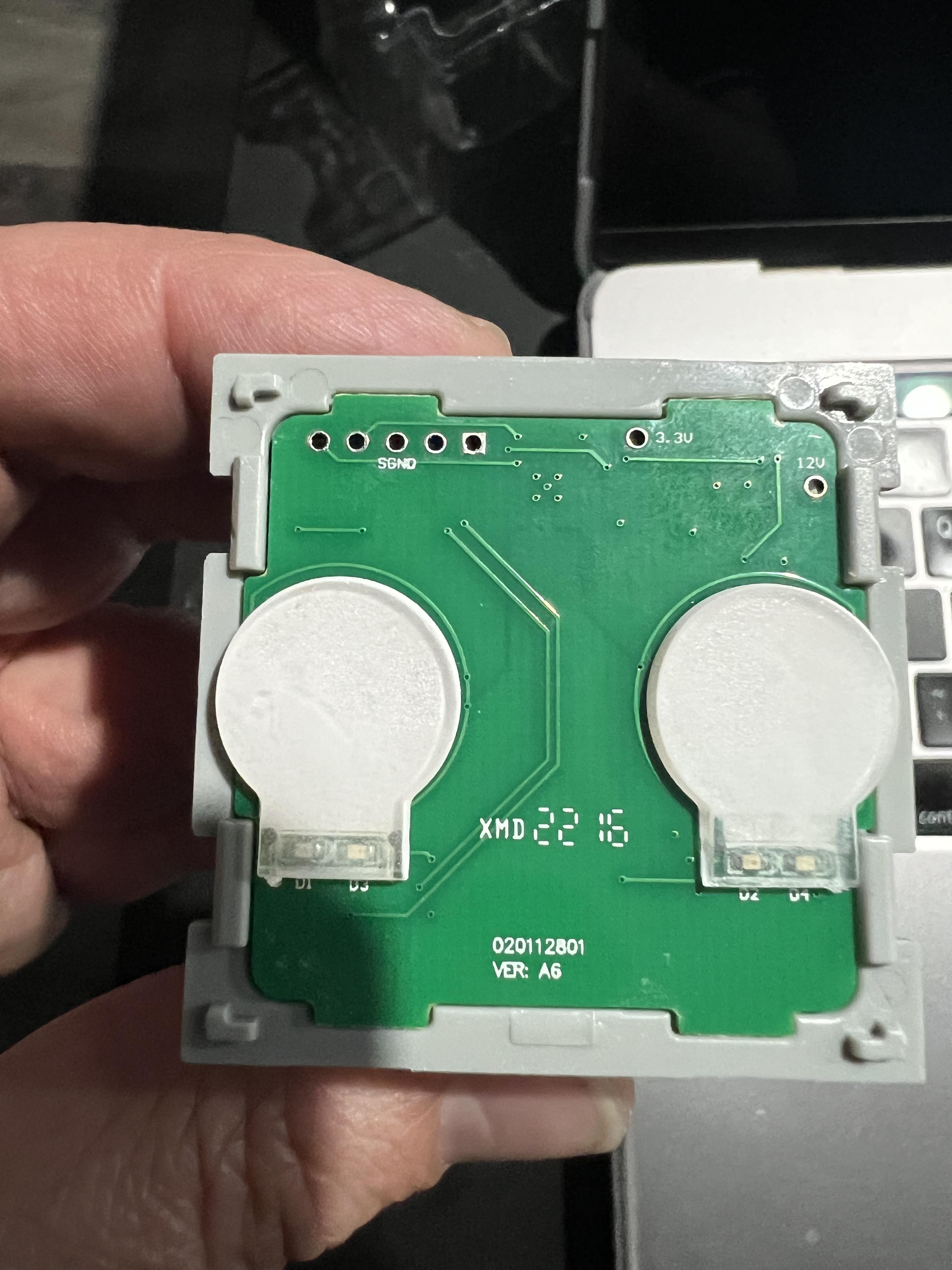

обратный вид платы выключателя

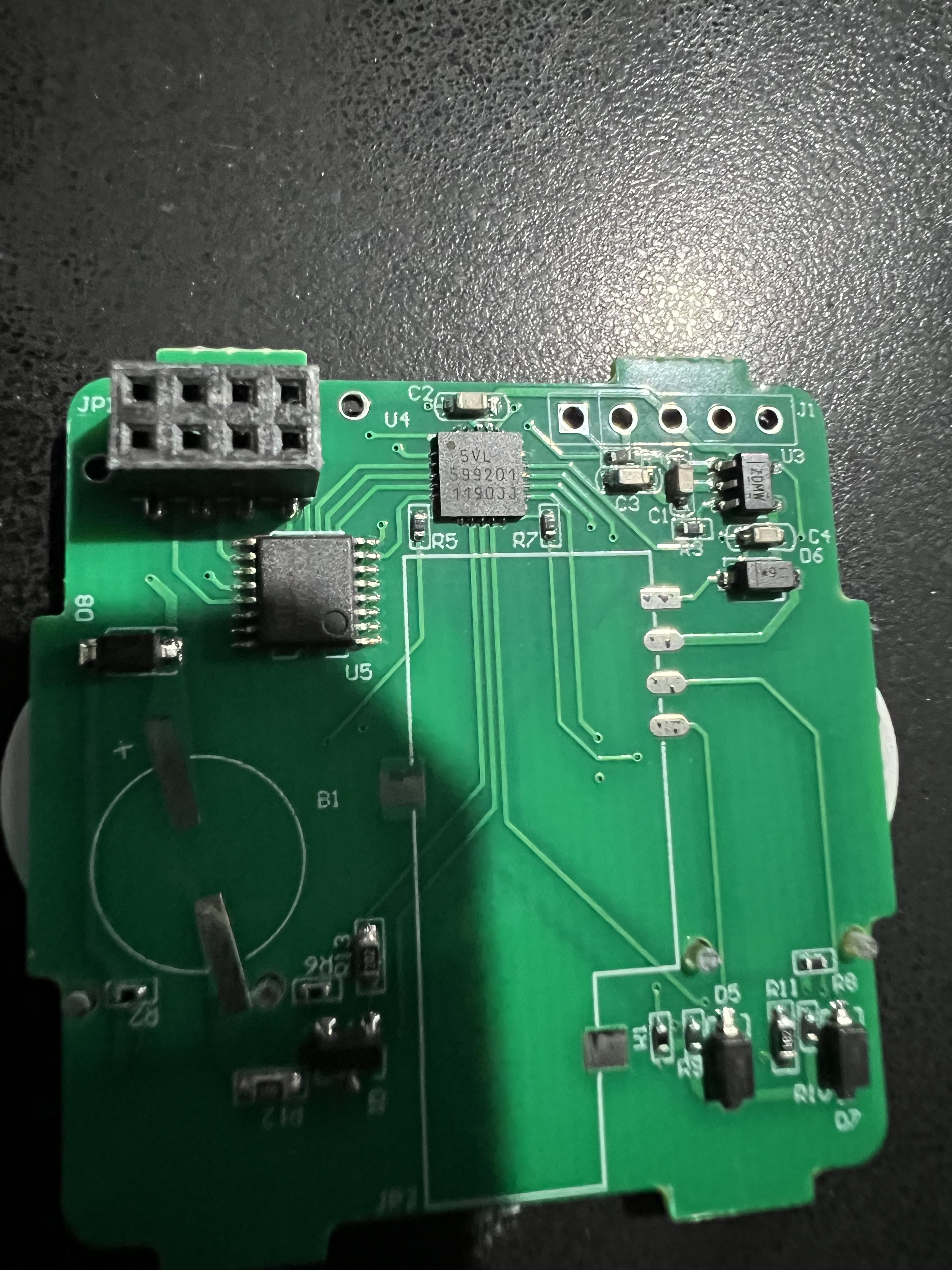

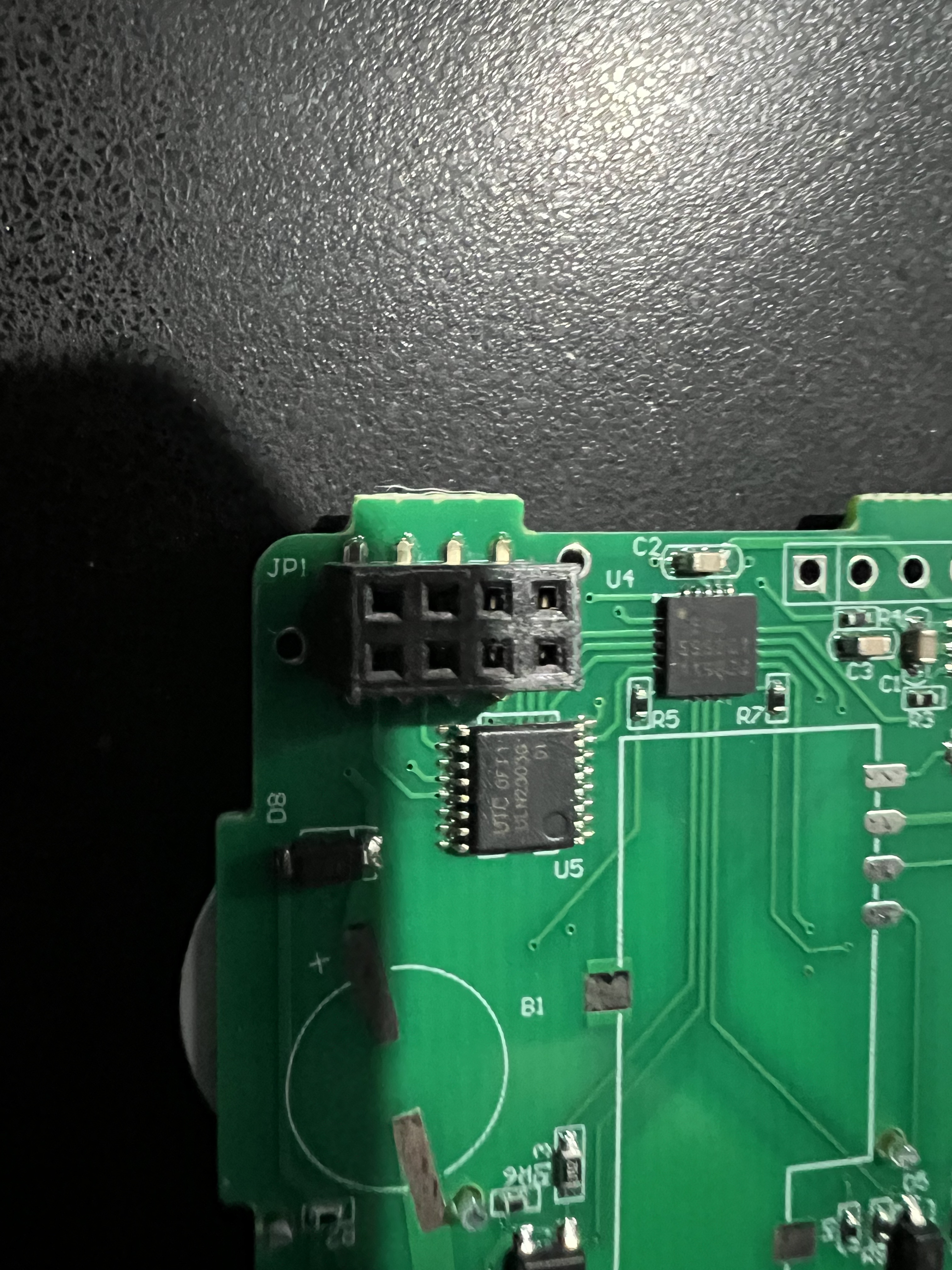

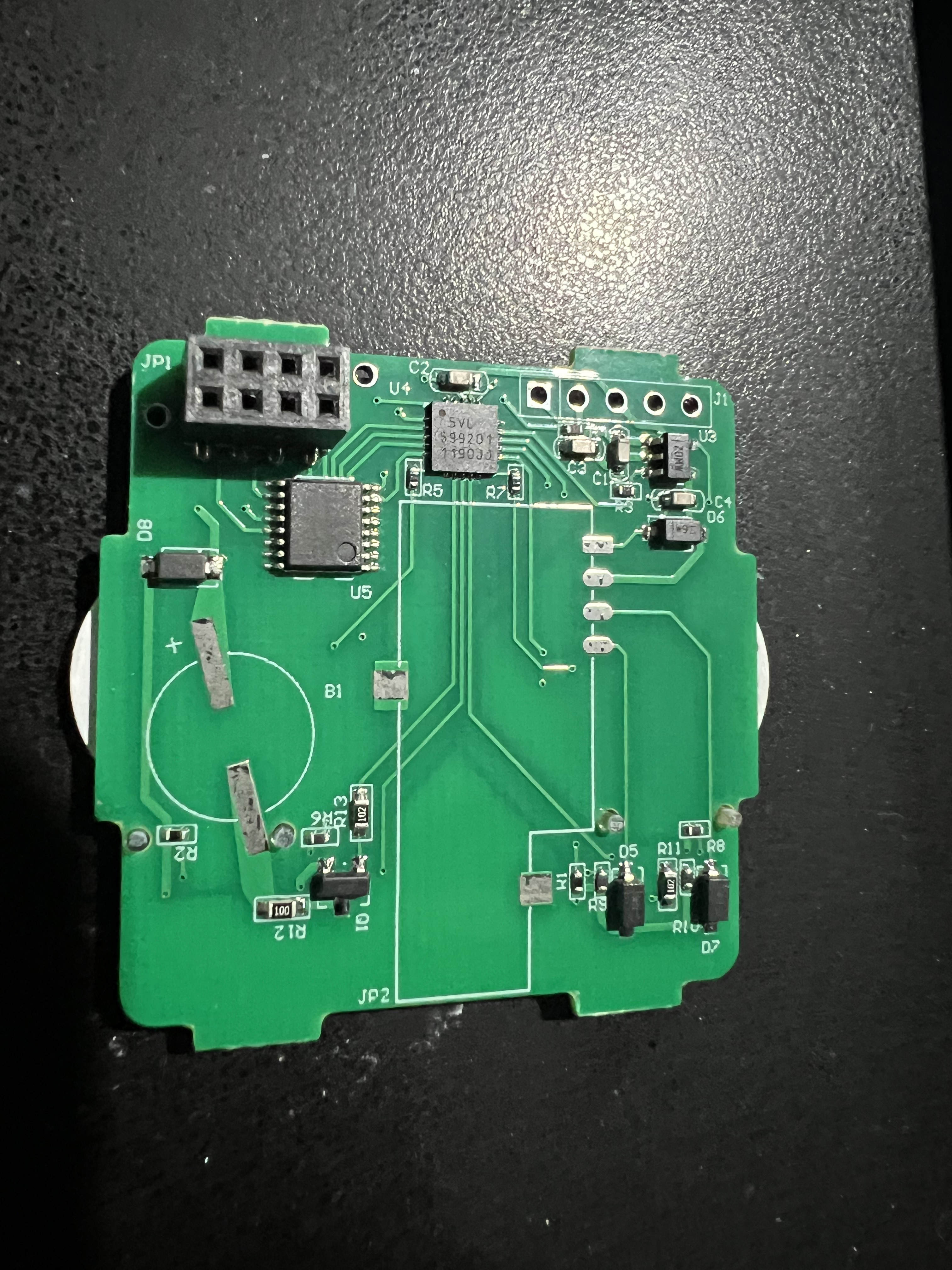

Вид выключателя внутри (внутренняя плата)

[BrainRoot]

@vserge

работу модуля по предложенной вами схеме протестировал - все отлично работает, включая различные виды нажатий.

Отлично.
Тут хочу заметить что входы WB-M1W2 срабатывают именно при замыкании на GND. То есть вход активен когда из него течет ток по направлениию к GND.

@vserge

К сожалению, не было возможности проверить, что выдает выключатель на выходе - постараюсь эту проверку в выходные.

Если верить документации

то выключатель коммутирует подаваемое на вход “in” напряжение на выходы “out1” и “out2”.

На фото в первом сообщении W1 подключен к “in” а W2 - к “out1”. Это коллеги заметили.
То есть при сраюатывании - входы замкнутся между собой.

Как я понимаю (документация довольно скудная) выключатель рассчитан на прямое коммутиирование нагрузки.

Ну и - на вход питания рассчитанный на наприяжение 12-24В подается 5. Это может влиять на работу также.

[av1024]

На днях подключал эти кнопки к MCM8 - работают.
in подключать к GND, out1/2 - на входы. Там механические реле на замыкание с общим проводом на “in”

upd: да, питал от 12В. 5В почти наверняка не хватит на сработку реле - они там весьма громко щёлкают - сразу понятно, что сработало

[BrainRoot]

@av1024

Там механические реле на замыкание с общим проводом на “in”

Благодарю, ценно!

[vserge]

Доброе всем!

В субботу протестировал предложенную схему.
Модель VL-FC2HC-2G прекрасно заработала с применением дополнительного питания 24В по отдельным парам.

Большое спасибо за рекомендации.

Вот фото тестового подключения:

С моделью VL-C701CH-12 - буду еще разбираться.

[av1024]

Смешной вопрос: а у вас WB-M1W2 питается от скольких вольт? Возможно достаточно питание с сине-белой пары взять.

Про C701CH нашел только фото CH-15 - там кнопка на 220В. Вероятно тоже с реле, но коммутирует питающую фазу - смотрите инструкцию, она обычно идёт в комплекте, там есть схемы подключения

[vserge]

WB-M1W2 - подключен к контроллеру синяя/бело-синяя пара подключена к выходам Vout и GND.

[av1024]

Тогда вполне можно питание кнопки подавать с той же сине-белой пары. Там или 12 или 24В.
Разве что проверить, чтобы по нагрузке блока питания хватало (найти, замерить ток потребления кнопки при замкнутом реле и всё просуммировать)

[vserge]

Согласен! Спасибо
Но так как у меня проложена SFTP и есть две свободные пары, то после расчетов в конкретном проекте проще подать питание с отдельного блока питания.
