Добрый день.
Вопрос по оборудованию.
Основное что нужно подключить к контроллеру.WB-LED 3 группы освещения с диммированием (led ленты).WB-MSW v.4 вентиляция Breezart с vav системой, onokom для Дайсона, Нептун по modbus. Освещение через сухой контакт, кнопочные выключатели Jung. Стик sprut.
Добрый день!
Правильно понимаю, что обращаетесь за подбором оборудования? Не очень понятно, что нужно подобрать, вы ведь уже привели список. Попробую дать комментарии. Надеюсь, полезные.
Чтобы подобрать количество WB-LED и проверить по току, нужно знать, какие именно ленты. Модуль поддерживает LED-ленты разного типа: CCT, RGBW, W. Например, на один WB-LED можно подключить одну ленту RGBW и до четырёх лент W. Также максимальное напряжение на лентах 48В, максимальный ток 5А. Если нужно больше, можно параллелить каналы и использовать специальные режимы. Либо использовать WB-AMPLED.
По modbus-устройствам.
Подключается по шине RS-485. Про подключение и настройку на контроллере можете почитать в документации.
Статья по интеграции Breezart: Использование вентиляционных установок Breezart с контроллером Wiren Board — Wiren Board.
Не могу найти информацию, что onokom поддерживает Дайсон.
Эти шлюзы работают по modbus и совместимы с нашим оборудованием. Подключаются также на шину RS-485, но для шлюза под Дайсон у нас нет инструкции, как и на сайте onokom не могу найти информацию.
Если Modbus стандартный, не должно быть проблем с интеграцией. Есть статья про интеграцию сторонних устройств: Как писать шаблоны для сторонних Modbus-устройств — Wiren Board.
Сухой контакт можно подключить на дискретные входы WB-LED, если об этом речь. Также для освещения есть модули реле Рекомендации по выбору реле — Wiren Board. Также диммер для ламп накаливания и диммируемых светодиодных Диммер светодиодных ламп и ламп накаливания WB-MDM3 — Wiren Board.
Статья про освещение: Автоматизация освещения - Wiren Board
Контроллер можете взять WB7 или WB8.
Также понадобится блок питания.
За помощью в проектировании можете обращаться к партнёрам-интеграторам.
Подскажите, остались ли вопросы?
Спасибо за ответ. Вопрос в следующим. Датчики будут подключены к vav системе вентиляции, vav систему нужно подключить по modbus, если через реле подключать, какое подойдет. Такой же вопрос по Нептуну и Онокому(совместимость с Дайсон нашел на сайте).
Dyson и Daikin это разные производственные кооперативы
Немного не понимаю вопроса.
Вы хотите подключить через реле по modbus? Это как?

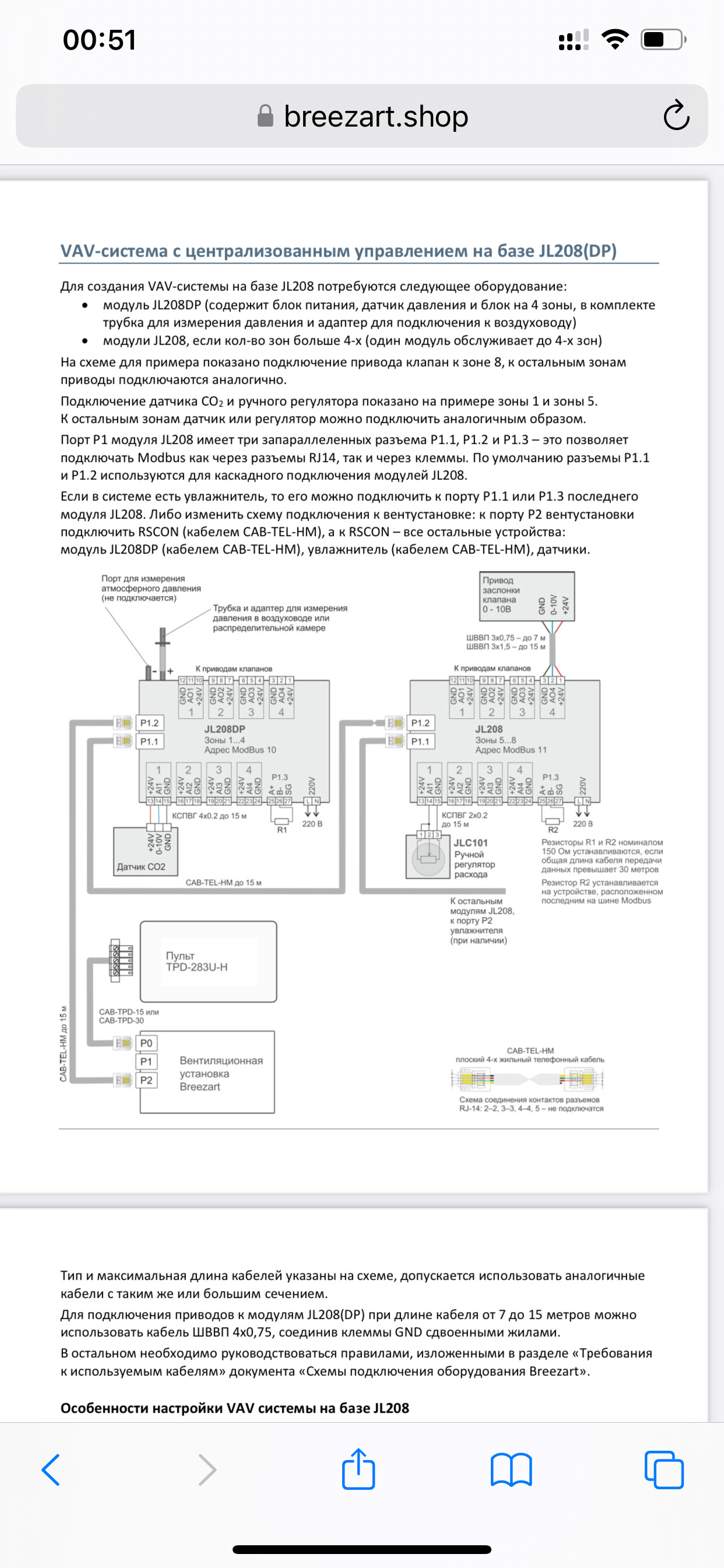

На приложенном скриншоте написано, что VAV-систему можно подключить по modbus. Если там стандартный modbus-rtu, как это настраивается написано в статье Как писать шаблоны для сторонних Modbus-устройств — Wiren Board. Тот же ответ и для Нептуна. Тут важно убедиться, что протокол стандартный. Часто производители нарушают стандарт.
Поскольку я немного в замешательстве, расскажу поподробнее про modbus, возможно у нас где-то недопонимание.
Modbus-rtu - протокол для обмена информацией по шине RS-485. По стандартам этого протокола есть ведущее устройство (master - контроллер WB) и ведомые устройства (slave - Нептун, оноком, VAV-система, все modbus-модули WB).
На один порт RS-485 контроллера могут подключаться несколько устройств. Друг за другом.
То есть
Чтобы подключить VAV-систему по modbus-rtu - нужно подключить её к порту RS-485 контроллера.

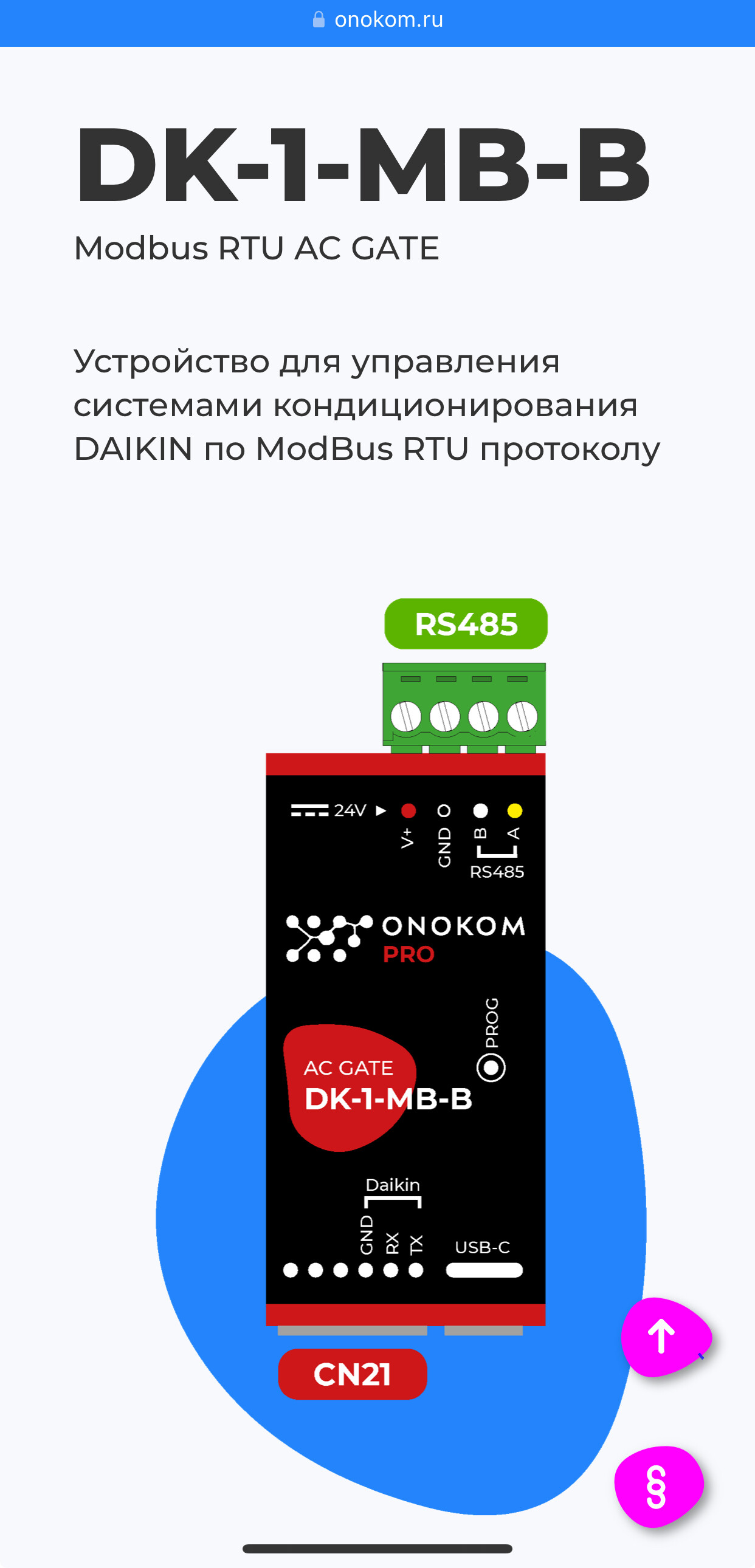

Что касается шлюза Onokom для Daikin - вот инструкция: Подключение систем кондиционирования Daikin к Wiren Board — Wiren Board. В данном случае это тот же modbus, но это устройство поддерживается “из коробки” поэтому настройка проще. Как и со всеми нашими modbus-устройствами (WB-LED и проч.).
Подробнее про modbus и RS-485 можно почитать в нашей документации:
- Протокол Modbus — Wiren Board
- RS-485 — Wiren Board
- Особенно следует обратить внимание на физическое подключение RS-485:Физическое подключение — Wiren Board
- В статьях на все устройства WB и некоторые поддерживаемые есть информация по монтажу и настройке. Ссылки приводила выше.
Подскажите, есть ли ещё вопросы?
1 лайк
Спасибо за ответы. Кондиционер daikin.
Рада была помочь
