Добрый,
в интерфейсе вижу, что есть напряжение 3.3В, но не понимаю, как к нему “подключиться”)))
Прошу помощи.
Благодарю.
Добрый день.
Из вопроса - совсем непонятно про какой интерфейс вопрос. Если вопрос о контроллере - то напряжение 3.3 не предназначено для питания каких-либо внешних устройств и источник не рассчитан на подключение дополнительных потребителей.
Понял, а подручными средствами (есть много резисторов), никак не получить 3.3В из 5В например?
И еще ради интереса, зачем в контроллере отображается напряжение 3.3В?
Нет. стабилизированное - не получить. Проще собрать dc-dc или использовать готовые, много их по цене ~50руб.
Потому что оно используется для питания микроконтроллера, периферии.
А что Вы запитывать собрались? Какой ток потребления?
А то у любой задачи более одного решения. Главное понять задачу. Пока не понятно.
Хотя, если сложно, не заморачивайтесь, закажу с питанием от 5В.
Зачем? Запитайте от внешнего блока питания на 3.3 либо DC-DC от БП контроллера.
А остальные сигналы куда подключать собираетесь?
Да проще обменять, чем еще олдин БП специально для них ставить. Ну он вроде как дискретный выход выдает 3.3 или что-то такое. или А1-4 или W должен его поймать вроде как

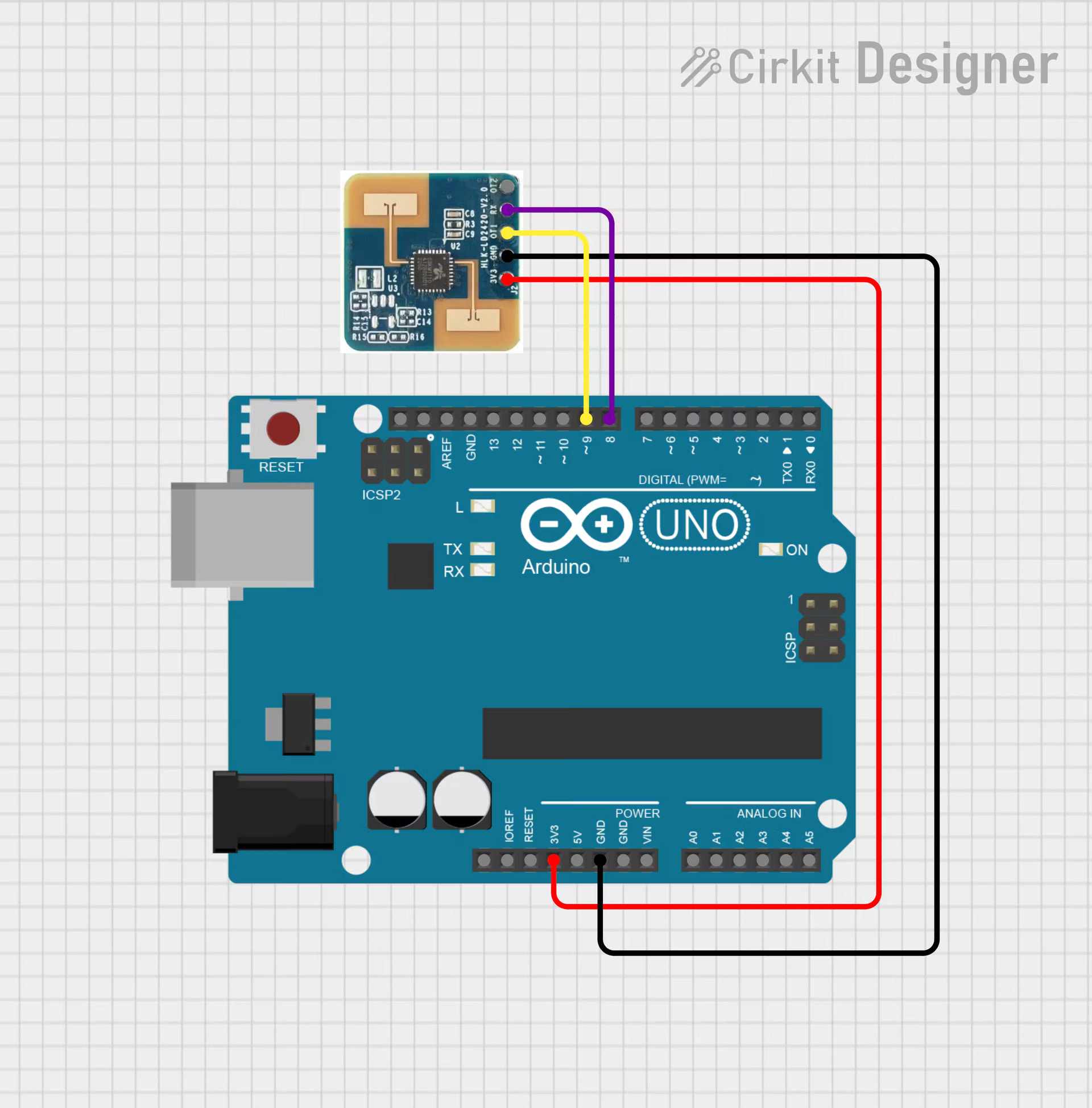

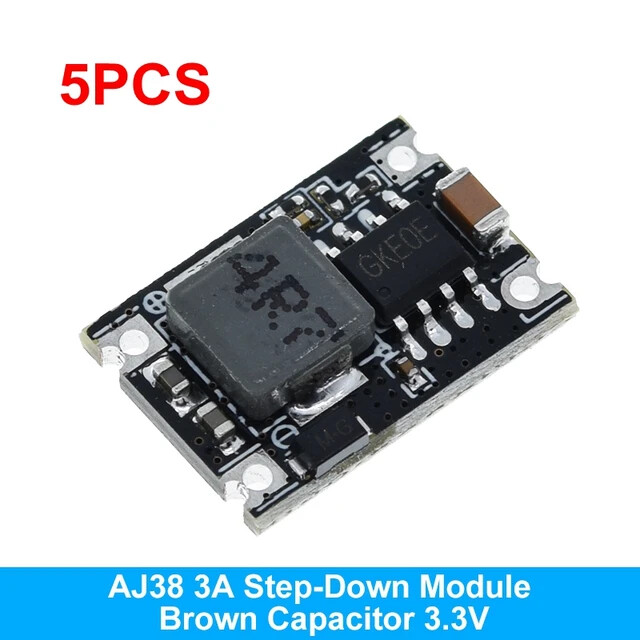

БП не обязательно. Я для подобных использую вот такие или похожие.
И питаю прямо от шины, например от 12 вольт.

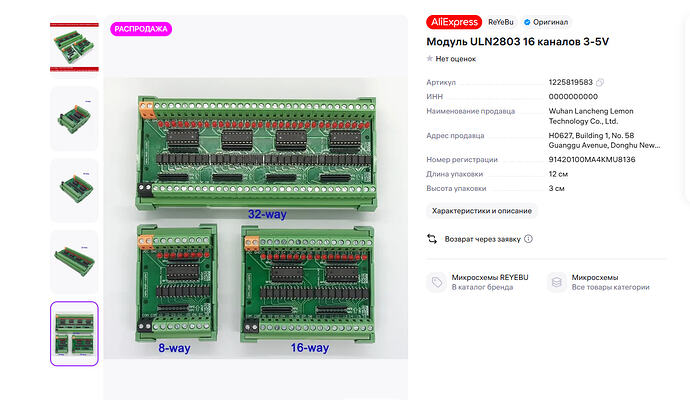

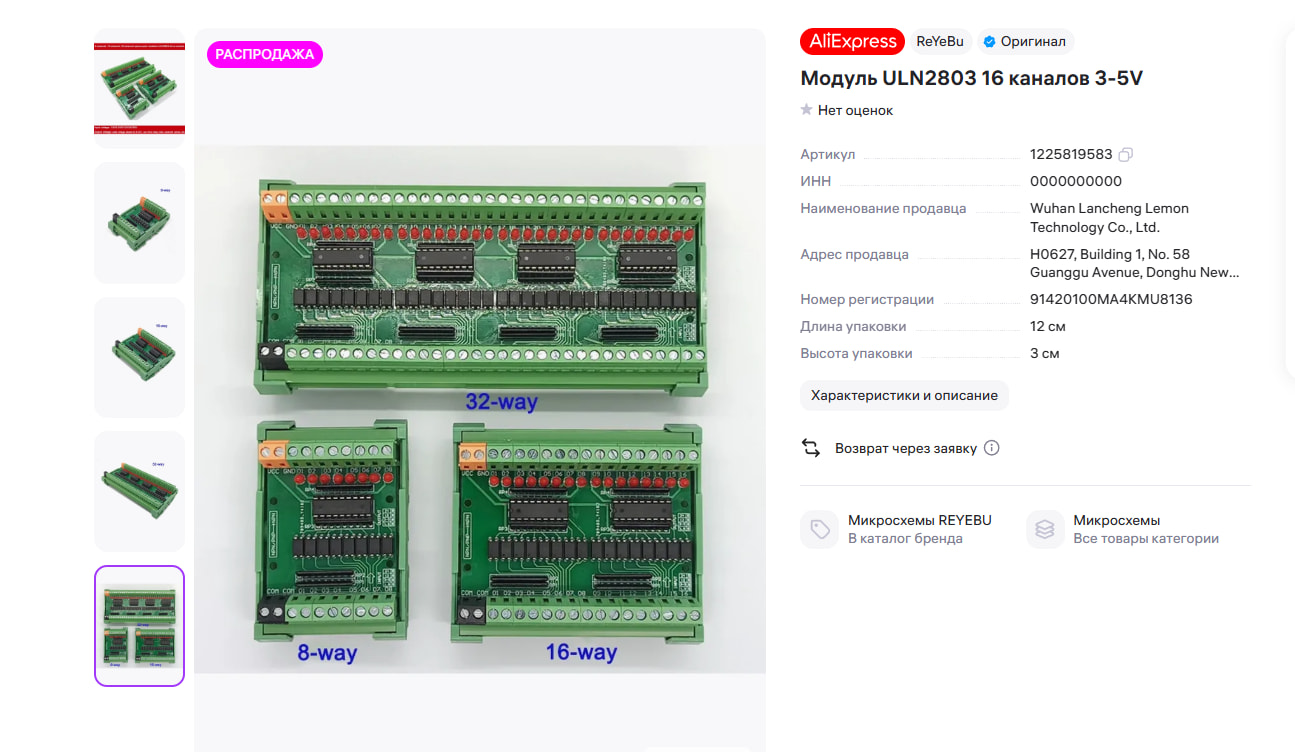

А вот этот модуль WB-MCM8 не подойдет? и если не подойдет, то верно я понимаю, что вот этот “переходник” подйодет, чтобы потом практичесви любым диммером или реле принимать этот сигнал? ULN2803 https://aliexpress.ru/item/1005002880085496.html?sku_id=12000022599414428
Добрый день.
Судя по фото - с опторазвязкой.
Без знания его параметров - не могу оценить достоверно.

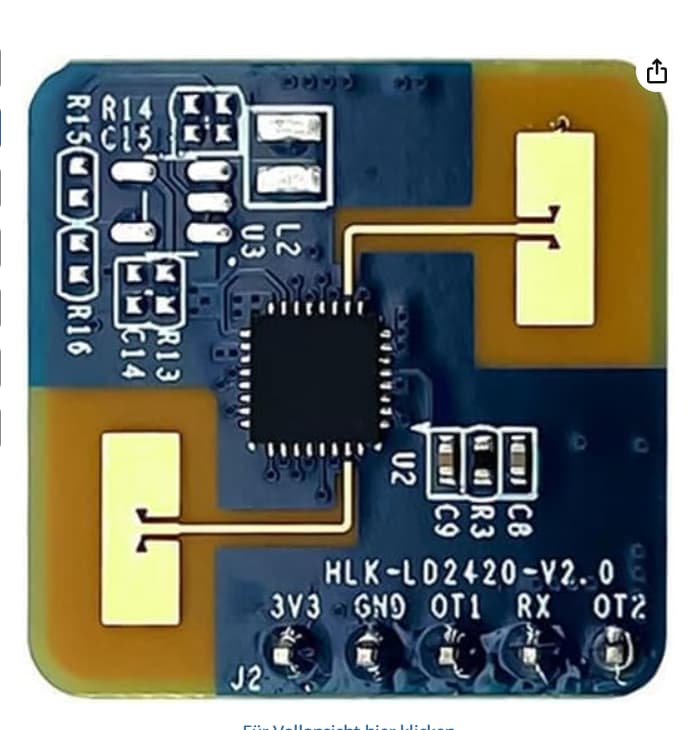

Я подключал LD2420 просто к RS485, аналогично такому.
Вообще вопрос согласования выхода логики на 3.3 с входом (дискретным) модуля проще всего решить вот так: Подключение датчика движения AM312 (выход ОК +2,9В) - #4 by BrainRoot
Какие параметры нужны? я найду все предоставлю
Дело в том, что у меня более 20 датчиков и строить схемы как на хабре не хотелось бы)
Собственно для подключения ко входам модулей Modbus (напряжение 12, ток срабатывания ~1,5мА) при подключении ко входу выхода модуля по ссылке важно только одно - какой ток при выключенном выходе. Если он менее 0,1мА - то ложных срабатываний точно не будет и подключить можно.
Слушайте, а вот же готовое решение или?
А этому Модуль аналогового ввода WB-MAI6 - Wiren Board нельзя разве 3.3В дать?
Вполне можно измерять выход как аналоговый сигнал.
Но - я бы не ожидал быстрой реакции, вряд ли она будет лучше чем 500мс при использовании модуля аналогового входа.
Гораздо проще использовать цифровой интерфейс
Это позволит, например, получать расстояние срабатывания.
Ну или, если обязательно хотите использовать дискретный выход - то по классической схеме. Через оптрон/транзистор с модулям рассчитанным для работы с контактами. Например WB-MCM8. У него - можно прогнозировать быстрый отклик.
Спасибо большое за ответ. То есть правильно я понимаю, что единственный минус этой схемы — это то, что будет замедленное срабатывание? Также прошу вас пояснить. У меня стоит такой модуль на входах A1-A4 основного модуля Wirenboard контроллера. Верно я понимаю, что принцип работы и вся схемотехника и скорость срабатывания будут одинаковыми? И второй вопрос: правильно я понимаю, что если использовать MCM8, то нужно делать оптроны-транзисторы на каждом из модулей датчиков присутствия. Дело в том, что у меня их около 20, и мне бы хотелось наоборот какое-то более универсальное решение.
Да, верно.
Тоже верно.
Универсальным, без доработки будет использование “готовых” устройств, например таких.
Понял.
Благодарю! Я имею ввиду универсальное устройство приема и обработки данных, а не сам модуль. Есть подобные рещения?
Такой модуль не подойдет так как он огромный, и некрасивый, а обычные платки lc2410 я положу прямо под подвесной потолок или под гипсокартон и они будут работать черег него прекрасно и будут невидимыми.
