Добрый,
верно же понимаю, что могу подключить к этим контактам, например датчик движения на 5-24-36В, например, такой
https://www.ozon.ru/product/vyklyuchatel-s-ik-datchikom-dvizheniya-dlya-led-12-24v-1812032565/
или даже лучше такой https://www.ozon.ru/product/datchik-dvizheniya-dlya-svetilnika-9-60-volt-1sht-2426233584/
Если да, то нужно как-то конфигурировать эти входы и как?
Благодарю.
Добрый день!
Да, вы верно понимаете.
Для корректной работы в режиме дискретного входа, значение приходящего напряжения от датчика в выключенном состоянии должно быть меньше 1,5 В.
Отдельно их конфигурировать не потребуется.
Важно уметь ввиду: При работе канала в режиме входа переключатель Ax_OUT должен быть выключен.
Добрый,
приобрёл датчик, он выдает в выключенном состоянии 2.55В
Есть программное решение в такой ситуации?
другой датчик выдает вообще 3.5В
Добрый день!
В режиме дискретного входа изменить порог срабатывания штатными средствами не получится.
В качестве альтернативы можно использовать вход как аналоговый и измерять значение приходящего напряжения, а необходимую логику работы описать в правилах wb-rules.
Вот как раз нашел тоже этот вариант)))
Вопрос как настроить этот вход в режиме измерения напряжения, не нахожу такой настройки, подскажите, пожалуйста
Входы А1-А4 контроллера работают одновременно, отдельно включать не нужно, просто подключайте датчик с учетом рекомендаций выше.
Ссылка на документацию.
Я бы предпочел доработать сам датчик. Транзистор стоит рубль, припаять его - минута. Это проще чем обрабатывать аналоговое значение.
Могу припаять, проблемы нет, но куда и какой транзисторт- тут я не силен?
Слушайте, читаю доку и не понимаю, толи у меня датчик движения глючный ,толи я дуб;-)
В общем у ДД есть 4 провода, два красных, один черный и один белый. Красные замкнуты друг на друга (это плюсы).
Я соединяю красный - на плюс блока питания ВБ, черный на минус. А белый это “управление”. Но так как это минус, а не плюс, то он выдает -11.6 В при срабатывании ДД. Его А1-А4 вообще не видят, так как они видимо меряют только “положительное напряжение”.
Если я второй красной кину на А1-А4, то там будет все время +11,6В так как он закорочен на входной красный.
То есть коротко говоря, управление идет по минусу, а не по плюсу, отсюда и проблема.
Может подключить ДД наоборот - красный кинуть на минус блока питания, а черный на плюс? Тогда и управление будет плюсовым или плохая идея, погорит наверное ДД при перепутывания полярности?

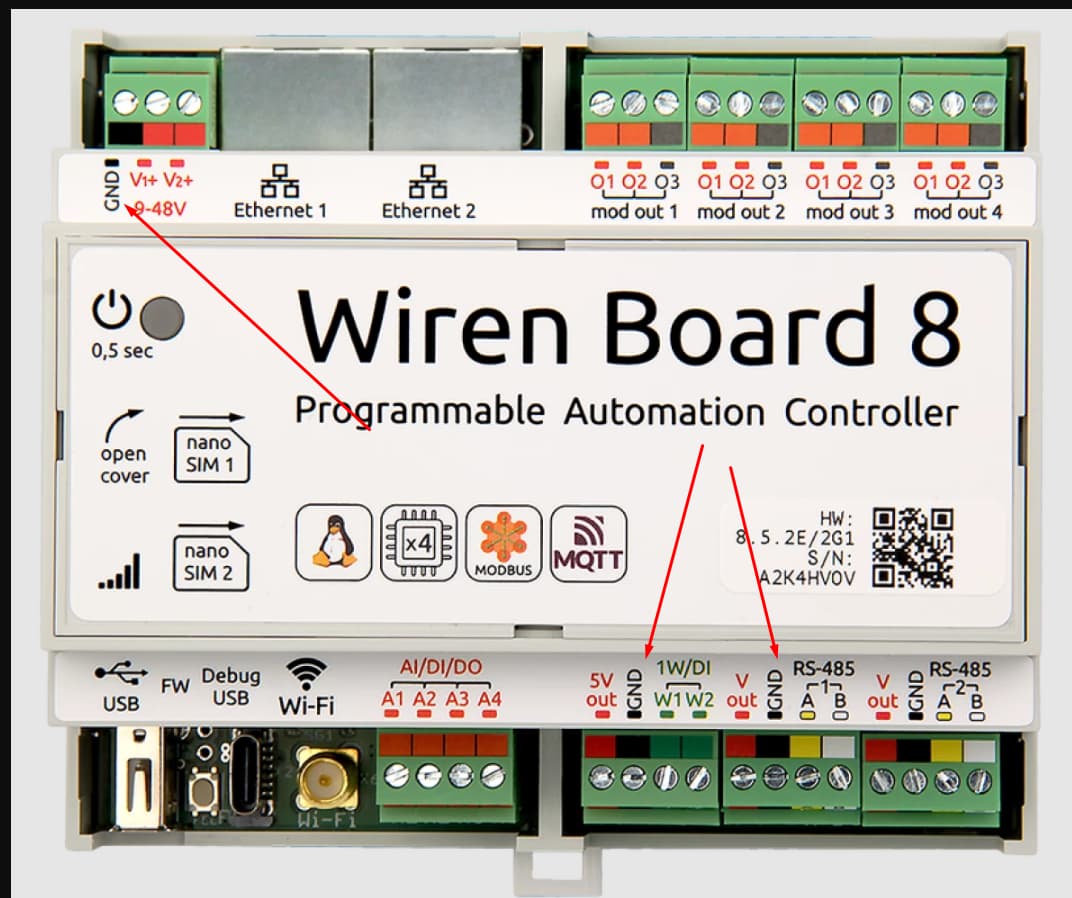

Или может оставить как есть, но белый (выход, который при срабатывании выдает -11,6В) кинуть на землю gnd WB и если да, то на какую?
ЗЫ
Датчик движения, видимо, все таки нормальный, так как другой фирмы и вообще конструкции также управляет минусом
Например как тут: Подключение датчика движения AM312 (выход ОК +2,9В) - #26 от пользователя slb
Относительно чего выдает?

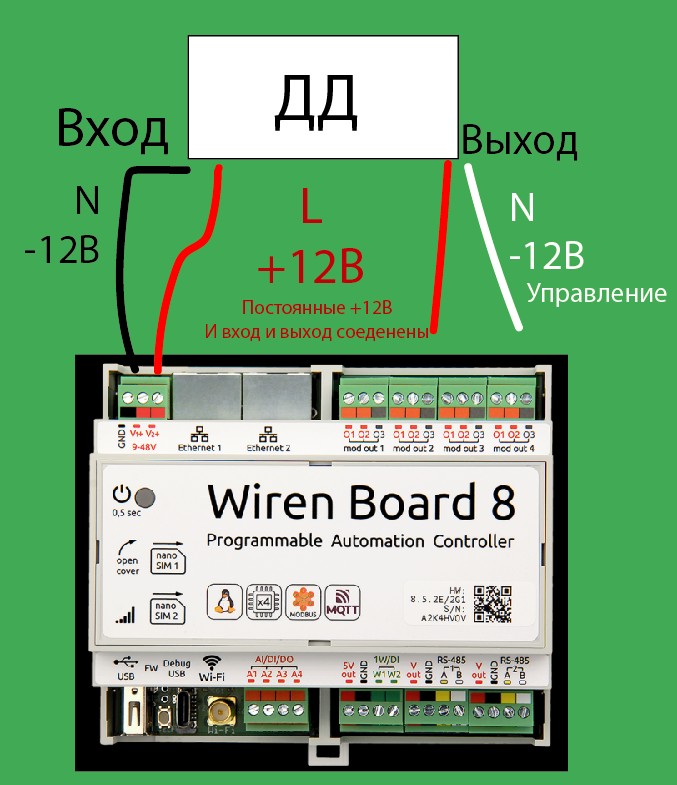

Нарисуйте пожалуйста схему и укажите на ней напряжения и токи, пожалуйста.
Я не понимаю… Что такое “по минусу”?
Красный провод (плюс) постоянный и на входе и на выходе - более того они (оба красных) соединены между собой. А разрывается (когда нет движения) - “минус” (но его не видят A1-A4).
Скажите, сделаю схему, если все равно непонятно
А измерения делаете относительно какого провода? У датчика двуполярное питаение?
Эээ, изменения все на датчике. Питание обычное 12В L и N.
Но разницы нет, основная проблема, что +12в там постоянные на выходе, а разрывается (при отсутствии движения) нулевой/минус провод, а не фаза/плюс.
Проверил уже 4 абсолютно разных ДД - везде такая ситуация.

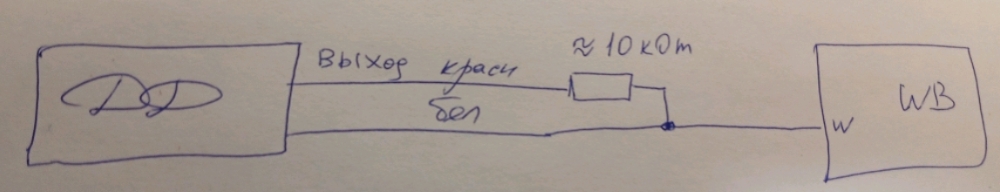

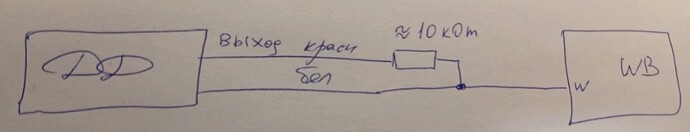

Если выход устройства построен как ОК - то и подключите его просто к дискретному входу какого-либо модуля. Ну и проверьте чтобы в неактивном состоянии его ток был менее 0,2 мА. Если больше - нужно подтянуть резистором килоом на 3-5 к питанию.
Собственно и все.
Здравствуйте, вам удалось найти подходящий способ подключения?
Я не знаю, к сожалению, ОК или нет. Схем нет. Как это проверить?
Также сориентируйте, пожалуйста, как подключить резистор?
Спасибо
Спасибо большое!
Но главный вопрос куда красный и куда белый к WB)))
Еще раз уточню, что красный это плюс, он НЕ разрывается, он постоянный, а также он закорочен на вход (питание) диммера
А минус (белый), он разрывается при работая диммера.
Или на Вашем рисунке W это входы A1-A4?
