Здравствуйте! С какой скоростью может обновлять данные измерений (активная мощность по фазам и ток rms) WB-MAP3E и передавать их по modbus? Можно ускорить до 10 раз в секунду?
Добрый день.
Период обновления значений описан в документации.
Именно передачу - да, можно.Но чаще чем данные обновляются - смысла не имеет.
А какую задачу решаете?
Основные параметры (RMS напряжения и тока, мощность, коэффициент мощности, углы, частота): Значения усредняются за 16 периодов сетевого напряжения и обновляются в регистрах каждые 320 мс. Можно ускорить, уменьшить количество периодов усреднения? Эти значения нужны для пи регулятора, нужно поддерживать заданную мощность.
Теоретически - можно, но это будет уже другое устройство.
Похоже что вам подойдет сетевой анализатор. Но все же - пока не совсем понятна задача. Какая постоянная времени у регулируемой системы? То есть ее инертность?
То есть для чего получать данные о мощности (которая сама по себе интегральная) и какой период принят для обсчета PID?
Нужно регулировать мощность трансформатора тиристорным регулятором. До этого регулировка осуществлялась только по току rms (периодичность измерений была 0.1 сек), из-за чего не учитывались возникающие гармоники и к фактор при малом угле открытия тиристоров. Есть желание сделать регулировку сразу по полной мощности, которая будет учитывать полный нагрев трансформатора, независимо от угла открытия и наличия гармоник.
WB-MAP3E использует ATM90E32AS , у которого программируется период интегрирования (усреднения). Технически я сам смогу изменить период интегрирования (усреднения) ?
Пожалуй Modbus для такой задачи не слишком подходит. Потому что на 9600 один регистр будет только читаться порядка 40мс.
Нет, изменения параметров в актуальной прошивке не реализованы.
скорость опроса ведь можно увеличить до 115 ?
Можно. В таком случае цикл опроса всех регистров вполне можно свести к 150-200мс.
Мне нужно только два регистра, полная активная мощность (трех фаз) и ток rms в одной фазе. Но измерение быстрее чем 320 мс не сделать? или можно заказать отдельную прошивку с быстрыми измерениями?
В текущей прошивке - нет.
Да, можно. Какого размера партию планируете заказать?
на текущем этапе нужен 1 тестовый трехфазный прибор, далее возможно приобретение партий из десятков приборов. Какая изоляция используется для безопасного разделения сети 220В и низковольтной части, только функциональная или усиленная? Прибор соответствует стандартам IEC 62368-1, 60950-1 или ГОСТ IEC 62368-1-2020 или ГОСТ IEC 60950-1-2014?

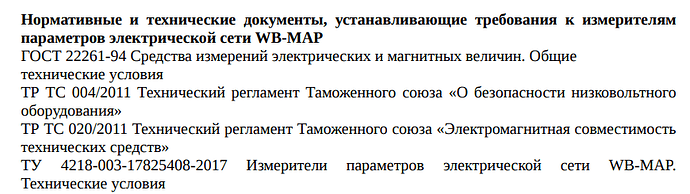

Просмотрел описание типа
Именно в части соответствия стандартам:
ГОСТ IEC 60950-1-2014 входит в перечень стандартов, утвержденных решением Комиссии Таможенного союза № 623 от 16 августа 2011 г., которые применяются для целей подтверждения соответствия требованиям технического регламента Таможенного союза (ТР ТС) 004/2011 “О безопасности низковольтного оборудования”
ТР ТС 004/2011 не содержит таблиц с миллиметрами. Он ссылается на гармонизированные стандарты (ГОСТы), которые производитель должен использовать для подтверждения безопасности. ГОСТ IEC 60950-1 или более новый ГОСТ IEC 62368-1.
Именно эти ГОСТы (на которые ссылается ТР ТС) вводят классификацию изоляции. Они прямо указывают, что:
Функциональная изоляция нужна только для работы прибора (например, между Фазой и Нейтралью).
Усиленная (Reinforced) или Двойная (Double) изоляция обязательна для безопасного разделения опасной сети 220В и низковольтной части, к которой может прикоснуться пользователь.
WB-MAP3E соответствует усиленной изоляции в части разделения сети 220В и низковольтной части ?
Уточню у коллег, сразу не могу ответить.

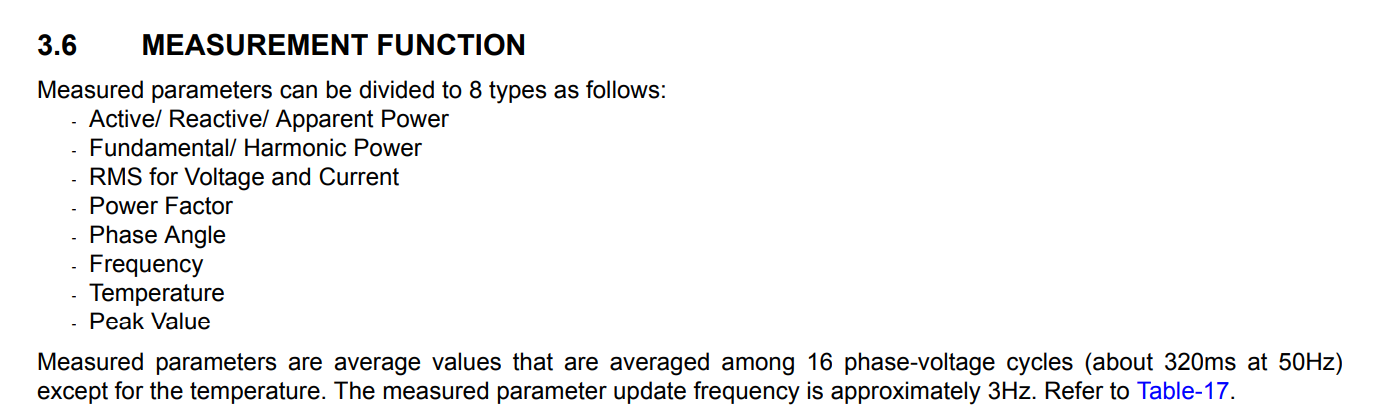

Период усреднения напряжения, тока, мощности в микросхеме фиксированный. Настраивается там только период измерения всплесков.
Усиленная, соответствует.
измерение Irms,Urms,S быстрее 320мс не сделать никак - не позволяет измерительная микросхема. Быстрее обновляются, если мне не изменяет память, регистры энергии, CF и пиковых значений.
По идее можно вытаскивать быстро пиковый ток и напряжения, забирать его раз в период или чаще. Вероятно это вас должно устроить. Или увеличивать разрешение по энергии, чтобы регистры энергии (и CF) быстро обновлялись и из этого снаружи пытаться высчитать активную мощность.
Уточню, что усиленная изоляция там между RS-485 и низковольтным питанием (то, что на 4-пиновом клеммнике) и всем остальным. Клеммники для подключения трансформаторов тока соединены с PE.
Если их не соединять с PE, то между собой они все не изолированы никак, а между ними и N,L1,L2,L3 будет ~1 МОм сопротивления. Наверное это даже пройдёт как basic изоляция для OVC-III, но я не считал.
Спасибо за подробные ответы! Увеличивать разрешение по энергии (чтобы регистры энергии (и CF) быстро обновлялись) можно в стандартной прошивке WB-MAP3E? счетчик ведь можно перевести в калибровочный режим?
