Снятие показаний с автоматов в ЩБП

Подбор оборудования
1

Добрый день.
Имеется следующая задача: снятие показаний элепотребления kW с большого числа автоматов в ЩБП протоколом Modbus с помощью системы мониторинга Zabbix.
Было подобрано следующее оборудование:

  • WB-MAI6;
  • WB-BUSHUB;
  • WB-MGE v.2.

Есть несколько вопросов касательно вышеуказанного оборудования (за исключением WB-MGE, уже имеется опыт работы с ним):

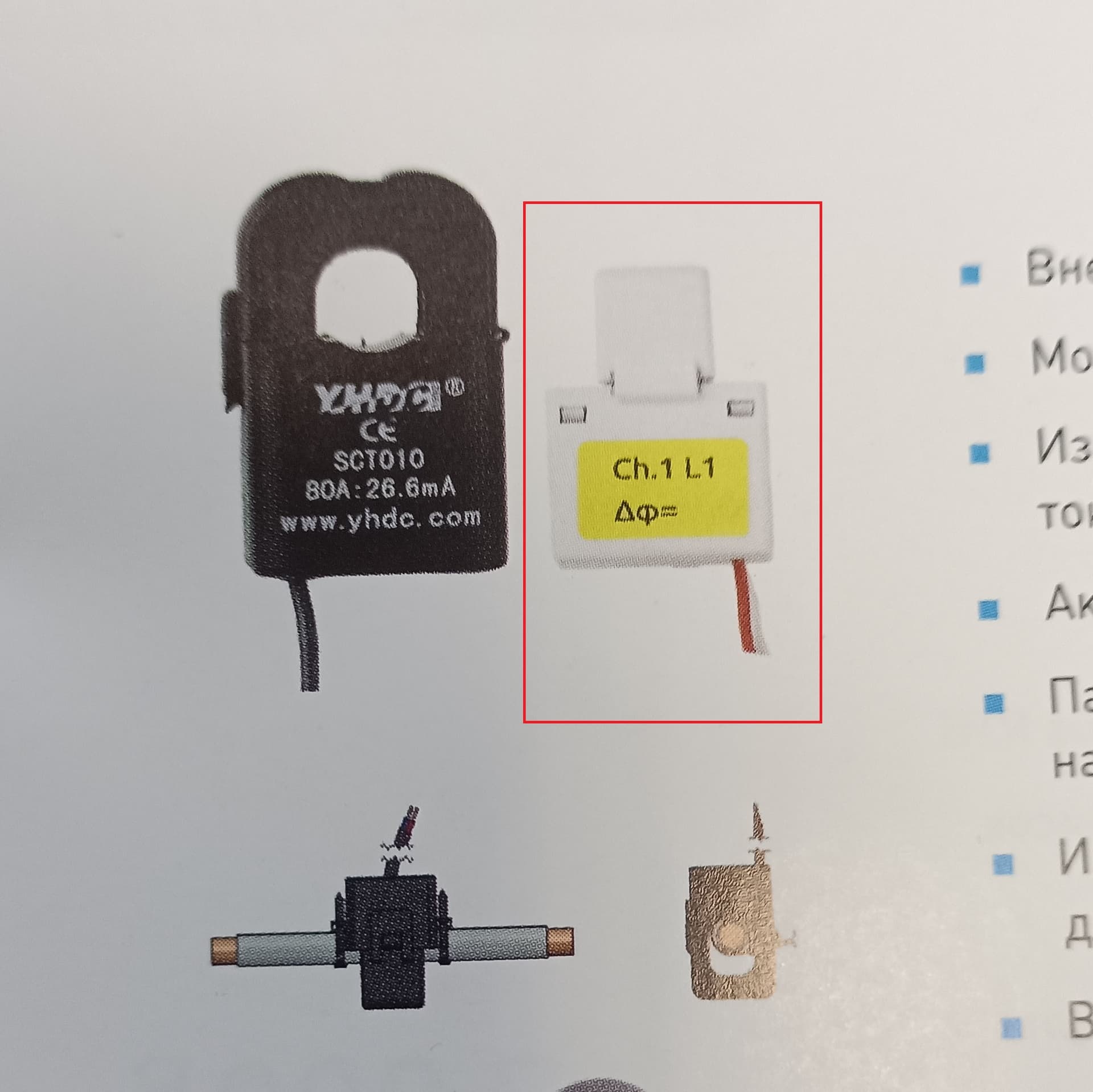

  1. Раньше в продаже были датчики (p/n назвать не смогу). Они присутсвовали в брошюре (выделено красным на фото), а также раньше были на офицальном сайте. Они уже сняты с производства?
    На изображении представлен ряд электрических компонентов, среди которых трансформатор тока YHDC SCT10 и элемент с надписью "Ch.1 L1 Δϕ=" на желтом фоне. (Captioned by AI)
    На изображении представлен ряд электрических компонентов, среди которых трансформатор тока YHDC SCT10 и элемент с надписью "Ch.1 L1 Δϕ=" на желтом фоне. (Captioned by AI)1920×1918 129 KB
  2. По WB-MAI6 - если выше указанные датчики сняты с производства или не совместимы с данным контроллером, то где можно найти список поддерживаемых датчиков?
  3. По WB-MAI6 - на странице вики, не был найден регистр по W/kW. Имеет ли данный контроллер регистры по W/kW или потребуется вычислять на стороне Zabbix умножением напряжения на силу тока?
  4. По WB-BUSHUB - если к данному устройству подключить по две линии 12 WB-MAI6 и 2 WB-MGE со стандартными параметрами Modbus (9600, 8n1) данные будут поступать без потерь?
3

Добрый день!

  1. В настоящий момент у нас для заказа доступны только два датчика постоянного тока:
  • Датчик постоянного тока ±30 А HSTS016L-D05
  • Датчик постоянного тока ±100 А HSTS016L-D07

  1. Таблицы других совместимых датчиков у нас нет, но можете использовать други с сигналом 2.5 В +/- 0.625 В.

  2. Такой регистр имеется только в счетчиках WB-MAP.
    Модуль аналоговых входов WB-MAI6 позволяет только измерять сигналы, дальнейшие вычисления с этими величинами можно производить уже в системе высшего уровня.

  3. Если в пределах одного щита, то работать будет. Если требуется распределять на бОльшие расстояния, то лучше прокладывать шлейфом от одного устройства к другому. Рекомендации по прокладке шины описаны в статье RS-485:Физическое подключение.

4

Добрый день.

Актуальный аналог: Трансформатор тока ZEMCTK05-14 — Wiren Board

Не совместимы. WB-MAI6 не предназначен для работы с переменным током и не будет работать с токовыми трансформаторами.
Список поддерживаемых этим модулем - в его документации: Модуль аналоговых входов WB-MAI6 — Wiren Board

Для измерения параметров мощности переменного тока думаю следует использовать измерители, то есть WB-MAP*
Например Многоканальный счётчик электроэнергии WB-MAP12E — Wiren Board

Лучше все ж организовать именно последовательную шину.

5

У нас имеются токовые трансформаторы YHDC SCT006. Необходимо получение значений kW и kWh по Modbus. Какие ваши контроллеры подойдут под эту задачу, желательно подключенные через WB-BUSHUB к WB-MGE v2?

6

Для измерения переменного тока вам подойдут:

Однофазный:

Трехфазные:

Коэффициент трансформации и фазовую задержку YHDC SCT006 необходимо будет внести в память счетчиков по инструкции.

7

Добрый день.
На контроллере WB-MAP12E имеется ограничение в 12 трансформаторов тока.
Вопрос: можни ли расширить количество подключаемых трасформаторов с помощью WB-BUSHUB.

8

Нет, один канал - один трансформатор, иначе измерения будут некорректны.
BUSHUB применяется для разветвления линии связи.

9

Ещё один вопрос: какая максимальная длина провода у трансформатора для стабильной передачи данных на контроллер WB-MAP*.

10

Если говорить о трансформаторах тока из нашего ассортимента, то длина провода от 1,5 до 3 м в зависимости от модели.

Удлинение проводов

При удлинении проводов токовых трансформаторов нужно учитывать сопротивление жил кабеля. Суммарное (в обе стороны) сопротивление жил при использовании трансформаторов типа KCT и CTSA не должно превышать 4 Ом, а при использовании сборки WB-CT309 - 14 Ом.
