Управление BLDC мотором

Подбор оборудования
1

Добрый день
Есть задача управлять потолочными вентиляторами со всей текущей функциональностью с пульта - несколько скоростей + реверс
Распотрошил вентилятор - внутри контроллер + BLDC мотор на 24В
Нашел на али подходящий контролер - https://ali.click/bvvlc1u

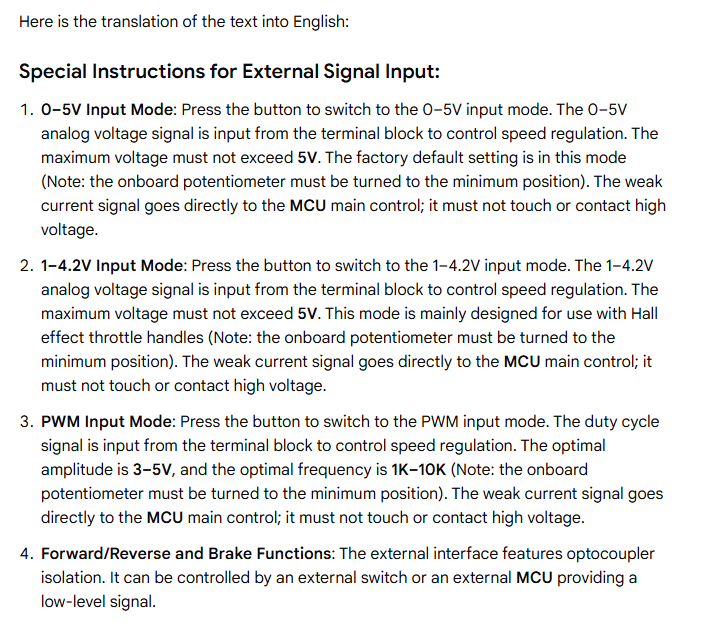

input
input707×638 78 KB

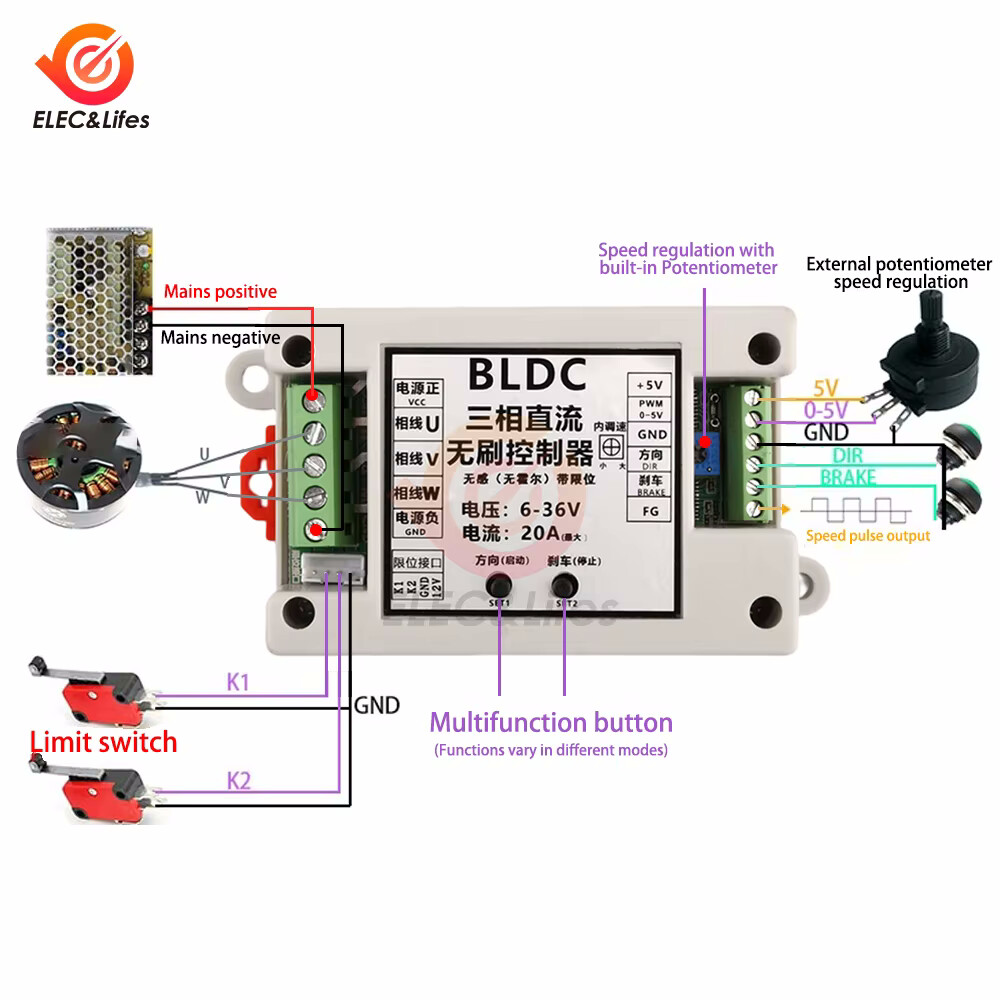

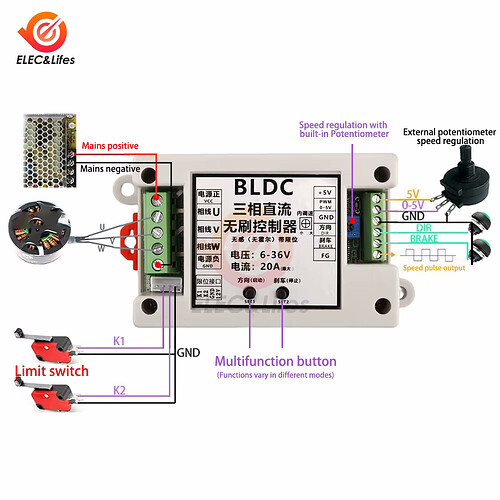

controller
controller1000×1000 149 KB

Как я понимаю вкл\выкл и скоростью я могу управлять через потенциометр/шим
Направление - обычная релешка

Правильно я понимаю что:
Потенциометр/шим я могу обеспечить через WB-MAO4 - землю на землю, 0-5В на выход, 5В контролера никуда не подключая. И понизив выход с 10В до 5В через резистивный делитель напряжения (какой лучше номинал взять?)

А направление WB-MRPS6/S в разрыв земли и клеммы dir (как раз 6 вентиляторов - 1 устройства хватит)

По схеме все верно, или я что то упускаю?

3

Добрый день.

Собственно - да, все верно.
Номинал (обычно у подобных входное сопротивление 30-50кОм) так что для делителя можно выбрать 4,7+4,7 кОм.

Немного перебор такой здоровый модуль для управления сигнальными контактами.
Достаточно и Модуль реле WB-MR6CU v.2 — Wiren Board - земля все равно общая.

А если использовать Модуль реле WB-MR6C v.2 — Wiren Board (со входами) то на входы, настроенные в режим измерения частоты можно завести сигнал “FG” и отслеживать фактическую частоту.
