Добрый день, не могу с помощью модуля USB485 настроить Dimmer. Смотрел и видео на канале и файлы. Всё равно не получается. Напишите поэтапно, что нужно делать. Спасибо

[Weekend_Engineer_bot]

Здравствуйте! Я автоматический помощник технической поддержки Wiren Board.
Я проанализировал ваш вопрос и постарался найти возможное решение:

Ниже опишу общий поэтапный порядок настройки диммера по Modbus через адаптер USB485 с контроллером Wiren Board (например, WB7/WB8). Если у вас ноутбук/ПК вместо контроллера — уточните, я скорректирую инструкцию.

---

1. Аппаратное подключение

1. USB485 к контроллеру

   • Вставьте модуль USB485 в USB‑порт контроллера Wiren Board.
   • Проверьте, что он определился как последовательный порт, обычно /dev/ttyUSB0.

2. Подключение RS‑485 к диммеру

   • На USB485 есть клеммы A(+) и B(−).
   • На диммере тоже должны быть клеммы для RS‑485 (часто A/B или D+/D−).
   • Подключите A к A (D+), B к B (D−), соблюдая полярность.
   • Если линия длинная или диммер один на шине — желательно включить терминатор 120 Ом (если он есть на диммере или на адаптере).

3. Питание диммера

   • Убедитесь, что диммер правильно запитан (фаза/ноль/земля или отдельный БП — по паспорту устройства).
   • Проверьте, что диммер включён и не в аварийном режиме.

---

2. Проверка, что USB485 виден в системе

По SSH зайдите на контроллер и выполните:

dmesg | grep ttyUSB
ls -l /dev/ttyUSB*

Должен появиться порт вида /dev/ttyUSB0. Если он другой — используйте его имя в следующей настройке.

---

3. Создание slave в веб‑интерфейсе Wiren Board

1. Откройте веб‑интерфейс Wiren Board:
   http://<IP_контроллера>/
2. Перейдите в раздел “Devices” → “Serial ports” (или “Последовательные порты”).
3. Найдите порт /dev/ttyUSB0:
   • Включите его (галочка Enable).
   • Поставьте параметры:
     • Speed (baudrate): такие же, как в паспорте диммера (часто 9600 или 19200).
     • Data bits / parity / stop bits: как в документации на диммер (очень важно).
4. Ниже добавьте новое Modbus‑устройство (slave):
   • Type / Protocol: Modbus RTU.
   • Slave ID (адрес): адрес диммера по Modbus (из инструкции к диммеру или из настроек — часто 1 по умолчанию, но у вас может отличаться).
   • Имя устройства — любое (например, dimmer1).

Пока можно создать «пустое» устройство, а регистры добавим дальше.

---

4. Поиск и добавление регистров диммера

Вам нужно из документации на ваш диммер следующие данные:

• Номер регистра/коилы для яркости (holding register или coil).
• Тип регистра: holding (4xxxx), input (3xxxx) или coil (0xxxx).
• Формат: 16‑битное целое, процент, 0–1000 и т.п.
• Функции Modbus (обычно 03/06 или 03/16 для holding, 01/05 для coil).

В веб‑интерфейсе Wiren Board:

1. В разделе Devices откройте только что созданное устройство dimmer1.
2. Нажмите “Configure” (или значок шестерёнки).
3. Добавьте новый канал (control):
   • Title: например, Brightness.
   • Register type: Holding register / Coil — как в документации диммера.
   • Register address: адрес регистра/коилы (обычно в модбас‑таблице он указан без 40001, указывайте «сырой» адрес, например 0, 1, 10 и т.п.).
   • Type: integer / switch — в зависимости от того, как диммер управляется.
   • Min/Max: по паспорту (например 0…100 или 0…255).
4. Сохраните конфигурацию.

Если всё указано верно, в Devices появится канал, через который вы сможете менять яркость.

---

5. Проверка связи (через консоль)

Чтобы проверить, отвечает ли диммер, можно опросить его вручную:

modbus_client --debug -mrtu -b9600 -pnone -s1 /dev/ttyUSB0 -a1 -t3 -r1

Параметры в этой команде обязательно подставьте из вашей реальной конфигурации:

• -b9600 — скорость.
• -pnone — четность (none/even/odd).
• -s1 — стоп‑биты.
• /dev/ttyUSB0 — порт.
• -a1 — адрес диммера.
• -t3 — тип запроса (3 = holding register).
• -r1 — номер регистра.

Если ответ есть и значения меняются — связь работает, значит дело только в правильной настройке каналов.

---

6. Что ещё нужно от вас, чтобы помочь точнее

Чтобы дать вам уже «готовый по шагам пример» конкретно под ваш диммер, напишите, пожалуйста:

1. Модель диммера (точное название и производитель).
2. Скан/фото Modbus‑таблицы из его паспорта (адреса регистров, функции).
3. Каким устройством вы управляете: контроллер Wiren Board (какой именно) или обычный ПК/ноутбук с Windows/Linux?
4. Скриншот страницы Devices → Serial ports с вашим /dev/ttyUSB0 и устройством диммера.

После этого можно будет:

• Привести точные значения для скорости, четности, адресов регистров.
• При необходимости — подготовить вам готовый JSON‑шаблон устройства или правило wb-rules для управления диммером.

---

Примечание: Я — искусственный интеллект, а не сотрудник-человек. В моих ответах возможны неточности.

[Aleksandr10]

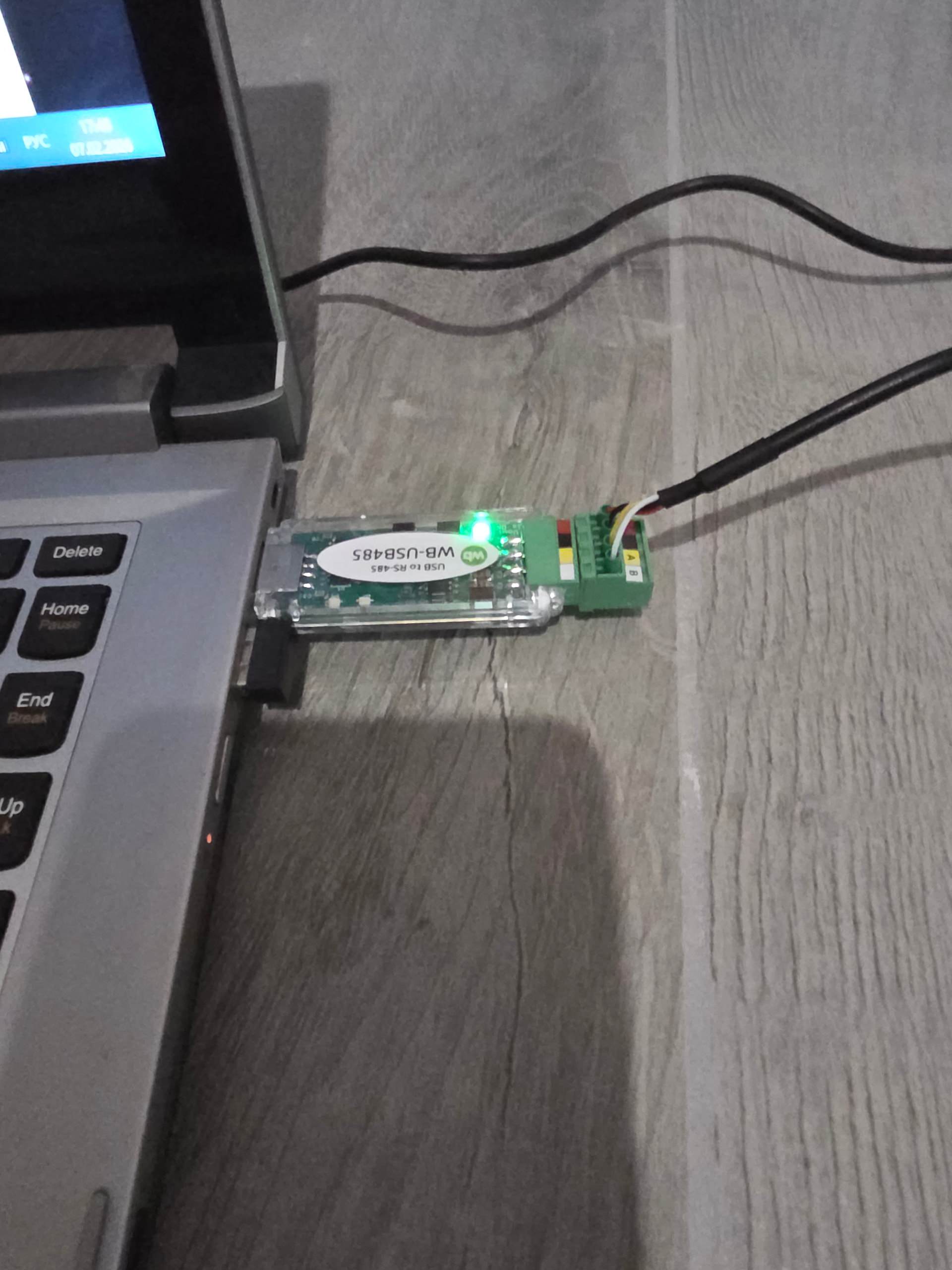

Контроллера нет, при помощи WB-USB485 через компьютер хочу настроить DIMMER. Подключил

[Aleksandr10]

Будет помощь?

[hexprof]

Самый простой путь это WEB-конфигуратор - https://deveditor.wirenboard.com

[Because]

Добрый день. Получилось? с помощью конфигуратора по ссылке из прошлого сообщения?

Если нет, то что именно не получается?

[Aleksandr10]

Добрый день, получилось зайти. Спасибо. Только осталось найти ссылку как настроить.

[Because]

Там всё просто:

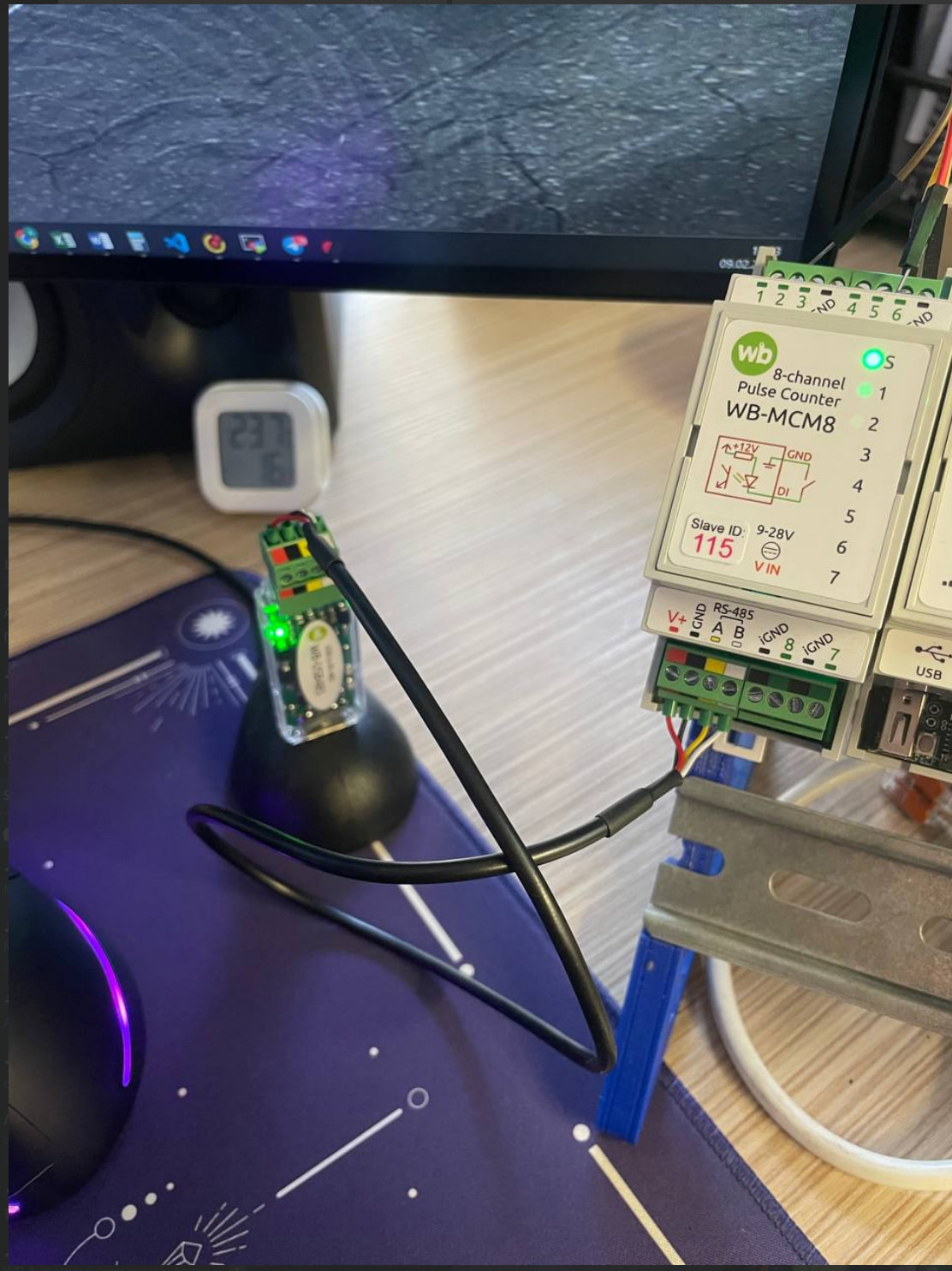

1. Подключаете устройство кабелем цвет в цвет:

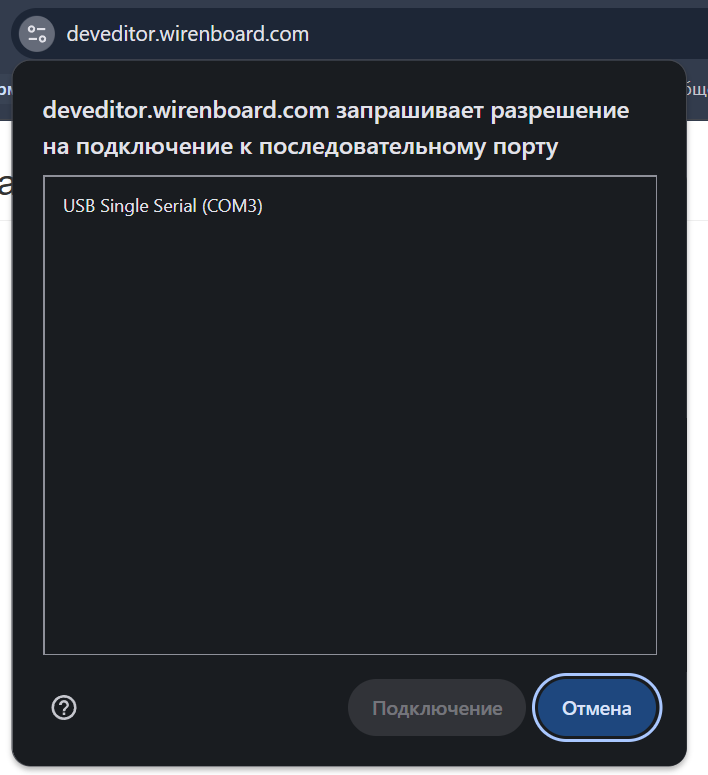

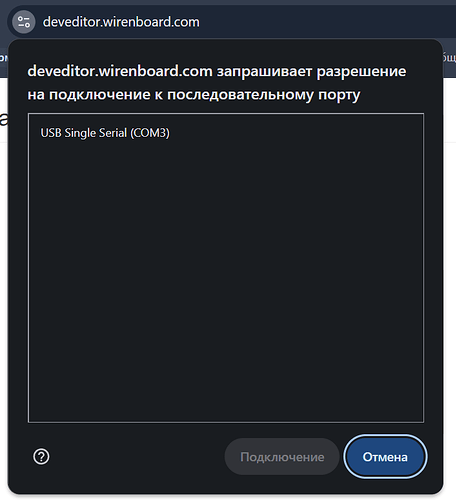

2. По ссылке выше выбираете порт с подключенным шлюзом. У меня это COM3:


3. Нажимаете “Scan” и ждете 20 сек.

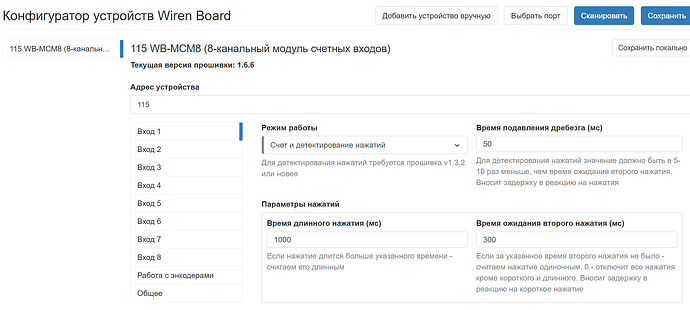

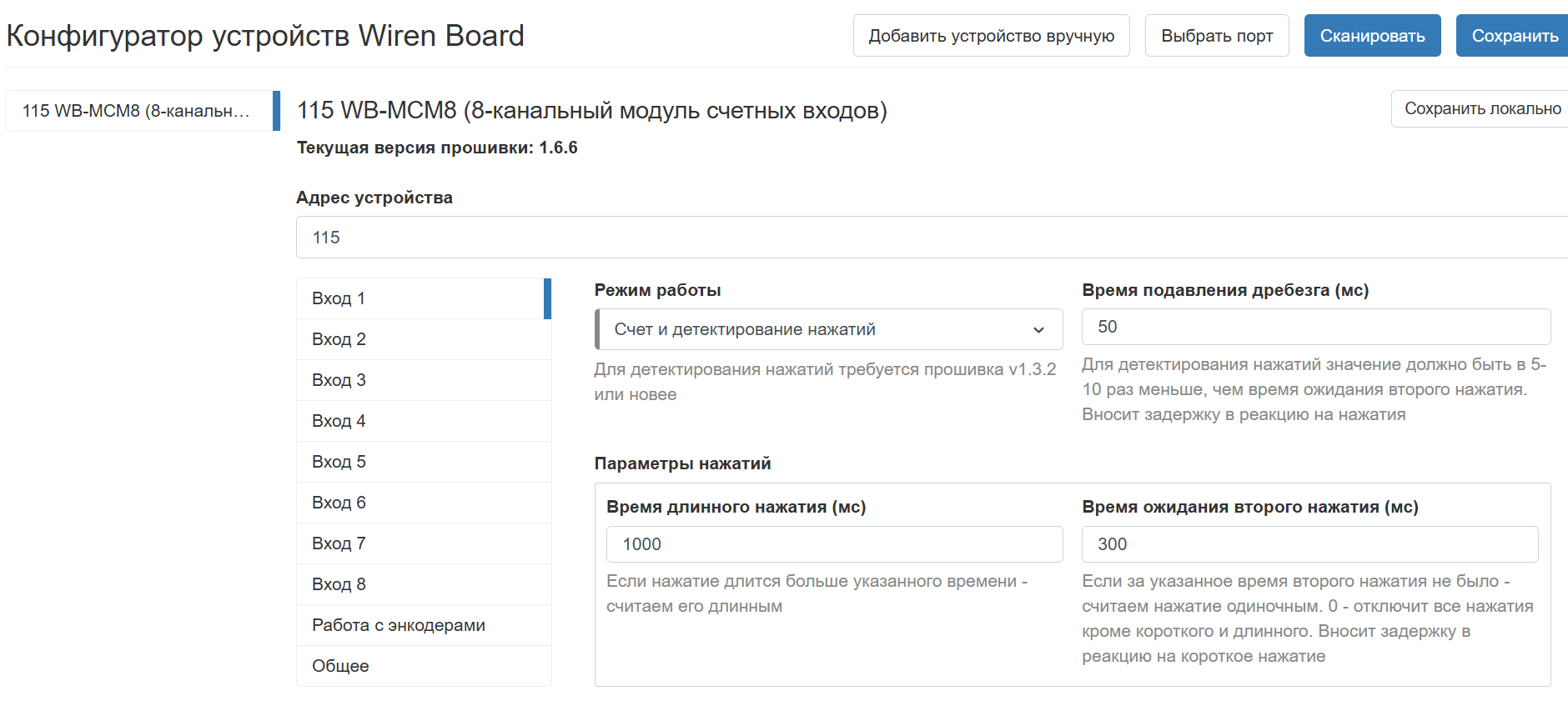

4. Устройство находится и готово к конфигурированию:


5. Выполняете требуемые настройки и нажимаете “Save”, готово!

---

Прошу попробовать и поделиться результатом.

[Aleksandr10]

Это всё сделал, программа нашла устройство. Нужно будет только найти видео, как настраивать димер. В программе много пунктов работы. Запутался как включается команды на все 4 канала. 4 димера и под каждый, нужны настройки разные. Спасибо за помощь

[Because]

Документация на устройство (WB-LED и WB-MDM3). Рекомендую изучить внимательно. Если документация не сможет ответить на ваши вопросы - прошу задать их здесь.

[Because]

Добрый день. Удалось разобраться с настройками?
