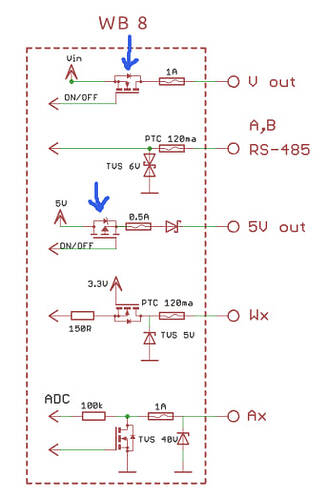

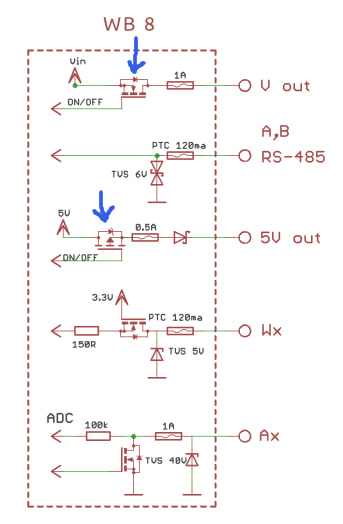

Добрый день. Посмотрев на схему обвязки выходов 5V_out, V_out, обнаружил, что скорее всего отображена неверная полярность MOSFET.
https://wirenboard.com/wiki/Wiren_Board_7.4#Клеммники
https://wirenboard.com/wiki/Wiren_Board_8#Клеммники
Если я правильно понимаю, линия, подписанная как ON/OFF служит для управления подачей питания на выход. В таком случае из-за паразитного (защитного) диода не получится отключить напряжение на выходе, ток будет течь через него при закрытом транзисторе. Понимаю, что в итоговой версии такое исключено и проектная схема другая, а ошибка только в схеме на вики.
Добрый день.
Да, ошибка. Для V_out n-канальный нарисован
Для 5V - сток-исток перевернут.
На самом деле там, конечно, не транзисторы а специальные (автомобильные) ключи.
Опишу, исправим. Благодарю за то что помогаете!
Рад был помочь.
Я еще думал, вдруг это специальная ошибка, чтоб ловить кандидатов на вакансию
А с таким дотошным и внимательным (респект!) подходом - я только за.
Ведь эта схема настолько привычно примелькалась что и не замечал никто годы.
Нам нужны люди: Работа в Wiren Board - Wiren Board
Спасибо. Да, присылал резюме, пока просили просто оставаться на связи, т.к. нет задач релевантных моему опыту. Буду ждать)
