Имеется задача измерения напряжения ОС на выходе привода воздушной заслонки Belimo LM24A-SR. Он управляется сигналом 2-10В от выхода WB-MAO4 и для отслеживания фактического положения подключили как раз WB-MAI6.

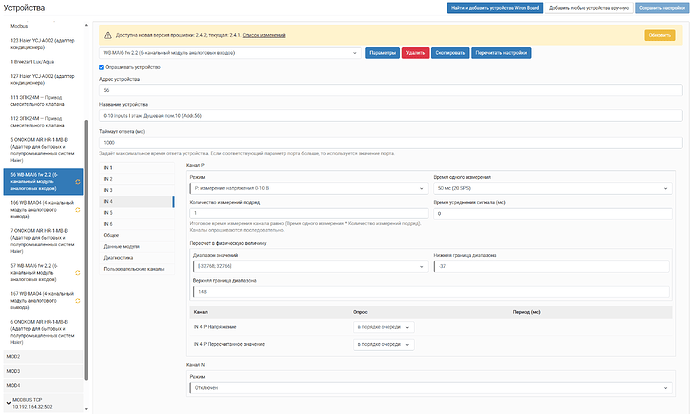

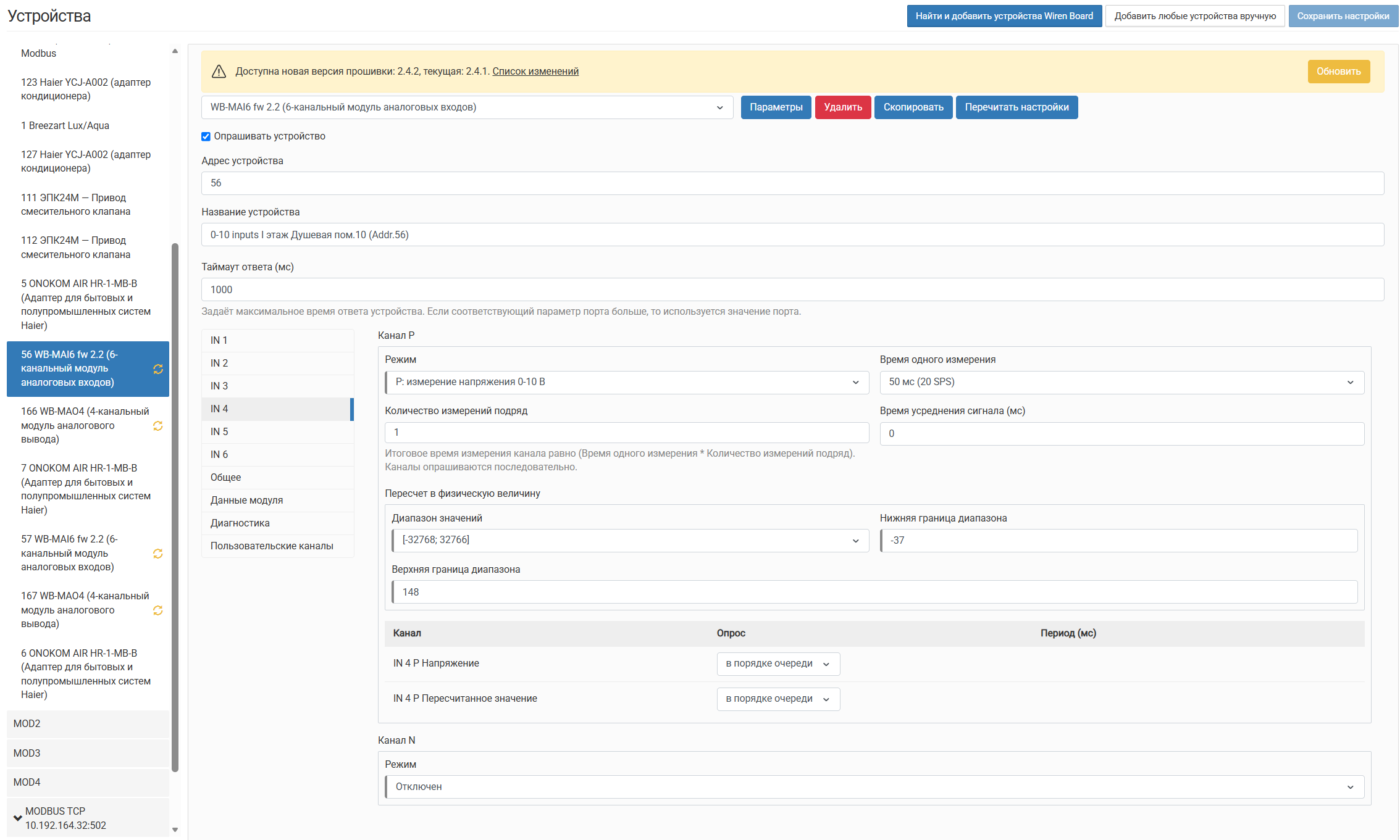

Прошивка модуля WB-MAI6 2.4.2 как видно из скриншота.
Подключение сигнала ОС относительно iGnd и IN1P (iGnd электрически соединен с Gnd по причине общего провода питания Belimo и выхода с WB-MAO4 для подачи 2-10В в качестве задания положения).
Нижняя и верхняя границы пересчета подгоняли, чтобы примерно соответствовало уровню задания от WB-MAO4. Но эти параметры на вопрос не влияют.
Проблема в том, что когда мы Вольтметром измеряем на входных клеммах WB-MAI6 напряжение ОС от Belimo, то оно существенно отличается от тех значений, которые регистрируются самим WB-MAI6 в панели вебинтерфейса.

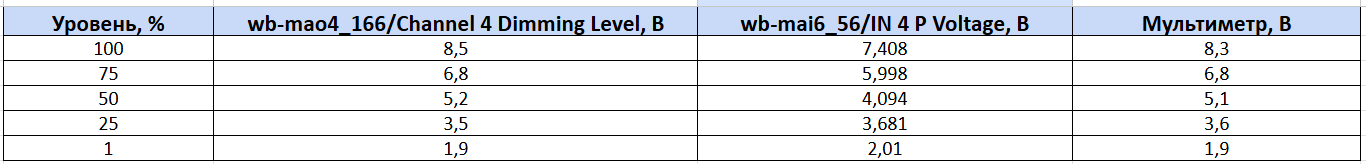

Здесь:
Уровень - это значение задания с выхода WB-MAO4,
Dimming Level - это то, что вольтметром измеряется на выходе того же WB-MAO4,
IN 4 P - это напряжение на входе 4, измеренное WB-MAI6,
Мультиметр - это напряжени на том же входе 4 WB-MAI6, измеренное вольтметром.
В сообщениях выше упоминалось, что мультиметром некорректно измерять это напряжение, а требуется осциллограф.
Получается, что у WB-MAI6 и вольтметра разные принципы измерения постоянного напряжения?
Как тогда можно опираться на данные значения в работе, если в сравнении с выходом от WB-MAO4 наблюдается правдоподобность, а на входе WB-MAI6 этого нет?
