Добрый день.
Продолжаем драму “WB-UPS v.3 и WB-MGE v.2 не живут на одной шине”.
Краткий пересказ былого - не удалось на шину с MGE v2 добавить UPS v3 - массовые ошибки контрольной суммы.
WB любезно заменил MGE v2 и UPS v3 на MGE v3 и другой UPS v3.
Краткий промежуточный итог - не помогло - WB-MGE v.3 тоже ни с чем не живёт на одной шине.
В тестировании участвуют (весь софт и прошивки обновлены)
- WB 8.5, канал RS485-2
- два WB-MGE v.3 в режиме прозрачного моста
- WB-MS v.2 локально на стороне WB
- WB-MSW v.4 локально на стороне WB
- WB-UPS v.3 локально на стороне WB
- 6*WB-MSW v.4 за удалённым MGE

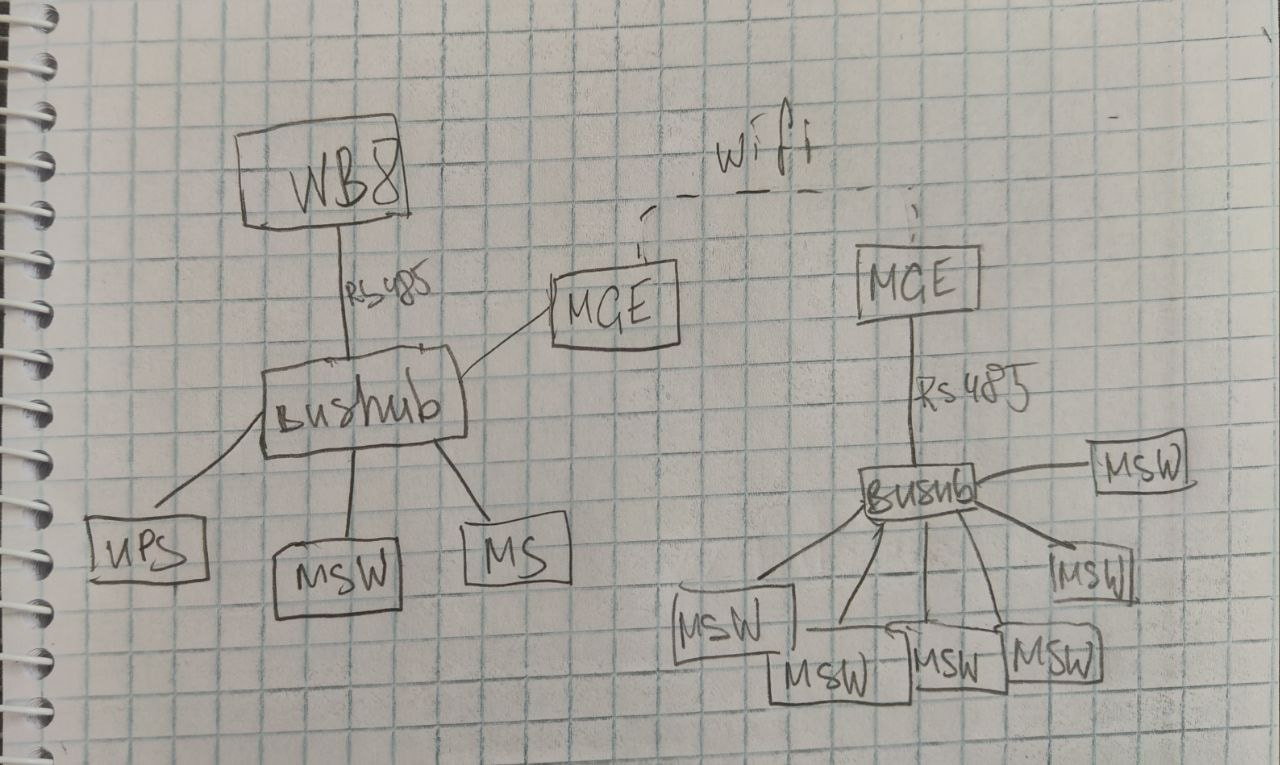

На стороне WB собиралась как звезда через BUSHUB так и шлейф.
Тесты с обоими UPS были только в режиме звезда так как, стало очевидно, что проблема
не именно сочетании UPS+MGE и из-за нестандартности клемм подключения UPS (ну ломает из туда-сюда перекручивать, да).
В звезде проверялись все сочетания по 2 и по 3 устройства на локальной стороне.

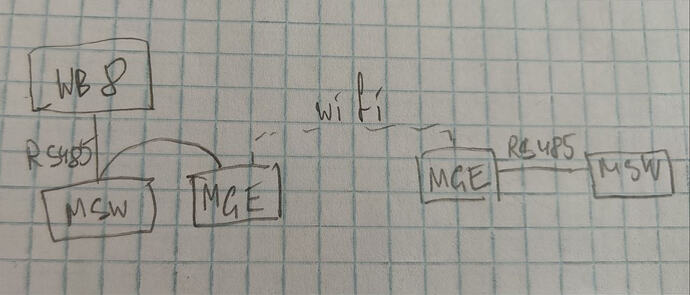

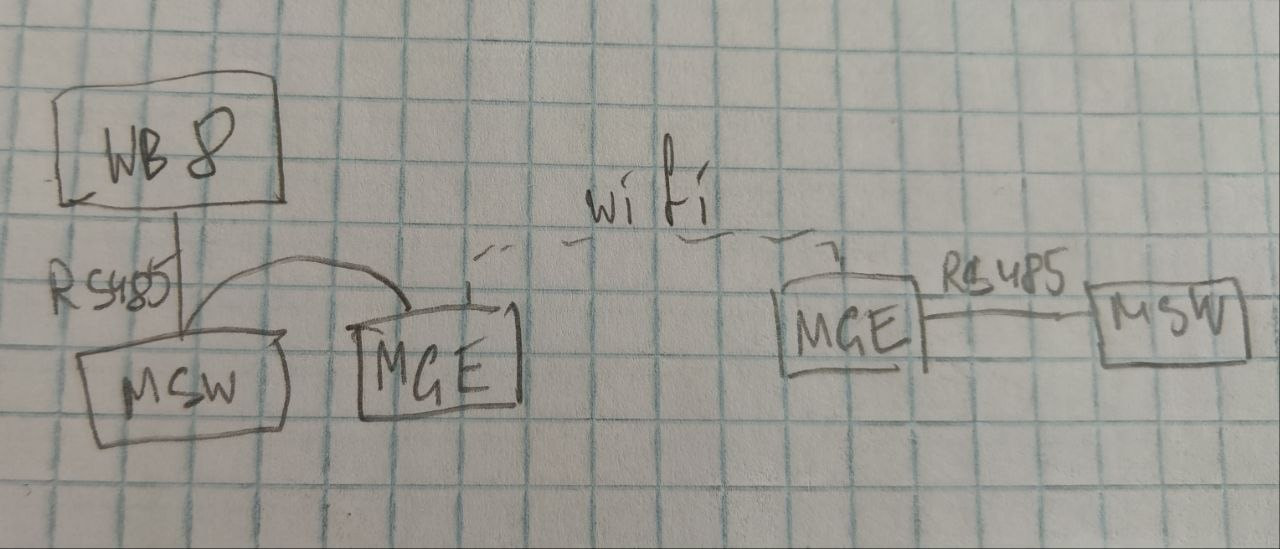

В шлейфе проверялся порядок как
- WB → MGE → MS
- WB → MGE → MSW
так и
- WB → MS → MGE
- WB → MSW → MGE

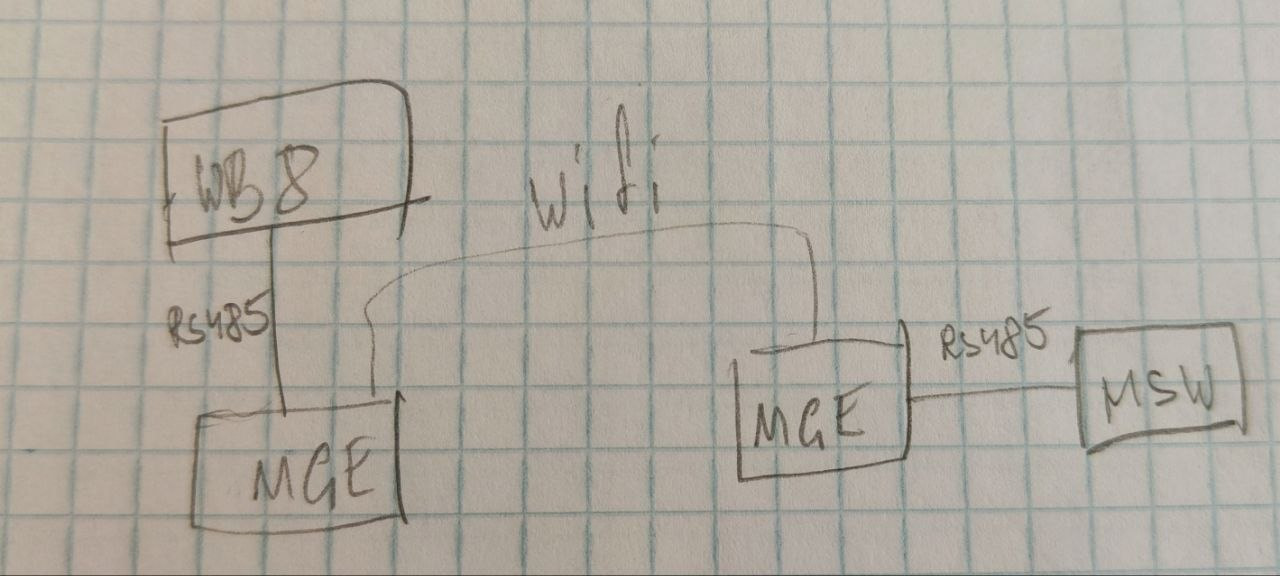

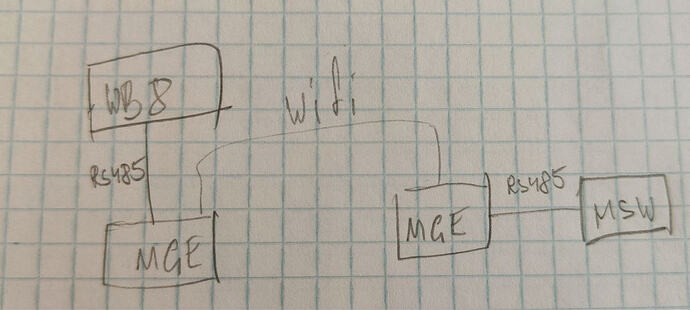

MGE в прозрачном режиме проверялся как при мастере на стороне WB так и при слейве на стороне WB.
На локальной стороне проверялись три сочетания включенности резисторов failsafe и 120
- на WB в-ключены на локальном MGE вы-ключены
- на WB вы-ключены на локальном MGE в-ключены
- на WB вы-ключены на локальном MGE вы-ключены
(оба резистора были или включены или выключены, варианты когда один резистр включен, а другой выключен не проверялись)
На удалённой стороне постоянно оставалась звезда 6*WB-MSW → MGE, резисторы failsafe и 120 включены на MGE.
Кроме обычной скорости 57600/N82 проверялась 38400.
Попытка проверить 9600 не удалась - MGE сконнектились, но удалённых устройств видно не было. Их всех пришлось идти демонтировать и по одному подключать к WB для замены скорости с 9600 обратно на 57600.
Так как процесс смены скорости сильно трудозатратен - 6 MSW, два MGE по wifi и WB, а восстановление при проблемах совсем не весёлое, то эксперименты со скоростями на этом закончились.
Так же проверялась работа тестируемых устройств в звезде на канале RS485-1 (57600/N82) где висят MAP3E, 2*MAP12E, MCW8, MAI6
- UPS без проблем
- MS без проблем
- MSW без проблем
- MGE появляются ошибки
Промежуточный итог - что ни делай на RS485-2, но как только на шине с MGE появляется хоть какое-то ещё одно локальное устройство, то начитаются ошибки контрольный суммы от удалённых MSW.
