Здравствуйте, мне нужно настроить управление тремя рядом стоящими теплицами все по проводу. сценарии планирую делать на неттопе под управлением Home Assistant, он в свою очередь управляет контроллером wiren board 8, а после него стоят различные реле. также в каждую теплицу нужно установить датчик температуры и влажности, чтобы по нему осуществлялось управление той группой реле, что идет на теплицу. Вопрос такой, нам будет достаточно одного контроллера на три теплицы? или нужно ставить на каждую? групп реле на каждой будет около 12.
Здравствуйте.
Для решения вашей задачи будет достаточно одного контроллера Wiren Board 8.
Контроллер может работать с 247 ведомыми (slave) устройствами Wiren Board на шине, это было проверено опытным путем.
Что бы всё работало стабильно обратите внимание на то как правильно организовать шину RS-485.
Датчики температуры влажности можно применить WB-MSW v.4
Прилагаю описание настройки Home Assistant.
Реле подобрать можно на сайте.
есть опыт применения таких датчиков в теплицах? насколько они чувствительны к высокой влажности и возможным низким температурам в моменты простоя теплицы?
и еще вопрос по шине, при расстоянии около 25м от контроллера щитов теплиц с реле стоит ставить Модуль расширения: RS485, WBE2-I-RS485-ISO — Wiren Board
Вот технические характеристики которые мы гарантируем.
Опыта использования в теплицах у нас не было, но вы можете спросить у коллег в нашем открытом сообществе.
В этом нет необходимости, используйте один из портов RS-485 контроллера, экранированный кабель и выполните заземление экрана в одной точке что бы избежать наводок на шину. Соблюдайте топологию.
1 лайк
у нас также есть потребность передавать данные с датчика линейного хода на контроллер, он участвует в управлении коньковой форточкой. датчик полностью аналоговый. Есть какой-то готовый модуль преобразования аналог - RS-485? сейчас мы используем ESP контроллер для нашей zigbee сети, но в связи с использованием РЭБов в ряде районов от zigbee вынуждены отказываться и для ключевых узлов использовать проводную схему.
я нашел вот такой вариант у вас - Модуль аналогового ввода WB-MAI6 - Wiren Board
судя по всему это то, что нам нужно. почему-то не попался мне на сайте в каталоге ни в одном из разделов)
Добрый день.
Да, это то что вам нужно.
Если ваш аналоговый датчик имеет выход 0-20 мА, то можно взять модуль аналоговых входов WB-MAI2-mini / СС v.3 и расположить рядом с форточкой например.
Добрый день.
Если остались вопросы - с удовольствием отвечу.

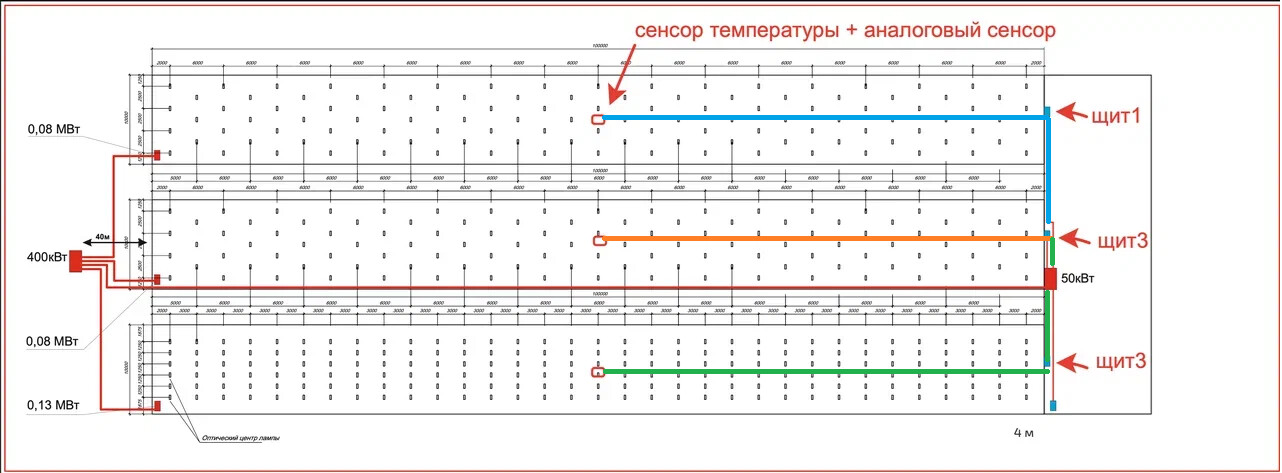

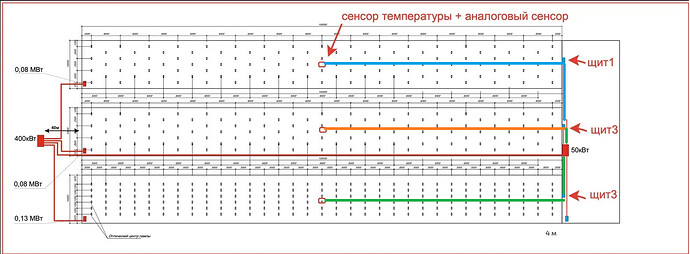

Добрый день. Возник вопрос по топологии шины, в раздумьях как лучше поступить. у нас три теплицы объединенные хозблоком и в каждой будет щит с реле в начале теплицы, но в центр на 50м нужно вывести еще сенсоры, линейно это получается тянуть туда и обратно кабель “петлей”. причем, насколько я понимаю по одному кабелю на 8 жил это нельзя делать. либо вообще ставить репитер у каждого щита на этот отвод в теплицу. Можете подсказать варианты исходя из вашего опыта? А так уже часть оборудования от вас приехало, устройства великолепные!
Здравствуйте.
В вашем случае что бы не тянуть лишние метры ненужного кабеля, поступил бы следующим образом.
На контроллере имеется 2 порта RS-485.
Есть возможность сконфигурировать ещё один порт с помощью модуля расширения WBE2-I-RS485-ISO который вы предполагали ранее.
Тем самым вы исключаете топологию звезда на одном порту, а вместо этого получаете три шины прекрасно работающих, примерно одинаковой длины.
2 лайка
Коллега полностью прав. Три шины - проще, логичнее.
Ну почему же, можно. Например, использовать оранжевую и коричневую пары под питание. Нина начинается по зеленой паре, на устройстве (устройствах) на конце кабеля зеленая пара соединяется с синей. Таким образом в одном UTP кабеле шина идет и “туда” и “обратно” и следующие устройства подключаются уже к “синей” паре.
Гораздо оптимальнее удлинить шину чем строить звезду.
А вот этого я бы избегал - просто выявление неполадок в схеме с такими устройствами превращается в тот еще квест.
Ну и посмотрите в тему Помогите пожалуйста с подбором и настройкой оборудования для теплиц
Поддержу ребят.

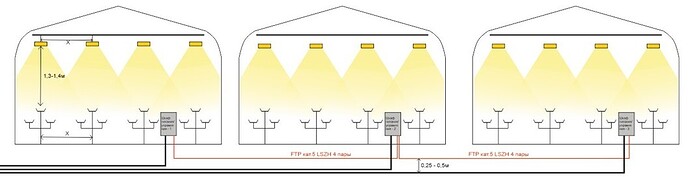

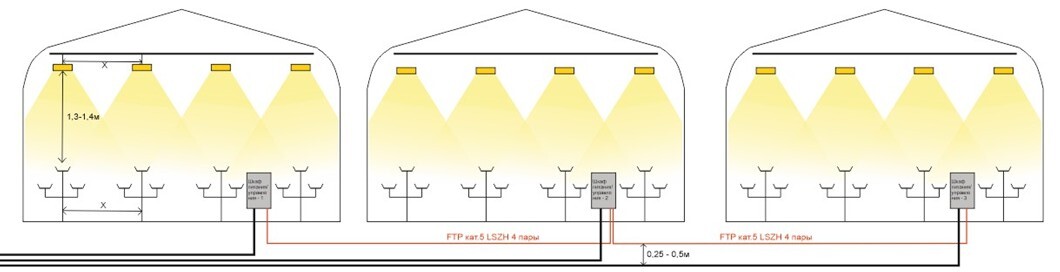

Мы в этом году реализовывали проект из 3х теплиц, где в каждой теплице устанавливались свои шкафы питания/управления, а также выносились датчики на теплицы.
Задача в том, чтобы снимать показания и автоматически управлять светом в зависимости от количества солнечного света.
Мы с ребятами из WirenBoard собрали материалы для статьи, но она ещё не вышла. Дорабатываем…
Могу сказать, что на данный момент с самими датчиками, как и с автоматикой проблем нет. Ребята правильно подсказывают топологию шин. Это на 100% работает)
Плюс дополнительно сейчас рассматриваем вопрос установки и подключения метеостанции, чтобы автоматически управлять фрамугами относительно внешних и внутренних параметров (прикольная штука)

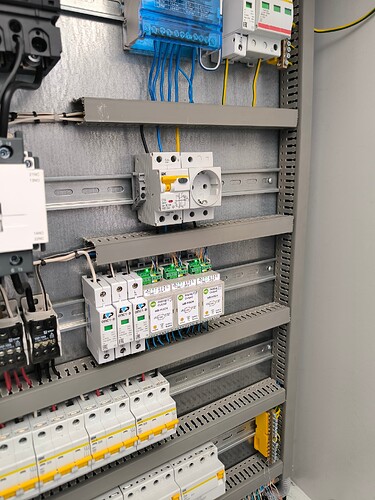

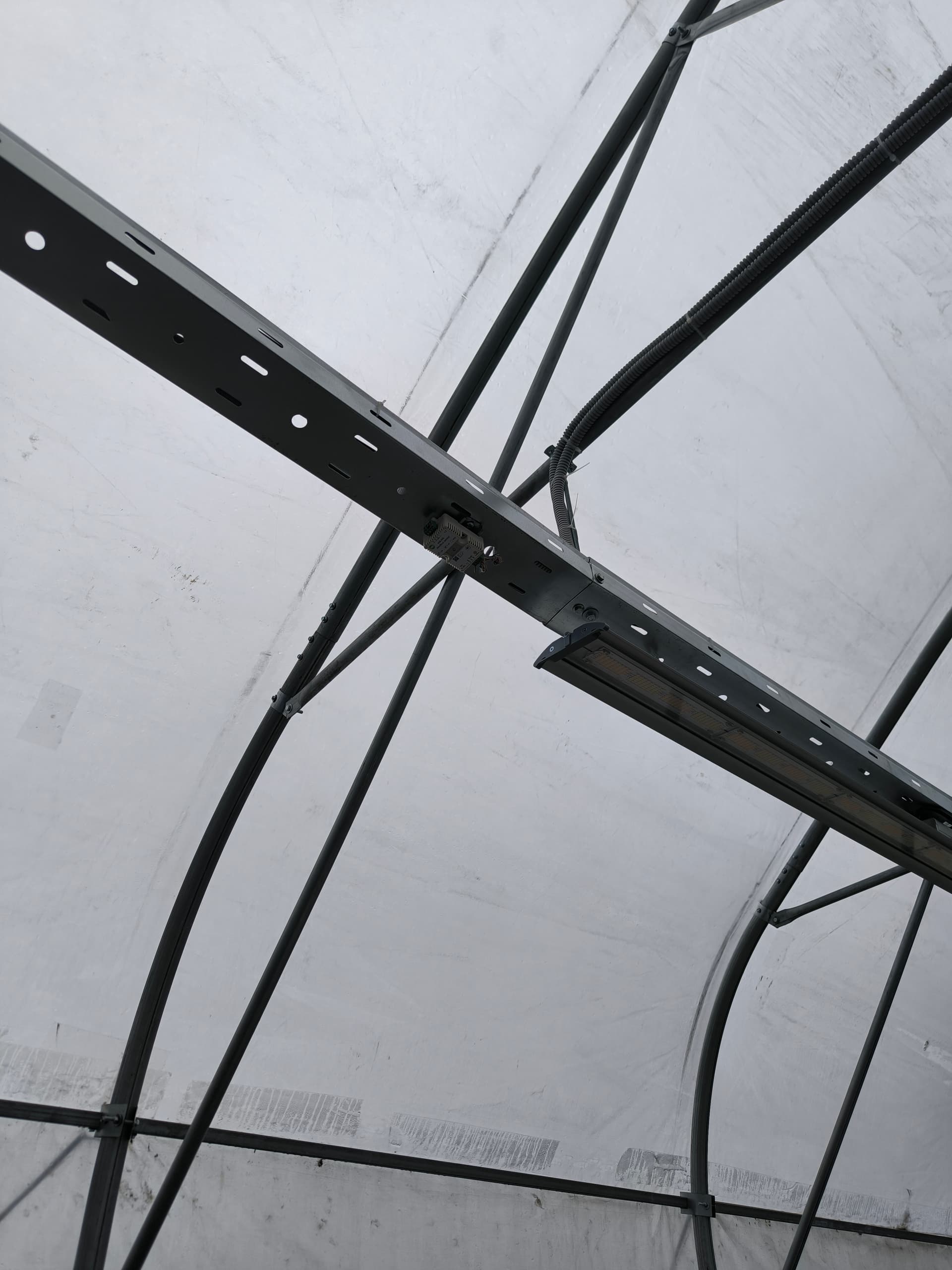

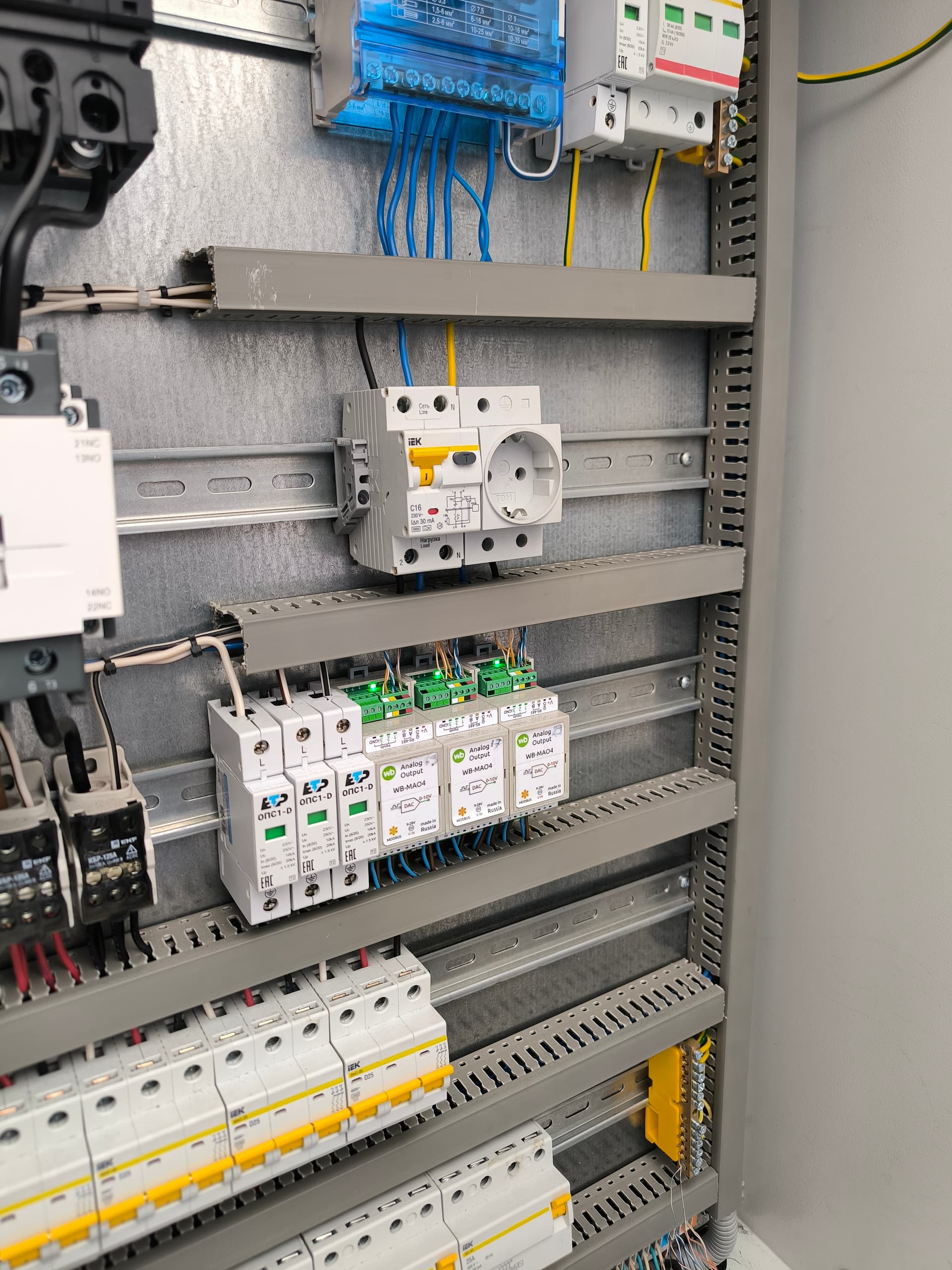

Я приложу несколько фото ниже. Если будут какие-то вопросы, то задавайте)
Схема структурная rs-485-Модель.pdf (110,8 КБ)
спасибо! думаю что на этом варианте и остановимся!
есть такое мнение, поэтому и уточнил:
" Почему нельзя
- Линии A и B образуют одну дифференциальную пару, их токи текут навстречу и взаимно компенсируют электромагнитные поля → поэтому помехи почти не влияют.
- Если вы пустите “A-B туда” по одной паре, а “A-B обратно” по другой, вы фактически получите две разные линии и четыре конца. Это создаст:
- отражения (сигнал пойдёт по двум путям),
- перекрёстные наводки,
- искажённые фронты и, в итоге, сбои при обмене."
но если опыт показывает, что сбоев нет, то это сильно упрощает ряд задач при разводке
спасибо большое за комментарий! мы метео уже используем в нашей сборке, форточку прикрываем при сильном ветре. ну и данные по солнечной радиации/осадкам также используются в системе. ранее проект был почти полностью на zigbee, но РЭБы все нам испортили)
подскажите пожалуйста, нам для логики управления форточкой требуется режим открытия по произвольному количеству секунд, ранее на зигби мы отправляли команду типа
“state_bottom_right” : “ON”,
“on_time”: 10
это позволяло быть уверенным что реле включится на 5 секунд и выключится автоматически, тк по зигби бывало что команда выключения не долетала по разным причинам. В проводной схеме планируем использовать перекидное реле WB-MR3LV/I для управления фазами контакторов двигателя форточки, данное реле можно включать командой открыться на заданное количество секунд? или можно только программно обрабатывать этот момент со стороны блока управления? перекидное хотим использовать тк это оптимальный вариант развязки для избежания КЗ
Добрый день.
Можно настроить любое наше реле в режим управления шторами.
Данный режим позволяет управлять нагрузкой по заданному интервалу.
При этом необязательно использовать перекидное, между переключениями каналов есть задержка.
Для гарантированного отключения реле в случае отсутствия связи существует настройка безопасности. То есть можно установить время через которое выходы выключатся (или включатся) при отсутствии связи (опроса) с мастера.
