Добрый день! Вам удалось решить проблему?
Модуль обновил, сейчас работает нормально и выдает 48В. Диоды уже не выгорают. Но почему на старой прошивке значения были не по умолчания? Кто сейчас компенсирует замену всех групп светодиодной ленты, подключенных к этому модулю?
Вот ответ ChatGPT о проблеме низкого значения ШИМ:
Влияние низкого значения ШИМ на выгорание светодиодов
Физика выгорания светодиодов при низком рабочем цикле ШИМ
При диммировании светодиодов методом широтно-импульсной модуляции (ШИМ) нагрузка быстро переводится между состояниями «включено» и «выключено», а яркость регулируется изменением рабочего цикла импульсов. В моменты включения светодиоды получают полный номинальный ток, а в выключенные интервалы — нулевой. При низком рабочем цикле доля времени подачи полной мощности значительно сокращается, что приводит к серии коротких высокоэнергетических импульсов.
Такие импульсы формируют тепловые циклы: кристалл светодиода активно нагревается при каждом включении и частично остывает во время пауз. При недостаточном теплоотводе это может вызвать локальный перегрев, ускоряющий диффузию дефектов и деградацию полупроводниковой структуры.
Кроме того, периодическое включение/выключение вызывает микромерцание люминофора, увеличивая вероятность безызлучательной рекомбинации в активной области светодиода. Это ведёт к снижению квантового выхода и появлению цветовых сдвигов во времени эксплуатации.
Электрические аспекты влияния низкого рабочего цикла ШИМ на светодиодные ленты
Импульсный ток при низком рабочем цикле остаётся равным номинальному, но протекает в короткие пиковые отрезки. Такие всплески тока повышают электрическое и тепловое напряжение на p-n переходе, что может вызвать локальные электрические пробои и ускоренное старение контактов резисторов и соединений5.
Низкая частота ШИМ (<100 Гц) приводит к заметным пульсациям выходного тока и напряжения, что ухудшает стабильность работы светодиода и создаёт дополнительные электрические и магнитные наводки в цепях питания. Оптимальная частота ШИМ для подавления мерцания рекомендуется в диапазоне 500 Гц–1 кГц и выше 25 кГц для видеозаписи и профессионального освещения7.
Критическим фактором является длительность включения (duty cycle). При рабочих циклах ниже 10 % средняя нагрузка на люминофор и полупроводниковый кристалл падает непропорционально, что приводит к нерегулярному распределению тока и снижению стабильности светоотдачи. Это сопровождается ускоренной деградацией люминофора и образованием дефектов в активной области светодиода.
Рекомендации по предотвращению выгорания светодиодов
- Оптимизация частоты и рабочего цикла ШИМ
- Частота ШИМ должна быть не ниже 500 Гц (минимум 100 Гц для бытовых применений) и при необходимости доводиться до 25–30 кГц для исключения микромерцания в профессиональных системах освещения6.
- Рабочий цикл не должен опускаться ниже 10–15 % для предотвращения чрезмерных пиков тока и локального перегрева элементов.
- Использование драйверов с функцией реального диммирования ШИМ
- Старайтесь применять драйверы, которые не только генерируют цифровой ШИМ-сигнал, но и учитывают форму выходного тока, тем самым минимизируя шум и электрические выбросы7.
- Программируемые контроллеры (MCU-драйверы) с гибкими настройками частоты и рабочего цикла обеспечивают сохранение цветовой точки и стабильность светового потока.
- Обеспечение эффективного отвода тепла
- Применяйте алюминиевые профили или радиаторы под светодиодную ленту для равномерного рассеивания тепла, что позволяет удерживать рабочую температуру кристалла ниже 75 °C10.
- Оставляйте между катушками и поверхностями монтажный зазор не менее одной-трёх ширин ленты для лучшей конвекции.
- Мониторинг и диагностика состояния
- Используйте термокамеры или ИК-датчики для периодического контроля температурного поля на длине ленты11.
- Регулярно замеряйте форму ШИМ-сигнала осциллографом для выявления искажений или пульсаций, выходящих за пределы 0,5 % от номинального тока.
- Применение гибридных методов диммирования
- В чувствительных к цветопередаче приложениях совместите ШИМ с аналоговым регулированием тока (CCR), чтобы снизить тепловую нагрузку при частичных циклах и сохранить точность цветовой температуры12.
Добрый день!
Если, по вашему мнению, лента пришла в негодность из-за ШИМ диммирования, то это свидетельствует о том, что она не предназначена для работы в таком режиме, выполнена с нарушением технологии (например, плохой теплоотвод) или, по каким-либо причинам, требует применения только драйверов того же производителя.
WB-LED имеет большое количество настраиваемых параметров, которые задокументированы на странице устройства, в том числе и частота ШИМ.
Перед вводом в эксплуатацию необходимо их настраивать в соответствии с параметрами нагрузки.
Ответственность за подбор оборудования и его настройку несёт проектировщик или исполнитель работ по монтажу и наладке.
1 Like
Добрый день!
У вас остались еще вопросы по модулю WB-LED?
Просто какие параметры нужно настраивать ? Все настройки были заводские, ничего не вносил. Лента на 48В, блок питания на 48В (подбирался после расчетов на калькуляторе LED, учитывая длину кабеля и общую мощность группы). Модуль сам по себе менял значение ШИМ, пока его не обновил. Именно на этом модуле сгорали диоды на всех группах света. На втором модуле все в порядке, лента и монтаж одинаковые.
Добрый день!
В зависимости от ваших целей. Все настройки описаны в документации.
Вероятнее всего вы сами выставили ограничение по мощности, так как по умолчанию параметр “Прямое управление ШИМ” во вкладке устройства не должен был отображаться без соответствующей настройки драйвера wb-mqtt-serial.
И, как мы уже обсуждали, модуль не способен выдавать на ленту больше, чем напряжение питания. Перегрев отдельных диодов в ленте говорит о её качестве или о качестве монтажа, в результате которых был нарушен теплоотвод.
Параметры Диагностики были выключены, я их все включил после того как вы попросили прислать информацию о модуле. Никакие изменения не вносились.
Лента была центрсвета, везде одинковая. Монтаж осуществлял один человек. Мало вероятно, что человек везде, где подключены группы света к первому модулю допустил ошибки в монтаже. А все остальные группы ко второму модулю подключил правильно. Мне кажется, не в этом причина…

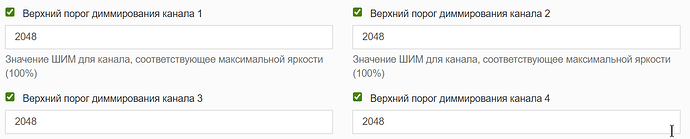

Я имел ввиду проверить верхние пороги диммирования:
У вас были активны каналы “Прямое управление ШИМ”, которое позволяет выставлять заданное значение. Но это сейчас не так важно - с этим разобрались.
Ни разу не встречались случаи, когда лента перегорала от того, что диммер работал не в полную мощность. У меня постоянно лента светит вполовину яркости и бывает меньше — это не приводит к перегоранию диодов.
Наоборот, такой режим работы, с точки зрения теплового баланса, более щадящий и может только увеличивать срок службы диодов.
Более того, у вас наблюдается точечный выход из строя, а не равномерно по всей длине. Тут нужно посмотреть в этих местах как лента соприкасается с профилем.
Так же не исключен брак диодов.
