Брак модуля WB-LED

Пришел диммер WB-LED с некорректной работой каналов. На входе 48В, на выходе дает 12-13В (при 100% яркости). К сожалению, заметил не сразу и сейчас нужно менять всю ленту, подключенную к этому модулю, так как начали выгорать диоды.

  1. https://www.dropbox.com/scl/fi/7imeyybid71pe15p2mcwk/VID_20250716232529.mp4?rlkey=ltrq41nndnjljzd8xvvdx9yrj&st=z3aib689&dl=0
  2. https://www.dropbox.com/scl/fi/oge26gyj1mom726t6i2nd/VID20250715215550.mp4?rlkey=a405o5tkmyttyfhj5ti7a8jbw&st=iaeaajg5&dl=0

Мне кажется, что тут совокупность нескольких историй.
Вы уверены, что лента на 48 вольт? Точно не токовая, у которой был “свой” источник питания?
Как может сгореть лента, рассчитанная на 48 вольт от 12 вольт? Она бы еле светилась, если вообще светилась. Скорее всего настроена верхняя граница и Вы мультиметром “видите” ШИМ.
Какая именно лента? Есть ленты низкого качества, где при монтаже, либо вскоре после включения диоды просто отваливаются (а не сгорают, как кажется).

Моё видение - виноват не WB-LED, а качество ленты и/или некорректное её питание.

1 лайк

Добрый день!

Давайте посмотрим настройки верхнего порога ШИМ диммирования у 4-х каналов. Или какие значения содержатся в регистрах с 80-83? (Карта регистров).

Так же уточните какая мощность и тип подключенной ленты.

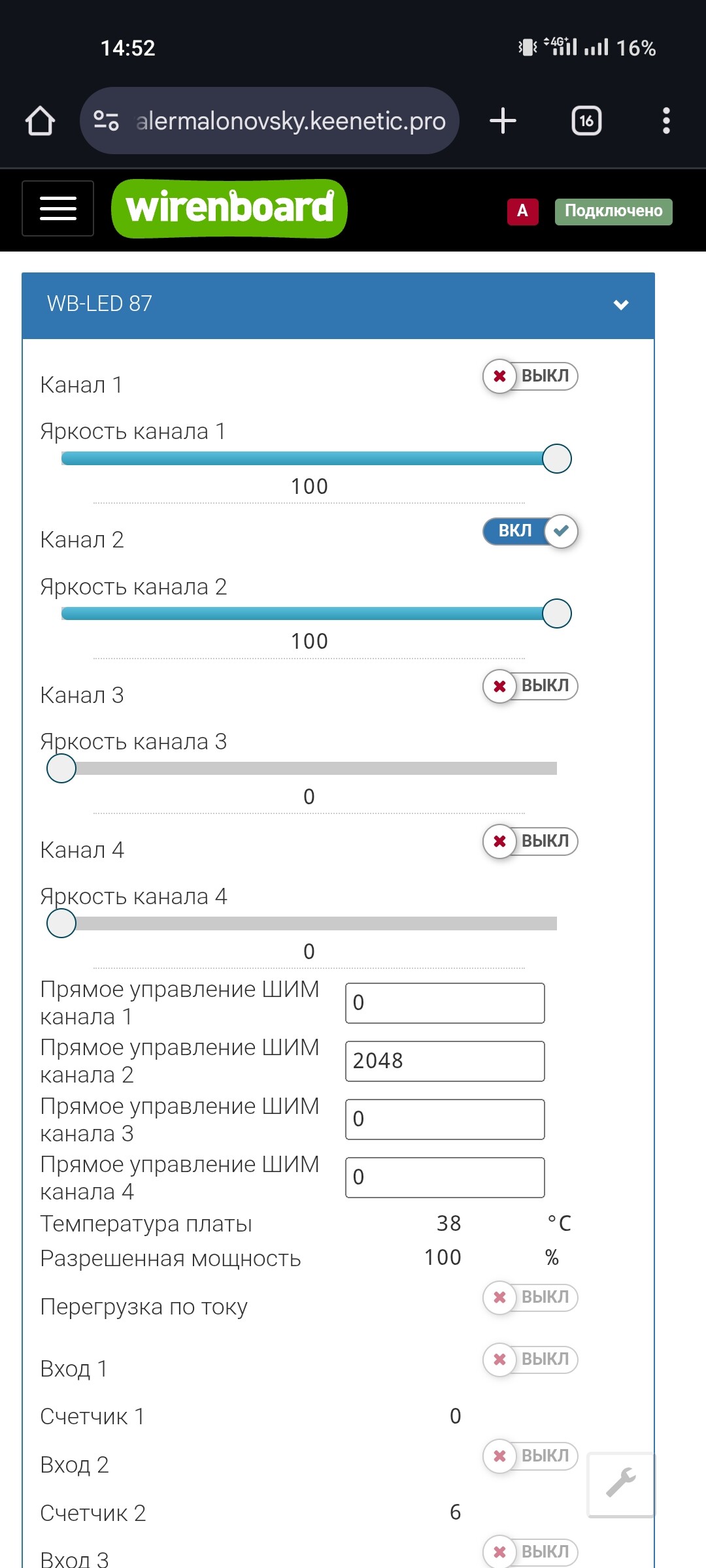

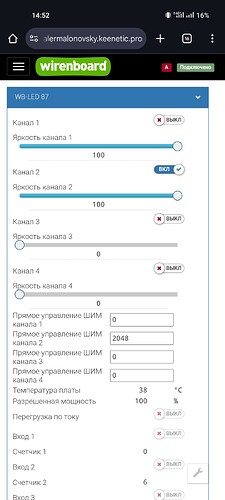

Я перекинул эту ленту на соседний модуль, теперь показывает 48В и стала светить ярче.

Лента центрсвет на 48В. Мощность 10Вт. (LENTA 2835.30.10W.48V)
Общая длина на группу не превышает 12 метров.
Сейчас нет возможности посмотреть параметры, но они по умолчанию у обоих модулей

Ленты, которые подключены ко второму WB-LED работают хорошо, без выгорания диодов.

Это важно проверить в вашей ситуации. И еще прошу выслать серийный номер этого диммера.

Дополнительно попрошу вас измерить ток потребления подключаемой ленты напрямую от БП без диммера в цепи.

Проблемный модуль с серийным номером 185513

Смогу завтра вечером измерить

На скрине настроек не вижу, но по всей видимости, у вас проблема в них.

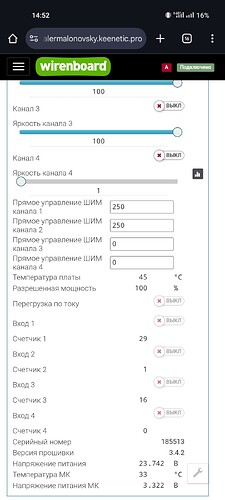

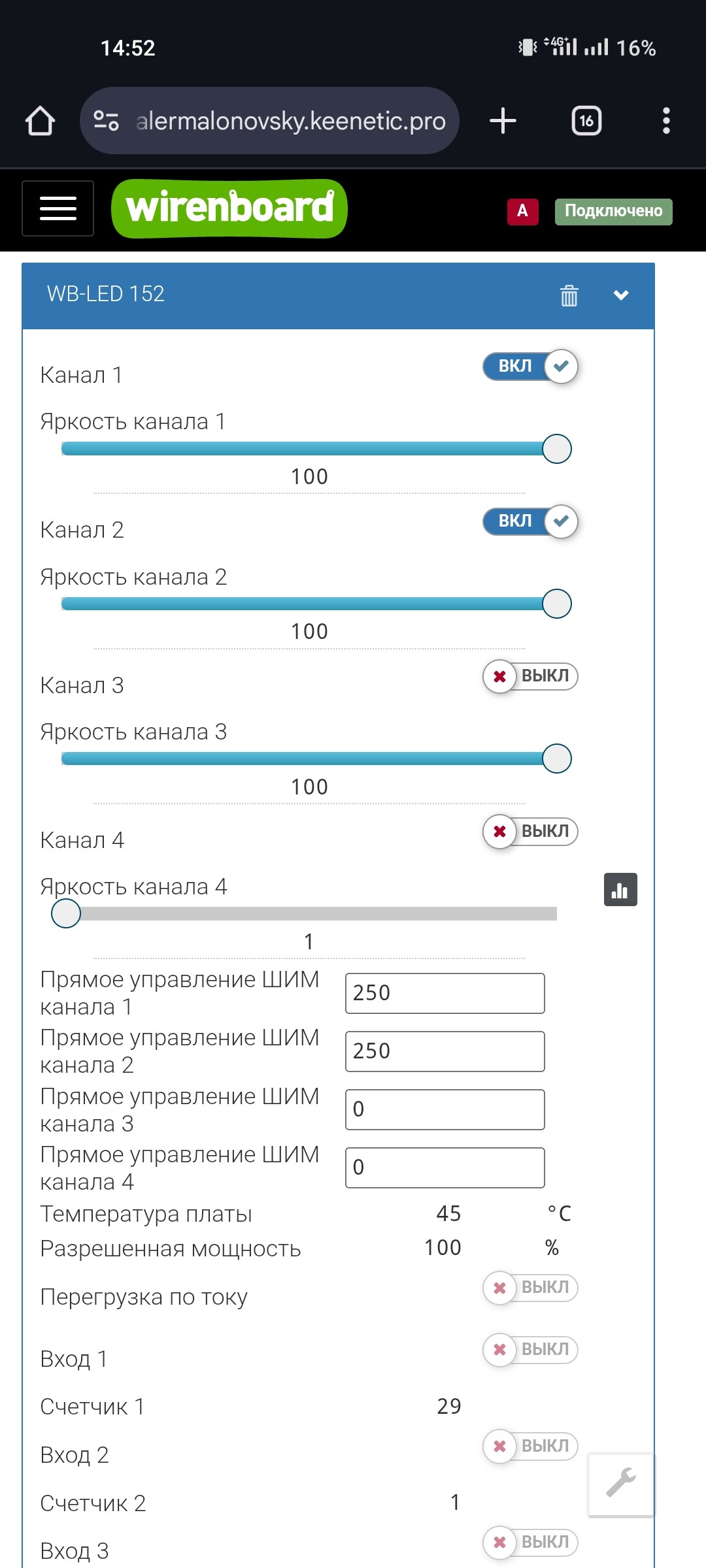

При яркости канала 100%, ШИМ - 250.

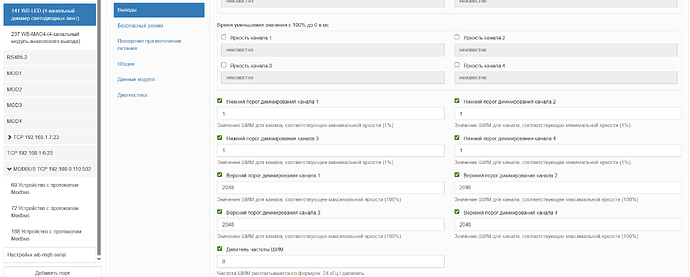

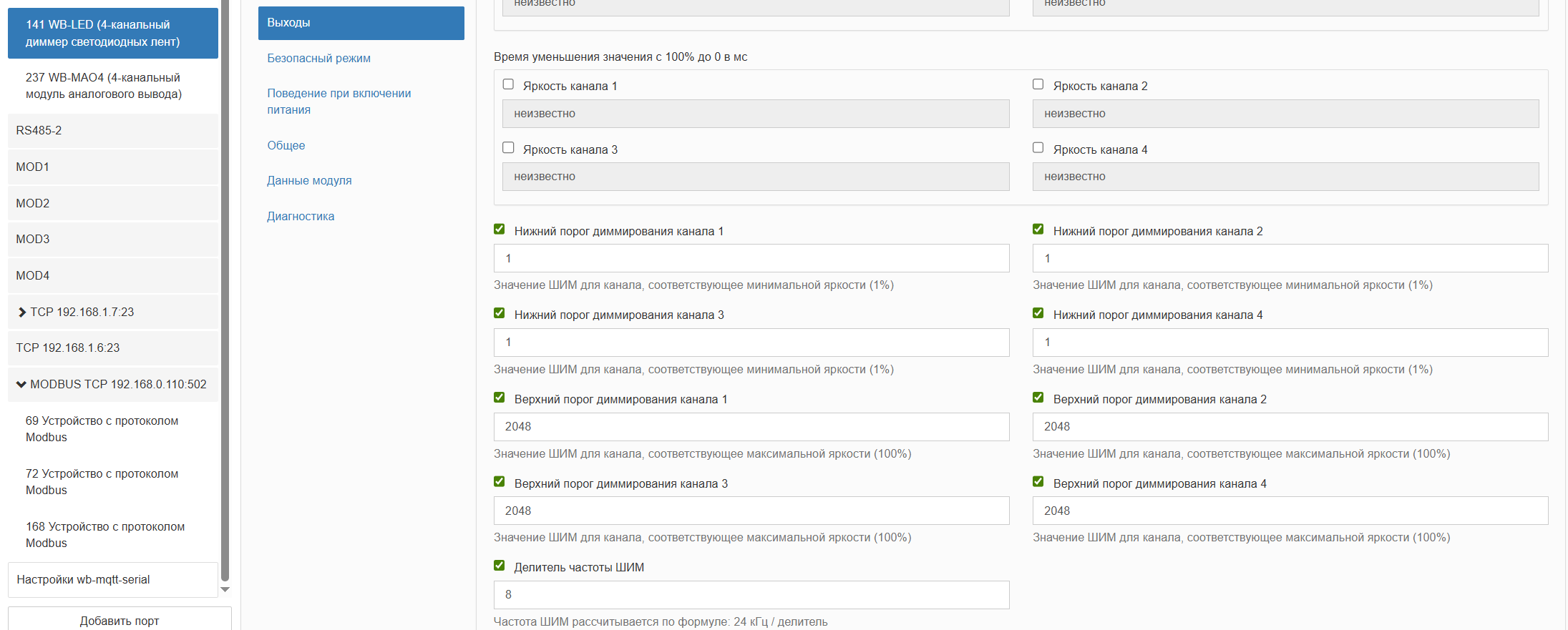

Установите настройки верхнего порога диммирования в конфигурационном файле или через WEB в максимальное значение - 2048:

Через веб изменил значение на 2048 через пару дней само вернулась на 250. Я могу отправить вам этом модуль на диагностику и замену?

Добрый день!

После изменения значения ШИМ яркость стабилизировалась?

Но, пока у меня ощущение, что замена модуля не решит проблему.
Я бы предложил еще проверить — не изменяют ли настройку ШИМ какие-либо правила на самом контроллере. Лучше временно отключить модуль от контроллера и понаблюдать в автономном режиме.

И еще, чтобы убедиться что все верно настроено, прошу выслать архив с диагностической информацией контроллера. Создание архива описано в документации.

Если в результате данного теста выяснится, что настройка ШИМ меняется самим модулем, то WB-LED №185513 возьмем на исследование.

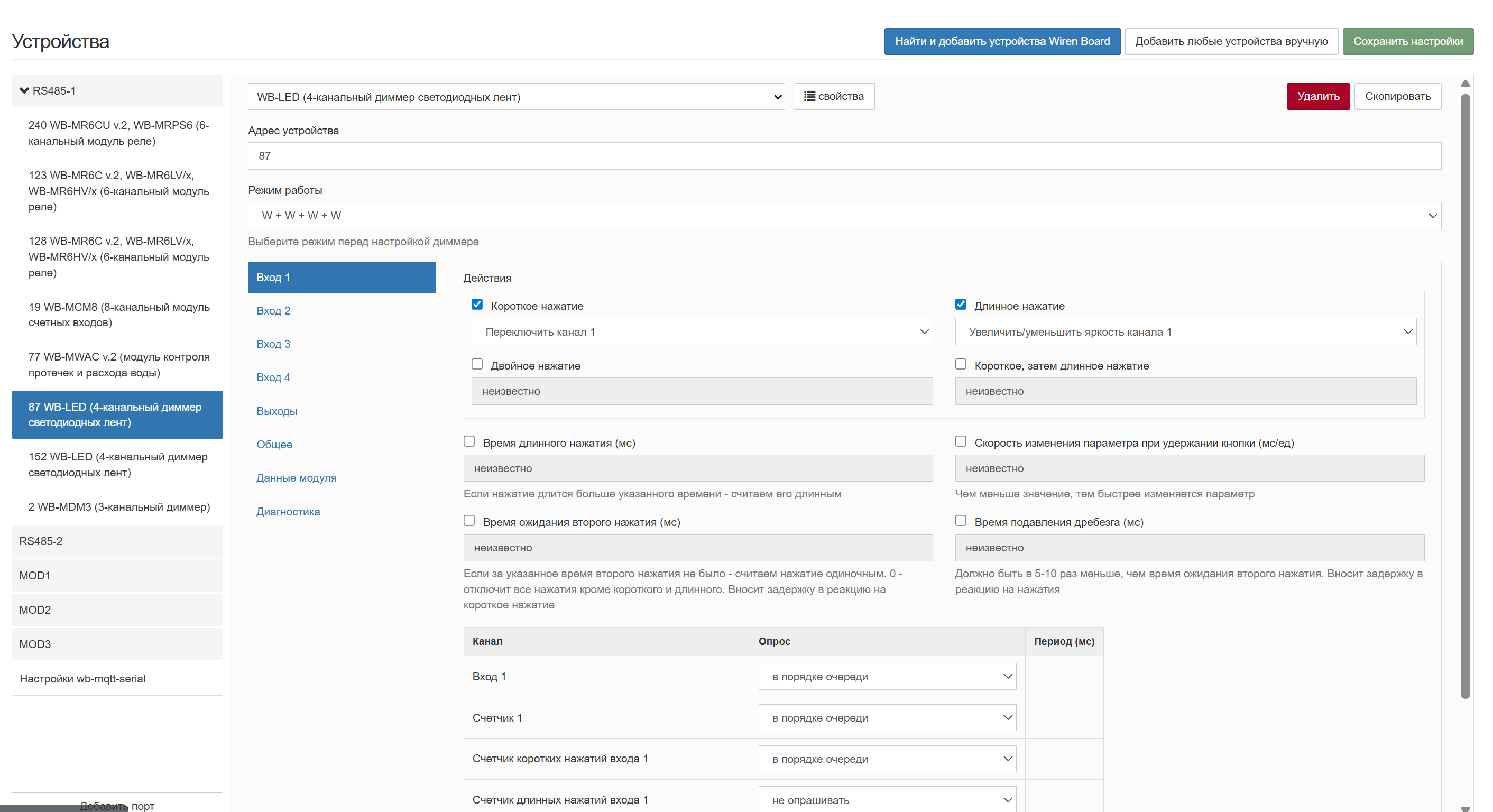

Настраивал только одно правило на мастер клавишу при входе в квартиру. Больше ничего не менялось. Тут даже никто не живет, еще идет ремонт.
diag_output_AAK2HQJC_2025-07-22-19.53.58.zip (404,1 КБ)

Добрый день!

Проверил настойки диммера. Не вижу заданных действий безопасного режима и поведения при включении питания.

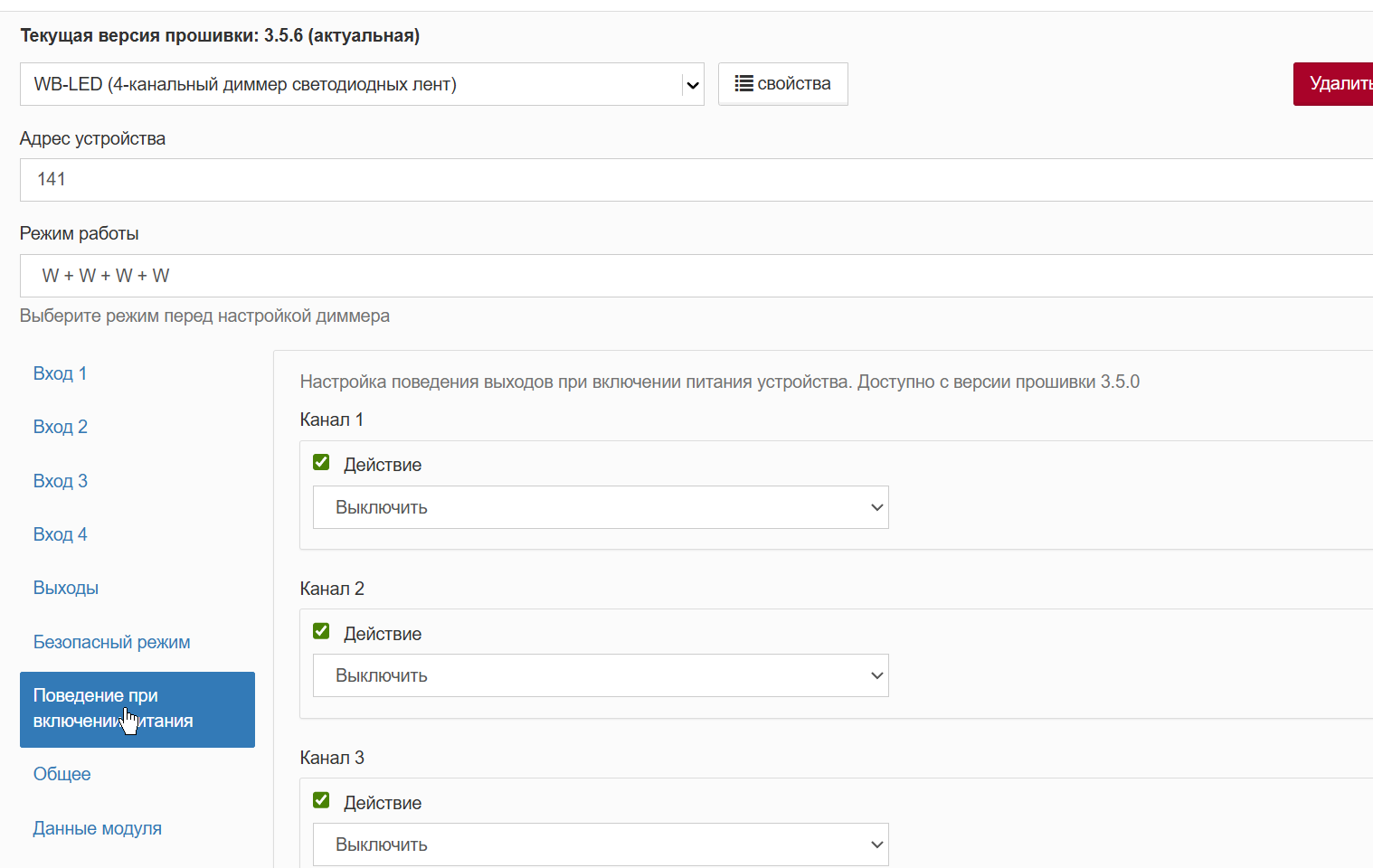

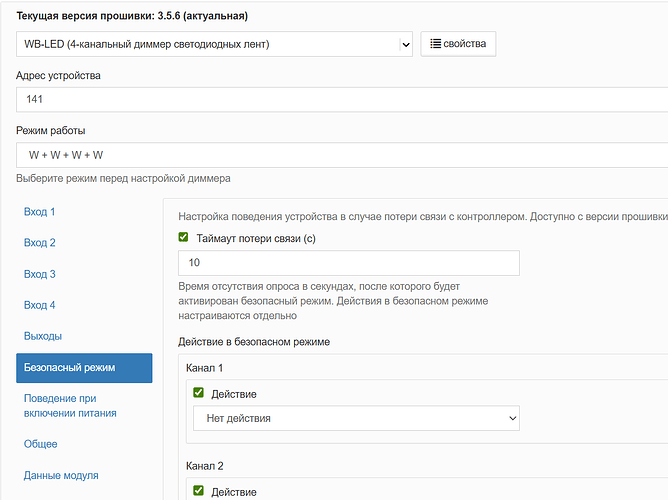

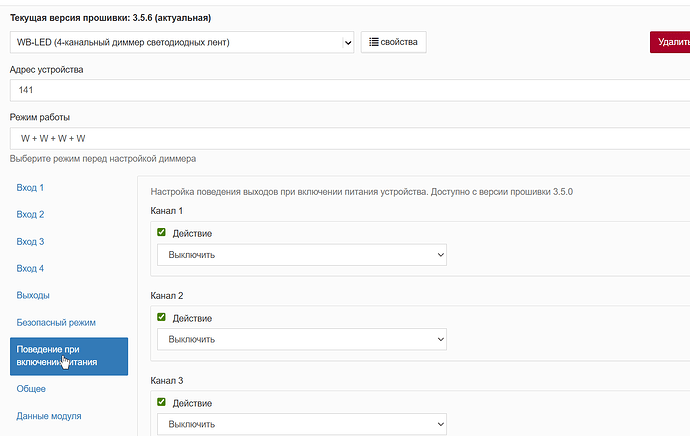

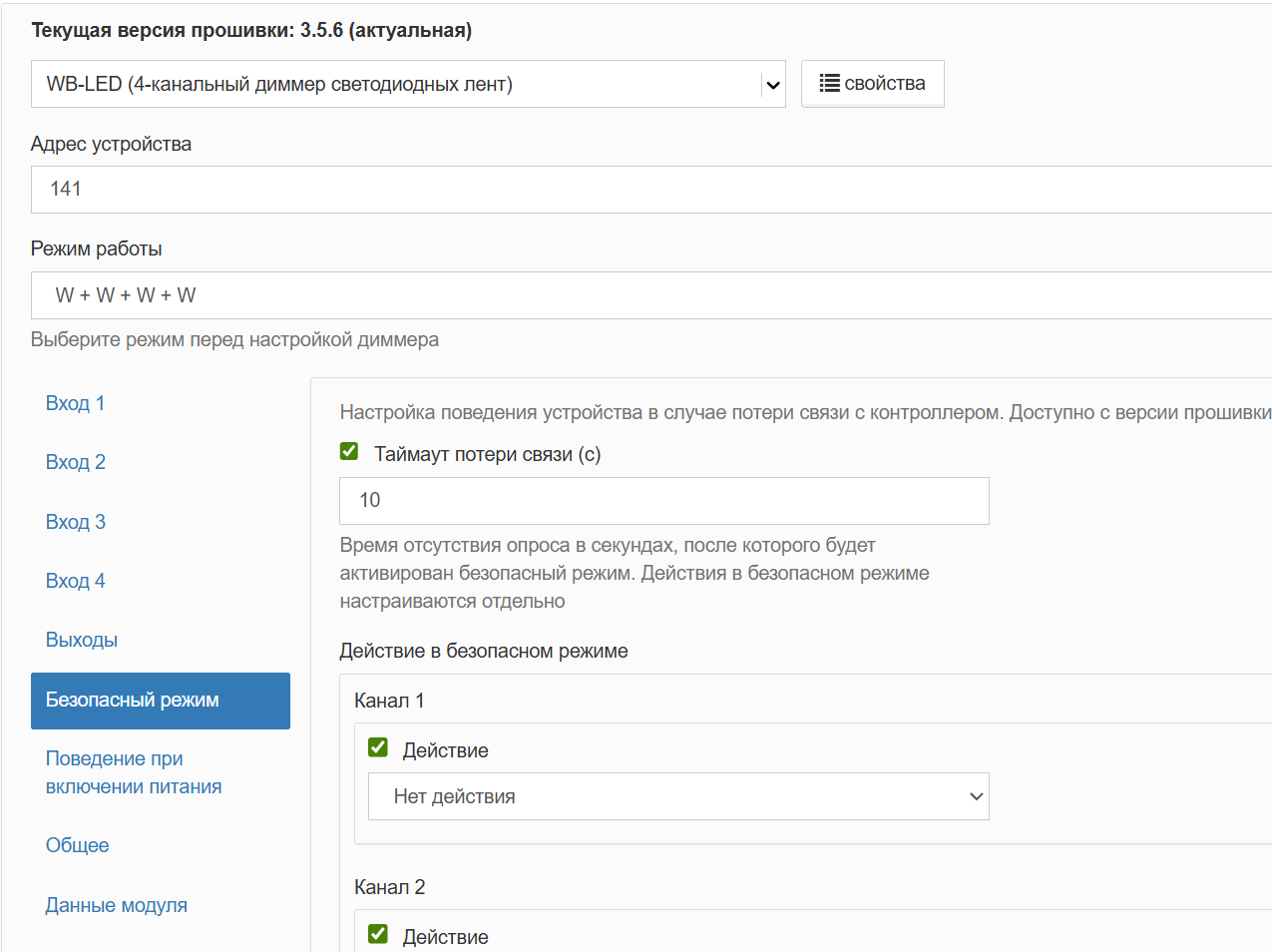

Активируйте их пожалуйста — установите галочки и задайте явно значения “Выключить” и “Нет действия”. В конфиге должно появиться:

 "powerup_mode_ch_1_action" : 0,
 "powerup_mode_ch_2_action" : 0,
 "powerup_mode_ch_3_action" : 0,
 "powerup_mode_ch_4_action" : 0,
 "safety_mode_ch_1_action" : 0,
 "safety_mode_ch_2_action" : 0,
 "safety_mode_ch_3_action" : 0,
 "safety_mode_ch_4_action" : 0,
 "safety_timer_s" : 10,

Убедитесь, что версия прошивки диммера не менее 3.5.6. При необходимости, выполните Обновление прошивки Modbus-устройств Wiren Board.

Если после этого яркость самопроизвольно изменится, то отключите модуль от контроллера и попробуйте оставить его поработать автономно.

Мы можем взять модуль на исследование, но, если неисправность не подтвердится, выставим счет за диагностику и доставку.

Где найти настройки безопасного режима?

В настройках модуля. Подробнее описано здесь.


У меня нет такой настройки. Версия модуля 3.5.6

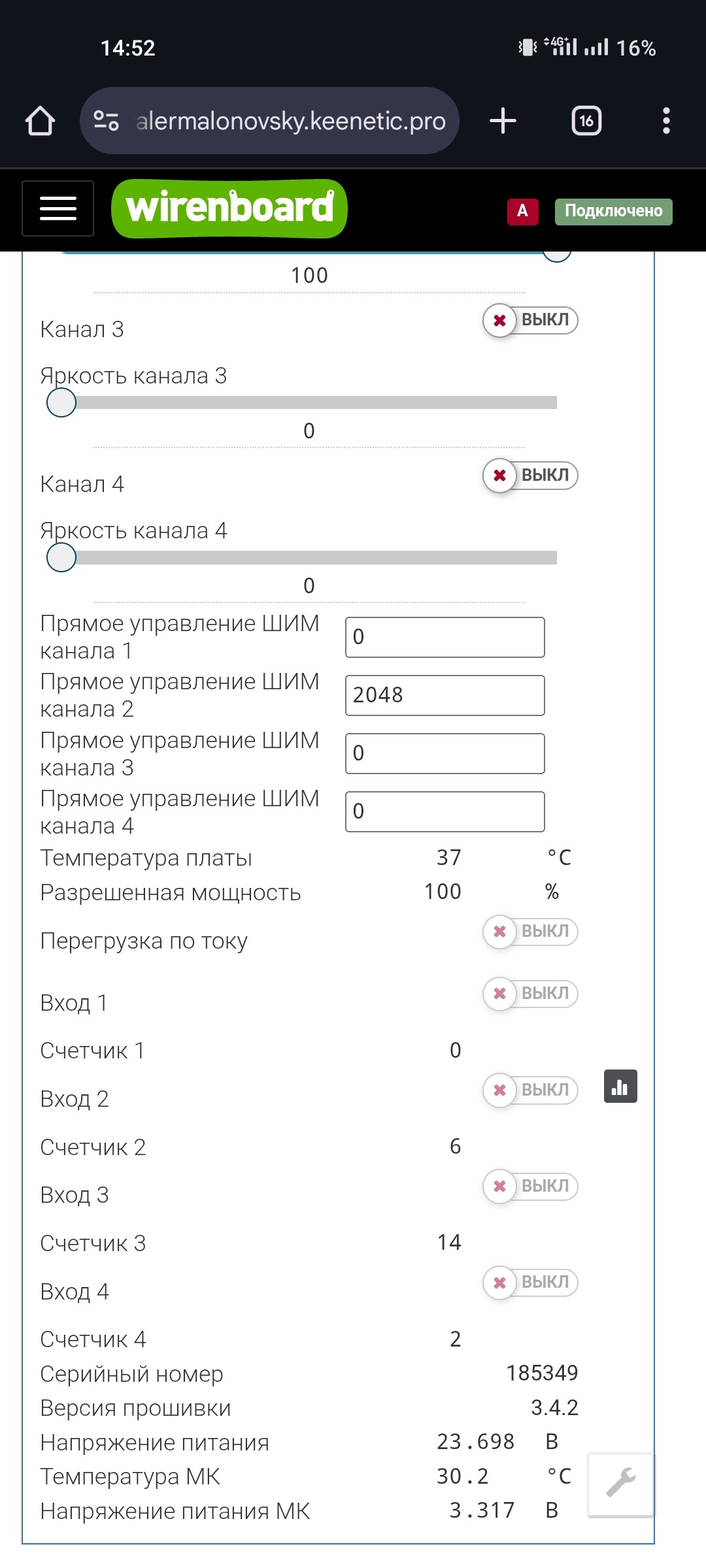

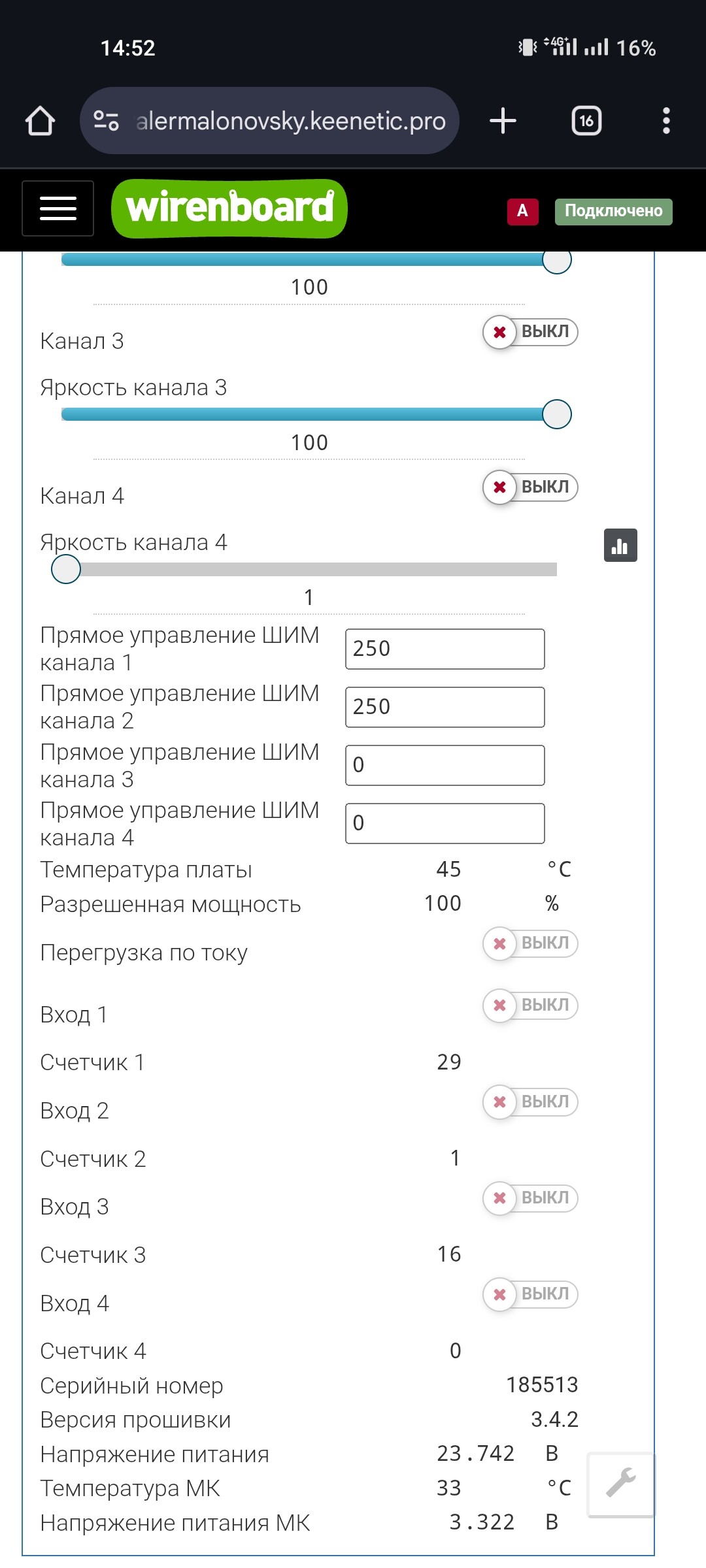

На скриншотах у вас версия прошивки 3.4.2, перепроверьте.
Еще у вас устаревший релиз wb-2407. Рекомендую выполнить обновление ПО контроллера.

https://wirenboard.com/wiki/Wiren_Board_Software#Обновление_прошивки_и_релизный_цикл

Дополню:
Проверил сейчас — на релизе
wb-2407 этой настройки нет.
Так что вам точно нужно выполнить обновление ПО контроллера.
