Добрый день.
Данные контролера на скрине.
Контроллер управляет системой вентиляции. В комплекте с контроллером релейный модуль wbio из 8 выходов и wb-mao4. Пуск и управление вентиляторами осуществляется через через частотные преобразователи. Алгоритмы работы написаны на wn-rules.
ЧП установлены в непосредственной близости от шкафа управления. 70-100 см от контроллера. Шкаф где стоит контроллер из пластика. Мощность ЧП 4 кВт.
Суть проблемы. Когда ЧП включается в работу. Часто ник начинает «сыпаться». Увеличивается время отклика при обновлении веба, перестают корректно работать правила. Банально не обрабатывается команда на отключение. Она может проигнорироваться, может отключиться один из контролов (например отвечающий за заслонку).
Тесты без подключенных ЧП пройдены успешно.
Так же разрывали все проводные связи контролера с ЧП и запускали отдельно систему автоматики и отдельно с панели ЧП. Эффект тот же самый.
Как защитить контроллер от чп? Современная вентиляция не обходится без этих устройств.
Добрый день.
Частотный преобразователь часто становится причиной создания электромагнитных помех и наводок, из-за которых возникают ошибки. Общие рекомендации по решению данного вопроса, можно прочитать на сторонних ресурсах, например, здесь — Инструкция по подавлению помех и наводок преобразоваелей частоты.
Конечно же я приложу эту инструкцию к паспорту шкафа и переложу ответственность на конечного покупателя, но это не повод прекращать искать решение проблемы в «промышленном» контроллере.

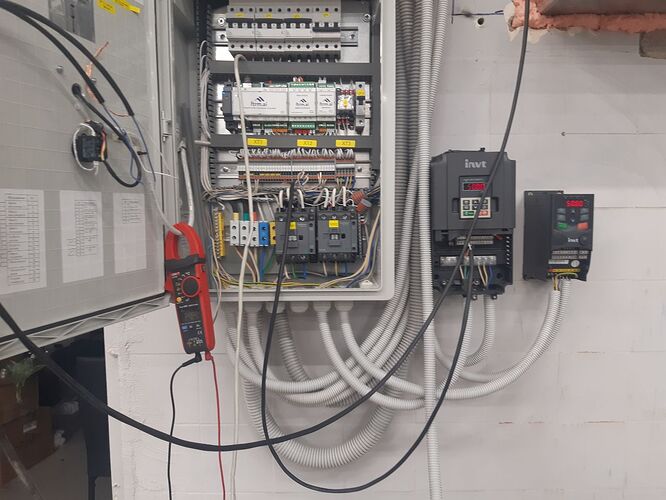

Какая модель частотного преобразователя? Опишите подробнее как выполнено подключение. Так же пришлите, пожалуйста, фотографии.
Что имеете ввиду под фразой «сыпаться»? Что при этом в логах контроллера? Пришлите, пожалуйста, архив с диагностической информацией контроллера. Создание архива описано в документации.
Если на вход промышленного контроллера приходит сильно зашумленный сигнал, средствами контроллера проблему не решить. А в вашем случае симптомы говорят именно об этой ситуации.
Я повторюсь. В моем случае частотный преобразователь под нагрузкой влияет на работу контроллера, не имея проводных соединений ни с контроллером, ни с релейным модулем, ни с модулем аналоговых выходов.
Проблема была купирована экранированием силовой линии от ЧП до вентилятора. При этом были восстановлены все цепи управления между ЧП и устройствами WB.
Первое и главное, перестает нормально работать движок правил. После нагрузки ЧП правила больше не обрабатывают ни входящие сигналы от модулей, ни изменения состояний контролов от виртуальных устройств управления.
Веб начинает грузиться с задержками, с частичной прогрузкой значков и не переведенных надписей.
При этом продолжают нормально работать сами контролы устройств (то есть можно выключить все агрегаты, после того как прогрузится веб).
Продолжает работать стороннее ПО. На этом контроллере установлен Teilscale и удаленный мониторинг его работы мы осуществляем именно с помощью него. Сбоев в работе нет.
Первое что бросается в глаза — слишком близкое расположение ЧП и щитового оборудования.
Второе — близкое расположение кабельных каналов к друг другу. Кабель, который идёт к двигателю должен располагаться отдельно, на расстоянии от других кабельных трасс. Это советует и производитель ЧП:
Пересечение кабелей должно быть выполнено под углом 90°. Так же кабель должен быть экранирован. Производитель дает следующие рекомендации по использованию кабелей для различных классов защиты по ЭМС:
