Добрый день!
На объекте собрана система освещения на DALI. Все подлючается по следующей схеме:
Шлюз дали - блок питания шины дали - устройства дали (реле и клавиши далишные).
При включение WB-DALI3 на блоке питания шины начинает мерцать ошибка и управление с клавиш группами света происходит через раз (условно 5 из 10 команд воспринимается). При физическом отключение WB-DALI3 из шины все начинает работать хорошо, на блоке питания перестает мигать ошибка, и группы света без проблем управляются с клавиш (10 из 10 команд).
Важно! Функцию питания через WB-DALI3 я отключил на всех каналах, так что тут конфликта быть не должно.
В чем может быть проблема и как еще решить?
Блок питания дали вот такой: https://ledpremium.ru/catalog/pitanie_dlya_shiny/istochnik_napryazheniya_lighting_control_721012/?ysclid=mrl1ta8uuv81299344
Модули для выключателей такие: https://aliexpress.ru/item/1005008602940106.html?spm=a2g2w.orderdetail.0.0.43214aa6viEQot&sku_id=12000045911544565&_ga=2.209365458.1327173826.1783962988-722530149.1782475425
Драйверы для лент вот такие: https://ledpremium.ru/catalog/dimmiruemye_bloki_pitaniya_dali_24_volta/istochnik_napryazheniya_lighting_control_725006/?ysclid=mrl1vw0gl225958446
Ниже видео с подключением/отключением WB-DALI3 от шины: https://drive.google.com/file/d/1YZFdqm3M2EUms201Xhu28pLN9WPpdEDY/view?usp=sharingи

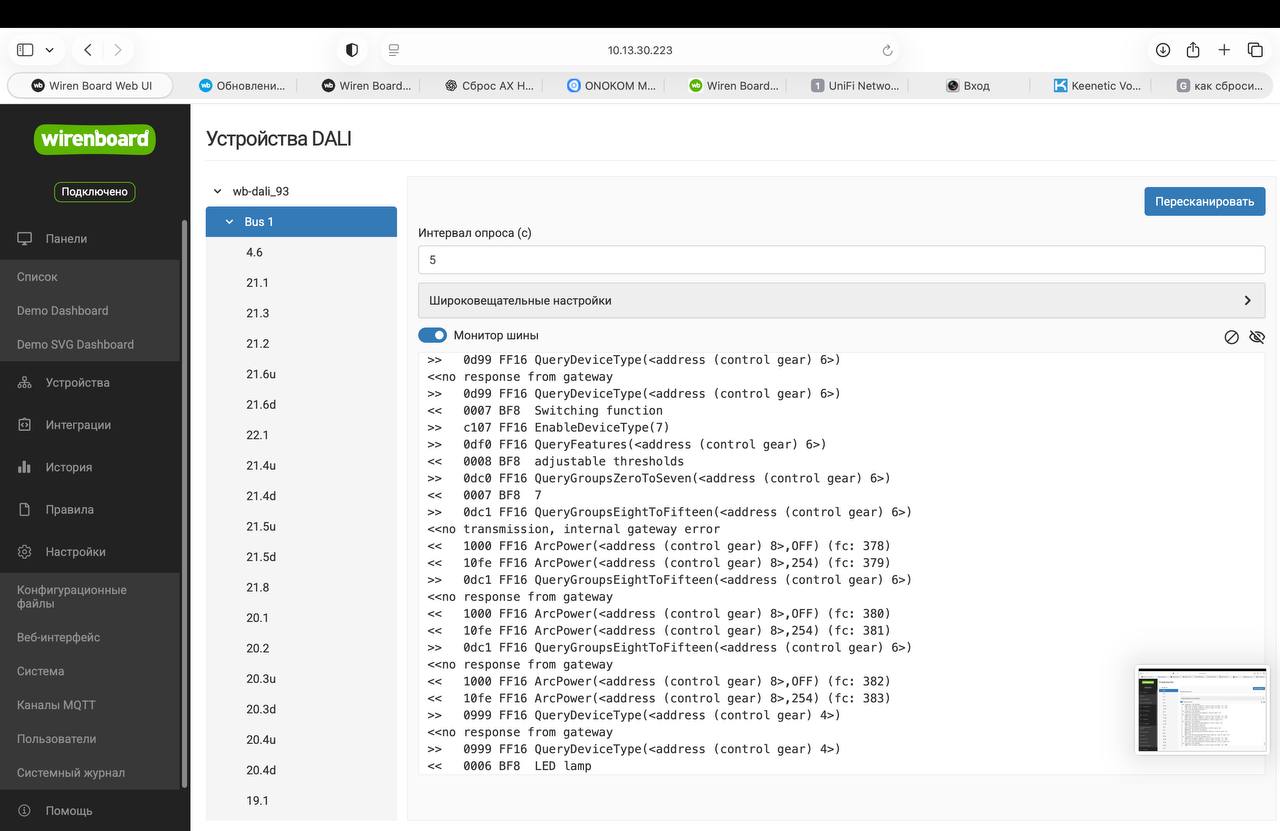

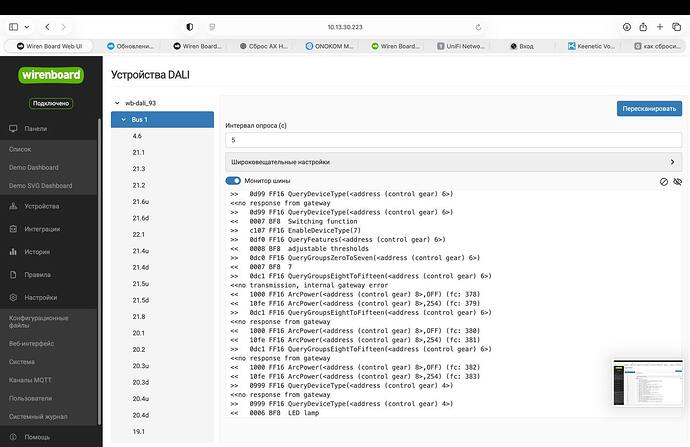

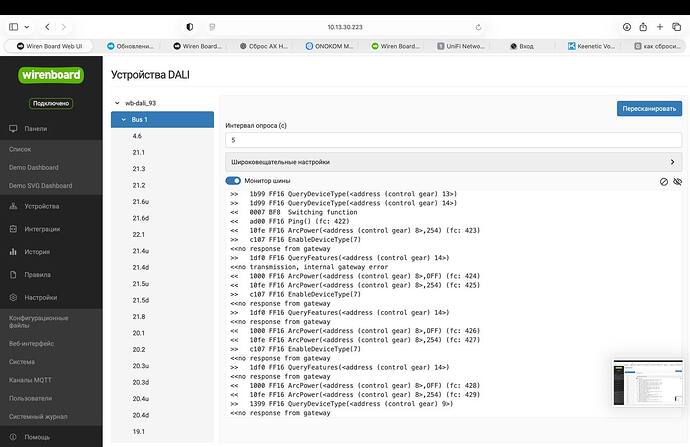

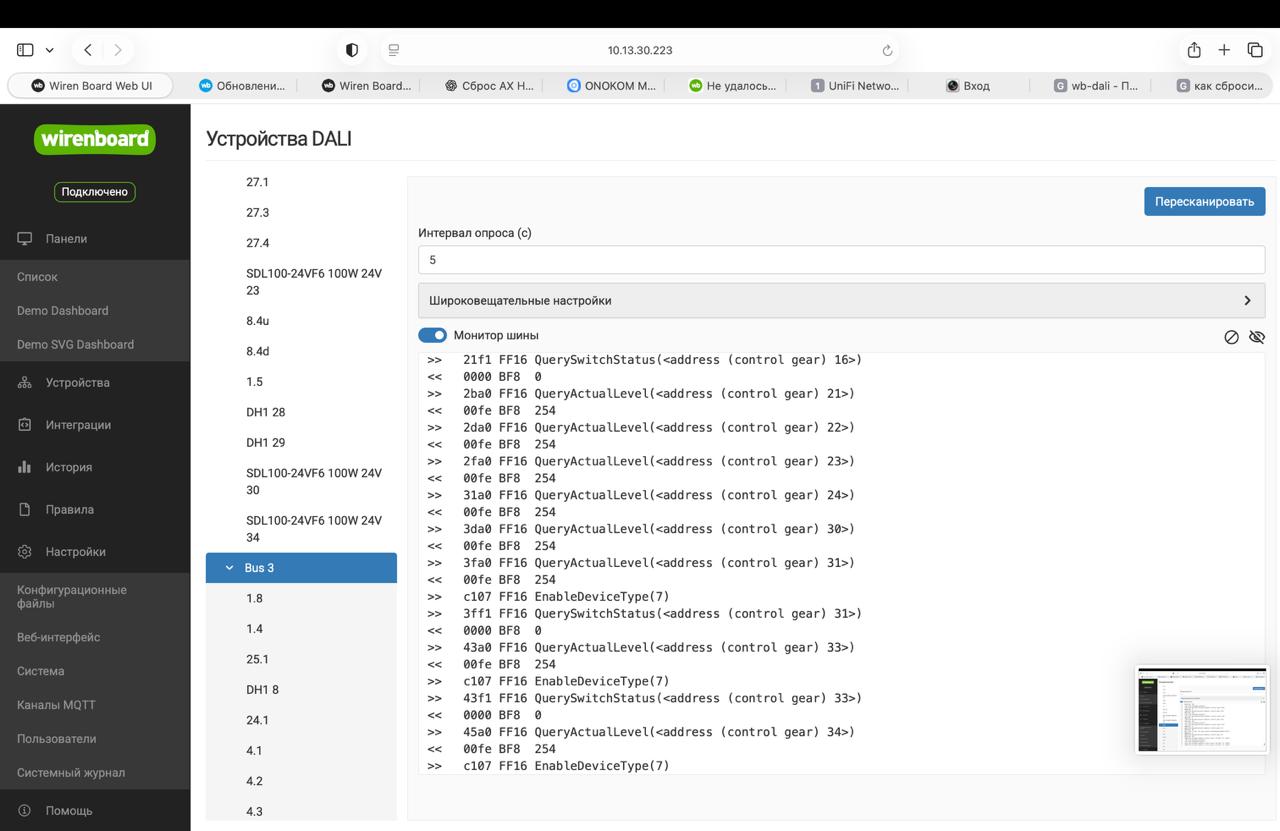

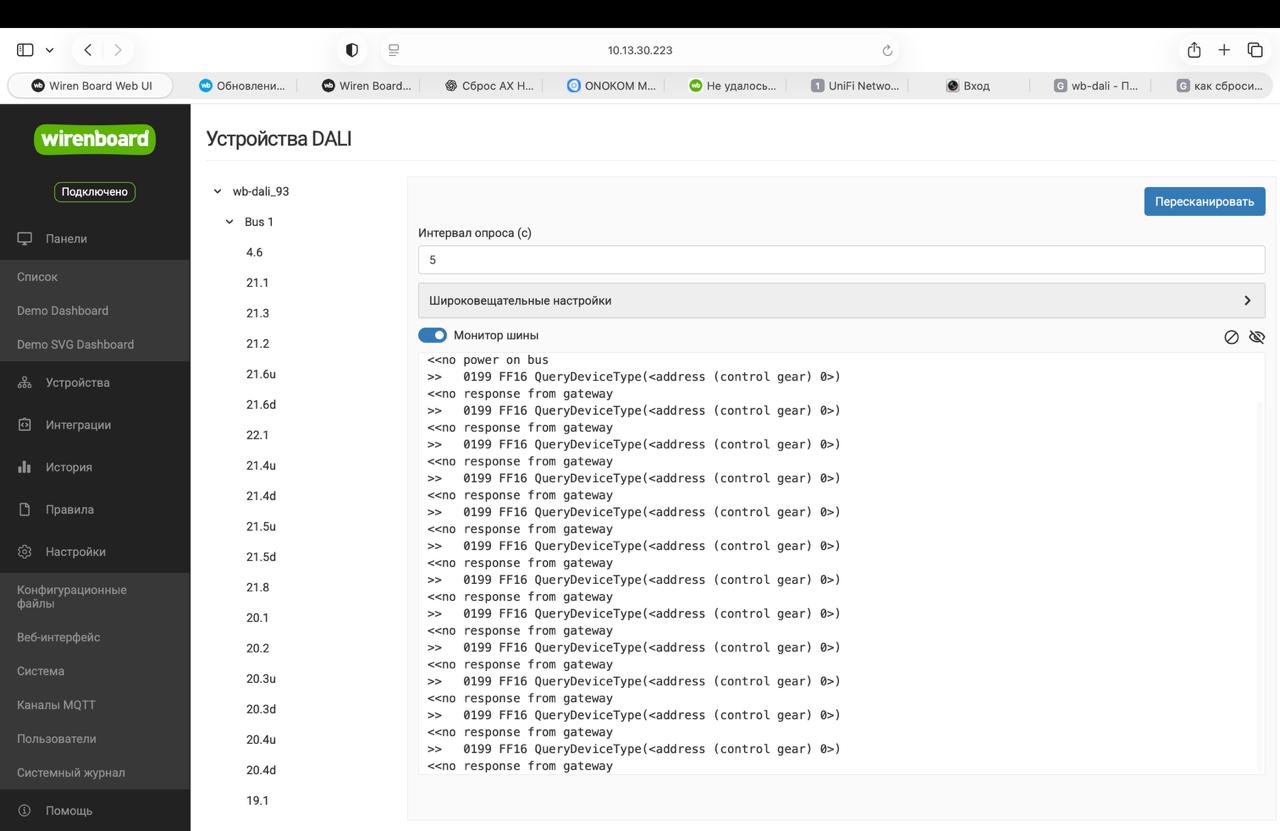

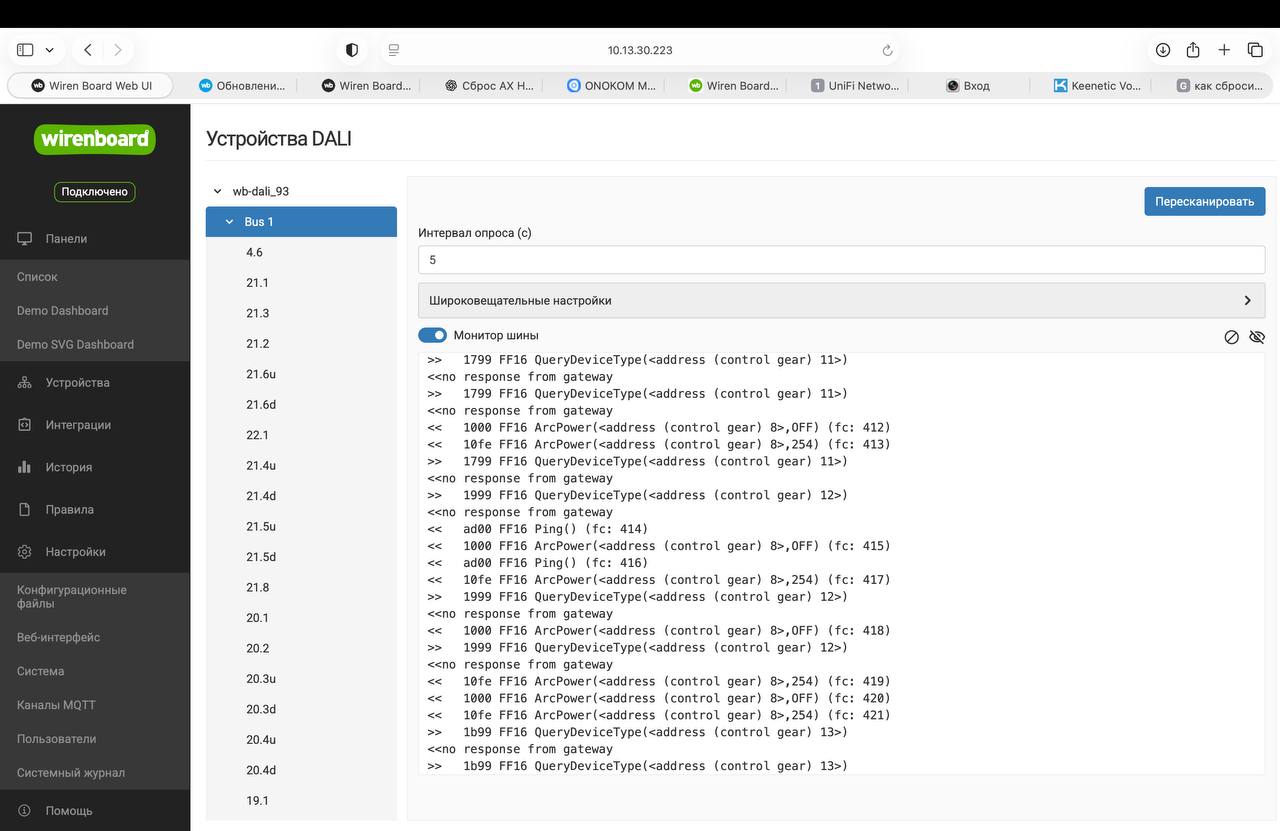

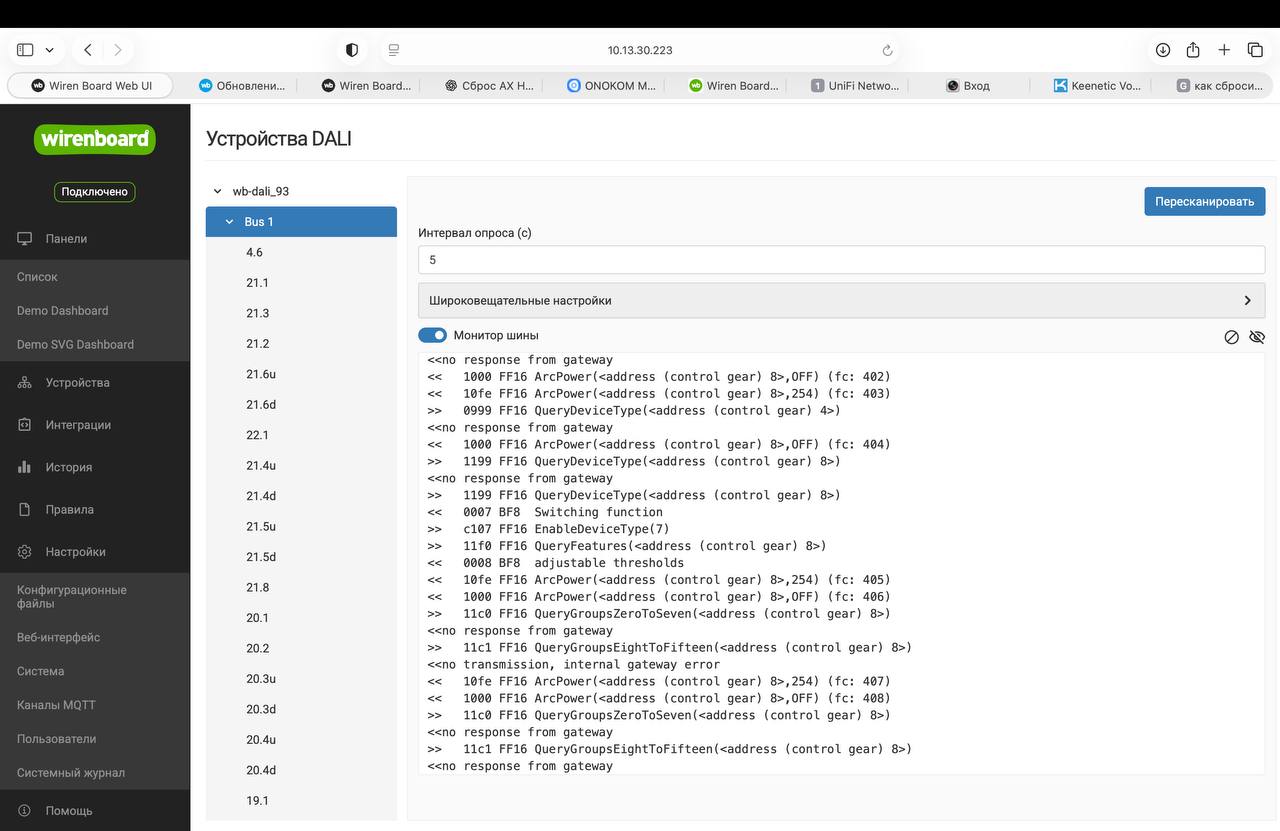

Скрины с монитора шины:
Добрый день!
Для диагностики проблемы пришлите, пожалуйста, архив с диагностической информацией контроллера. Создание архива описано в документации.
Также подскажите, пожалуйста: есть ли возможность собрать стенд на столе — это позволит исключить проблему монтажа проводки и наводки.

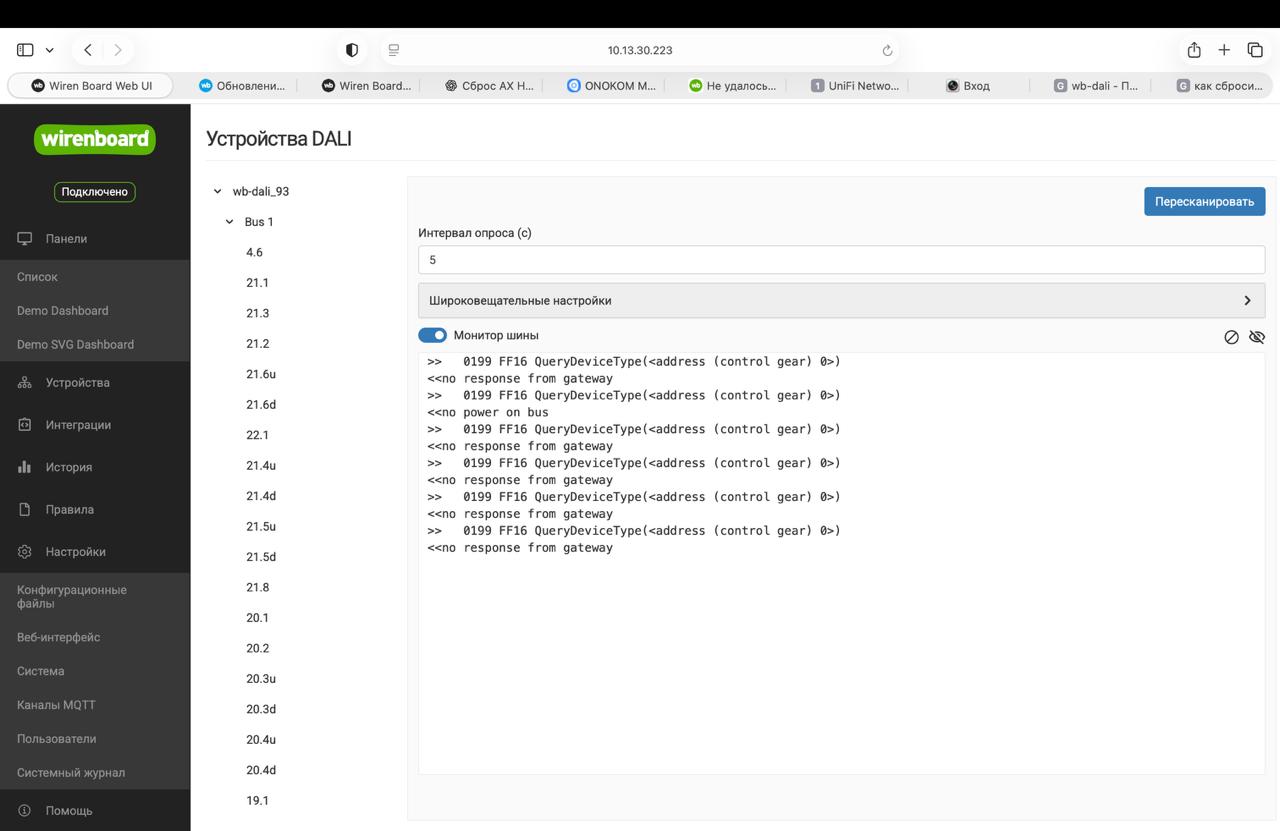

И ещё вопрос: в логе видна ошибка no power on bus — уточните, пожалуйста, это было физическое отключение питания или блок питания уходит в защиту?
Архив вот:
приложен диагностический архив, доступен только сотрудникам поддержки
(318,5 КБ)
Собрать стенд уже не получится, так как все уже смонтровано(
По поводу no power on bus - это ошибка и уход в зищиту. В этот момент блок питания дали включен был в линию физически
А как блок питания подключен? Имею в виду - совпадает ли его полярность со шлюзом? Напомню, в документации указано:
Точно совпадет, даже сейчас поставили шлюз и блок питания в один щит и напрямую посединили. Также БП ошибку показывает:
Убрали вообще весь свет, прсото соединили блок питания дали и шлюз - тоже мигает ошибкой
может есть новые прошивки шлюза?
Посмотрел.
Что кроме шлюза на видео подключено к клеммам?
Актуальная - 1.0.0.
Группы света дали. Но даже без низ уходит в ошибку
Я предполагаю что “ошибкой” считается нулевое состояние шины.
Логическая 1 (Пассивное состояние или Высокий уровень): напряжение на шине составляет от 9.5 В до 22.5 В (номинал — 16 В).
Логическая 0 (Активное состояние или Низкий уровень): напряжение падает до уровня от -6.5 В до +6.5 В (обычно менее 9.5 В).
https://www.academia.edu/115356226/Dali_Lighting_Control_Interface_Circuit_and_Electrical_Characteristics_of_a_Typical_Dali_Cable)
А какое потребление шины, расчетное?
Что будет если отключить этот БП и включить встроенный (при условии его достаточности)?
Потребление 200 ма, поэтому внутреннего не хватает блока
А если даже пол шины отключить, то при питание от внуреннего блока, шина себя не стабильно ведет, тоже все через раз срабатывает
Вот тут про “нестабильно” - интересно. Покажите пожалуйста что при этом по шине ходит?
При включение WB-DALI3 в шину управление с клавиш группами света происходит через раз (условно 5 из 10 команд воспринимается). При физическом отключение WB-DALI3 из шины все начинает работать хорошо, группы света без проблем управляются с клавиш (10 из 10 команд).
Покажите пожалуйста лог (сообщения на шине). Укажите время, когда были нажатия клавиш (удачные и неудачные).

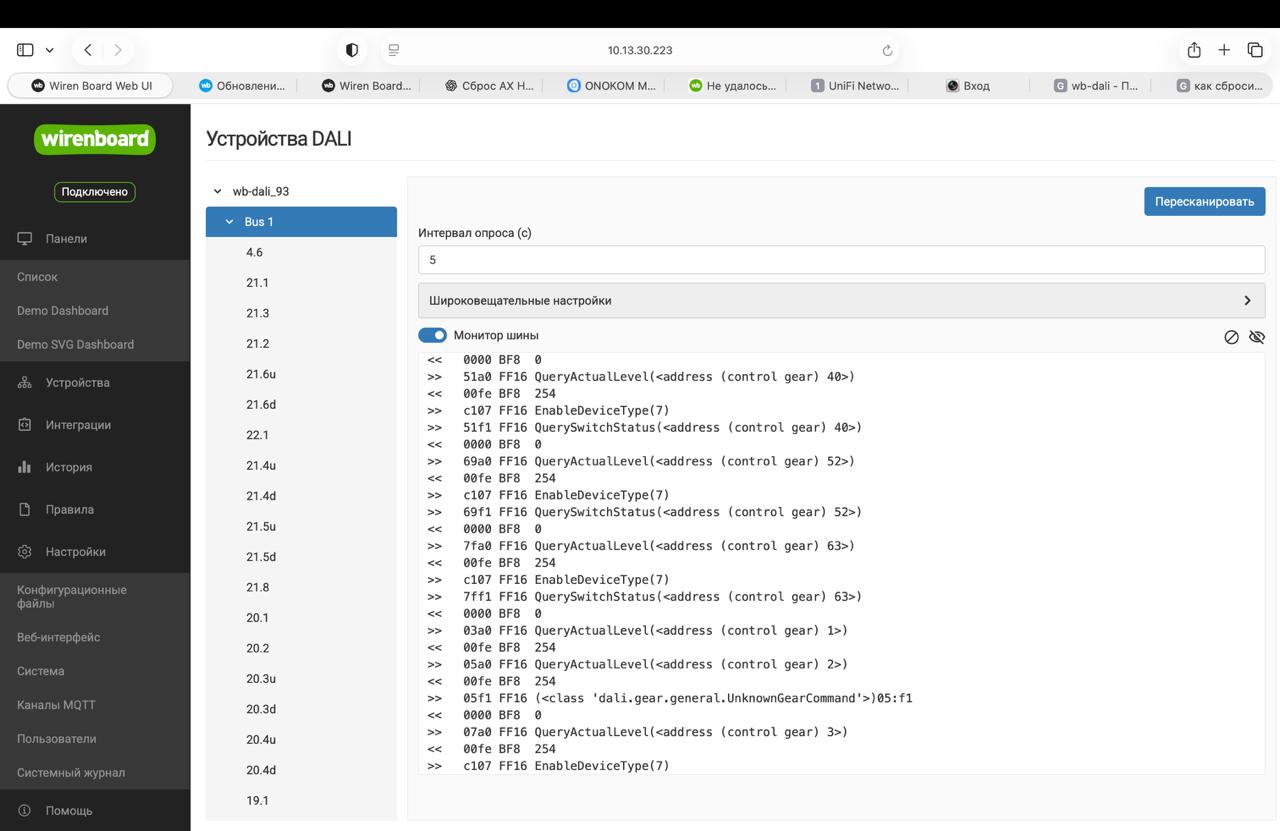

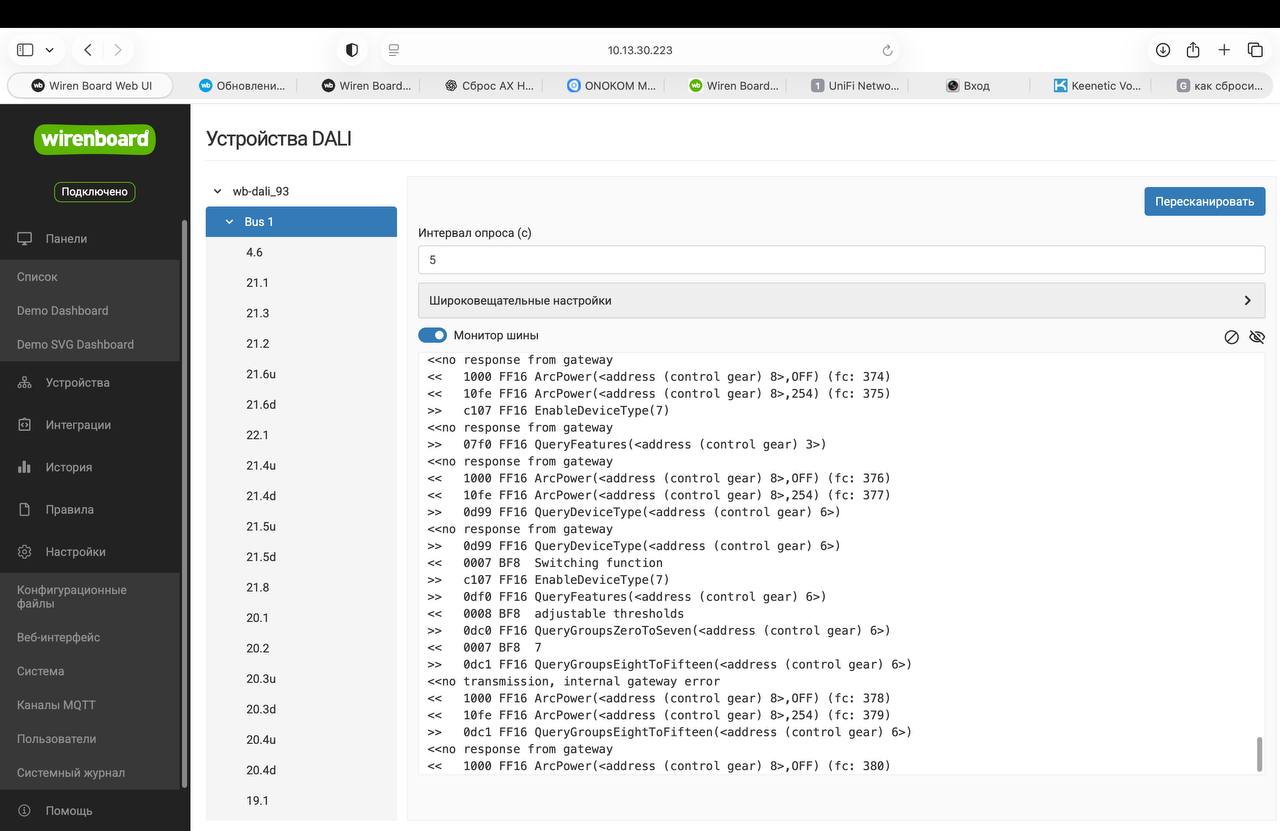

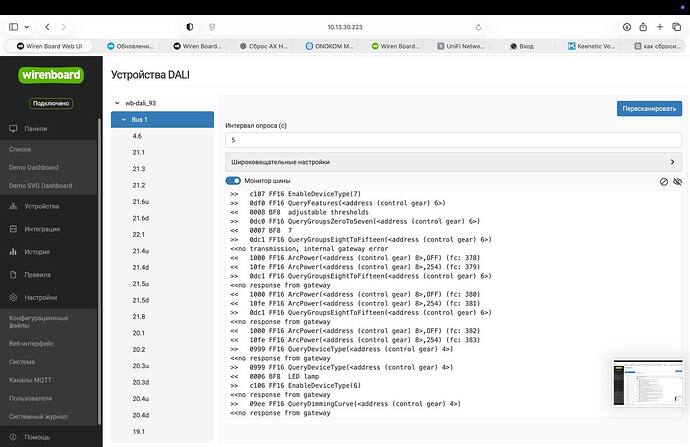

Вот, постоянно нажимали на клавишу, Арк повер - момент нажатия кнопки (Питание от блока питания дали)

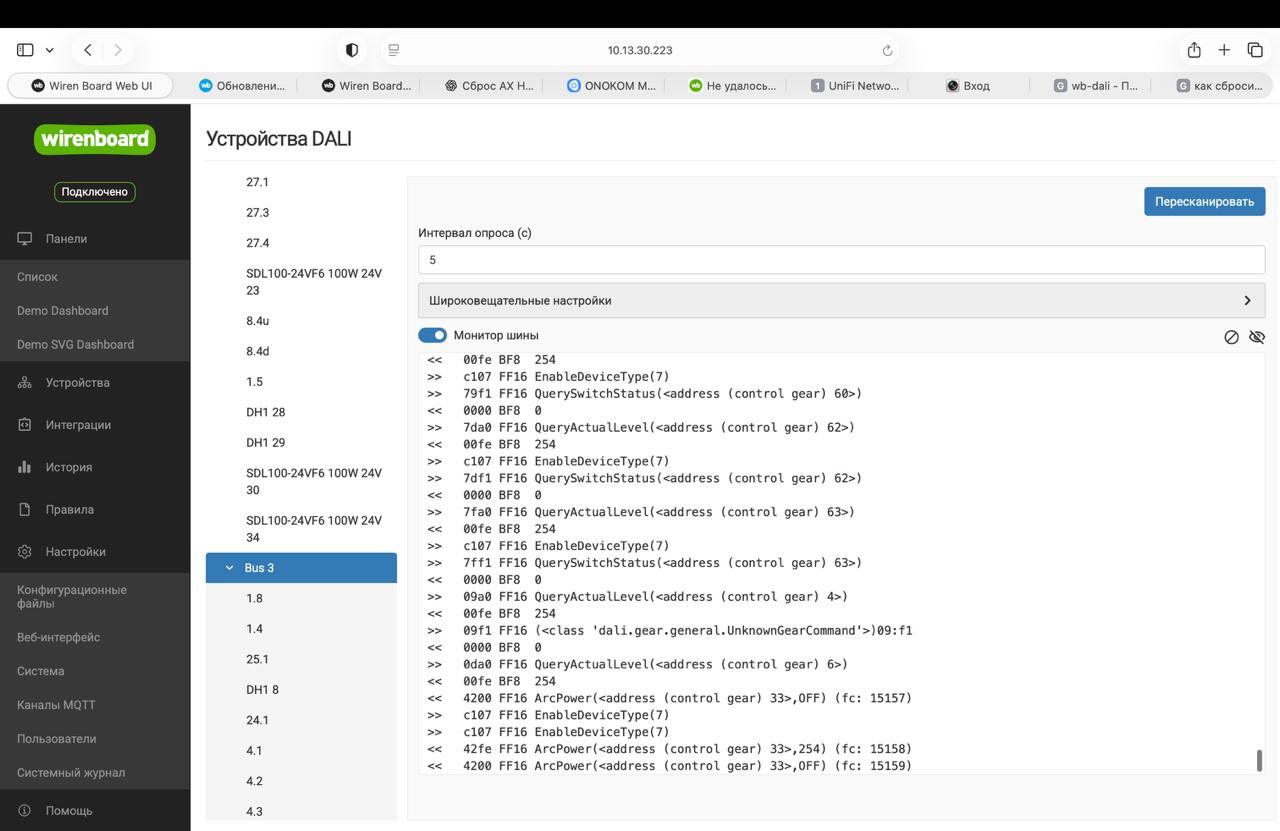

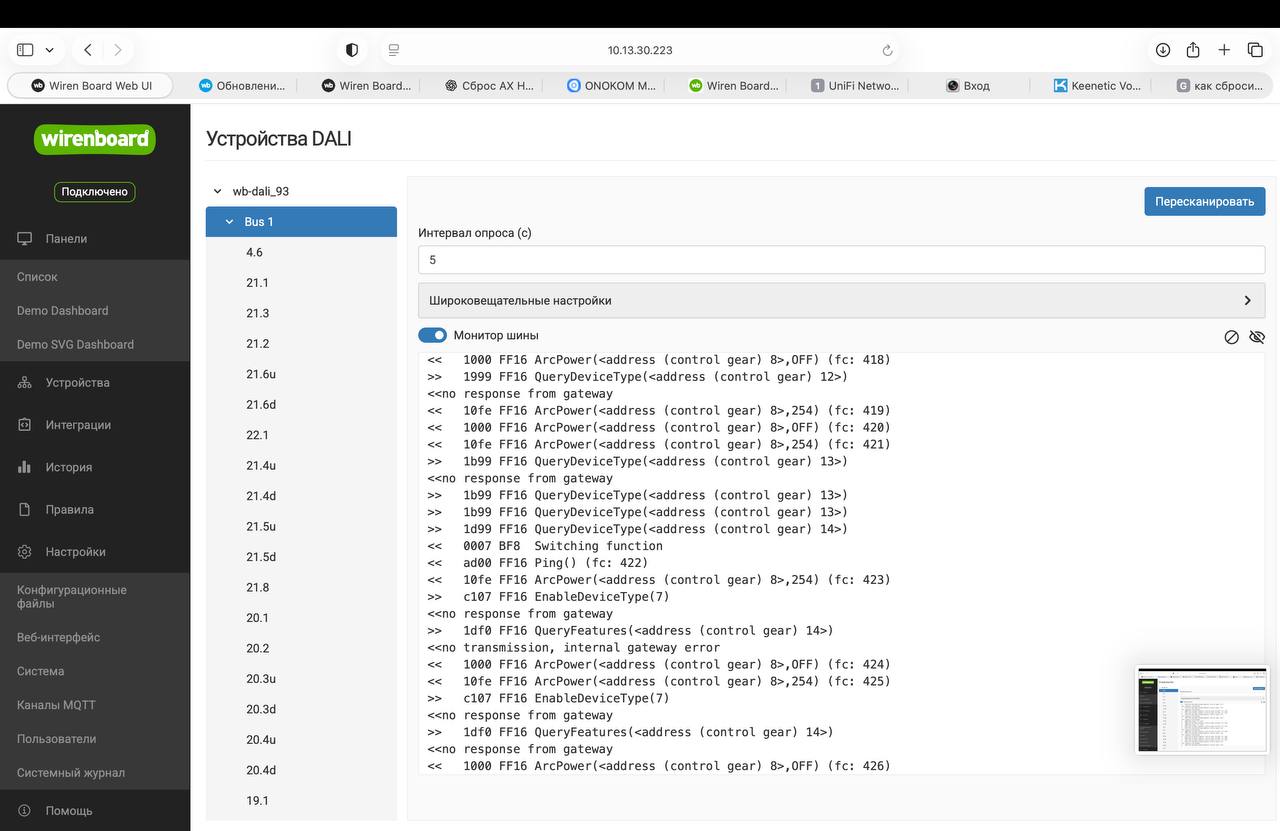

А вот все тоже самое с питаним от шлюза дали
Пожалуйста логи выкладывайте текстом.
А зачем опрос раз в 5 секунд? Он не мешает работе шины?
А он был такой по умолчанию. Какой нужен?
Ну, можно раз в 20, например.
Итак, сделайте например, 5 нажатий - ну и выложите лог.
