Данные СО2

Периферийные устройства
1

Здравствуйте! Приобрел датчик WB-MSW4-ZIGBEE №155705
Не поступают данные СО2:

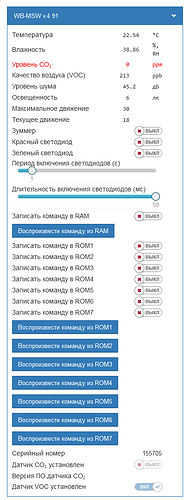

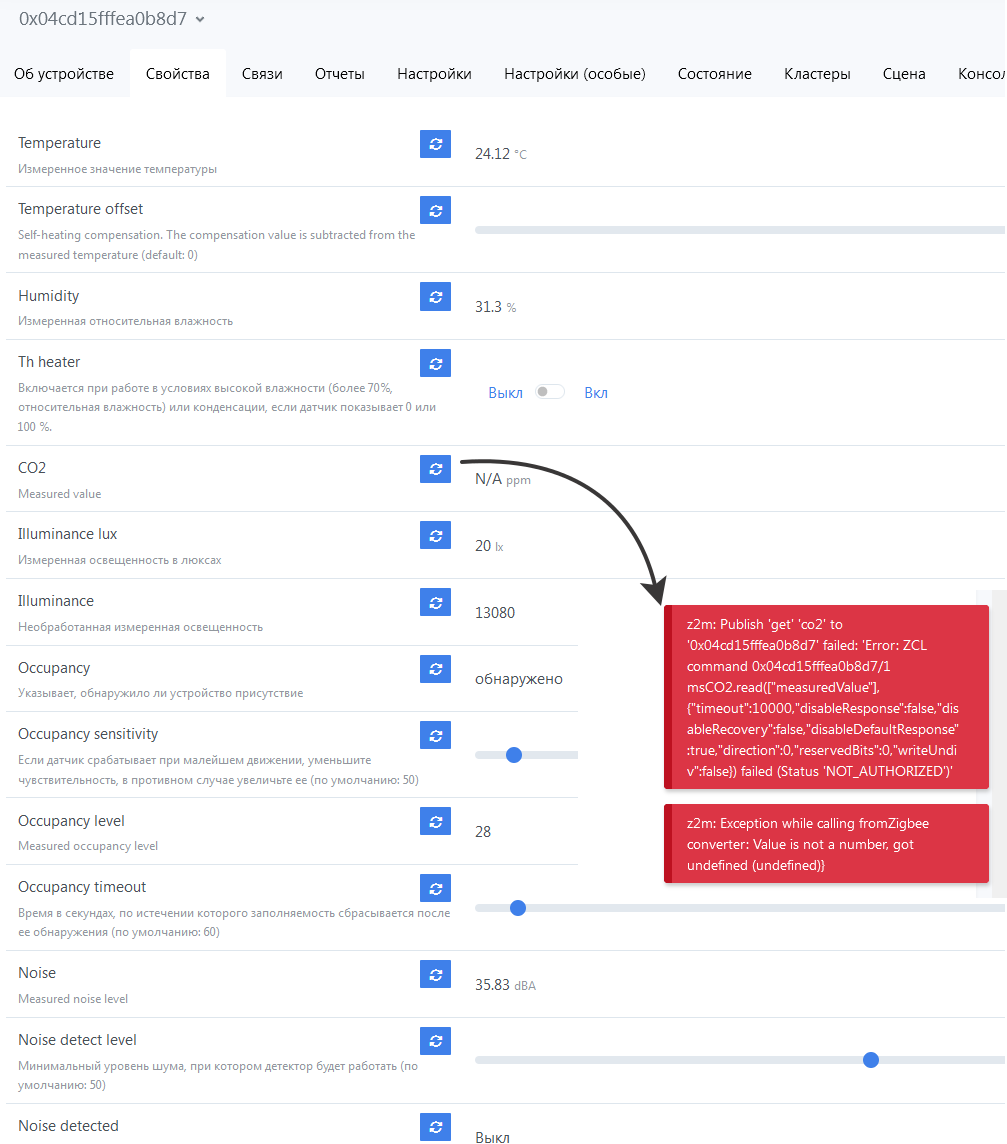

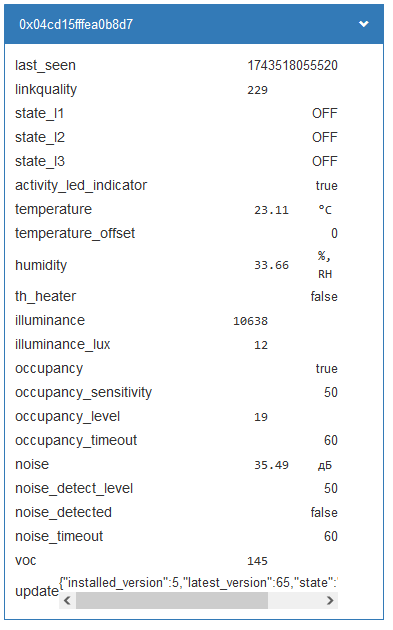

Изображение показывает интерфейс устройства с параметрами, такими как температура, влажность и уровень освещенности, а также ошибки, возникающие при попытке получить значение CO2 и при вызове конвертера Zigbee. (Captioned by AI)
Изображение показывает интерфейс устройства с параметрами, такими как температура, влажность и уровень освещенности, а также ошибки, возникающие при попытке получить значение CO2 и при вызове конвертера Zigbee. (Captioned by AI)1007×1144 47.5 KB

изображение393×630 7.66 KB

В чем может быть проблема?

2

Подключил по ModBus, тоже самое.

На изображении представлено меню устройства WB-MSW, отображающее данные о температуре, влажности, уровне CO2 и других параметрах, а также настройках светодиодов и команд для записи в память. (Captioned by AI)
На изображении представлено меню устройства WB-MSW, отображающее данные о температуре, влажности, уровне CO2 и других параметрах, а также настройках светодиодов и команд для записи в память. (Captioned by AI)425×1079 26.3 KB

6

Добрый день !

Разберите корпус WB-MSW и переподключите датчик CO2. Убедитесь что он подключён верно.

8

Так же прошу уточнить версию прошивки и, если она отличается от 4.31.13, то выполнить обновление прошивки Modbus-устройств Wiren Board.

Пожалуйста, считайте значение регистра 3 и сообщите результат (с помощью modbus_client):

Для датчика с адресом 36 команда будет выглядеть так:

root@wirenboard-ARA5L5AB:~# systemctl stop  wb-mqtt-serial
root@wirenboard-ARA5L5AB:~# modbus_client --debug -mrtu -b9600 -pnone -s2 /dev/ttyRS485-1 -a36 -t0x01 -r3
Opening /dev/ttyRS485-1 at 9600 bauds (N, 8, 2)
[24][01][00][03][00][01][0A][FF]
Waiting for a confirmation...
<24><01><01><01><9B><44>
SUCCESS: read 1 of elements:
        Data: 0x01
9

Для диагностики проблемы пришлите, пожалуйста, архив с диагностической информацией контроллера. Создание архива описано в документации.

10

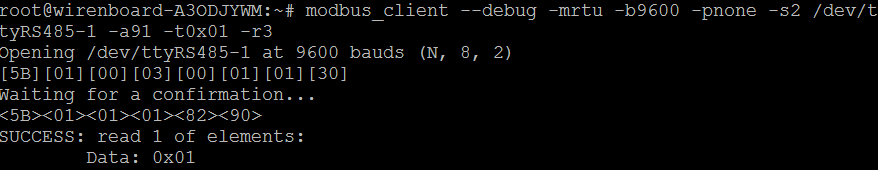

На изображении показан вывод командной строки с использованием клиента modbus для чтения данных с устройства через интерфейс ttyRS485-1. (Captioned by AI)
На изображении показан вывод командной строки с использованием клиента modbus для чтения данных с устройства через интерфейс ttyRS485-1. (Captioned by AI)878×170 5.69 KB

11

Прошивку обновил до 4.31.13

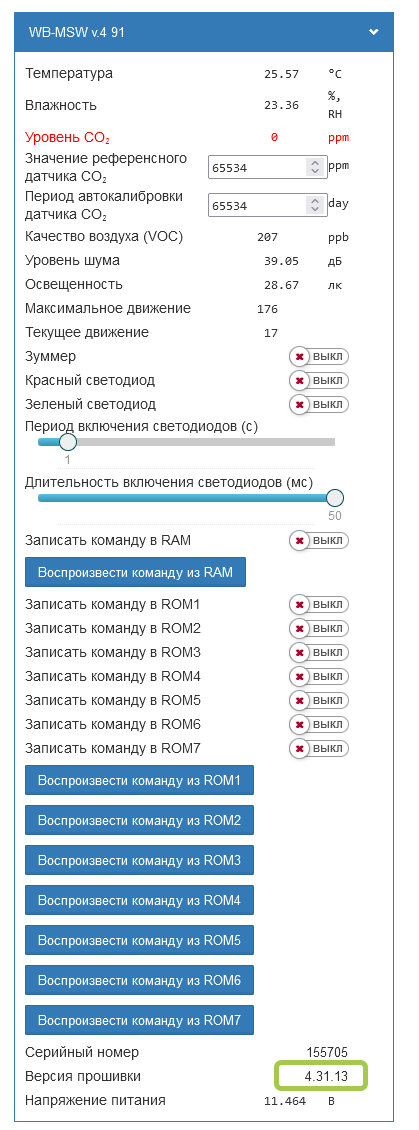

На изображении представлены параметры устройства WB-MSW v.4 91, включая температуру, влажность, уровень CO2 и другие настройки, а также опции для записи и воспроизведения команд. (Captioned by AI)
На изображении представлены параметры устройства WB-MSW v.4 91, включая температуру, влажность, уровень CO2 и другие настройки, а также опции для записи и воспроизведения команд. (Captioned by AI)419×1130 14.3 KB

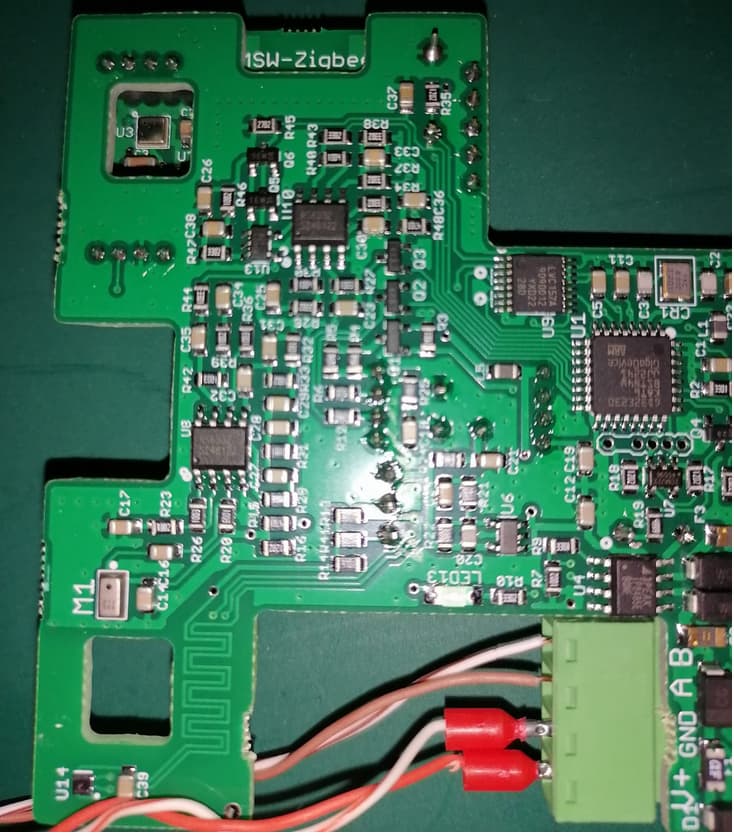

На изображении представлена печатная плата с электронными компонентами, включая датчик, разъемы и маркировки. (Captioned by AI)
На изображении представлена печатная плата с электронными компонентами, включая датчик, разъемы и маркировки. (Captioned by AI)1468×1295 141 KB

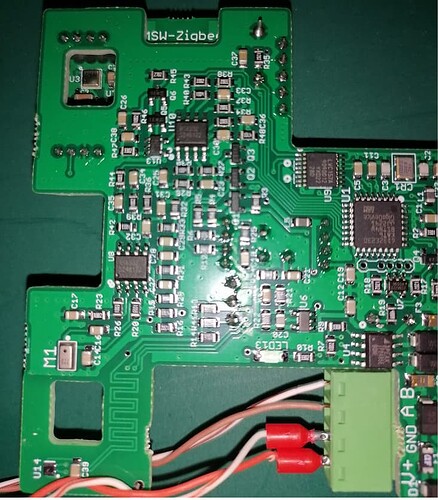

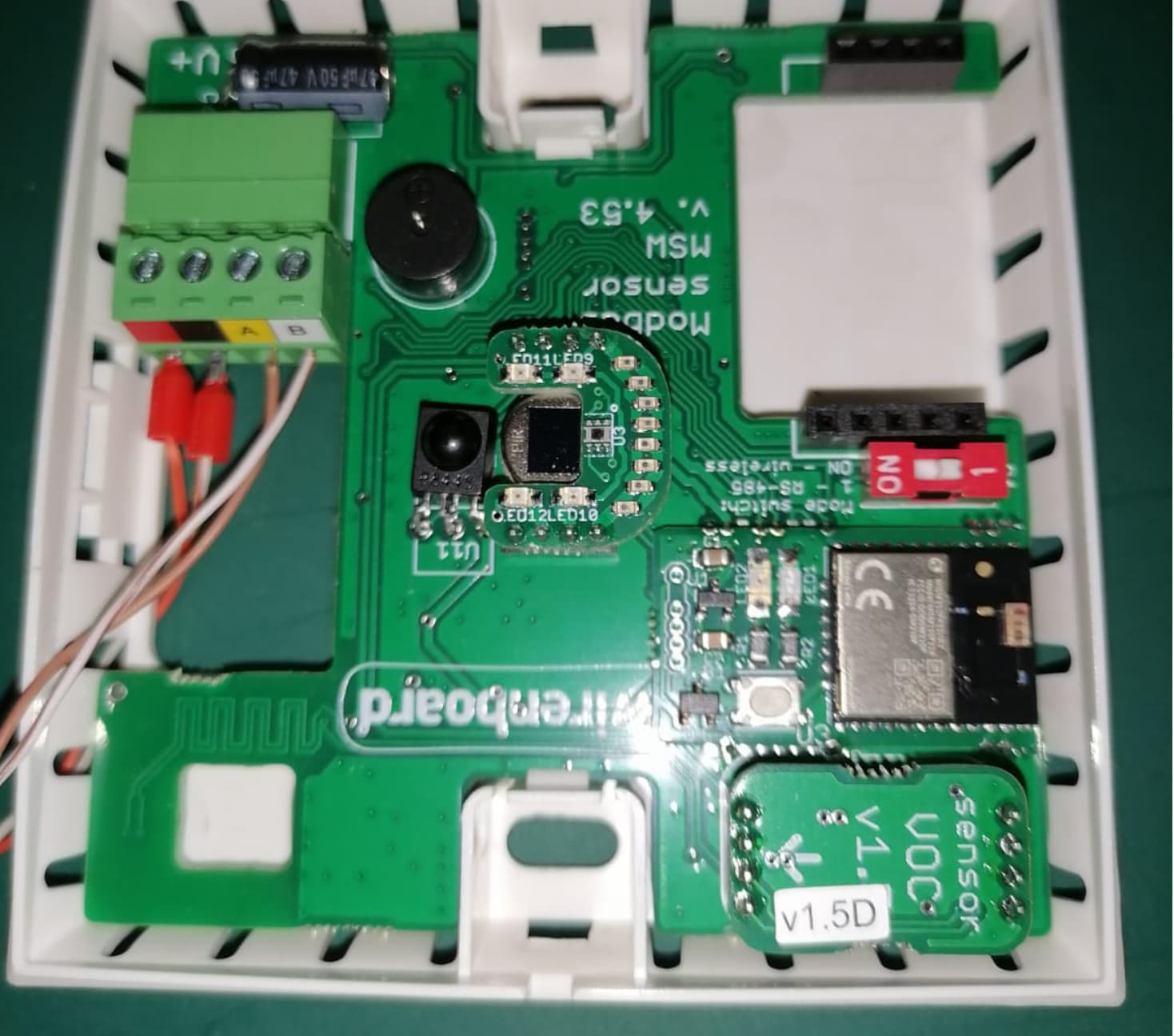

На изображении показана печатная плата с микросхемами и компонентами, включая разъемы на одном краю. (Captioned by AI)
На изображении показана печатная плата с микросхемами и компонентами, включая разъемы на одном краю. (Captioned by AI)734×836 87.9 KB

Переподключил все, что отключается.
Сведодиоды работают.

12

diag_A3ODJYWM_2025-04-05-12.59.05.zip (214,3 КБ)

14

Добрый день!

На фото вижу что у вас сенсор СО2 отсутствует.

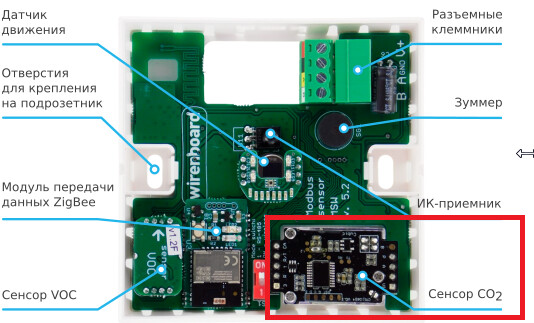

На изображении представлена плата с различными компонентами, включая датчик движения, сенсор VOC и сенсор CO2, а также модуль передачи данных ZigBee и разъемы для подключения. (Captioned by AI)
На изображении представлена плата с различными компонентами, включая датчик движения, сенсор VOC и сенсор CO2, а также модуль передачи данных ZigBee и разъемы для подключения. (Captioned by AI)534×323 65.2 KB

15

Теперь понял! Я брал из восстановленных, наверное есть по нему данные, ставили датчик СО2 или нет:
WB-MSW4-ZIGBEE 1 30% - ремонт 155705 v5.3C/Z 11.09.2024 Брак датчика CO2. Замена неисправных компонентов. Обновление прошивки. Проверка на автоматизированном стенде

17

Добрый день!

Вопрос решили с менеджером?
