Invalid crc

1

Здравствуйте.

Спасибо, посмотрел встроенные сценарии.
Достаточно бедный функционал, не позволит реализовать предупреждение, что через минуту выключу лампочку (поморгав).
Попробую Home assistant (внешний) + публикация через wb engine.

Вашу интеграция к home assistant, запущенный в docker расписано, как добавить.
Можно ли ее добавить в сторонний home assistant (виртуалка HAOS )?

Есть проблемы с работой через mqtt.
И на rs485 есть ошибки crc (каждые 2-3 минуты), хотя условия тепличные, 1бп, расстояние 40см, резистор 120 ом на конце линии.
Как принято, вопросы задавать где начал, или по каждому вопросу свой топик ?

2

Добрый день.

Не пробовал, но вроде ничего не мешает.
Подробно расписали как работать с MQTT со стороны в инструкции.

Пришлите пожалуйста фото подключения вашей RS-485

3

Пришлите пожалуйста фото подключения вашей RS-485

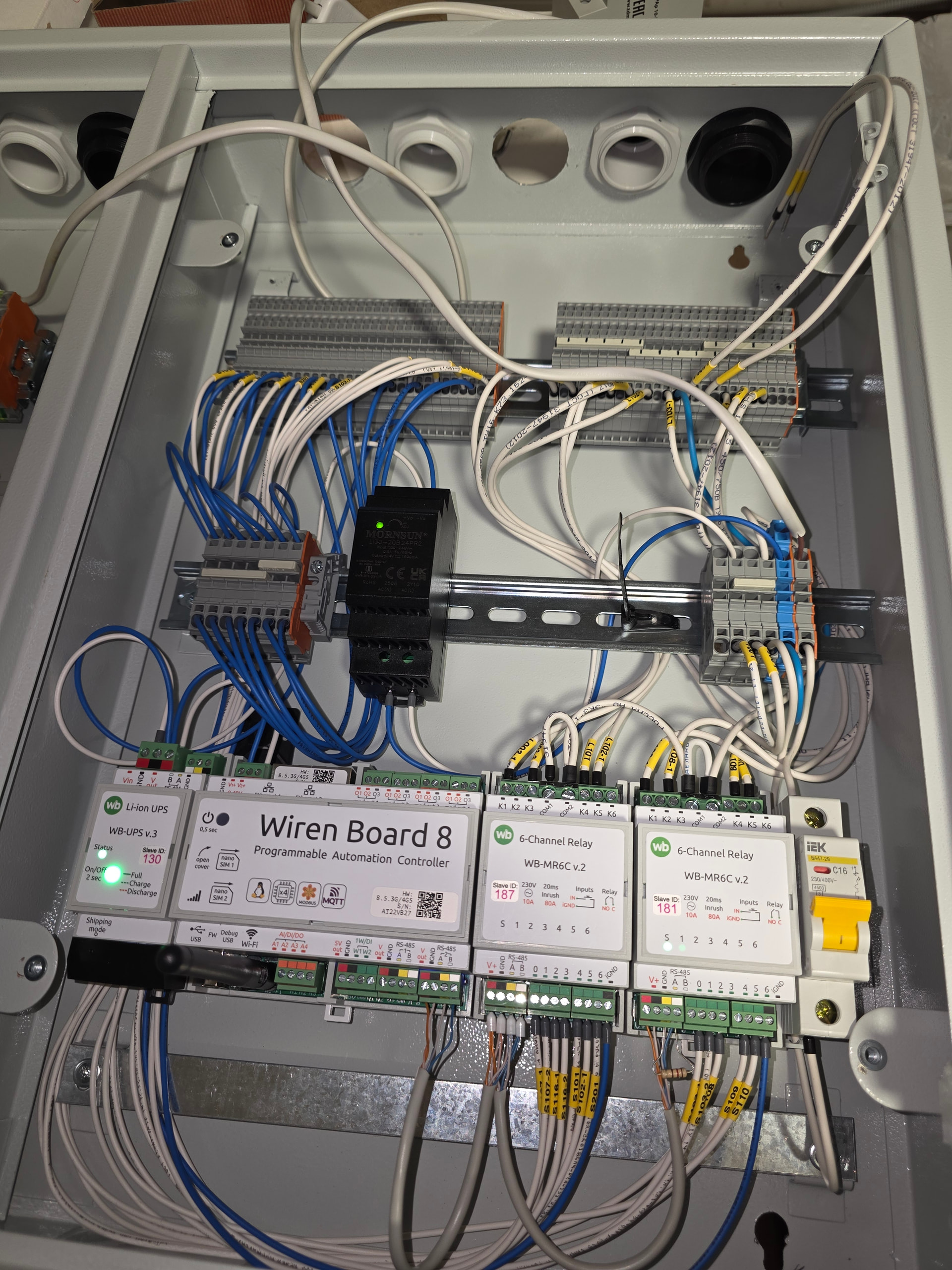

20260714_221315
20260714_2213151920×2560 984 KB

Провод UTP5 2х парный CU, 0.51мм.
RS485 по витой паре.
Резистор 120 ом в конце шины, в wirenboard резистор не выключал.
У UTP волновое сопротивление 100 ом, но резистор, как писано в мануале, 120 ом.
iGND обоих модулей реле соединены на wago (на 2 рейке слева).
Не спросил, можно ли так, но полагаю, что нет проблем, т.к. источник питания один.

4

Старый баг, мы пока не знаем как его вылечить, на работу не должно влиять.

5

Хм, когда система в покое (без помех) имеет ошибки, это совсем не есть хорошо.
CRC16 = 2^16 , даже при таком темпе через 5 месяцев что нибудь включится/выключится, и система даже не узнает об этом…

Природа бага хотя бы ясна ?
Согласование, помехи, вход rs485 ?

По стандарту кабель 120 ом, у вас в рекомендациях Ethernet.
У Ethernet 100 ом.
В wirenboard8 какой резистор ? 100 или 120 ом ?
Если отключить внутренний резистор, и с обеих сторон подключить 100 ом, это улучшит ситуацию ?

Если взять кабель с экраном и заземлить кабель, это улучшит ситуацию ?

Если найти кабель rs485 (100 ом), это улучшит ситуацию ?

Может кабель слишком короткий, и АРУ зашкаливает и нужно взять кабель длиннее ?

Копать глубоко не хочется, но какие то простые действия готов попробовать.

Jul 15 03:04:02 wirenboard-AT22VB27 wb-mqtt-serial[7825]: WARNING: [modbus] failed to read 2 input(s) @ 270 of device modbus:187: Serial protocol error: malformed response: invalid crc
Jul 15 03:06:07 wirenboard-AT22VB27 wb-mqtt-serial[7825]: WARNING: [modbus] failed to read 2 input(s) @ 270 of device modbus:181: Serial protocol error: malformed response: invalid crc
Jul 15 03:09:56 wirenboard-AT22VB27 wb-mqtt-serial[7825]: WARNING: [modbus] failed to read 2 input(s) @ 270 of device modbus:187: Serial protocol error: malformed response: invalid crc
Jul 15 03:11:16 wirenboard-AT22VB27 wb-mqtt-serial[7825]: WARNING: [modbus] failed to read 2 input(s) @ 270 of device modbus:187: Serial protocol error: malformed response: invalid crc
Jul 15 03:13:53 wirenboard-AT22VB27 wb-mqtt-serial[7825]: WARNING: [modbus] failed to read 2 input(s) @ 270 of device modbus:187: Serial protocol error: malformed response: invalid crc
Jul 15 03:14:32 wirenboard-AT22VB27 wb-mqtt-serial[7825]: WARNING: [modbus] failed to read 2 input(s) @ 270 of device modbus:187: Serial protocol error: malformed response: invalid crc
Jul 15 03:17:44 wirenboard-AT22VB27 wb-mqtt-serial[7825]: WARNING: [modbus] failed to read 2 input(s) @ 270 of device modbus:187: Serial protocol error: malformed response: invalid crc
Jul 15 03:24:25 wirenboard-AT22VB27 wb-mqtt-serial[7825]: WARNING: [modbus] failed to read 2 input(s) @ 270 of device modbus:181: Serial protocol error: malformed response: invalid crc
Jul 15 03:29:59 wirenboard-AT22VB27 wb-mqtt-serial[7825]: WARNING: [modbus] failed to read 2 input(s) @ 270 of device modbus:181: Serial protocol error: malformed response: invalid crc
Jul 15 03:30:07 wirenboard-AT22VB27 wb-mqtt-serial[7825]: WARNING: [modbus] failed to read 2 input(s) @ 270 of device modbus:187: Serial protocol error: malformed response: invalid crc
Jul 15 03:32:04 wirenboard-AT22VB27 wb-mqtt-serial[7825]: WARNING: [modbus] failed to read 2 input(s) @ 270 of device modbus:187: Serial protocol error: malformed response: invalid crc
Jul 15 03:43:12 wirenboard-AT22VB27 wb-mqtt-serial[7825]: WARNING: [modbus] failed to read 2 input(s) @ 270 of device modbus:181: Serial protocol error: malformed response: invalid crc
Jul 15 03:49:48 wirenboard-AT22VB27 wb-mqtt-serial[7825]: WARNING: [modbus] failed to read 2 input(s) @ 270 of device modbus:187: Serial protocol error: request timed out
Jul 15 03:51:02 wirenboard-AT22VB27 wb-mqtt-serial[7825]: WARNING: [modbus] failed to read 2 input(s) @ 270 of device modbus:187: Serial protocol error: malformed response: invalid crc
Jul 15 03:53:12 wirenboard-AT22VB27 wb-mqtt-serial[7825]: WARNING: [modbus] failed to read 2 input(s) @ 270 of device modbus:187: Serial protocol error: malformed response: invalid crc
Jul 15 03:56:31 wirenboard-AT22VB27 wb-mqtt-serial[7825]: WARNING: [modbus] failed to read 2 input(s) @ 270 of device modbus:187: Serial protocol error: malformed response: invalid crc
Jul 15 03:57:17 wirenboard-AT22VB27 wb-mqtt-serial[7825]: WARNING: [modbus] failed to read 2 input(s) @ 270 of device modbus:181: Serial protocol error: malformed response: invalid crc
Jul 15 04:02:10 wirenboard-AT22VB27 wb-mqtt-serial[7825]: WARNING: [modbus] failed to read 2 input(s) @ 270 of device modbus:181: Serial protocol error: malformed response: invalid crc
Jul 15 04:05:57 wirenboard-AT22VB27 wb-mqtt-serial[7825]: WARNING: [modbus] failed to read 2 input(s) @ 270 of device modbus:187: Serial protocol error: malformed response: invalid crc

6

Тут опечатался, резистор 120 ом, как написано в мануале.

7

Да, проблема возможно софтовая, ждём от разработчиков новое ядро.
Но для начала рекомендую полностью пройтись по рекомендуемой диагностике шины, т.к. баг очень редкий и плавающий.

8

Шину первым делом посмотрел, там все четко.
Подключил к шине так же RS485-1 (отключив лишний резистор).

Вывод wb-mqtt-serial (работает с ttyRS485-2 / ttyS1):
[13:28:19.369765] <7>DEBUG: [port] /dev/ttyRS485-2: Write: b5 04 01 0e 00 02 0a 40
[13:28:19.370536] <7>DEBUG: [port] /dev/ttyRS485-2: Sleep 764 us
[13:28:19.395114] <7>DEBUG: [port] /dev/ttyRS485-2: ReadFrame: 6b dd 01
[13:28:19.396585] <4>WARNING: [modbus] failed to read 2 input(s) @ 270 of device modbus:181: Serial protocol error: malformed response: invalid crc
[13:28:19.397051] <7>DEBUG: [serial client] </dev/ttyRS485-2 115200 8 N 2>20157688: Wait until 20157688
[13:28:19.397182] <7>DEBUG: [port] /dev/ttyRS485-2: Sleep 339 us
[13:28:19.397299] <7>DEBUG: [port] /dev/ttyRS485-2: Write: fd 46 10 00 f8 00 00 79 5b
[13:28:19.398406] <7>DEBUG: [port] /dev/ttyRS485-2: Sleep 860 us
[13:28:19.401822] <7>DEBUG: [port] /dev/ttyRS485-2: ReadFrame: ff ff ff fd 46 12 52 5d
[13:28:19.402356] <7>DEBUG: [port] /dev/ttyRS485-2: Sleep 339 us

Побайтовое чтение ttyRS485-1 (ttyS2) выдало:
[13:28:19.369804] b5
[13:28:19.369932] 04
[13:28:19.371503] 01
[13:28:19.371669] 0e
[13:28:19.371753] 00
[13:28:19.371864] 02
[13:28:19.371944] 0a
[13:28:19.372022] 40
[13:28:19.372098] 86
[13:28:19.372175] 86
[13:28:19.372251] 80
[13:28:19.372327] 87
[13:28:19.372404] ff
[13:28:19.372480] 6b
[13:28:19.372556] dd
[13:28:19.372632] 01
[13:28:19.397940] fd
[13:28:19.398192] 46
[13:28:19.398289] 10
[13:28:19.398370] 00
[13:28:19.398450] f8
[13:28:19.398528] 00
[13:28:19.398643] 00
[13:28:19.398724] 79
[13:28:19.398802] 5b
[13:28:19.400041] ff
[13:28:19.400548] ff
[13:28:19.400894] ff
[13:28:19.401334] fd
[13:28:19.401448] 46
[13:28:19.401557] 12
[13:28:19.401690] 52
[13:28:19.401798] 5d

wb-mqtt-serial потеряло часть посылки, прочитала:
[13:28:19.395114] <7>DEBUG: [port] /dev/ttyRS485-2: ReadFrame: 6b dd 01
А должна была прочитать:
[13:28:19.372098] 86
[13:28:19.372175] 86
[13:28:19.372251] 80
[13:28:19.372327] 87
[13:28:19.372404] ff
[13:28:19.372480] 6b
[13:28:19.372556] dd
[13:28:19.372632] 01
Но в ней не проходит crc16…
Т.е. и wb-mqtt-serial потерял часть данных.
Но и данные битые.
Или в физике, или в драйвере.

Пока не включил в работу, могу предоставить доступ SSH для поиска проблемы.
Есть сторонний RS485 USB адаптер, могу его подключить к шине, чтобы исключить ошибку в драйвере.

9

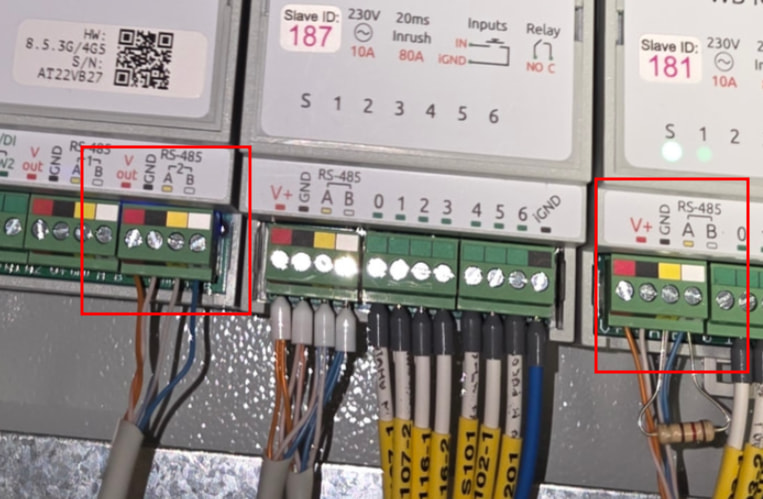

Подскажите в этих местах точно хороший контакт?

image763×499 96.5 KB

Мы рекомендуем конечно же кабель Ethernet, но лучше использовать многожильный обжатый НШВИ как в инструкции.

10

Точно нормальный контакт, изоляция не попала.
Да и в дампе я наглядно показал, что имеет место потеря байтов в wb-mqtt-serial .

12

Здравствуйте! Перенесла в отдельный топик по правилу один вопрос - одна тема.

15

Возможно, ситуация схожая. Если есть возможность перекинуть на сторонний адаптер - сразу будет ясность.
Есть Wiren Board 8: Errata ERRWB84009, но пока нет исправления. У меня на стороннем устройстве ошибки уходят. На WB7 вопрос решён, на WB8 пока ждём исправления.

17

По ошибкам CRC ожидаем выхода нового ядра для WB8.
