Здравствуйте! У нас возникла проблема с модулем WB-LED. Мы настроили его в 4-х канальный режим работы (объединение всех каналов). И при включении светодиодной ленты больше чем на 60% мощности идет перегрузка по току и лента гаснет.
Лента 24v (Maytoni)
Мощность ленты 21,5 Вт/м
Длина ленты 14,7 м.п.
Итоговое потребление ленты: 316,05 Вт
Блок питания 400 Вт (Maytoni)
Почему это может происходить? Какого рекомендуемого сечения должен быть кабель (общий минус, -) от блока питания до модуля WB-LED?
Здравствуйте.

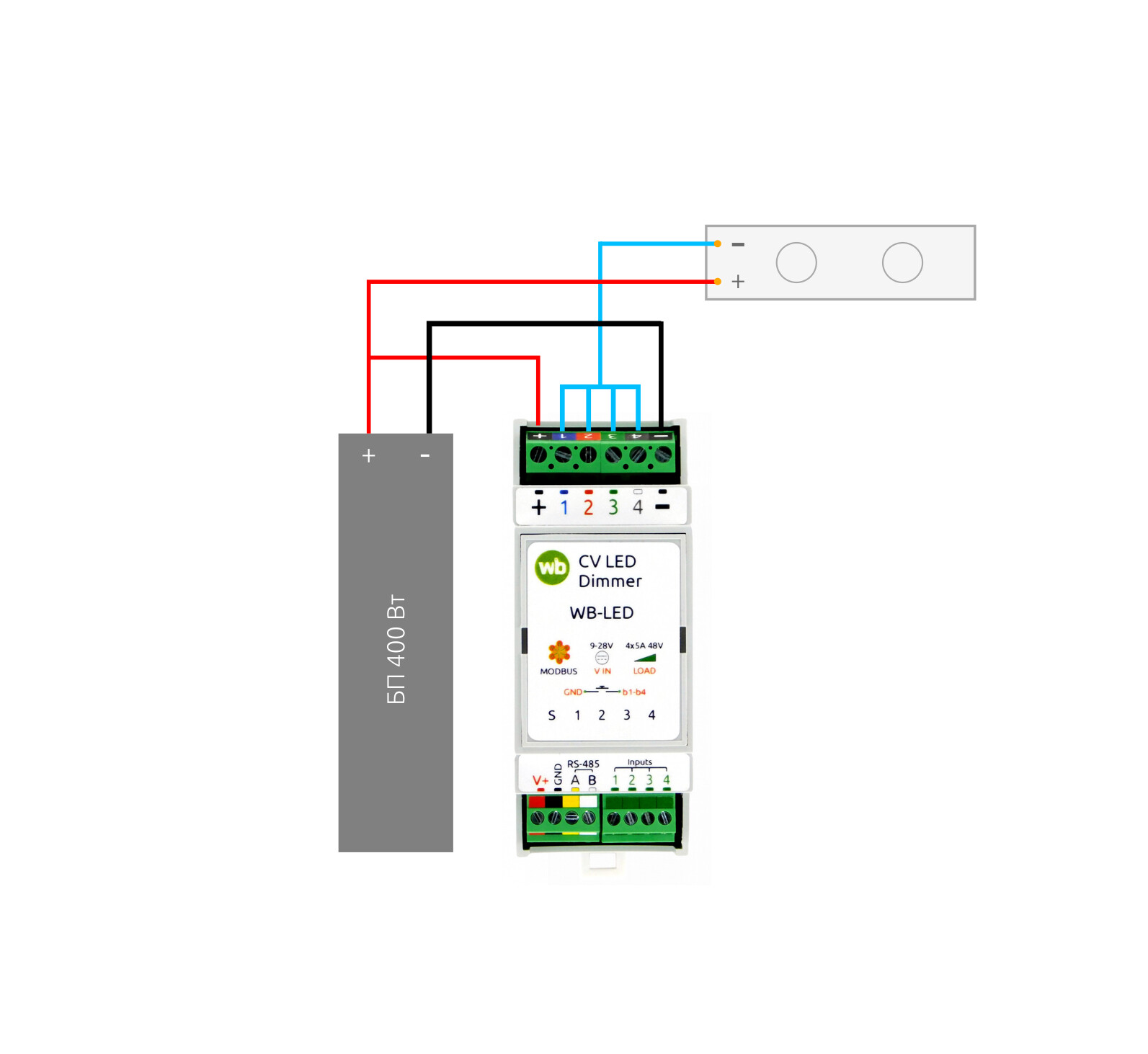

Покажите, пожалуйста, схему подключения диммера.
Такой, чтобы выдерживать ток ~80% от расчетного тока нагрузки, т.е. ~10.5 А, исходя из ваших условий.
Здравствуйте. Схема корректная.
Прошу прислать видео замера силы тока на положительной жиле при запуске ленты.
Заранее благодарю.
Добрый день! Хорошо. А не подскажете как замерить силу тока на положительной жиле?
Самое простое - мультиметром. В режиме измерения тока DC, если мультиметр поддерживает такое измерение.
Добрый день! Сегодня сняли на видео как некорректно работает модуль WB-LED
Видео №1 - без измерения силы тока
Видео №2 - с измерением силы тока
P.S. Такое поведение диммера WB-LED наблюдается так же в соседнем доме, в котором мы устанавливаем оборудование Wirenboard. То есть эта проблема есть не только в одном месте. Она повторяется
Здравствуйте. Благодарю за ожидание.
Такое поведение можно объяснить тем, что при последовательном подключении амперметра создаётся небольшое дополнительное сопротивление (шунтовое сопротивление прибора), которое снижает мгновенные пиковые токи или амплитуду импульсов ШИМ. Это приводит к тому, что рабочий ток оказывается немного ниже установленных пороговых значений защиты, и модуль работает нормально.
Что можно проверить
- Попробуйте замерить силу тока также токовыми клещами, чтобы нивелировать влияние измерителя.
- Какой длины ваш кабель и какое у него сечение?

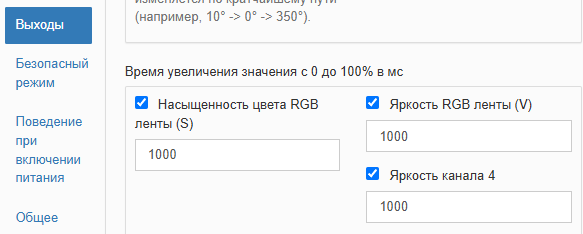

- Попробуйте также увеличить время увеличения значения яркости
Скажите, можно ли чем-то заменить в схеме мультиметр, каким-либо элементом, чтобы снижать мгновенные пиковые токи или амплитуду импульсов ШИМ? Нам нужно добиться нормальной работы в ближайшие дни. Не хочется дополнительно применять усилители AMPLED, если модуль WB-LED может нормально работать с лентой.
Пока замерить ток токовыми клещами нет возможности.
Длина Ленты 15,7 м (лента 21,5 Вт/м)
Лента состоит из 2-ух сегментов и каждый сегмент подключен кабелем сечением 1,5.
Длина кабеля до ленты небольшая (монтаж делали не мы) , блоки питания расположены в соседней комнате в потолочном люке.
Здравствуйте. Благодарю за ожидание.
Такое поведение диммера не является ожидаемым. Сообщите пожалуйста серийный номер WB-LED.
В качестве оперативных мер предлагаю:
- Установите, для начала, время увеличения яркости на 5000 мс (как я писал в прошлом сообщении). Затем можно будет снижать это значение, пока диммер снова не начнет уходить в защиту.
- У вас есть другой WB-LED? попробуйте заменить текущий на другой. Поведение изменится?
Сообщите, также, артикул ленты.
Здравствуйте. Удалось решить проблему с работой WB-LED?
