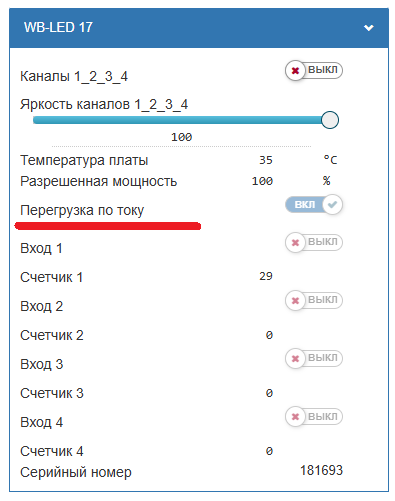

WB-LED в режиме 4*W уходит в перегрузку при токе менее 9А

1

Добрый день!

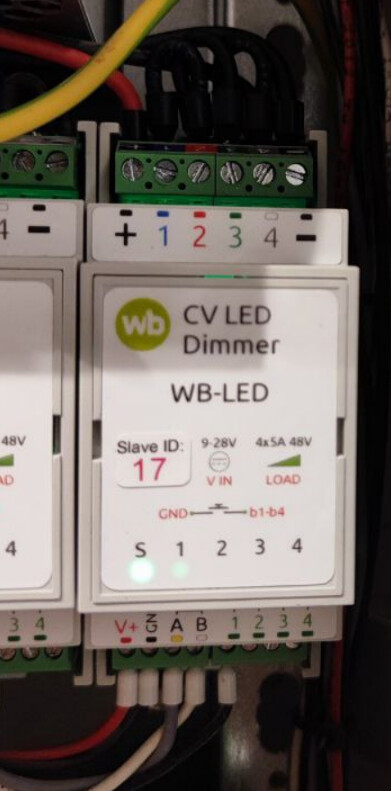

WB-LED в режиме 4*W, все каналы объединены в один кабель сечением 1,5 мм2.
Провода менял, диммеры пробовал разные.

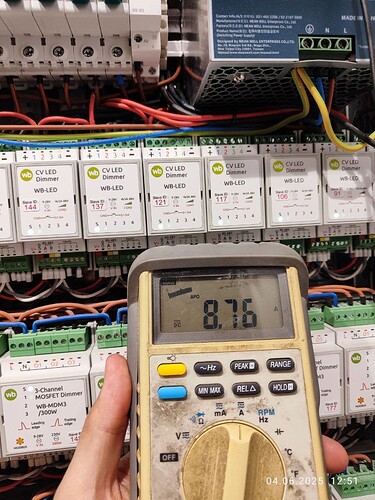

Напряжение ленты 24В. Ток измерен подключением блока питания к светодиодной ленте через мультиметр в обход диммера.
Подскажите, пожалуйста, что делать?

image391×791 63.3 KB

image759×972 45.1 KB

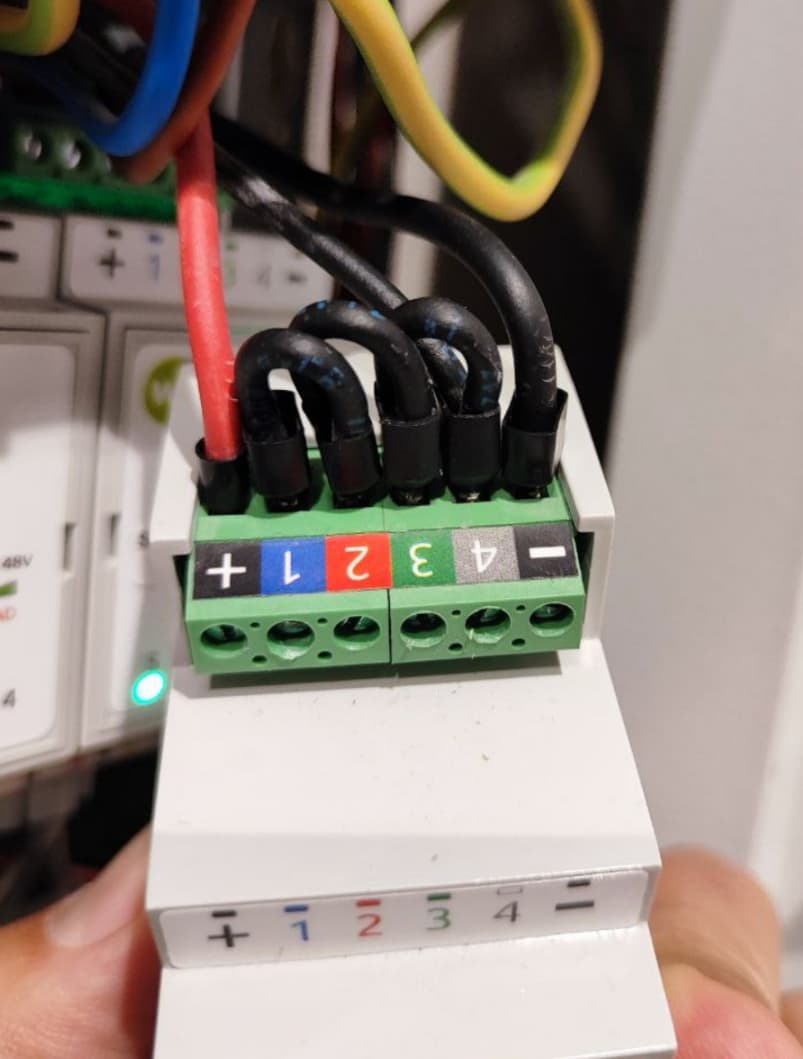

На изображении показаны соединительные клеммы с несколькими проводами, подключенными к них, с обозначениями и цветовой кодировкой. (Captioned by AI)

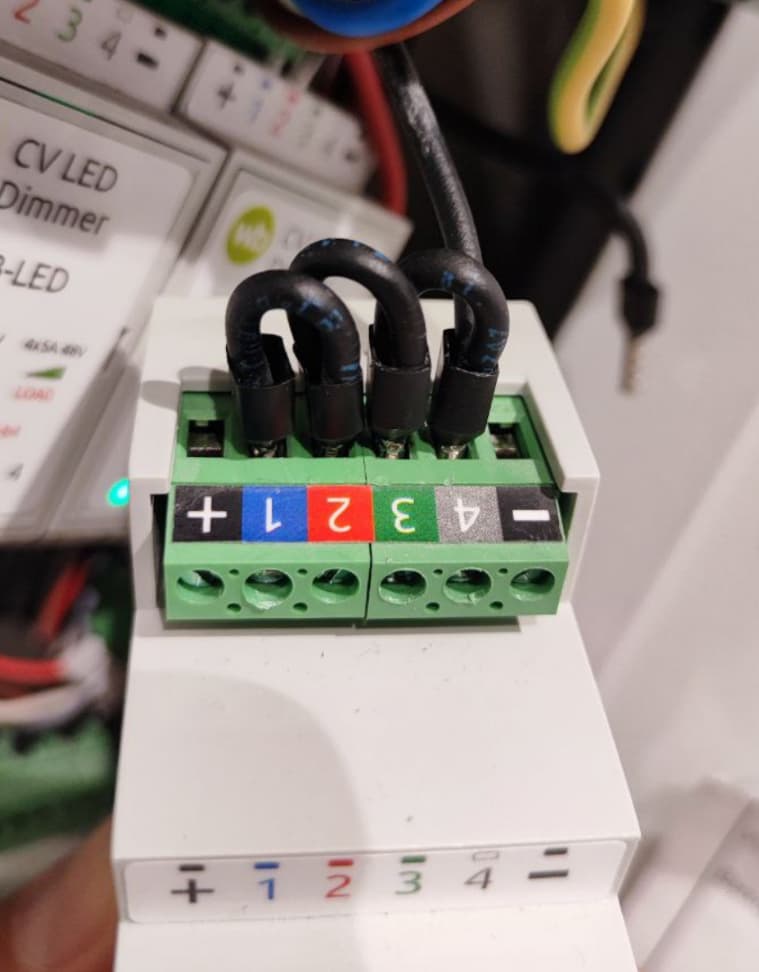

На изображении показаны соединительные клеммы с несколькими проводами, подключенными к них, с обозначениями и цветовой кодировкой. (Captioned by AI)803×1059 50.3 KB

image960×1280 175 KB

image395×501 14.2 KB

image237×239 2.36 KB

3

Здравствуйте.

Уточните, пожалуйста:

  1. Длину кабельной трассы
  2. Установленную частоту ШИМ
4

Добрый день.

  1. Длина кабеля - около 7 метров до помещения. В помещении стоит распаячная коробка, от которой идут отводы к ленте по периметру помещения.
  2. Частота ШИМ стояла по умолчанию. Попробовал установить от 500Гц (делитель 48) до 12кГц (делитель 2) - проблема сохраняется.
5

Обновил прошивку устройства - проблема сохраняется.

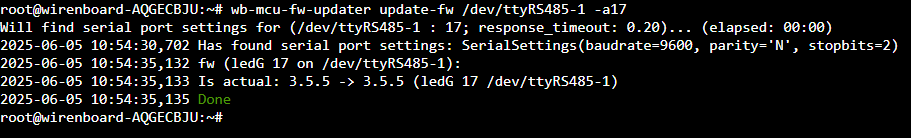

На изображении отображается терминал с процессом обновления прошивки, показывающий параметры последовательного порта и статус выполнения команды. (Captioned by AI)
На изображении отображается терминал с процессом обновления прошивки, показывающий параметры последовательного порта и статус выполнения команды. (Captioned by AI)911×138 7.08 KB

6

Удалось нашаманить рабочее состояние. Перевёл диммер в режим 2W + 2W.

Канал 3_4 выдерживает нагрузку. Частота ШИМ по умолчанию. Можно диммировать - всё стабильно.
Канал 1_2 - вываливается в перегрузку.

Если при включённом канале 3_4 включить канал 1_2 на 100% - диммер работает (все выходы диммера по прежнему объединены). Если потом выключить канал 3_4 - нагрузка держится только на канале 1_2, однако если попробовать диммировать - перегруз.

Напрашивается вывод, что есть неисправность в каналах 1 или 2, но я пробовал разные устройства: диммер, установленный сейчас куплен в 23 году. На замену привозил устройство купленное в 25м - поведение то же самое.

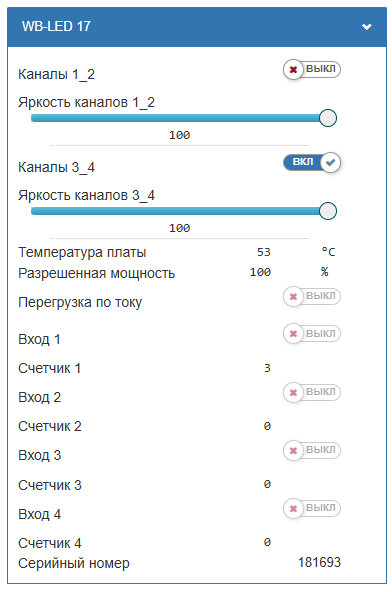

На изображении представлен интерфейс управления WB-LED 17 с настройками яркости каналов, температурой платы, разрешенной мощностью и данными о входах и счетчиках. (Captioned by AI)
На изображении представлен интерфейс управления WB-LED 17 с настройками яркости каналов, температурой платы, разрешенной мощностью и данными о входах и счетчиках. (Captioned by AI)392×592 16.6 KB

7

У вас какая-то особая лента или обычная? Если первое, то прошу ссылку.

Подключение в режиме по два канала - такое же как и в режиме по 4 канала? т.е. выходы запараллелены?

Буду воспроизводить.

8

Добрый день.

Да, выходы запараллелены.

Обыкновенная лента:
Makmart
M-STD.2835.24V.126.13.20.NW.51

9

Добрый день!
Удалось ли решить вопрос?

10

Добрый день. Нет. Оставил в режиме 2 канала, так работает.

14

Добрый день!

Подскажите, вы территориально не в Москве случайно? Может заедем исследуем?

16

Добрый день.

Спасибо за предложение.
Я в Ростове-на-Дону и объект уже сдан. Установил усилитель WB-AMPLED: один канал справляется с нагрузкой.
