Подскажите, как настроить счётчик для работы в однофазной сети переменного тока?
В качестве теста подключил счётчик к однофазной сети, входы счётчика L1, L2, L3 подключены к одному фазному проводу. Напряжение в сети 233В. Ожидал увидеть в соответствующих полях UrmsL1-3 значения напряжения близкие к 233В, в виджете отображается следующее:
Отключил фазный провод от L3, ожидал, что напряжения UrmsL3 станет 0, но появилось ещё отставание по фазе Voltage Angle L3:
Отключил входы L и N от сети, ожидал, что значения напряжений обнулятся, и углы выровняются, но в виджете отображается следующее:
Подскажите, пожалуйста, как получать правильные показания?
Ух, какая-то ерунда.
Подключите пожалуйста снова, как у вас первый раз было подключено и сбросьте сюда фотографию, где видно какие провода куда подключены. И отдельно фотографию самого устройства.
Если есть мультиметр, то стоит сразу измерить напряжение между N и L1, N и L2 и N и L3 на клеммниках.
Ну напряжения обнулились, 0.1В - это нормальный уровень шумов/наводок.
Углы имеют смысл, только если на клеммники подаётся напряжение.

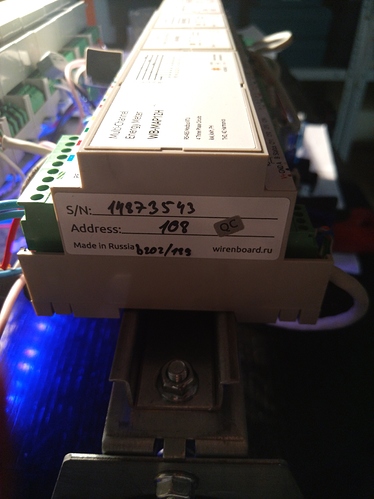

Евгений, прошу прощения за задержку с картинками, у нас сейчас стенд в процессе сборки, причешем - сделаю нормальные фото.
Сейчас прошу просто поверить, если не видно, что к L1-3 подходят три провода соединённые через клеммы WAGO. Мультиметром измеренное напряжение на всех трёх клеммах одинаковое, например, сейчас плавает в пределах 249-255 В, в виджете отображается 309-319 В, соответственно:
Если подключить счётчик к сети 221 В в виджете отображается значение порядка 278 В.
… и они со смещены по фазе, так?
А клемма PE куда-нибудь подключена?
Про 250В и про 220В не понял. Счётчик включен в обычную однофазную сеть 230В? Или у вас там инвертор, солнечные батареи, генератор, гэс, ещё что-нибудь экзотическое это напряжение генерирует?
Ещё пожалуйста модель мультиметра напишите на всякий случай.
- Нет, землю не подключал.
- 220 В это при подключении к городской сети. 250 В - ожидал, что вас удивит)) это посёлок, за городом так бывает) на соседней фазе 220 В, но она просаживается днём, до 210 В. Сейчас переподключил счётчик на неё, чтобы вас не шокировать) но всё-равно расхождение, в виджете около 280 В.
- Мультиметр Mastech MS2002A
С мультиметром всё Ок, мерил двумя разными + на счётчике показание сходится:
