На одном из контроллеров WB-MDM3 перестал работать один выход (номер 2). Остальные два выхода в порядке.

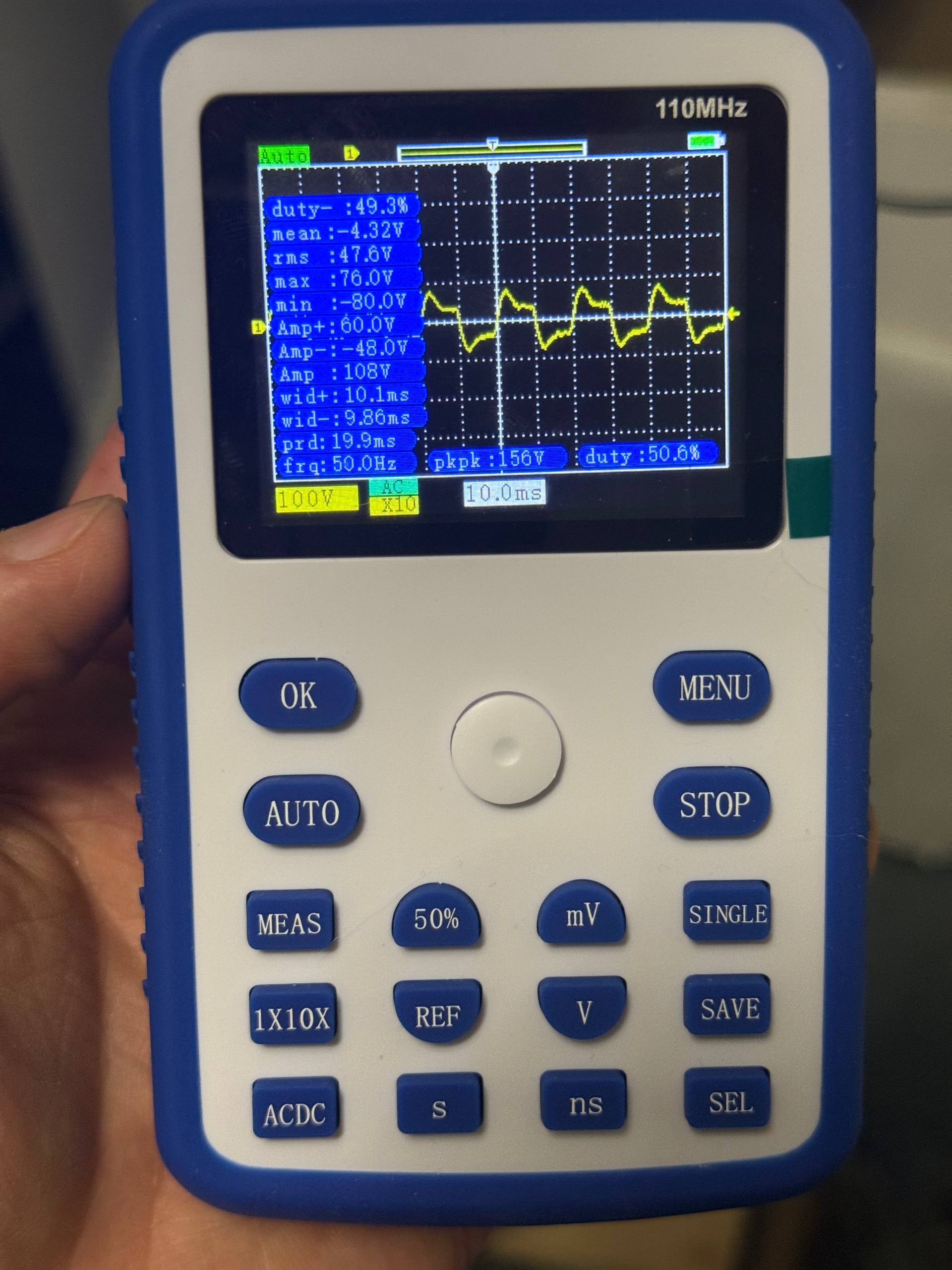

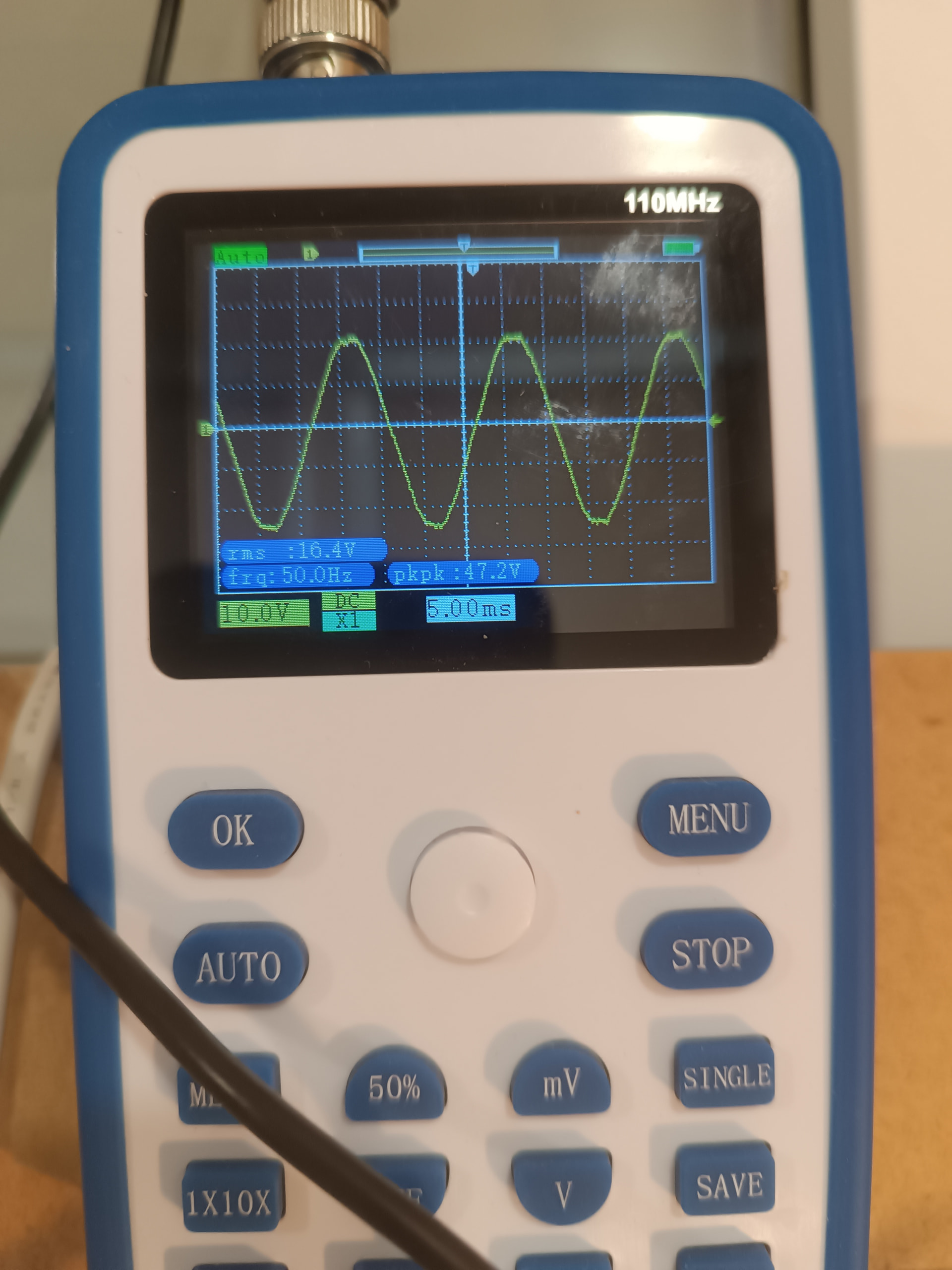

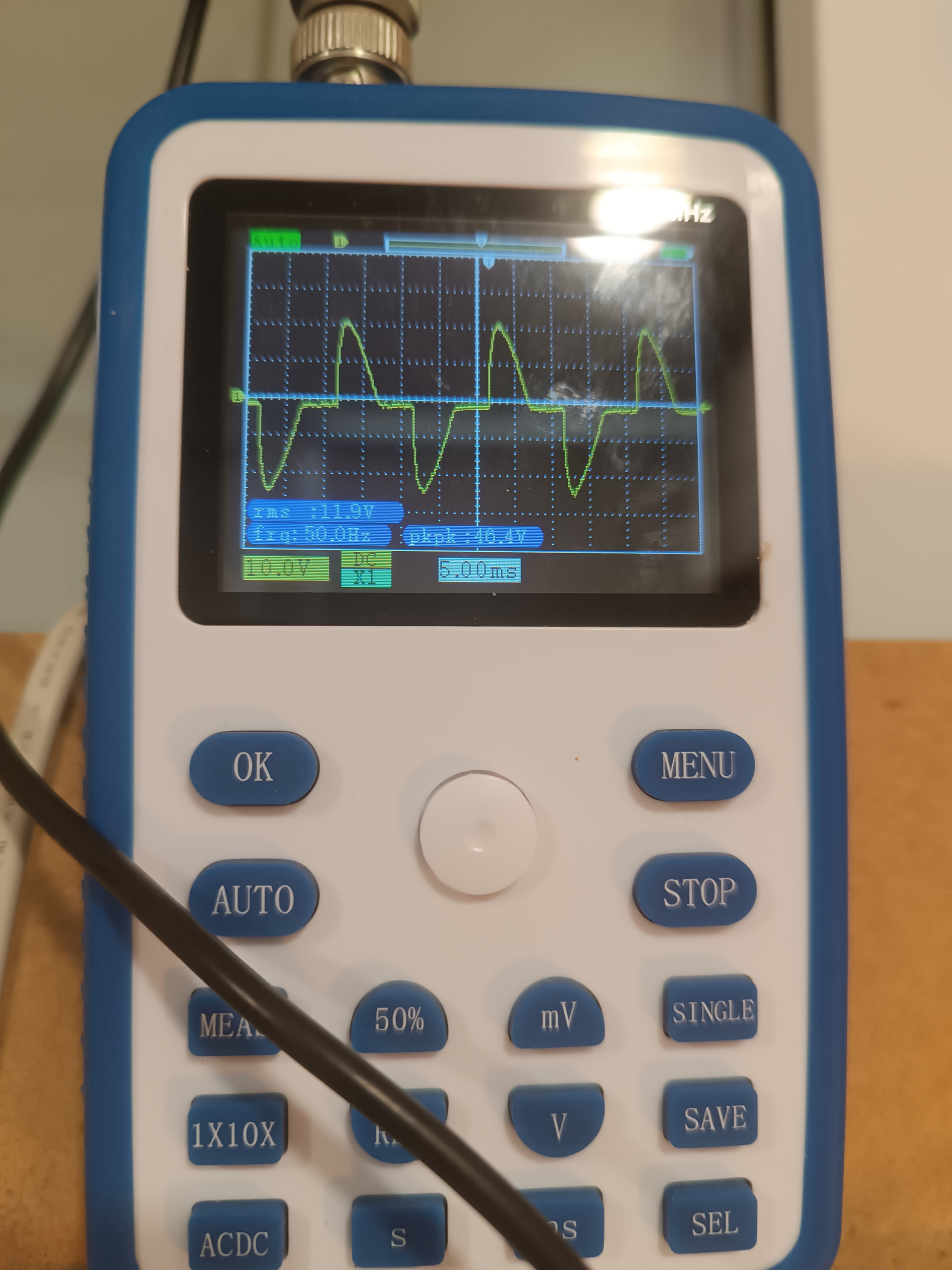

Как проявляется: на выходе постоянно присутствует напряжение вне зависимости от включенности или выключенности выхода порядка 100В (замерено через 10k резистор). Форма сигнала несколько странная, отличная от синусоиды. На переключение входа с кнопки, или через web-интерфейс реакции никакой нет.
Заметил что не работает часть наружнего освещения примерно 2 недели назад. Сначала предполагал, что лампочка перегорела. На входе в дом стоят реле напряжения.
Здравствуйте! Я автоматический помощник техподдержки Wiren Board. Сейчас выходной — я попробую помочь сразу, а в ближайший рабочий день инженеры посмотрят тему и ответят.
Я проанализировал ваш вопрос и постарался найти возможное решение:
Вы описываете проблему с модулем диммера WB-MDM3: не работает канал 2, на выходе постоянно ~100 В, не реагирует на управление (кнопка / веб-интерфейс), форма сигнала не синус.
По симптомам это очень похоже на аппаратную неисправность силового ключа (симистора) или обвязки канала. Для WB-MDM3 нормальная работа каналов такова, что:
при выключенном канале на выходе должно быть около 0 В (может быть небольшое «фоновое» напряжение через цепи измерения/индикации, но оно обычно не способно питать нагрузку);
канал должен однозначно реагировать на команды из Modbus / веб-интерфейса и с кнопочного входа[1].
Что можно проверить самостоятельно
Поменять нагрузку местами между каналами
Подключите ту же лампу, которая висит на выходе 2, к выходу 1 или 3.
И наоборот, на выход 2 подключите заведомо рабочую нагрузку (из другой линии).
Если другие каналы работают корректно с той же нагрузкой, а 2‑й продолжает «держать» ~100 В и не реагирует — почти точно проблема в самом выходном ключе канала 2, а не в нагрузке/проводке.
Проверить поведение на «пустом» выходе
Отключите нагрузку с канала 2 (разомкните провод).
Замерьте напряжение на клеммах канала 2 при:
0% (выключено),
50%,
100%.
Сравните с такими же замерами на исправном канале (1 или 3).
Если на исправном канале напряжение заметно меняется/пропадает при выключении, а на 2‑м остаётся примерно тем же — это также указывает на залипший/пробитый симистор.
Проверить настройки и управление

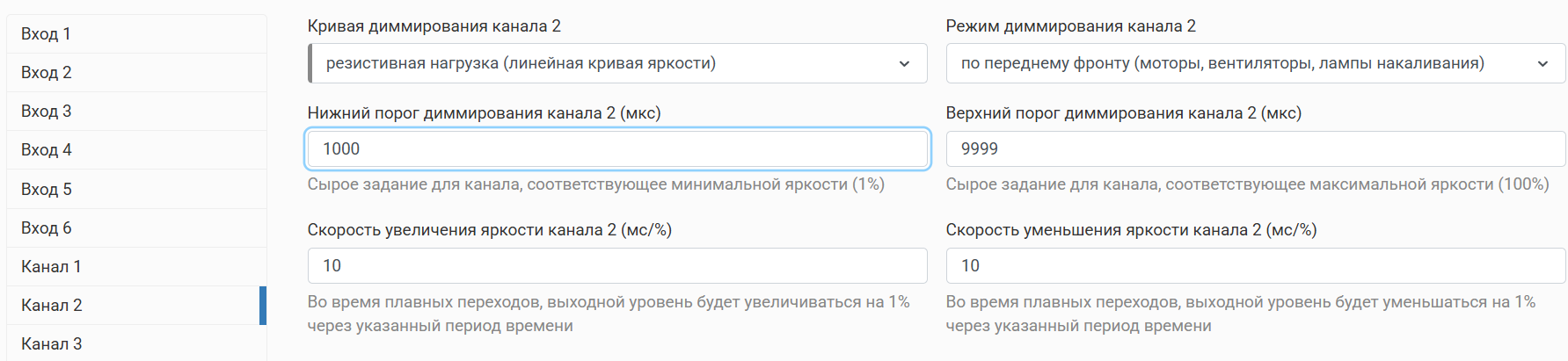

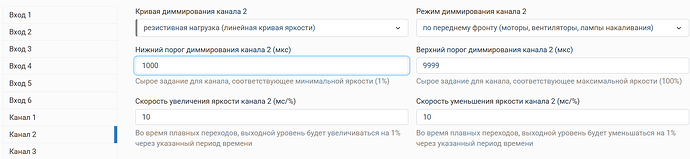

В веб-интерфейсе Wiren Board (или другого контроллера) убедитесь, что:
канал 2 включён в конфигурации как обычный диммируемый выход;

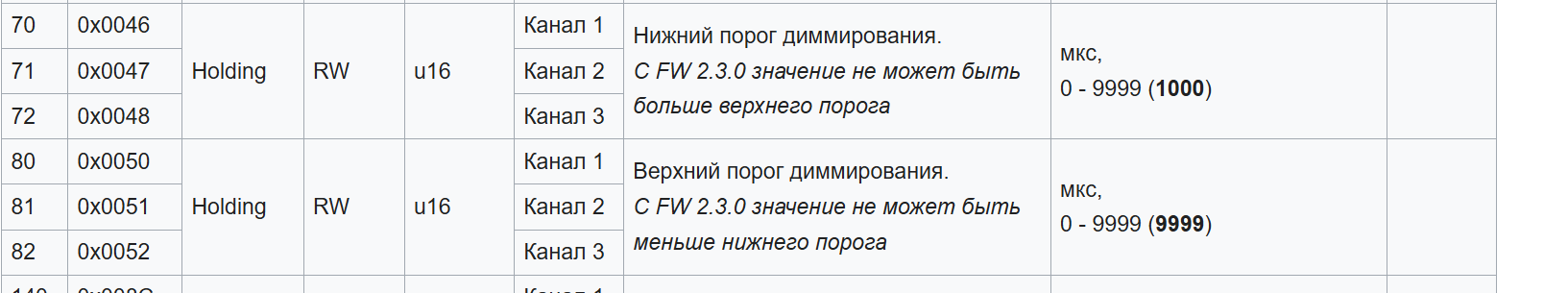

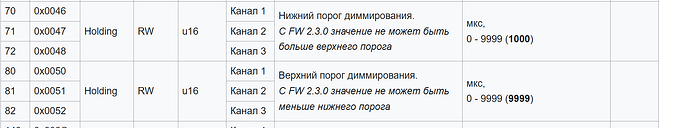

нет ли ограничений min/max уровня, привязок сценариев, которые тут же его «забивают» в какое‑то положение.
Попробуйте управлять этим каналом напрямую по Modbus (если есть возможность):
установить 0,
100%,
промежуточные значения.
Если регистры принимают значения, но физически ничего не меняется — снова говорит в пользу аппаратной неисправности.
Осмотр модуля
Обратите внимание, не было ли:
следов перегрева, почернения корпуса в районе канала 2,
запаха гари в момент выхода из строя,
частых срабатываний защит по перенапряжению на вводе в тот же период.
Если линия наружного освещения длинная, с индуктивной нагрузкой (например, трансформаторы, драйверы, дроссели), возможны высокие броски напряжения, которые могут повредить силовой ключ.
Важный момент по безопасности
Не измеряйте напрямую «странную форму сигнала» без гальванически развязанного измерительного прибора — на модуле фазное сетевое напряжение 230 В. Работайте только при понимании электробезопасности и, по возможности, обесточив линию.
Предварительный вывод
По вашему описанию:
один канал «завис» примерно на половине напряжения,
на команды не реагирует,
другие каналы в порядке,
— весьма вероятно, что это аппаратный дефект конкретного выхода (симистор/управляющая часть канала 2).
Что подготовить для инженеров и по гарантии
Чтобы инженеры техподдержки могли быстрее помочь и принять решение по ремонту/замене, приложите в теме (когда будет возможность):
Фото модуля WB-MDM3 (с видимым серийным номером / наклейкой).
Схему или хотя бы описание:
что именно подключено к каналу 2 (тип ламп, драйверы, мощность, длина линии),
как подключены остальные каналы.
Ваши результаты:
замеров напряжений на всех трёх каналах при 0% и 100%,
результатов перестановки нагрузки между каналами.
С большой вероятностью потребуется диагностика и ремонт/замена WB-MDM3 (особенно если устройство ещё на гарантии).
