Не работает WBE2-I-KNX

1

У меня WB 8.5.2D/4G1 1.3.3C-4G

Релиз wb-2602

Не стартует knxd

и не горят лампы на плате расширения WBE2-I-KNX при подключенной knx шине.
07-04-2026 01:23:44.765 [init.scope]
07-04-2026 01:23:44.765 [init.scope]
07-04-2026 01:23:44.763 [knxd]
07-04-2026 01:23:44.762 [knxd]
07-04-2026 01:23:44.737 [init.scope]
07-04-2026 01:23:44.708 [init.scope]
07-04-2026 01:23:44.706 [init.scope]
3

Добрый день.
Что называете “лампами”?
Ну и покажите как сконфигурирован модуль и логи knxd.

4

Светодиоды на плате, если конечно они там есть.

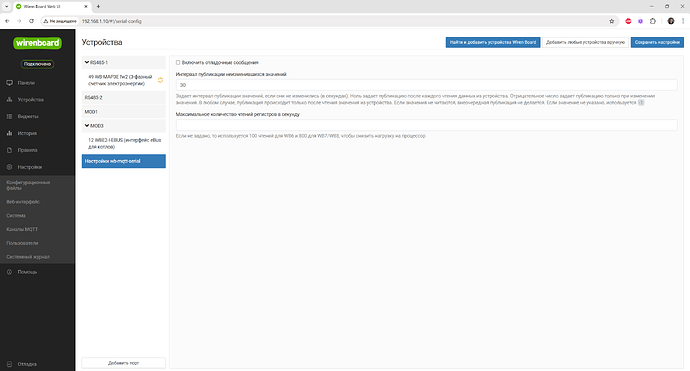

Конфигурация на Web UI ниже

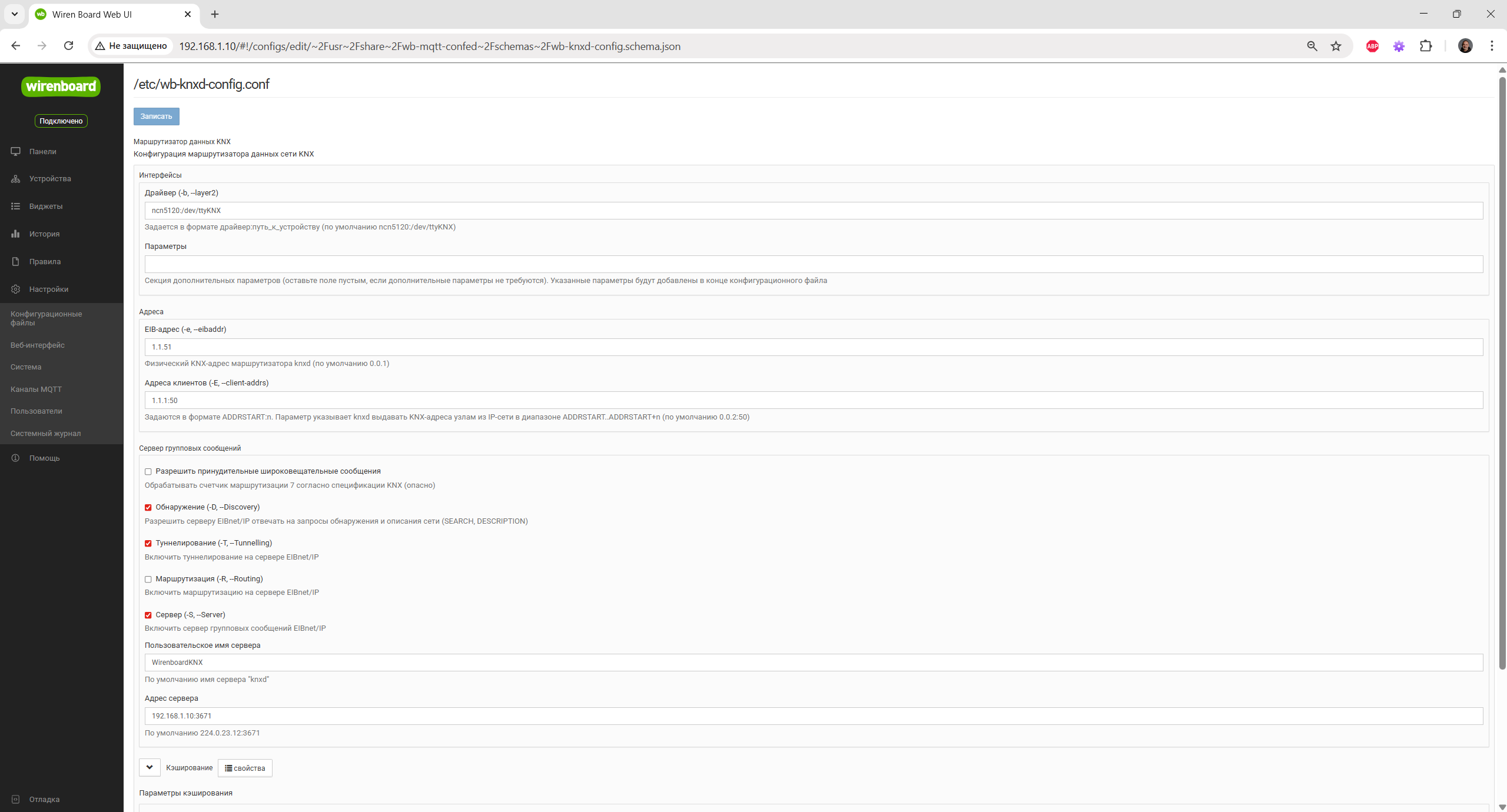

Конфигурация serail (плата подключена к второму слоту) тоже ниже

Статус knxd

Last login: Tue Apr 7 01:04:58 2026 from 192.168.1.68
root@wirenboard-A6EUS52Z:~# systemctl status knxd
● knxd.service - KNX Daemon
Loaded: loaded (/lib/systemd/system/knxd.service; enabled; vendor preset: enabled)
Drop-In: /etc/systemd/system/knxd.service.d
└─override.conf
Active: activating (auto-restart) (Result: exit-code) since Tue 2026-04-07 21:56:27 MSK; 273ms ago
TriggeredBy: ● knxd.socket
● knxd-net.socket
Process: 758719 ExecStart=/usr/bin/knxd $KNXD_OPTS (code=exited, status=1/FAILURE)
Main PID: 758719 (code=exited, status=1/FAILURE)
CPU: 28ms

root@wirenboard-A6EUS52Z:~# journalctl -u knxd
– Journal begins at Sat 2026-03-07 15:22:28 MSK, ends at Tue 2026-04-07 21:57:45 MSK. –
Mar 07 16:12:23 wirenboard-A6EUS52Z systemd[1]: Starting KNX Daemon…
Mar 07 16:12:23 wirenboard-A6EUS52Z knxd[1633]: WirenboardKNX: E00000064: [24:router] router: setup router: failed
Mar 07 16:12:23 wirenboard-A6EUS52Z knxd[1633]: WirenboardKNX: F00000105: [12:server] Link down, terminating
Mar 07 16:12:23 wirenboard-A6EUS52Z systemd[1]: Started KNX Daemon.
Mar 07 16:12:24 wirenboard-A6EUS52Z systemd[1]: knxd.service: Main process exited, code=exited, status=1/FAILURE
Mar 07 16:12:24 wirenboard-A6EUS52Z systemd[1]: knxd.service: Failed with result ‘exit-code’.
Mar 07 16:12:24 wirenboard-A6EUS52Z systemd[1]: Stopped KNX Daemon.
Mar 07 16:12:24 wirenboard-A6EUS52Z systemd[1]: Starting KNX Daemon…
Mar 07 16:12:24 wirenboard-A6EUS52Z knxd[1852]: WirenboardKNX: E00000064: [24:router] router: setup router: failed
Mar 07 16:12:24 wirenboard-A6EUS52Z knxd[1852]: WirenboardKNX: F00000105: [12:server] Link down, terminating
Mar 07 16:12:24 wirenboard-A6EUS52Z systemd[1]: Started KNX Daemon.
Mar 07 16:12:24 wirenboard-A6EUS52Z systemd[1]: knxd.service: Main process exited, code=exited, status=1/FAILURE
Mar 07 16:12:24 wirenboard-A6EUS52Z systemd[1]: knxd.service: Failed with result ‘exit-code’.
Mar 07 16:12:34 wirenboard-A6EUS52Z systemd[1]: knxd.service: Scheduled restart job, restart counter is at 1.
Mar 07 16:12:34 wirenboard-A6EUS52Z systemd[1]: Stopped KNX Daemon.
Mar 07 16:12:34 wirenboard-A6EUS52Z systemd[1]: Starting KNX Daemon…
Mar 07 16:12:34 wirenboard-A6EUS52Z knxd[3102]: WirenboardKNX: E00000064: [24:router] router: setup router: failed
Mar 07 16:12:34 wirenboard-A6EUS52Z knxd[3102]: WirenboardKNX: F00000105: [12:server] Link down, terminating

image2560×1380 225 KB

image2560×1380 212 KB

5

Загрузите пожалуйста архив с диагностической информацией контроллера. Создание архива описано в документации.
Подозреваю что не сконфигурирован сам разьем расширения.

6

Архив прикрепил:

приложен диагностический архив, доступен только сотрудникам поддержки
(323,7 КБ)

8

Добрый день.
Насколько вижу в логах:

Apr 10 21:44:07 wirenboard-A6EUS52Z systemd[1]: Started KNX Daemon.
Apr 10 21:44:07 wirenboard-A6EUS52Z knxd[3365205]: WirenboardKNX: E00000064: [25:] : setup : failed
Apr 10 21:44:07 wirenboard-A6EUS52Z knxd[3365205]: WirenboardKNX: F00000105: [16:server] Link down, terminating
Apr 10 21:44:07 wirenboard-A6EUS52Z systemd[1]: knxd.service: Main process exited, code=exited, status=1/FAILURE

причина в том что “линка нет”.
Но, на самом деле:

/dev/ttyKNX -> /dev/ttyMOD2
/dev/ttyMOD2 -> ttyWBE1

А в настройках wb-mqtt-serial порт “/dev/ttyMOD2” присутствует и включен
Соответственно порт занят этим сервисом:

/dev/ttyWBE1:        root       5015 F.... wb-mqtt-serial

Рекомендую выключить.
Ну и убедитесь что на клеммх контроллера есть напряжение от шины KNX, измерьте его.

9

30 вольт напряжение на клемах платы WBE-I-KNX.

Про остальное я не понял что вы написали. Но рванее прикладывал снимок экрана с конфигурациями.

10

Любой аппаратный ресурс, такой как последовательный порт может быть использован только каким-то одним процессом. Если (как в приведенном примере) процессов два - то они не смогут нормально работать. Внимательно проверьте конфигурацию и не допускайте чтобы порты использовались более чем одним сервисом.
Вот сейчас порт на котором KNX пытается использоваться еще и wb-mqtt-serial.
Так как устройств на нем нету - то wb-mqtt-serial с ним не работает, но занял и держит.

11

Как это проверить на интерфейсе?

12

Например вот так

13

Я ранее скриншот прикладывал, на нем видно что serial для модуля вообще не сконфигурирован. А если и занят то как осовбодить?

14

Там не менее - деконфигурируйте в wb-mqtt-serial порт используемый KNX.
Ну, как минимум - остановите сервис и проверьте запустится ли knxd, предварительно убедившись что порт точно свободен.

15

root@wirenboard-A6EUS52Z:~# cat /etc/wb-mqtt-serial.conf
{
“debug” : false,
“max_unchanged_interval” : 30,
“ports” :
[
{
“baud_rate” : 9600,
“data_bits” : 8,
“devices” :
[
{
“channels” :
[
{
“enabled” : false,
“name” : “Phase angle L1”
},
{
“enabled” : false,
“name” : “Urms L2”
},
{
“enabled” : false,
“name” : “U L2-L3”
},
{
“enabled” : false,
“name” : “Upeak L2”
},
{
“enabled” : false,
“name” : “Voltage angle L2”
},
{
“enabled” : false,
“name” : “Irms L2”
},
{
“enabled” : false,
“name” : “Ipeak L2”
},
{
“enabled” : false,
“name” : “P L2”
},
{
“enabled” : false,
“name” : “Q L2”
},
{
“enabled” : false,
“name” : “S L2”
},
{
“enabled” : false,
“name” : “PF L2”
},
{
“enabled” : false,
“name” : “AP energy L2”
},
{
“enabled” : false,
“name” : “AN energy L2”
},
{
“enabled” : false,
“name” : “RP energy L2”
},
{
“enabled” : false,
“name” : “RN energy L2”
},
{
“enabled” : false,
“name” : “Phase angle L2”
},
{
“enabled” : false,
“name” : “Voltage angle L1”
},
{
“enabled” : false,
“name” : “Urms L3”
},
{
“enabled” : false,
“name” : “U L3-L1”
},
{
“enabled” : false,
“name” : “Upeak L3”
},
{
“enabled” : false,
“name” : “Voltage angle L3”
},
{
“enabled” : false,
“name” : “Irms L3”
},
{
“enabled” : false,
“name” : “Ipeak L3”
},
{
“enabled” : false,
“name” : “P L3”
},
{
“enabled” : false,
“name” : “Q L3”
},
{
“enabled” : false,
“name” : “S L3”
},
{
“enabled” : false,
“name” : “PF L3”
},
{
“enabled” : false,
“name” : “AP energy L3”
},
{
“enabled” : false,
“name” : “AN energy L3”
},
{
“enabled” : false,
“name” : “RP energy L3”
},
{
“enabled” : false,
“name” : “RN energy L3”
},
{
“enabled” : false,
“name” : “Phase angle L3”
},
{
“enabled” : false,
“name” : “Total P”
},
{
“enabled” : false,
“name” : “Total Q”
},
{
“enabled” : false,
“name” : “Total S”
},
{
“enabled” : false,
“name” : “Total PF”
},
{
“enabled” : false,
“name” : “Total AP energy”
},
{
“enabled” : false,
“name” : “Total AN energy”
},
{
“enabled” : false,
“name” : “Total RP energy”
},
{
“enabled” : false,
“name” : “Total RN energy”
},
{
“enabled” : true,
“name” : “FW Version”
},
{
“enabled” : true,
“name” : “Supply Voltage”
},
{
“enabled” : true,
“name” : “Uptime”
},
{
“enabled” : true,
“name” : “MCU Temperature”
},
{
“enabled” : true,
“name” : “MCU Voltage”
}
],
“device_type” : “WB-MAP3E fw2”,
“enabled” : true,
“l1_ct_reverse” : 0,
“l1_phase” : 1,
“l1_phi” : 1120,
“l1_turns” : 1997,
“slave_id” : “49”
}
],
“enabled” : true,
“parity” : “N”,
“path” : “/dev/ttyRS485-1”,
“stop_bits” : 2
},
{
“baud_rate” : 9600,
“data_bits” : 8,
“devices” : ,
“enabled” : true,
“parity” : “N”,
“path” : “/dev/ttyRS485-2”,
“stop_bits” : 2
},
{
“baud_rate” : 9600,
“data_bits” : 8,
“devices” : ,
“enabled” : false,
“parity” : “N”,
“path” : “/dev/ttyMOD1”,
“stop_bits” : 2
},
{
“baud_rate” : 19200,
“data_bits” : 8,
“devices” :
[
{
“device_type” : “tpl1_web2_i_ebus”,
“heating_options” : 1,
“slave_id” : “12”
}
],
“enabled” : true,
“parity” : “N”,
“path” : “/dev/ttyMOD3”,
“stop_bits” : 1
}
]
}root@wirenboard-A6EUS52Z:~# systemctl start knxd
root@wirenboard-A6EUS52Z:~# systemctl status knxd
● knxd.service - KNX Daemon
Loaded: loaded (/lib/systemd/system/knxd.service; enabled; vendor preset: enabled)
Drop-In: /etc/systemd/system/knxd.service.d
└─override.conf
Active: activating (auto-restart) (Result: exit-code) since Wed 2026-04-15 12:56:20 MSK; 4s ago
TriggeredBy: ● knxd.socket
● knxd-net.socket
Process: 3209175 ExecStart=/usr/bin/knxd $KNXD_OPTS (code=exited, status=1/FAILURE)
Main PID: 3209175 (code=exited, status=1/FAILURE)
CPU: 31ms
root@wirenboard-A6EUS52Z:~#

16

Без лога - не очень пока понятно.
Сам модуль KNX точно воткнут в MOD2?
Покажите пожалуйста фото. Ну и (еще раз) измерьте напряжение на клеммах модуля.

Пригласите, пожалуйста, пользователя support@wirenboard.com в организацию на облачном сервисе.

Логин, пароль от SSH пришлите личным сообщением, если они нестандартные.

Для этого в настройках организации нажмите кнопку “Пригласить”

Screenshot_20240814_155036
Screenshot_20240814_155036448×137 5.15 KB

И укажите почтовый адрес:
Screenshot_20240814_155147
Screenshot_20240814_155147704×179 8.42 KB

После этого поддержка получит доступ к вашему контроллеру для диагностики.
Не забудьте удалить потом доступ.

17

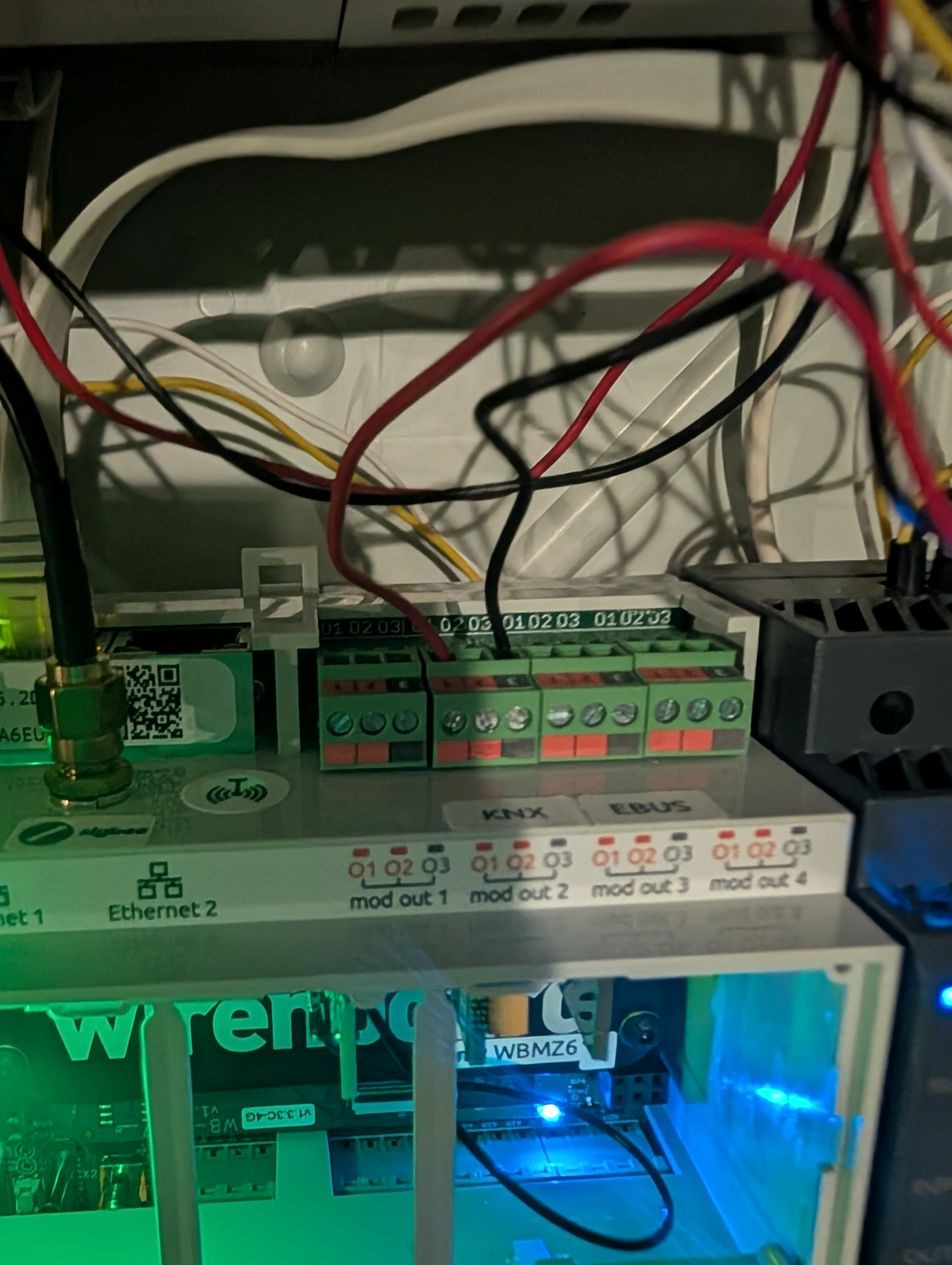

PXL_20260415_120453541
PXL_20260415_1204535411920×2550 483 KB

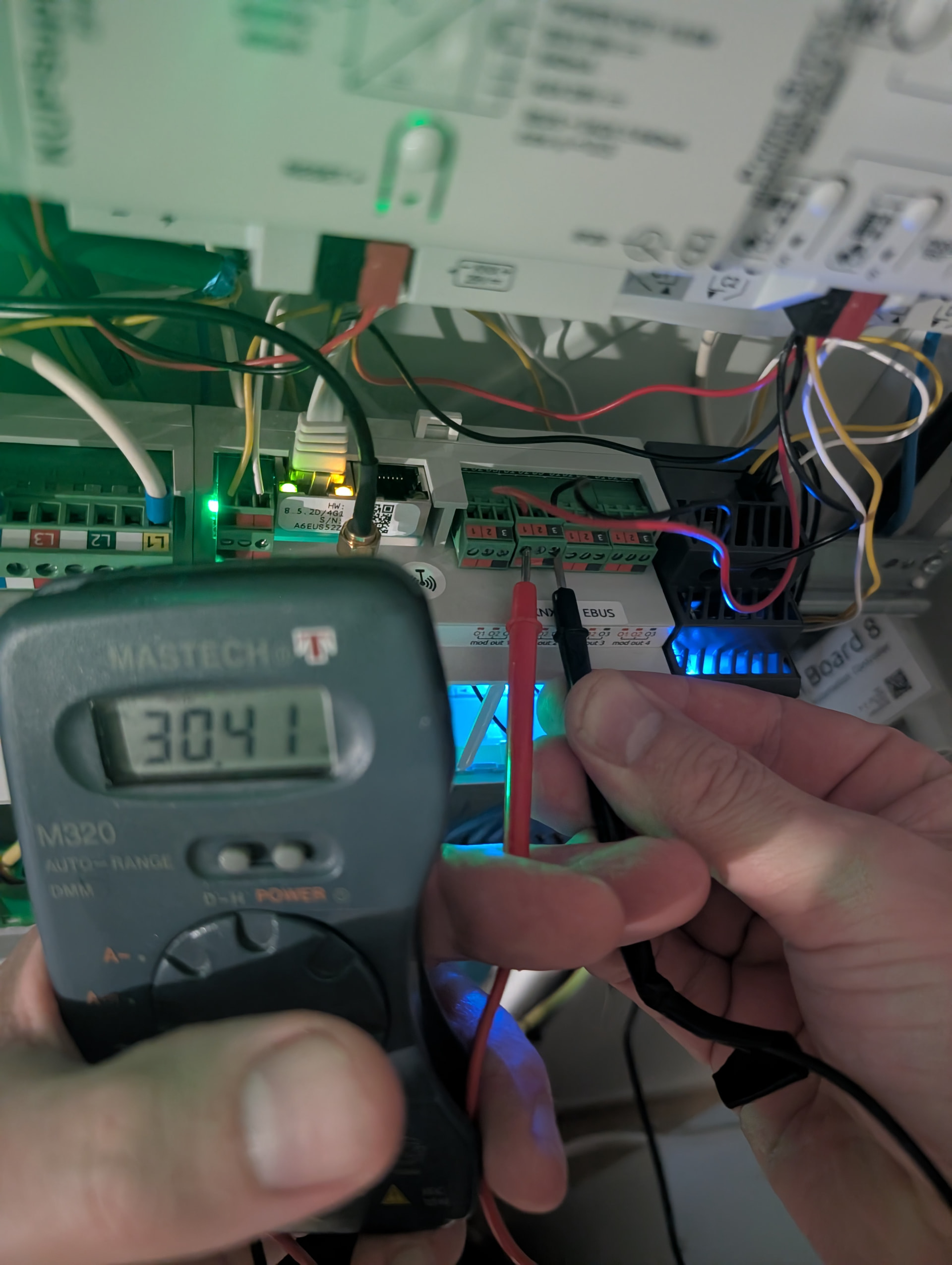

PXL_20260415_120403125
PXL_20260415_1204031251920×2550 612 KB

18

Так, отлично.
Модуль в MOD2, шина подключена, напряжение есть. А приглашение уже отправили?

19

Приглашение отправил, password=wirenboard

20

Да, увидел, смотрю.

21

К контроллеру (сейчас) есть доступ? Я отправил его в перезагрузку чтобы убедиться что порт свободен и он не поднимается больше 5 минут в облаке.

22

Вижу, он включился и доступен.
