Здравствуйте!
Необходим модуль аналогового ввода
Требования к модулю ввода:
1 Вход RTD PT100 -7 шт
Вход 4-20мА -1 шт токовый сигнал будет не универсальный, но в этом диапазоне (например 4,3 -18,7 мА), надо привести его конфигуратором к виду 0% (4,3мА) — 100% (18,7 мА)
в программе-конфигураторе возможность настройки:
- масштабирования шкалы (0-100%, 100-0%);
- смещения нуля;
- наклона характеристики (Span).
2 Выход RS485, протокол Modbus RTU.
3 Температура эксплуатации: -35…+35º С, корпус будет свой, влагозащита не требуется
Я правильно понимаю что для этих требований необходимо 2 модуля WB-MAI6, в конфигураторе я так понял что есть масштабируемость, но есть ли возможность смещения нуля и изменения наклона?
Здравствуйте.
Для решения вашей задачи необходимо 2 датчика WB-MAI6
Более детальную документацию по подключению и настройке токовых датчиков и датчиков температуры RTD PT100 можно посмотреть здесь.
Сдвиг нуля так же возможен и описан в работе токовых датчиков на эффекте Холла.
Возможно ли использование 1 модуля WB-MAI6 для решения задачи подключения 6 шт RTD PT100 и 1 модуля WB-MAI2-mini/CC v.3 для 1 шт токового сигнала. Есть ли возможность у модуля WB-MAI2-mini/CC v.3 сделать пересчёт измеренных значений в физическую величину. Контроллера Wiren Board нет, есть адаптер USB-RS485, какую простую программу на ПК посоветуете для пользователя чтобы можно было просто проводить частые переконфигурации модулей ввода?
Здравствуйте.
Да действительно, данную конфигурацию можно применить.
Для работы с модулями без контроллера можно подробно посмотреть здесь.
По поводу перевода в физические величины, если что то не подойдёт из описанных программ для Windows, то всё таки может понадобиться контроллер Wiren Board 8 хотя бы в минимальной базовой комплектации.
Пример перевода в физ.величину показаний можно посмотреть здесь.

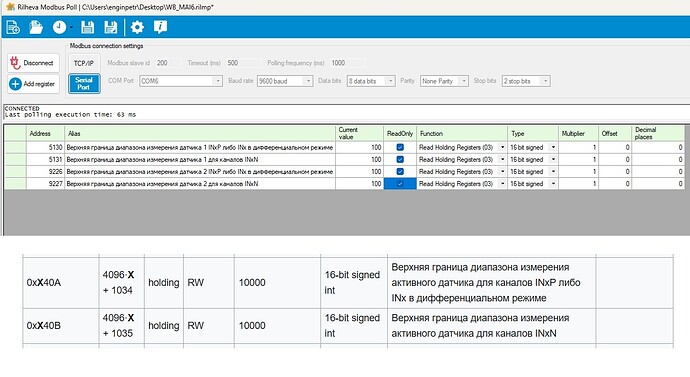

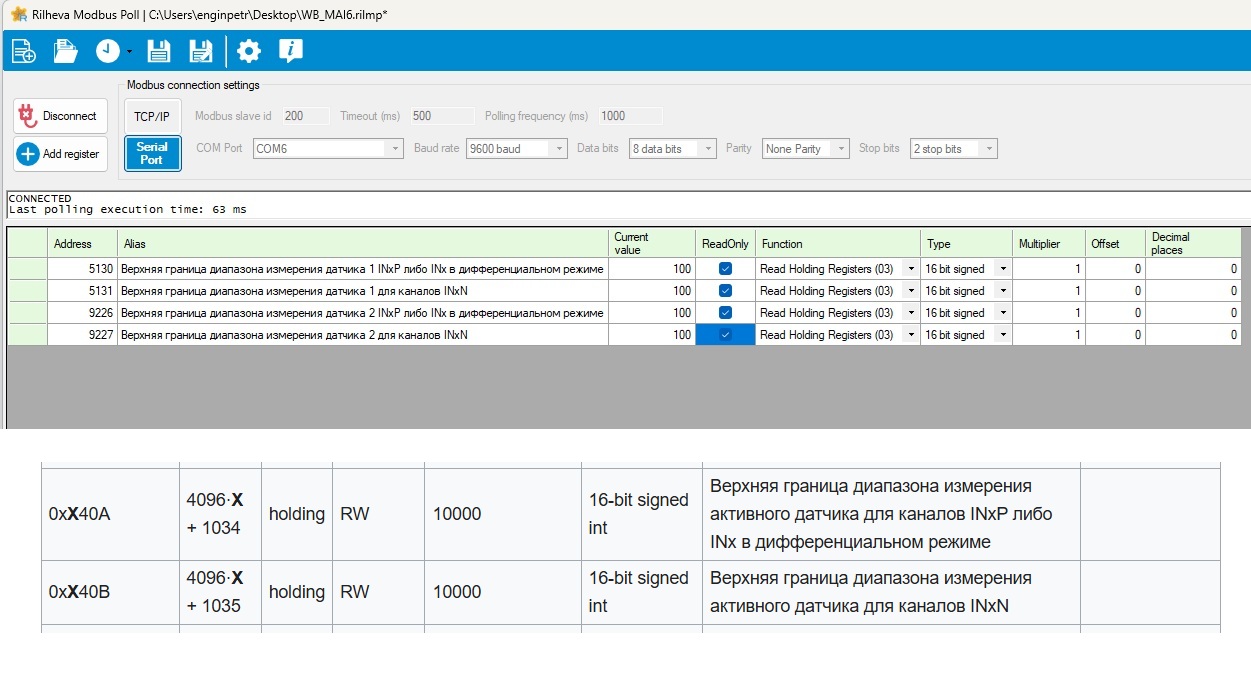

Подскажите имеется ли возможность настроить масштабирование выходного сигнала датчика с нестандартным диапазоном (4,3 мА – 18,7 мА) в проценты (0–100%) на модуле WB-MAI6 через Modbus-регистры. Будет использоваться программа Rilheva Modbus Poll, контроллера Wiren Board не будет.
Здравствуйте.
В данном модуле прошивкой предусмотрено подключение токовых датчиков только в диапазоне 4-20 (0-20) мА. Все возможные режимы описаны в таблице регистров.
