Возникла подобная необходимость, есть модуль входов, есть свободные порты в диммере wb-led, есть ain в самом wb.
судя по схеме, можно подключить к di-wd-14, так как там оптопары в обе стороны. но на рисунке на com идёт -, а на ди идёт +, который… зажигает оптопару, срабатывая с другим +12?
датчик-например, lj8a3 или тому подобный.
Добрый день.
Вот это описание - не понимаю, к сожалению. Приведите пожалуйста схема, например.
Нужно конечно смотреть схемы каждого модуля, куда хотите соединять, но как правило, они у ВБ однотипные, как на ВД14 с ignd. Только есть нюанс, что у вас питание датчика (как правило тоже питание, что и у контроллера) будет связано с ignd и это нужно будет учитывать для других подключенных к этому модулю цепей.
Да, верно.

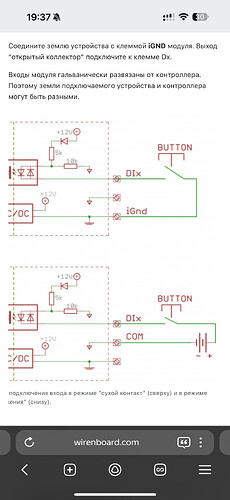

То есть (на верхнем рисунке) путь тока +12 - диод - резистор 5кОм - опртрон - iGnd.
На нижнем путь тока: кнопка - DIx - оптрон - резистор 10кОм - Com.
То есть если хотите чтобы срабатывал вход от внешнего напряжения - то подключите это напряжение между COM и входом.
Если схема включения WBIO-DI-WD14 предусматривает подключение разнотипных датчиков - тогда нарисуйте ее пожалуйста. ВОзможно, если подключаемый датчик один такой, например, а остальные - сухие контакты - то имеет смысл и использовать подключение как “сухой контакт”. То есть шутнировать вход на iGnd резистором а напряжение от датчика - подключить ко входу.
я хочу, чтобы внешний вход срабатывал от 0В.
Да, будет срабатвапть как при соедиенении входа с iGnd так и при подаче “0” на вход, относительно iGnd.
