Подключение Dauerhaft CM-5

1

Коллеги добрый день. Не получается подключить Dauerhaft CM-5 к контроллеру. Делаю по инструкции Использование электродвигателя раздвижных штор Dauerhaft CM5 с контроллером Wiren Board — Wiren Board.
Перевёл порт в 2400 8 none 1. На порту подключен только мотор шторы.

  1. Не понятно как сформировать адрес устройства. Где брать id мотора и канала?
  2. В видео-инструкции говорится, что адрес можно устанвовить при помощи usb конвертора. Как это сделать?
  3. В инструкции говорится, Чтобы записать новый адрес переведите привод в режим программирования. Как это сделать?
  4. Есть ли полная инструкция, м.б. не официальная как подключить Dauerhaft CM-5 к контроллеру WB.

Wiren Board 7.3.4, s/n AACDYQY, release wb-2504 (as stable)

2

Добрый день.

Адреса определяются, как правило, проектировщиком. То есть - можно использовать “любой” уникальный.

Подключить к компьютеру USB/RS485 адаптер, к нему привод.
Затем воспользоваться ПО производителя или отправить приводу команду с помощью Serial_tool — Wiren Board
Или использовать такой скрипт.

Это описано в инструкции к приводу. Обычно - кнопка “Set” в течении 1с, но лучше проверить именно по документации от экземпляра.

Я как-то писал для него “драйвер”, вот в этой теме.
Про инструкции - не знаю, не видел.

4

@BrainRoot, спасибо, помогло.
Инструкция Использование электродвигателя раздвижных штор Dauerhaft CM5 с контроллером Wiren Board — Wiren Board корректная.
В ней прикреплены Инструкция к приводу от производителя и Описание протокола связи.
Конкретно у меня не работало, потому, что не правильно обжал rj12. Правильная распиновка для CM-5 в Инструкция к приводу от производителя

5

Отлично, рад что получилось.

7

Подтверждаю, поменяли по инструкции от производителя, всё заработало :grin:
На вики изображение показывает подключение неверно
Изображение из инструкции к приводу от производителя

На изображении отображен разъем с обозначениями для различных линий подключения, включая Series port A, Series port B и Manual линии. (Captioned by AI)
На изображении отображен разъем с обозначениями для различных линий подключения, включая Series port A, Series port B и Manual линии. (Captioned by AI)584×946 76.9 KB

Изображение с вики

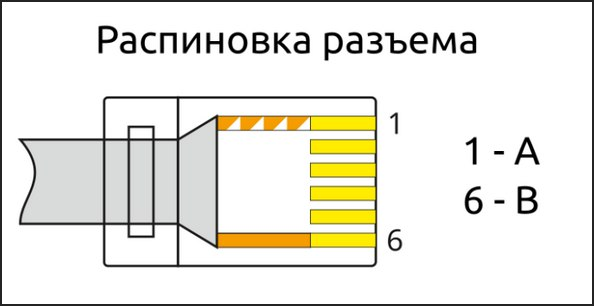

На изображении показана распиновка разъема с номерами контактов от 1 до 6 и обозначениями A и B. (Captioned by AI)
На изображении показана распиновка разъема с номерами контактов от 1 до 6 и обозначениями A и B. (Captioned by AI)594×306 42.5 KB

Думаю стоит подкорректировать изображение с вики

8

Подскажите. Правильно ли я понимаю, что мы можем подключить управление и к контроллеру и к выключателю без фиксации?
Как указывает информация на сайте производителя (https://sun-control-kzn.ru/cm-5-universalnyj-5-provodov/), мы имеем 2 порта подключения. Первый порт подключается к контроллеру по RS-485, второй - к выключателю. Планирую реализовать обе конструкции подключения.
Использование электродвигателя раздвижных штор Dauerhaft CM5 с контроллером Wiren Board — Wiren Board. По данному варианту будут подключаться около 10 приводов (1 и 2 этаж). Но, чтобы не использовать кучу 6-ти канальных реле и подключать 3 привода на данные реле, хочу использовать именно такой более простой вариант подключения по RS 485. Для того, чтобы все приводы подключить к одному выходу модуля ModBus планирую исопльзовать WB-BUSHUB

9

Сейчас все UTP от приводов сведены в щитовое оборудование. В принципе, длина не большая и можно вообще сделать без WB-BUSHUB. Последовательно подключив в щите все каналы (1/6) после 1 привода до конечного и тогда реализация будет ещё проще

10

Если привод позволяет и так и так, то я бы выключатели ставил вообще бы возле окон. И как аварийные будут, и так, если рукой тыкнуть удобнее. А по 485 общие сценарии.

Я себе именно так планирую.

1 Like
11

Именно так и планирую, поэтому нужен совет возможна ли такая реализация. Именно без Реле WB-МR

12

Если привод умеет одновременно и rs485 и сухой контакт, то реле не нужно. В этом случае сухие контакты не шнуруются в УД. Туда rs485 уходит.

2026-01-09_22-16-27
2026-01-09_22-16-271300×330 78.5 KB

1 Like
13

Да, совершенно верно.

1 Like
15

Общался сегодня с одним из производителей подобного оборудования (“AKKO”). Подтвердили возможность управления и посредством выключателя и с помощью RS-485. Также указали, что в WirenBoard уже есть встроенный алгоритм обработки команд штор их производства

16

Ну, отлично. Нужна ли в чем-то помощь?

1 Like
17

У меня вопросов больше нет, одни положительные впечатления и благодарность присутствующим коллегам

1 Like
