Это в моем щитке желтый кинут на синий. От поставщика ничего не приходит к сожалению, кроме синего и черного.
т.е. у вас сделано вот так:
Это не самая хорошая (в плане защиты от поражения электрическим током) схема формирования PE - при “отгорании” проводника PEN на стороне поставщика у вас на корпусах “заземленного” оборудования может оказаться опасное для жизни напряжение.
В рамках одного электрощита - можно соединять.
У меня вообще нет заземления ни в каком виде. То есть на сколь ко я понимаю, ни с одной из Ваших картинок не совпадает. Еще раз уточню - у меня просто на вводе в мой щитой PE cоединен с N, без заземления
Спасибо!

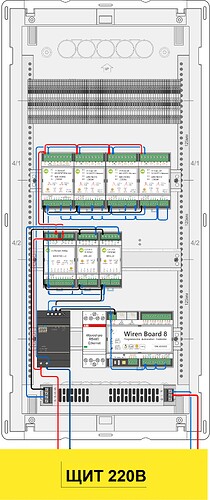

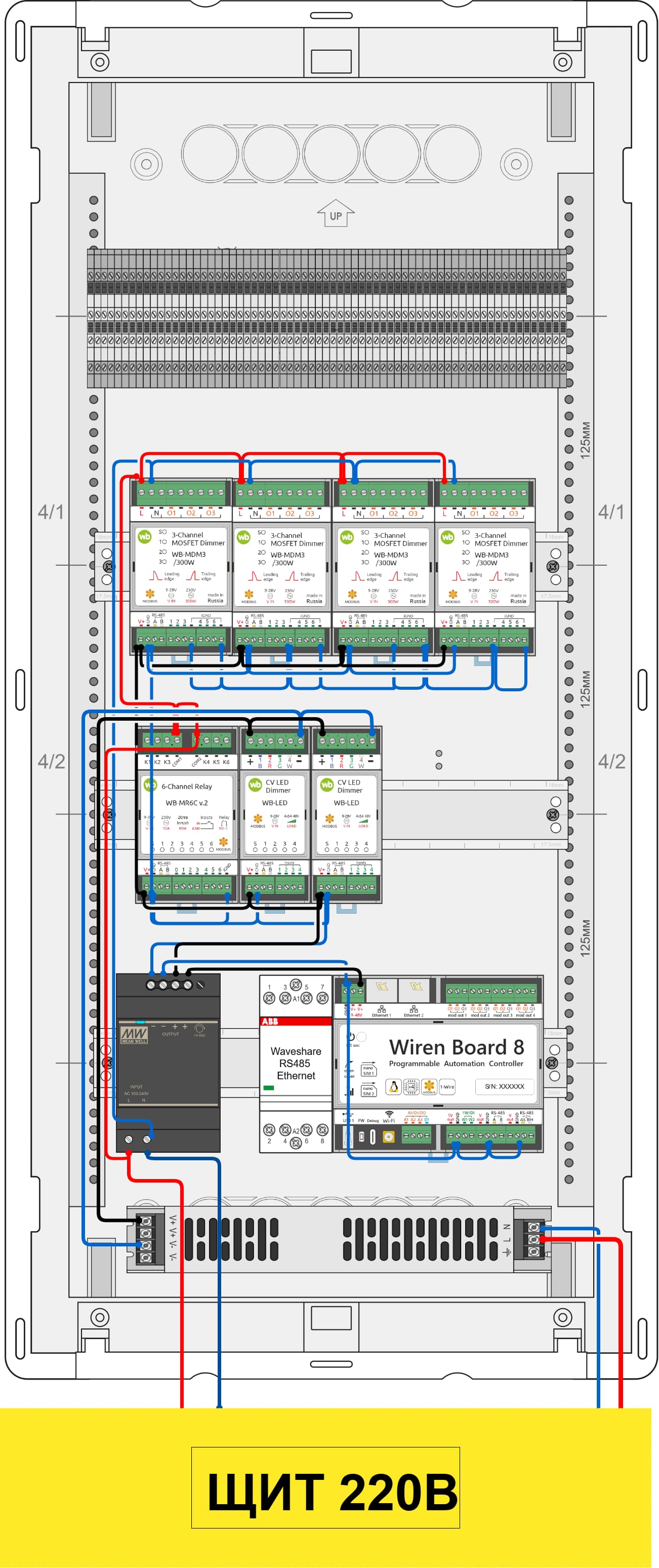

То есть вот тут на схеме у меня верно изображено?
https://support.wirenboard.com/uploads/default/original/3X/2/0/209666ff6cdbd8ef2ab8efca1634adaec072fa7a.png
Если “синий” слева щита - это “минус” блока питания и он не связан с “синим” с правой стороны щита (N), то правильно.
Это лучшее, что можно сделать в ваших условиях.

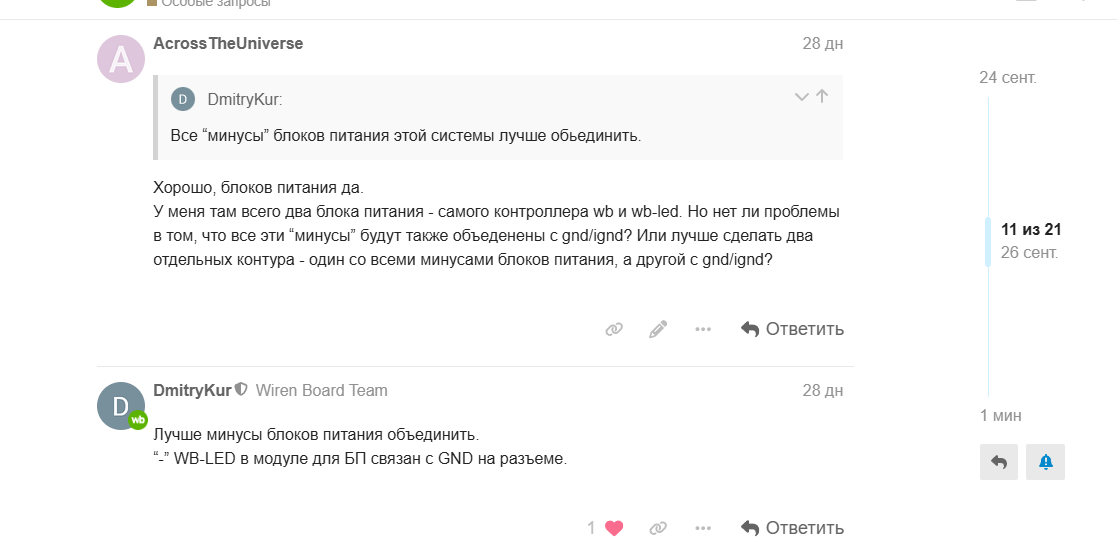

GND и “минус” блока питания уже объединены в самих устройствах WB (это одно и то же)
iGND - это изолированный “общий” провод - он связан ТОЛЬКО со входами того же устройства и ни как не связан с GND и “минусом” блоков питания и других устройств.
Секунду, вот тут не понял. Сейчас чуть чуть подкорректирую схему чтобы стало понятнее.

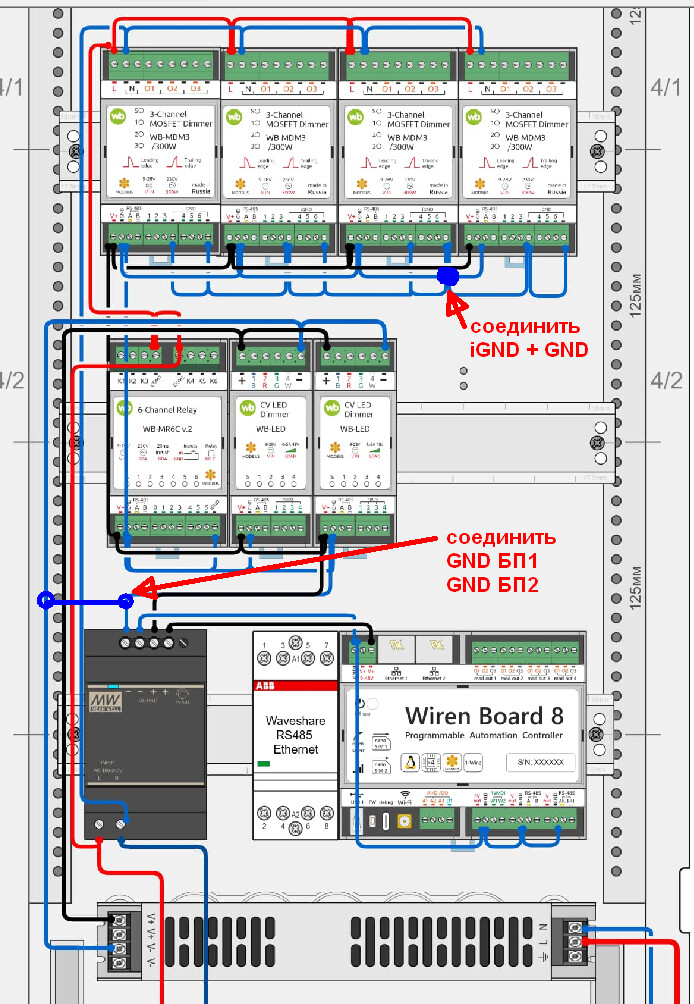

Посмотрел внимательно (мелко у вас и цвета дублируются) - у вас НЕ ПРАВИЛЬНО изображено подключение. По крайней мере - ФАЗОВЫЙ проводник (L) (красный) подключен к iGND. Так делать категорически не следует
Спасибо!
Да Вы правы, недосмотрел.
В итоге все “синие” соединить между собой!
Не страшно, что будут и “минусы” от 220В и “минусы” от 12В и 24В вместе или стойте, минусы от 220В не нужно?
НЕТ.
Синий (N) и Синий GND - не нужно объединять
iGND в WB-MDM3 гальванически связаны на плате. Поэтому в пределах одного диммера их можно дополнительно не объединять.
Пожалуйста, объясните что вы имеете ввиду под “минусы от 220”?
“один синий” N (нейтраль питающей сети) у вас должен зайти только на входы блоков питания (220В) и высоковольтную (верхнюю) часть диммеров.
“другой синий” - это выходы блоков питания (GND БП1 и GND БП2) и ВСЕ входы GND и iGND
Резюмируя.
Соединяю GND, iGND и N после блоков питания 12В и 24В.
При этом N от 220В (из щита) не соединяю, а питаю им только блоки питания и N клеммы диметров (верхняя рейка).
Все, я ответил тоже самое только что, значит квест сложился)))
Спасибо большое!!!
Давайте называть это минус после блоков питания, чтобы небыло недопонимания. Обычно “N” относится к высокой стороне.
AcrossTheUniverse
Предлагаю, чтобы не путаться и не путать других вернуться к “устоявшейся” терминологии:
- L фазовый проводник питающей сети (220 вольт, опасен для жизни)
- N проводник нейтрали ПИТАЮЩЕЙ сети (220 вольт, может быть опасным для жизни при определенных условиях)
GND БП1 = GND =" минус 12 Вольт" (изолирован от любого проводника питающей сети, 220 В)
GND БП2 = GND =" минус 24 Вольт" (изолирован от любого проводника питающей сети, 220 В)
GND (модулей WB) = GND = “минус питания модулей WB” (изолирован от сети 220В)
iGND (модулей WB) = iGND = “минус для информационных входов некоторых модулей WB” (изолирован как от GND этих модулей так и от сети 220В)
В вашей схеме и N и GND и iGND “отрисованы” синим цветом - этого лучше избегать
Да, спасибо!
Я просто не силен в терминах. Но буду тренироваться)
