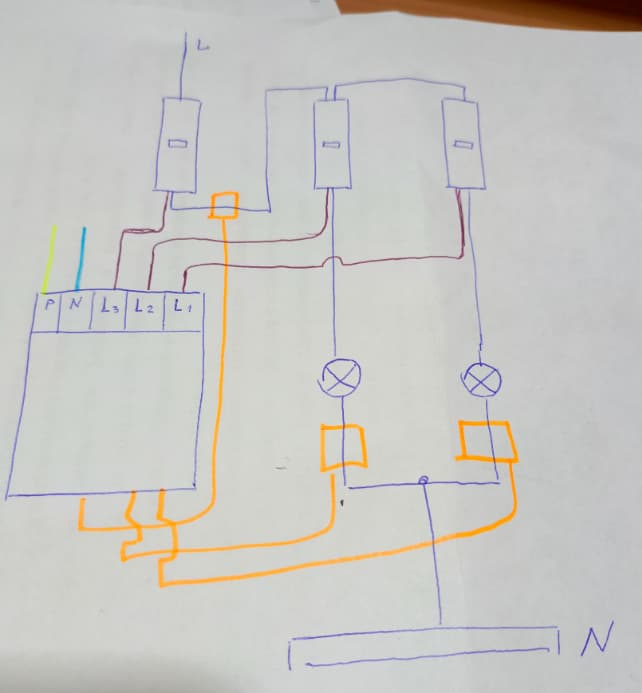

Добрый день, подскажите пожалуйста, если одна фаза в щите разделяется на несколько автоматов и нужно измерять напряжение и ток после этих автоматов, можнно ли ипользовать для этой цели WB-MAP3E или WB-MAP3ET. Примерная схема подключения на рисунке
Здравствуйте!
Да, можно. В этом случае линейные углы и напряжения между фазами L1 L2 L3 счетчика будут равны 0.
Потребленная энергия, фазное напряжение и токи будут учитываться корректно.
Спасибо!
В похожем применении я использовал 2 модуля wb-map6s, получив сразу 12 каналов тока. А посколько напряжение одинаковое, то хватает 2 входов измерения напряжения.
А вот контроль автоматов осуществляю с помощью wbio-di-hvd-8 (16), с достаточным количеством каналов.
1 лайк
Здравствуйте!
Небольшой комментарий, судя по схеме, в одном канале (L1) будет измеряться общий ток, а в каналах L2 и L3 токи отдельно по цепи каждого автомата, суммарно равные общему по L1. Тогда получается что общая (суммарная по каналам как по фазам) потребленная энергия посчитается дважды.
