Странности в работе WB-USB485

На объекте есть устройства:
WirenBoard WB-MR3LV/I - 1 шт. (ID 51)
WirenBoard WB-LED - 1 шт. (ID 200)

Котроллер WB отсутствует. Но есть WB-USB485 доя конфигурирования и настройки.

Настраиваем через конфигуратор устройств: deveditor . wirenboard . com
WB-USB485 определяется в ПК как COM3.

Дальше начинаются странности.

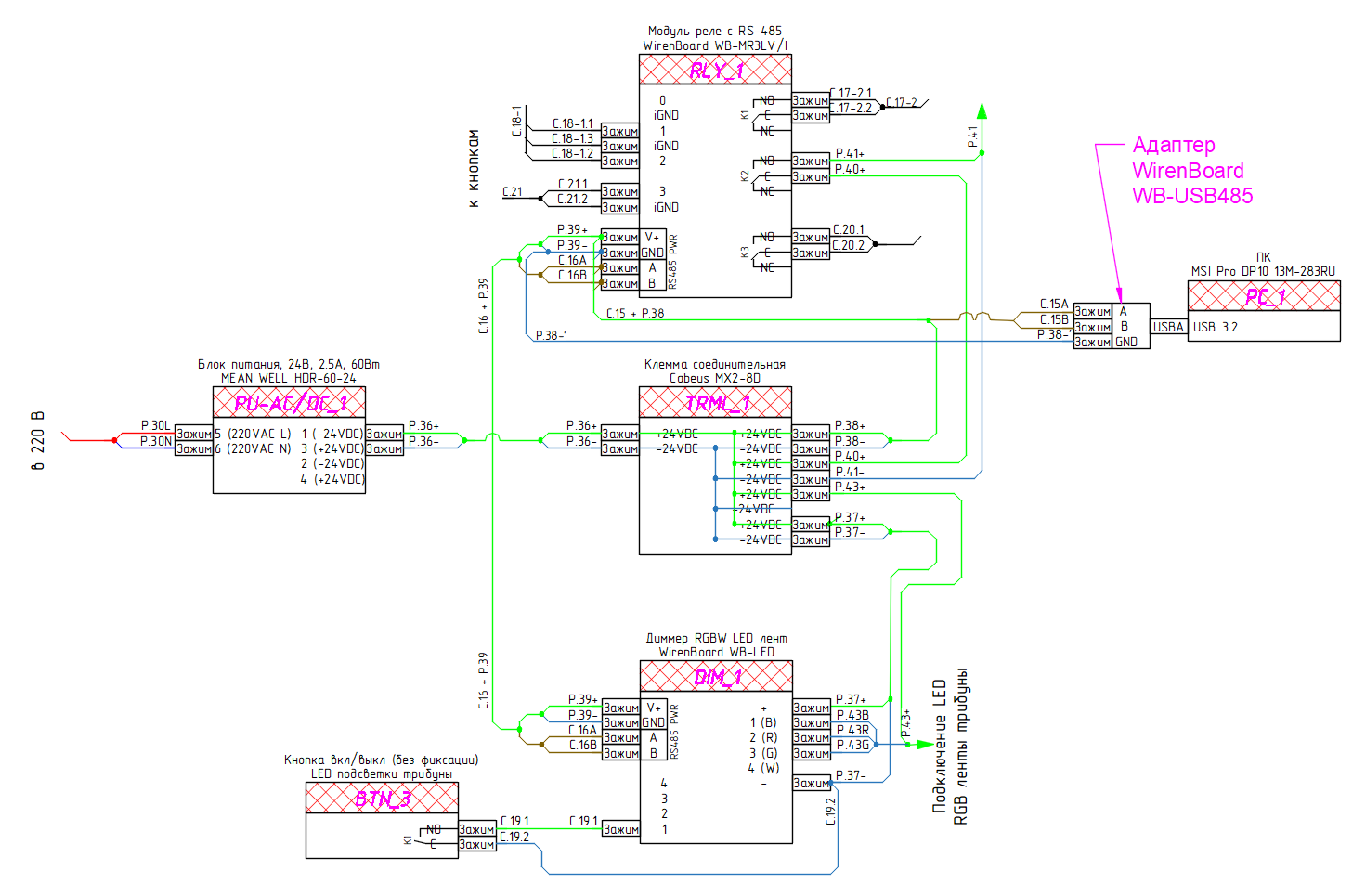

По мануалам мы должны соединить GND контакт WB-USB485 с GND контактом шины MODBUS (линия P.38-’ на схеме), но при попытки это сделать появляется очень сильная искра, и БП 24 VDC уходит в защиту.
(Мы используем один и тот же БП 24 VDC для питания шины MODBUS и LED RGB ленты (1.5м), мощности БП с запасом)

Далее опытным путём удалось установить следующие стабильные (повторяемые) состояния:

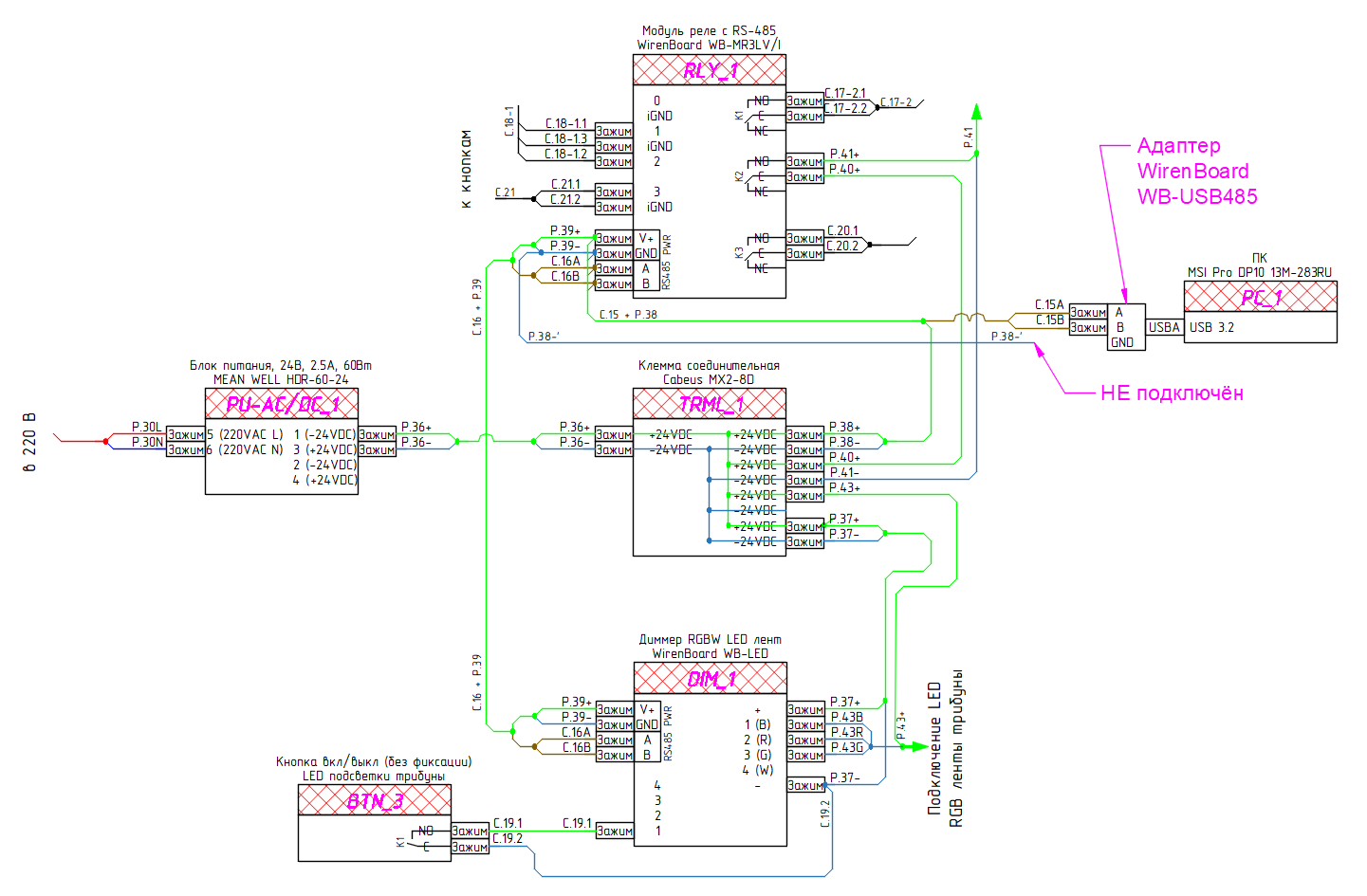

Если НЕ подключать контакт (линия P.38-’ на схеме) WB-USB485 НЕ находит устройства WB-MR3LV/I + WB-LED на шине MODBUS и работает LED лента

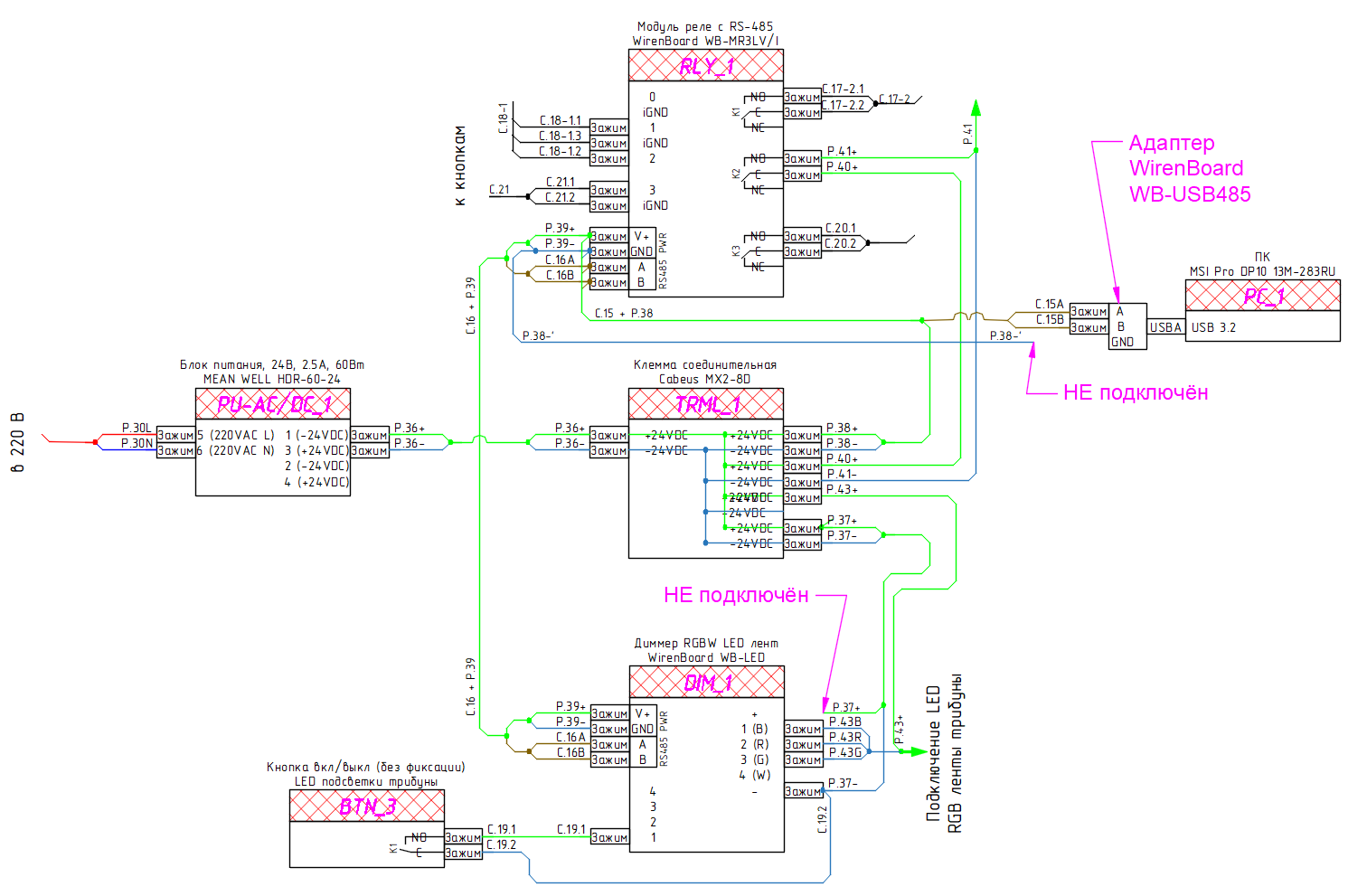

Если же НЕ подключать контакт (линия P.38-’ на схеме) и откинуть контакт + на диметре LED ленты (линия P.37+ на схеме), то WB-USB485 находит устройства WB-MR3LV/I + WB-LED на шине MODBUS и позволяет с ними работать, однако у нас НЕ работает LED лента

Наблюдаем на наш взгляд странное поведение WB-USB485.

Вопросы-предположения:

  1. Может ли причина быть в использовании одного БП 24 VDC для питания шины MODBUS и LED RGB ленты?
  2. Может ли быть причина, что для питания шины MODBUS используем БП 24 VDC, а не БП 12 VDC?

Ожидаемый результат: WB-USB485 находит устройства WB-MR3LV/I + WB-LED на шине MODBUS и позволяет с ними работать, а так же работает LED лента.

Добрый день!

Здесь вопрос больше не к WB-USB485, а к тому какой потенциал на “массе” блока питания вашего ПК относительно инсталляции, которая запитана от БП 24 VDC.

Рекомендую проверить заземление и минусы блоков питания обязательно должны быть объединены или использовать изолированный порт.
О заземлении есть статья:

Провели замер мультиметром:

  • один щуп поставили на “массу” ПК (корпус VGA разъёма)
  • второй щуп поставили на минус БП 24 VDC

мультиметр показывает 24V.

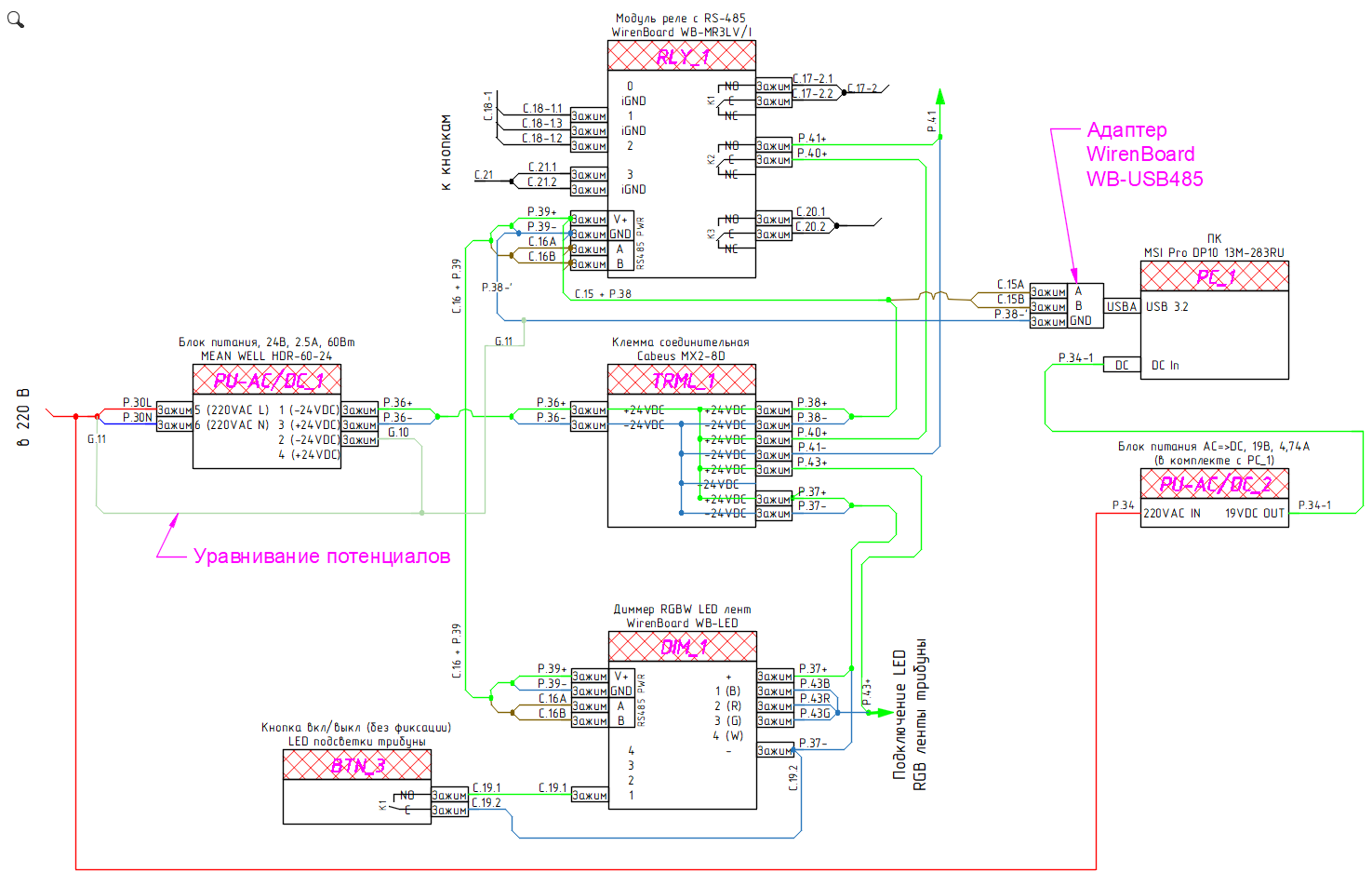

Правильно ли я понял вышеуказанную статью, что нам достаточно соединить (линии G.10 и G.11 на схеме) минус БП 24 VDC с землёй от вводного питания 220В инсталляции, и так же соединить провод P.38-’ с той же землёй (тем самым мы “посадим” “массу” ПК на ту же землю через корпус USB разъёма WB-USB485)?

Я бы сначала проверил штатное заземление ПК и БП.
Если после ознакомления со статьей возникли сомнения, то с вопросом по уравниванию потенциалов лучше обратиться к специалисту, чтобы исключить риск вывода из строя оборудования.

Добрый день!

У вас остались вопросы по оборудованию WB?
