Добрый день!
Возник вопрос о практиках прокладки шины:
Есть ли разница прокладывать шину последовательно от датчик/устройства к следующему датчику/устройству, или можно от основного кабеля через клеммы делать ответвления к ближайшему датчику? Пример схем приложу ниже

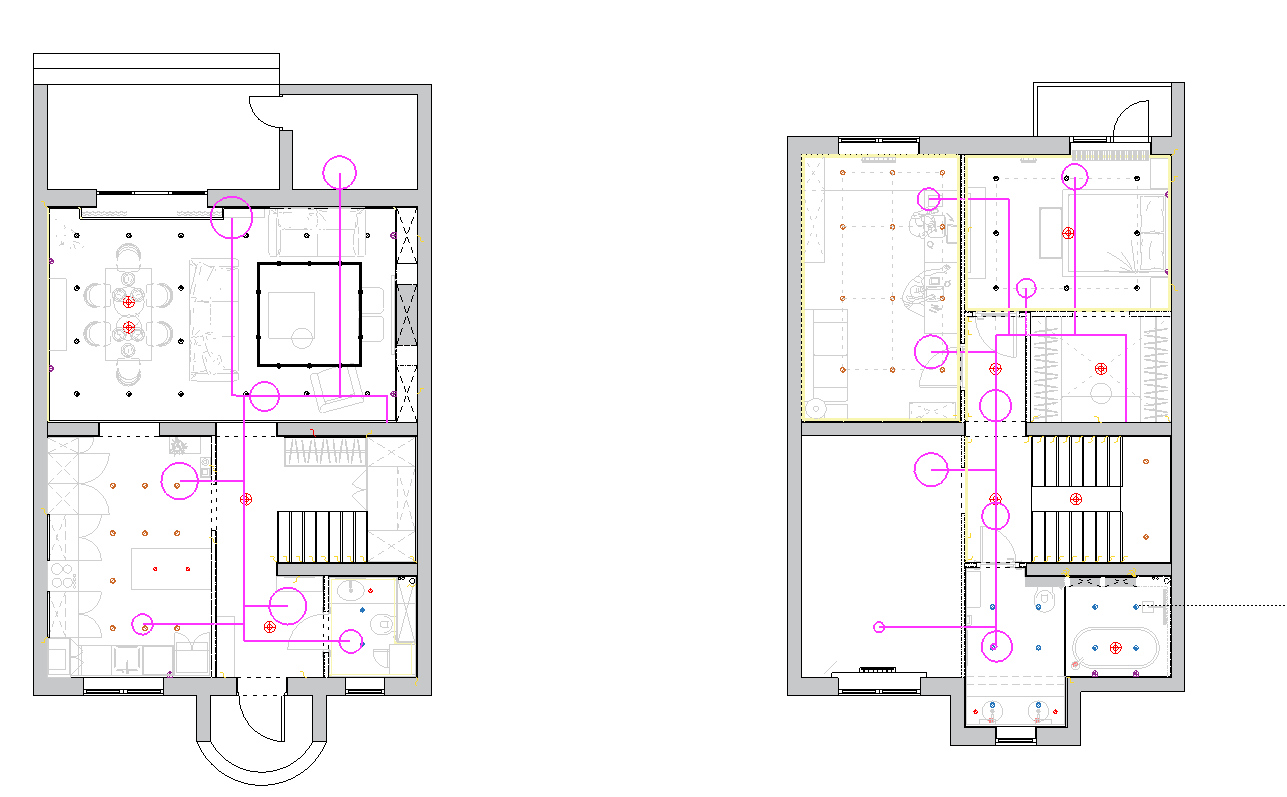

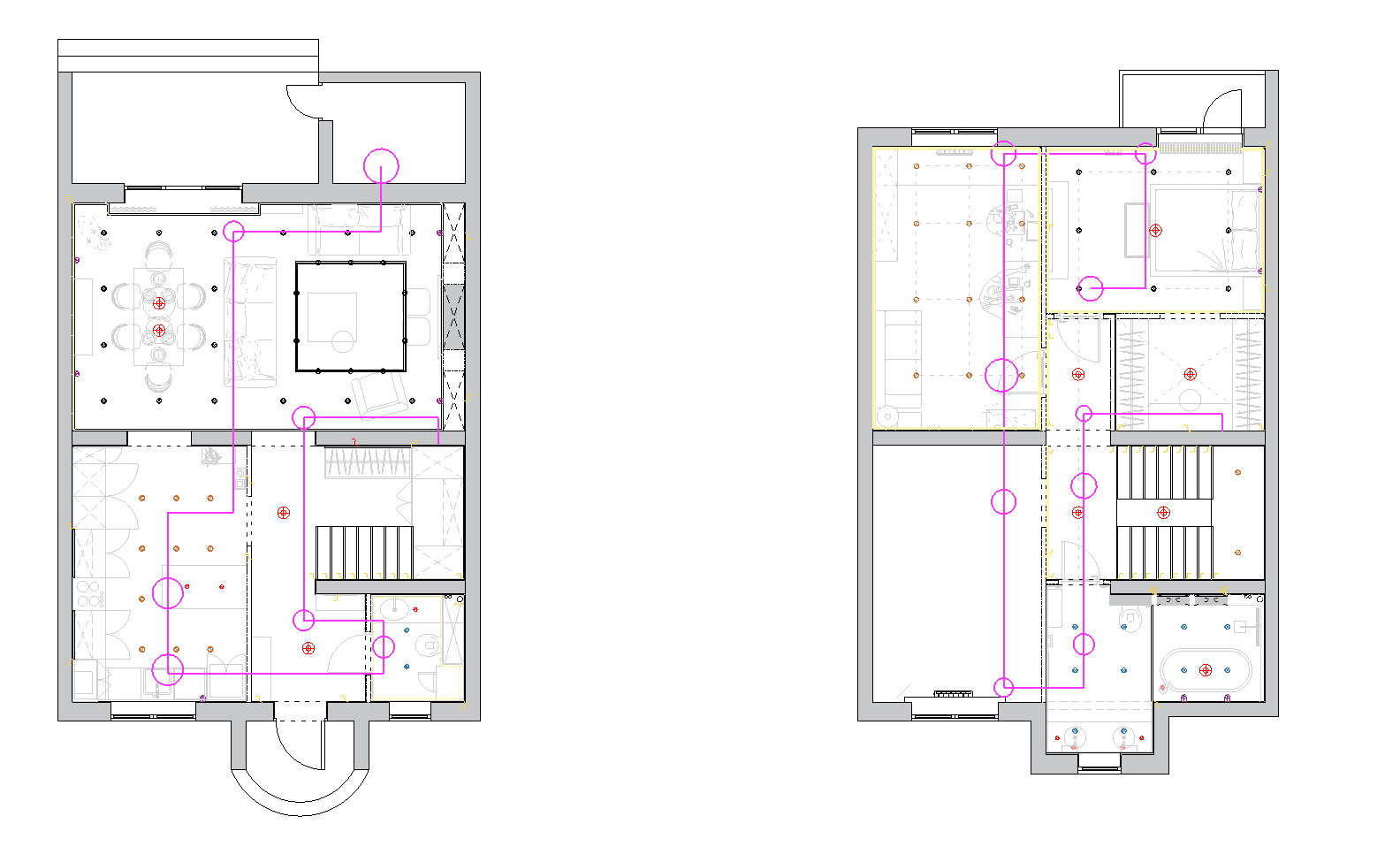

Первое изображение - последовательно между всеми устройствами, вторая - ответвления, например через клеммы, до устройства-датчика. Прокладываю КСВЭВнг 2x2x0.8
Добрый день!
Правильная топология RS-485 — шлейф: кабель идёт последовательно от устройства к устройству, стандарт запрещает «звезду» и «кольцо». Делать ответвления не рекомендуется.
По кабелю: КСВЭВнг(А)-LS - это сигнальный кабель для охранно-пожарных систем, для передачи данных он не предназначен: производитель не нормирует ни волновое сопротивление, ни погонную ёмкость, ни затухание. На короткой и небыстрой шине он обычно работает и его используют, но без гарантии — чем длиннее линия и выше скорость, тем выше риск плавающих ошибок обмена, которые потом тяжело диагностировать.
Подробно про прокладку шины, ответвления, экран, типы кабелей и терминаторы описано здесь, про заземление здесь.
Если появятся вопросы, задавайте, помогу с решением!
Спасибо за ответ
Кабель выбирался исходя из назначения, тк в карточке кабеля было указано, что подходит для сбора данных, управления, передачи данных по протоколу KNX (да, не rs485, но ведь тоже шина xD). Ссылки выше изучал, но кдввг и кис заказ от 7км, что, мягко говоря, много. По UTP кабелю смущает падение напряжения на столь тонких жилах.
Правильно понимаю, что в моем случае с расстояниями в пару десятков метров utp все равно будет лучше ксвэвнг?
Кабель https://paritet.su/catalog/ksvv_ksvevng_a_lsltx/ksvevng_a_lsltx_2kh2kh0_80_mm/
С такой длиной и ваш кабель подойдет, можете не менять, главное - экран заземлить в одной точке и A/B вести одной парой. Ну и придерживаться всем остальным рекомендациям по монтажу тоже нужно.
Спасибо! Но, видимо, лучше не монолитить шину на случай возможной замены
Подскажите, пожалуйста, у вас остались еще вопросы по теме?
Нет, спасибо, вопросов не осталось
