Добрый день.
Хочу протестировать работу сценария автоматизации с твердотельным реле.

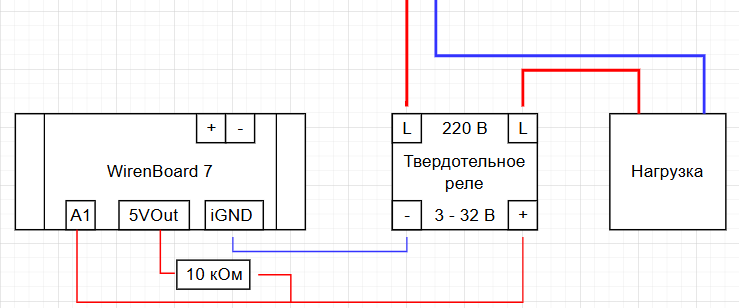

Могу же я им управлять через универсальные выходы Ах? По статье на “открытый коллектор” набросал схему подключения. Правильно я думаю?
Добрый день!
Не могу понять как должна работать первая схема.

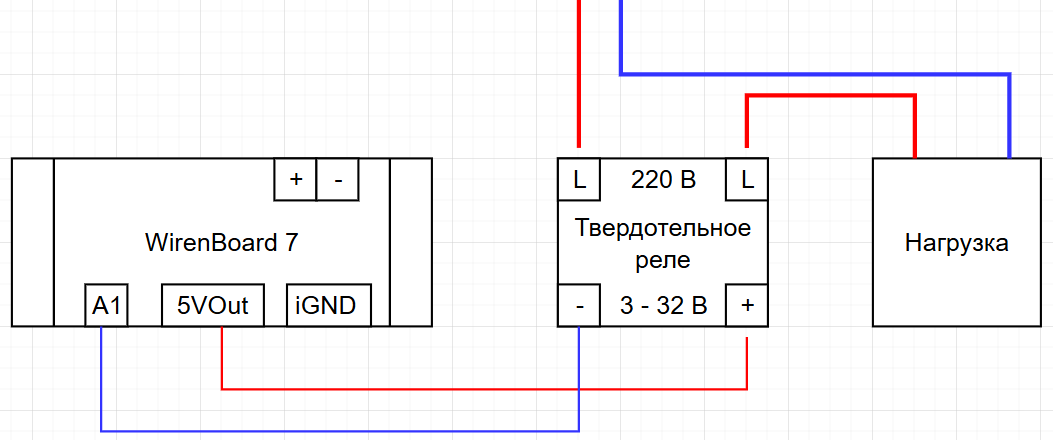

Нужно смотреть характеристики твердотельного реле, возможно резистор и не потребуется во второй схеме, которая позволит вам управлять реле через дискретные выходы Ах.
Подключение устройств с выходом «открытый коллектор» к Wiren Board описано в документации.
Не силен в схемотехнике…
Т.е. получается надо использовать 2 схему.
Реле планирую KIPPRIBOR HD-4044.ZD3

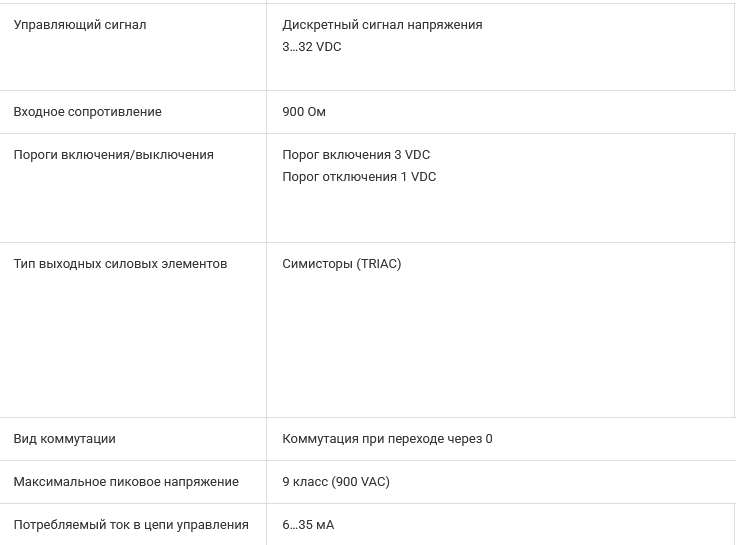

Характеристики, касающиеся управляющей части
Порог включения 3 В, т.е. подача 5 В должна активировать коммутацию. Про резистор не подскажите, надо использовать или нет?
В данном случае нагрузка небольшая и резистор вам не понадобится.
1 лайк
Спасибо за оперативный ответ!
