Столкнулись с проблемой.
Из 5 димеров один сгорел.
Поставили новый, снова сгорел..
проверили:
По разводкекабелей,
по нагрузке,
на короткое
Пока все мысли кончились….
Здравствуйте! Я автоматический помощник техподдержки Wiren Board. Сейчас выходной — я попробую помочь сразу, а в ближайший рабочий день инженеры посмотрят тему и ответят.
Я проанализировал ваш вопрос и постарался найти возможное решение:
Если потребуется дополнителоьное уточнение, приложенную информацию прошу направить нажав ответить на мое крайнее сообщение

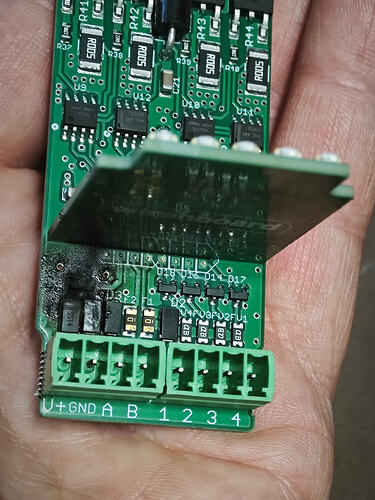

Судя по фото, речь о модуле WB-MDM3 / WB-MDM3L (диммер по RS-485). Потемнение около силовой части (область входного питания V+ / GND и силовых транзисторов) обычно говорит о перегрузке или пробое по цепи питания/канала.
Ниже — что можно проверить до приезда инженеров, чтобы локализовать причину:
1. Проверьте параметры питания
- Какой блок питания используется на эту линию диммеров:
- модель,
- номинальное напряжение (12/24 В?)
- максимальный ток.
- Измерьте напряжение на клеммах V+ / GND WB-LED при работе (мультиметром):
- нет ли завышенного напряжения (например 27–29 В вместо 24, или 14–15 В вместо 12);
- нет ли сильных просадок при включении нагрузки (это иногда приводит к нештатным режимам у БП).
Если используете импульсный БП «с запасом по напряжению», укажите его точную модель — инженерам это будет важно.
2. Подключение нагрузки
Для проблемного диммера напишите, пожалуйста:
- Тип нагрузки: лента/модуль/драйвер, 12 или 24 В, общая мощность на канал и суммарно.
- Схема включения:
- «плюс» питания напрямую от БП на ленту/драйвер,
- «минус» через канал диммера (open drain) — как в схеме из документации[1]?
- Нет ли:
- индуктивной нагрузки (реле, моторы и т.п.) на выходах,
- подключения другого источника питания к той же ленте/нагрузке,
- соединения «минусов» разных БП через диммер (может дать большие токи через плату).
Если есть возможность — приложите схему/фото именно проблемного участка подключения.
3. Сравните с работающими диммерами
У вас из 5 устройств два сгорели на одном месте, остальные живые:
- Подтвердите, что:
- все пять питаются от одного и того же БП;
- одинаковый тип нагрузки/мощность на всех.
- Если есть отличия (другая лента, другой кабель, другая длина линии) — это ключ к поиску причины.
Проверьте, не собраны ли «проблемные» диммеры в одной группе/распределительной коробке — возможно, именно там ошибка в подключении.
4. Возможные причины по фото
По фото (обгоревшая зона у клемм и силовых транзисторов):
- очень похоже на пробой силового MOSFET или дорожки питания от:
- длительной перегрузки по току (мощность/тип нагрузки, КЗ),
- переполюсовки питания,
- случайного попадания высокого напряжения (например, от другого БП/линии),
- плохого контакта на клемме (местный нагрев и выгорание).
Полезно дополнительно:
- Проверить сопротивление между V+ и GND на сгоревшем модуле (скорее всего, будет КЗ).
- То же измерение — на новом, ещё живом модуле до установки (для сравнения).
5. Что очень поможет инженерам
Пожалуйста, ответьте в теме (прямо на это сообщение) и по возможности приложите:
- Точный тип модуля (маркировка на корпусе / фото целого модуля с лицевой стороны).
- Фото схемы подключения проблемного диммера в щите:
- как заходят провода питания,
- как идут к нагрузке.
- Параметры:
- блок(и) питания (модель, U/I),
- тип светодиодной ленты/нагрузки и её длина/мощность,
- длина кабелей до нагрузки.
- Уточнить:
- сгоревшие модули стояли на одном и том же месте в щите?
- успевали ли они работать какое-то время или выход из строя был почти сразу?
После этого инженеры смогут:
- либо подтвердить заводской дефект и предложить дальнейшие действия (диагностика/ремонт/обмен),
- либо указать на конкретную ошибку/опасный режим в схеме подключения.
Примечание: Я — искусственный интеллект, а не сотрудник-человек. В моих ответах возможны неточности.
Добрый день.
Подскажите в какой момент сгорает, как только подключили или когда включается нагрузка?
Сгорает при включении нагрузки, при этом как таковой силовой нагрузки нет - выходы подключены к усилителям WB-AMPLED

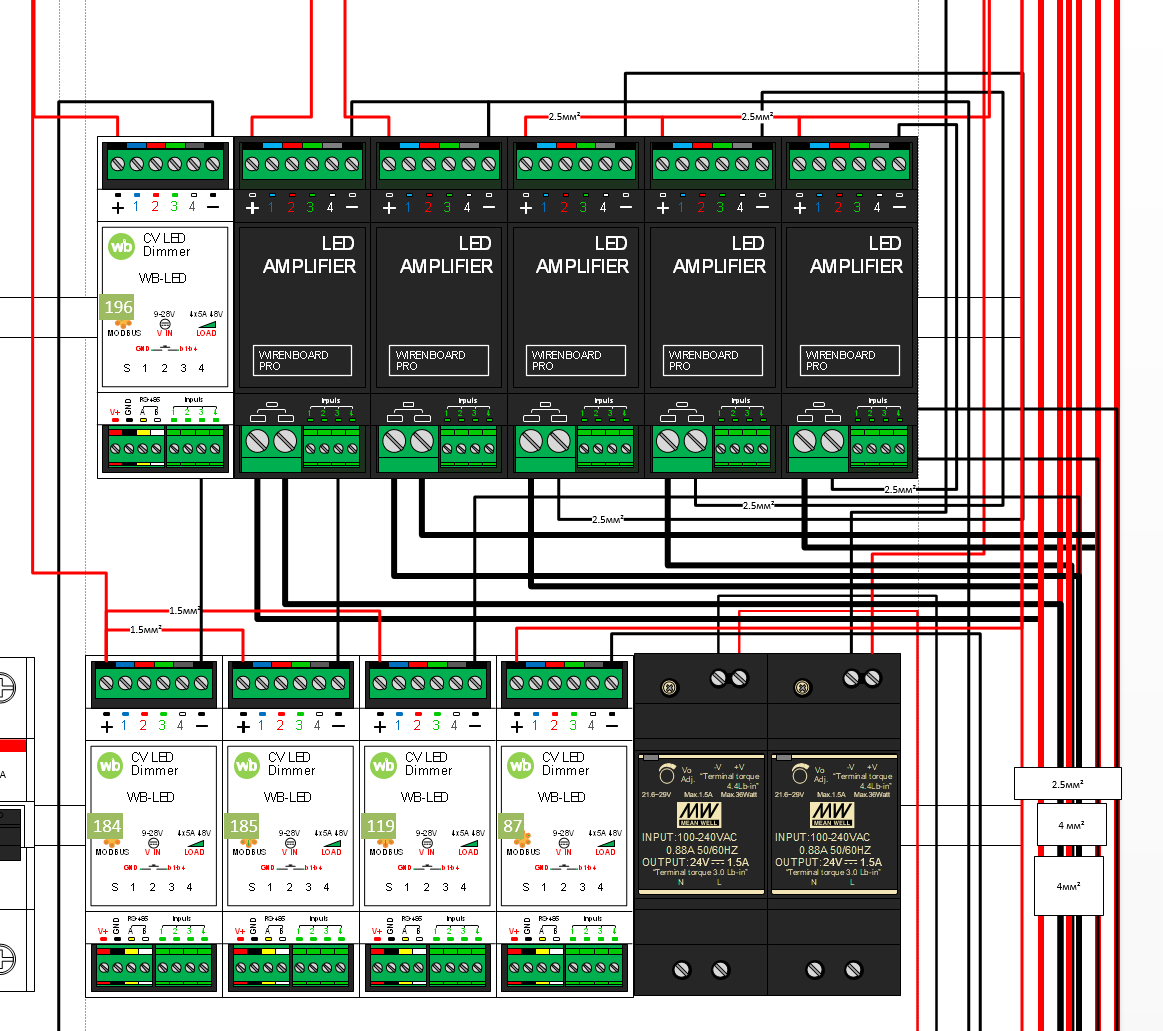

Схему подключения WB-LED с AMPLED проверить бы, сможете прислать фото, нарисовать либо из проекта приложить?
Почему выгорает на стороне RS-485 не понятно.
Наверное стоит объединить вопросы:
Сгорал тот что обсуждался в той теме.
Пока пошли путем разделения на два димера для двух групп усилителей…
То есть без объединения разных источников питания

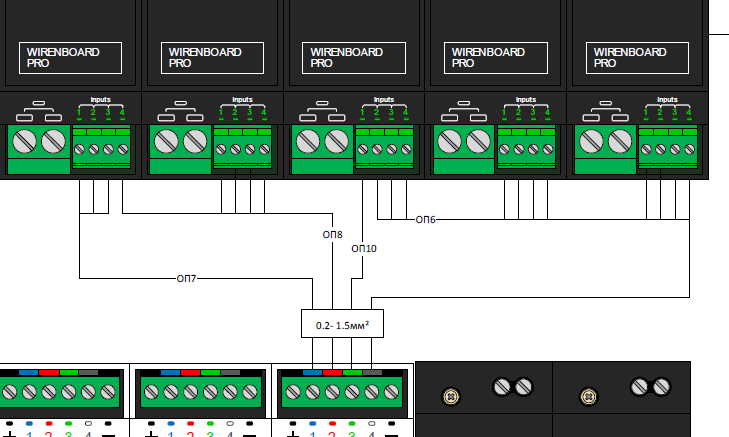

Да, но это не вся схема
Источники питания 2 кластера по 4 блока питания MeanWell 960вт 48в
Блоки в кластерах объединены через клеммы объединения
Питание подается на Димеры и Усилители
Для монтажа листы по раздельным группам.
Просто большой документ….
Пока единственное что вычислили - сгорал димер пока управлял усилителями с разных кластеров питания
Добавили еще один димер и разделили на две группы по димер + 2 усилителя
Пока полет нормальный
Добрый день.
Извиняюсь потерял вашу тему.
Подскажите нужна ли ещё помощь техподдержки по данному вопросу в теме?
