Подскажите пожалуйста как сбросить счетчики энергии в нулевые показания? для тестирования прибора и сверки показаний с существующим ПУ подключил цепи измерения - напряжение и каналы 1 и 2 на одну и ту же нагрузку, настроил опрос через наше ПО УСПД, по текущим показаниям каналы совпадают, по активной энергии прямая/обратная тоже, а вот по реактивной энергии не понятно, на первом канале значения 6/450квар*ч(прямая/обратная), на втором 214750/2104550квар*ч. Настройки опроса у обоих каналов идентичны, порядок байт, слов, двойных слов - старшим вперед, множитель 0,00001(по таблице регистров) регистры реактив.энергии 6688/6704 - канал 1, 10782/10798 - канал 2, углы в порядке, брал регистры по энергии для прошивки от 2.9, при первичном подключении через веб-конфигуратор обновился до 2.12. В чем может быть причина различных показаний реакт.энергии? Возможно ли что прибор пришел уже не с нулевыми значениями реакт.энергии по каналу 2 и если да, то как обнулить счетчики для контроля значений с нуля?
Добрый день!
Обнуление значений накопленной энергии не предусмотрено.
Маловероятно, иначе ненулевые значения были бы и по активной энергии.
Уточните, пожалуйста:
- какие номера регистров читаете и сравниваете.
- какие были начальные показания вначале тестирования?
- измеряемый ток канала 1 и 2 отличается?
Проверьте правильно ли указан в настройках фазовый сдвиг Phi Lx.
в первом сообщении вся эта информация есть, и номера регистров
это про токи
это про регистры
начальные показания не скажу точно так как опрос был настроен не одновременно с подключением, при первичном опросе первого канала - околонулевые, второго были чуть меньше вышеуказанных
Про регистры увидел, спасибо. Считываете верные адреса и вопрос только по счетчику реактивной энергии.
Предлагаю еще исключить ошибки преобразования.

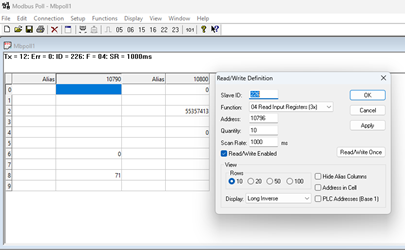

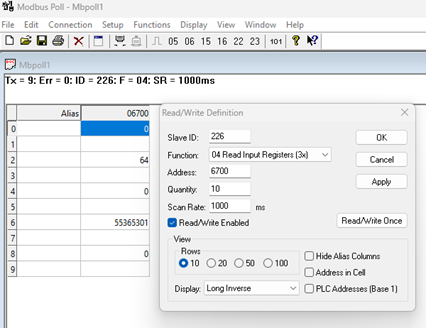

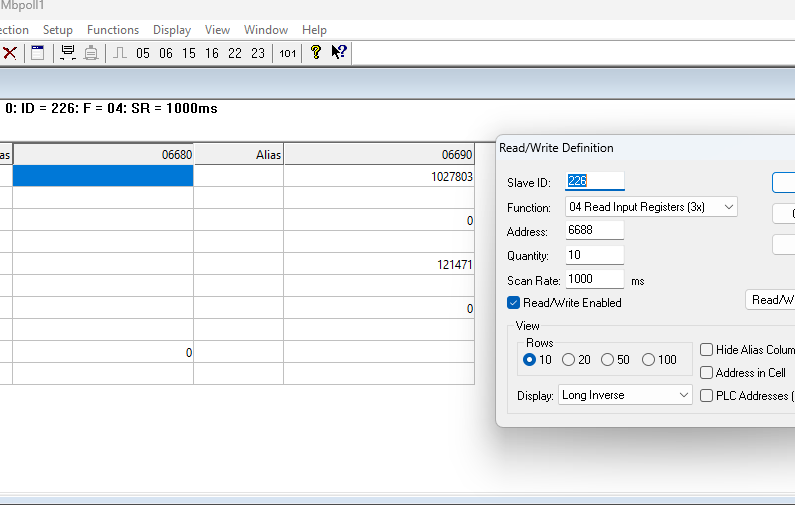

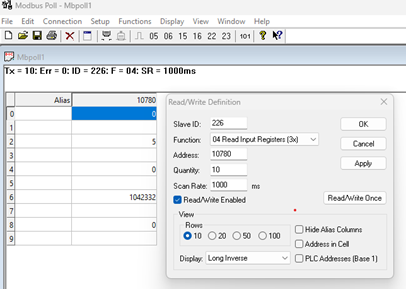

Пришлите считанные байты из регистров 6688/6704 и 10782/10798 (u64 - по 4 байта). Это можно сделать с помощью modbus_client.
Еще показательно будет предоставить скриншоты из Конфигуратора устройств Wiren Board.
На странице устройства есть вкладка Мониторинг, на которой отображается состояние каналов устройства. Интересует — какие значения отображаются там для второго канала?
исходя из вышеуказанных скриншотов верные показания регистров 6688/6704 смещены на два регистра ниже, но успд их читает правильно, а вот верные показания регистров 10782/10798 смещены не на два а на четыре регистра ниже, поэтому и успд неверно их интерпретирует судя по всему, это неверно указаны регистры в мануале или как? для второго канала получается верные регистры 10784 и 10800 и тогда все в порядке

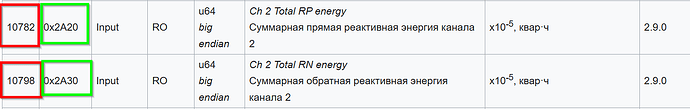

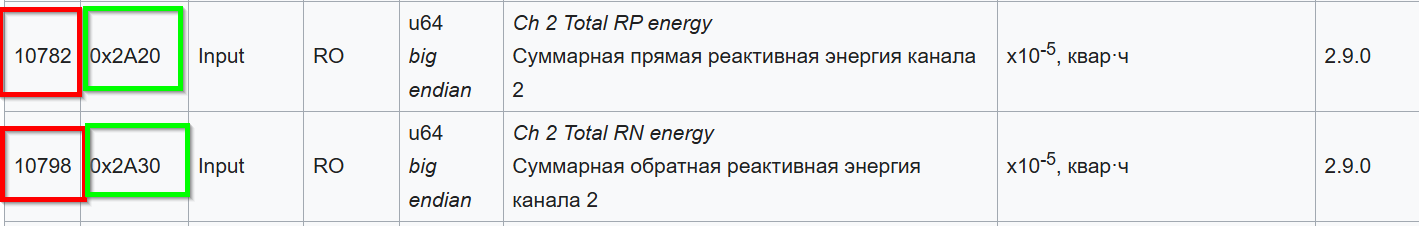

Да, вы правы. У нас ошибка в карте регистров:
Зеленым цветом в шестнадцатиричном формате верное значение. Будем проверять. Благодарю, что заметили и сообщили.
Весело…я первый тестирую на практике получается, проверьте пожалуйста и по остальным каналам энергию, как по каналам, так и по фазам каналов, и скиньте актуальную исправленную таблицу регистров
Карту регистров WB-MAP12e поправили, можете использовать.
Если останутся вопросы, то обращайтесь.
