Здравствуйте.
Подключаю WB-MAP6S + ZMCT205D (6 штук)
На маленьких токах потребления показания странные.
На первый канал подключен теплый пол и показания реальные.
На третий канал подключена кухня с включенными в режиме ожидания микроволновой печкой и духовым шкафом и показания явно не верные.

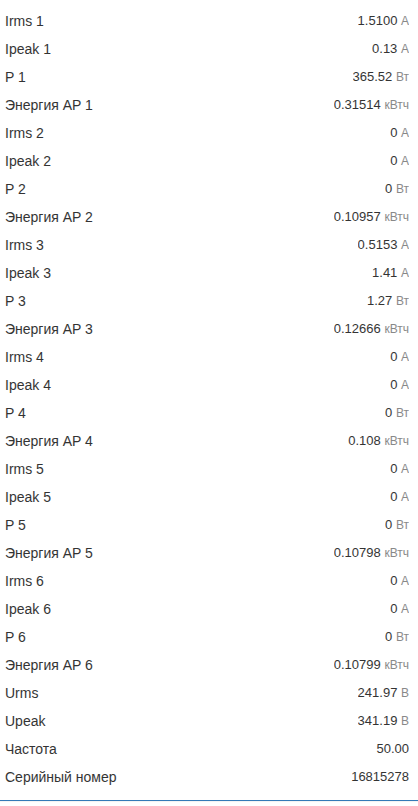

Irms3 - 0.5A, а P 3 1.2Вт.

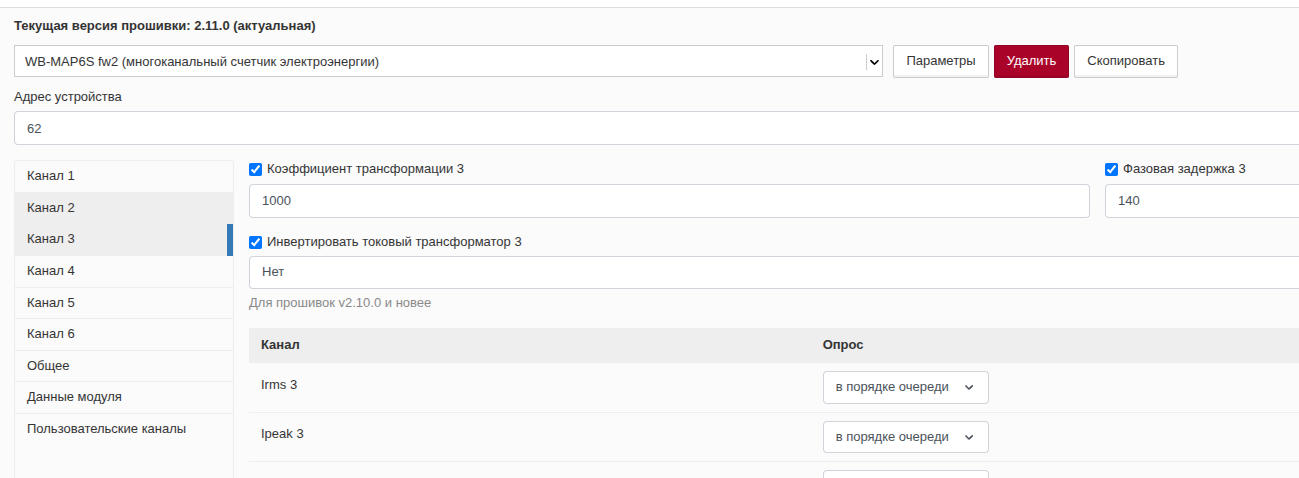

Параметры трансформаторов в каждый канал внесены одинаковые (1000 и 140)
Как можно обнулить показания показателя “Энергия AP”?
Добрый день.
Для диагностики неисправности пришлите пожалуйста фото как выполнены подключения трансформаторов к MAP6S и непосредственно к фазным проводникам.
Здесь я бы перепроверил токовыми клещами дополнительно, т.к. режим ожидания бытовой техники так же имеет ток потребления.
Есть возможность подключить другой трансформатор и выполнить измерение, на другом канале например?
Только через сброс настроек всего устройства но это чревато потерей всех данных и настроек на других каналах.
Проблема в показателях на 3 канале.
Irms3 - 0.5A, а P 3 1.2Вт при 240В
0.5 ампер ошибочно или 1.2 Вт ошибка.
Вечером замерю клещами и поменяю каналы местами для проверки.
Проблема найдена.

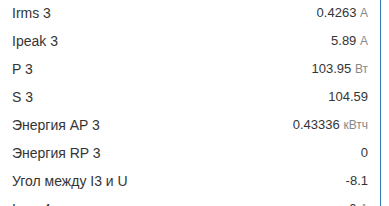

Если подключить только лампу накаливания, купил для проверки на 100w, то показания совпадают, но если подключить духовой шкаф и микроволновку, которые в режиме ожидания, то мощность активная P остается 100w, а S (кажущаяся) показывает уже нормальные показания.
А за какую мощность мы оплачиваем электричество?
- P x (Вт). Активная мощность. За эту мощность вы платите деньги поставщику электроэнергии. Коммерческие счётчики и измерители WB-MAP считают её прямым интегрированием мгновенных значений напряжения и тока.
Попробуйте провести ещё эксперимент с другими трансформаторами тока, проверьте правильное направление подключения
Подключил все 6 трансформаторов на эту нагрузку на разные каналы.

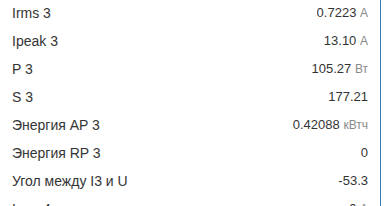

Все показывают одинаковые показания. Если лампа 100Вт, то мощность P показывает верно, но как только включают духовой шкаф и микроволновку сила тока увеличивается, а мощность P остается, но увеличивается S, которая совпадает с расчетом.
Направление трансформаторов верное
Замер клещами тоже показывает 0.57A, а если духовку и микроволновку подключить к бытовому прибору для измерения мощности, то мощность показывает 4W, а ток 0.5A
Нагрузите по возможности 100Вт или больше и пришлите скрин показаний пожалуйста.
Но в целом всё показывает правильно.

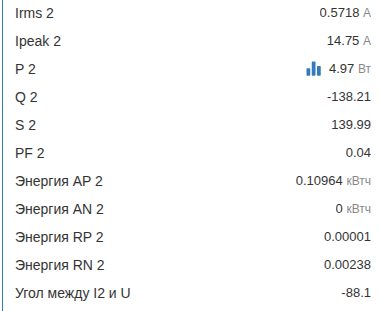

Если возьмем грубо без учета погрешностей:
0,57А * 240В = 136,8 В.А
136,8 В.А * 0,04 = 5,47 Вт/ч
Так какую мощность P или S использовать для определения текущей нагрузки?
Добрый день!
Духовой шкаф, микроволновка в режиме ожидания потребляют, преимущественно, реактивную мощность, что и подтверждают ваши измеренные данные.
Вы измеряете ток потребления клещами в котором содержится активная и реактивная составляющая.
Если вам нужно знать мгновенное значение активной мощности в Вт, то это параметр P.
Платим мы за потребленную энергию в кВт*ч, этому значению соответствует параметр AP. Этот параметр штатными способами обнулить не получится.
