WB-RGBW - подключение мощных светодиодов


#1

Есть ваш диммер светодиодных лент.
Есть вот такой светодиод: https://ledpremium.by/catalog/3_vt_na_plate_star/moshchnyy_svetodiod_cree_xpe_3w_aluminium_pcb16_teplyy_belyy/

Вопрос, как подключить 1 и/или несколько светодиодов к диммеру, какая схема подключения?


#2

Андрей, добрый день! Напрямую не получится, к такому светодиодному модулю нужен драйвер, который поддерживает диммирование ШИМ, в простейшем случае – это усилительный каскад на каком-нибудь IRF540. Выход диммера – открытый коллектор.


#3

Идя такая:
Коллектор NPN-транзистора – это в нашем случае выход диммера. Ток через светодиод надо чем-то ограничивать.


#4

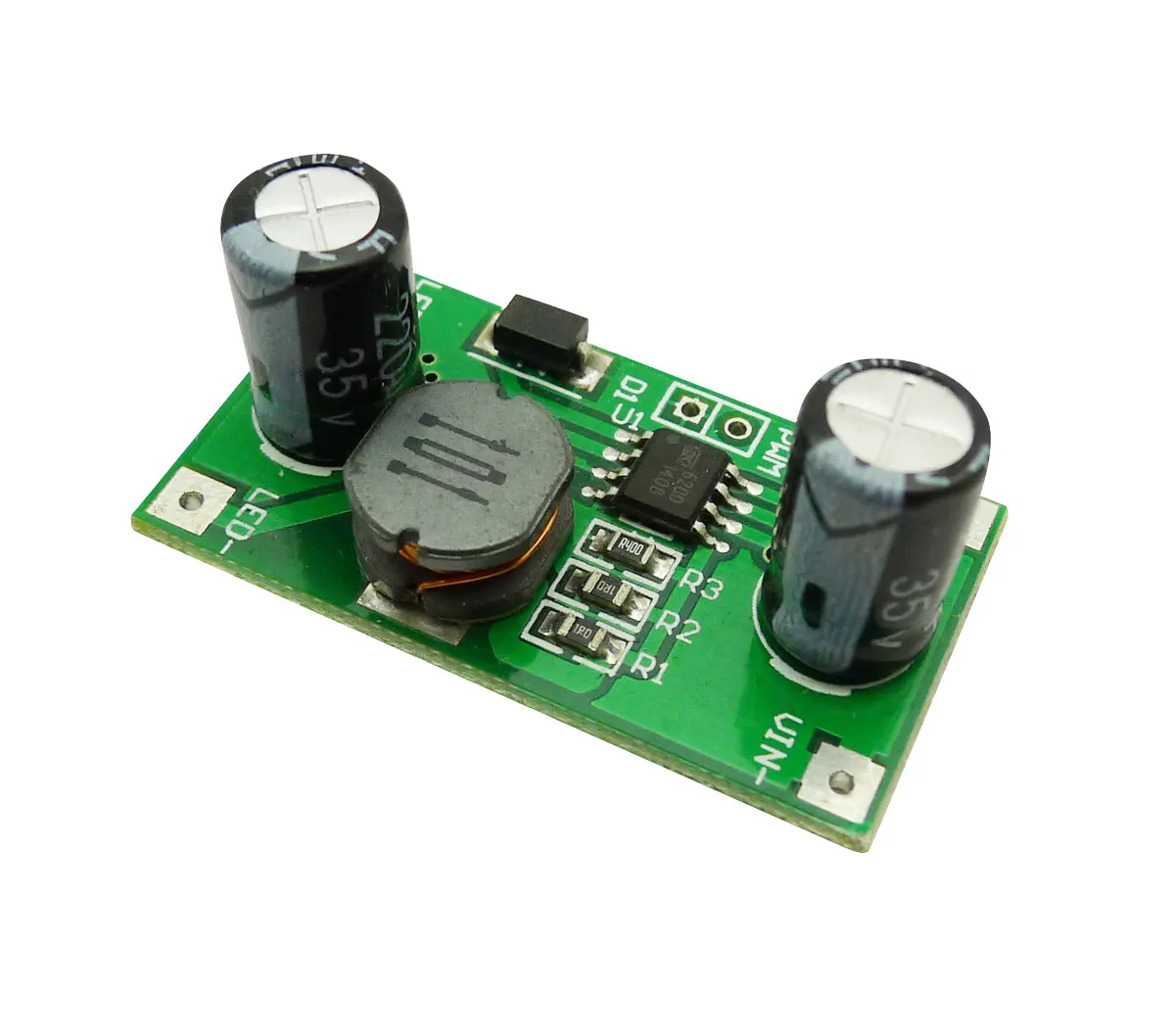

Тоже интересуюсь этой темой, подскажите, пожалуйста, возможно уже такие готовые модули подойдут под эту задачу:



#5

И по схеме:
T1 - как я понимаю КТ315 подойдет. А Т2 какой мосфет выбрать?

+12 и +V могут быть одним источником если лента на 12V ?


#6

Не, биполярник не нужен, схему я привел для иллюстрации идеи , его коллектор – это выход диммера. Написал выше – IRF540 должен подойти, источник питания может быть один.


#7

Возможно, написано, что поддерживают ШИМ; по умолчанию у нас частота ШИМ довольно высокая, 24 кГц, возможно, не все модули с ней справятся и надо будет программно понижать (https://wirenboard.com/wiki/index.php/WB_Dimmers_Modbus_Registers_Map)


#8

Т.е. схема наша будет такая?
111


#9

Мы и ищем вариант, чтобы была максимально высокая частота. Потому, как хотим получить безопасный комфортный и качественный свет. Поэтому варианты с понижением частоты не хотим рассматривать. Мы уже проверяли один трансформатор, который довольно сильно порезал частоту.


#10

Да, похоже, но еще через светодиод надо ограничивать ток.На выходе тоже можно поставить резистор (например, килоомный). Здесь я могу обсуждать общий способ подключения, конкретная схемотехника – ваш выбор и ваша разработка!


#11

Что касается драйверов с Aliexpress – то это, понятно, лотерея, пространство для экспериментов, не гарантированно хорошее решение.


#12

А почему Вы предлагаете килоомный? По моим расчетам
(12 - 3.1) * 1A = 8,9 … 10 Ом нужен примерно
Или я не прав?

Еще мне не понятно, в вашем димере лент нет мосфетов? Для чего нам нужно его ставить?
