Запрос на проверку конфигурации системы автоматизации с Wiren Board

Подбор оборудования
1

Здравствуйте!

Планирую заказ оборудования для системы автоматизации и хочу проконсультироваться с вашими специалистами по поводу корректности выбранной конфигурации.

Задача:

  1. Защита от протечек: Контроль 6 пассивных датчиков протечки Wiren Board. При срабатывании модуль WB-MWAC должен выдавать управляющий сигнал на дискретный вход частотного преобразователя ER-G-220-02 (2,2 кВт) для аварийной остановки скважинного насоса. Шаровых кранов с электроприводом в системе не будет.

  2. Управление отоплением: Управление газовым котлом Haier TechLine 1.24 Ti по принципу «сухого контакта» (запрос тепла) на основе данных с настенного датчика WB-MSW v.4.

  3. Сетевая инфраструктура: Подключение контроллера по Ethernet (без PoE и GSM-модема).

Выбранная конфигурация:

  • Контроллер: Wiren Board 8 (2 Гбайт RAM, 16 Гбайт eMMC) — 1 шт.

  • Блок питания: LI60-20B24PR2 (24 В, 60 Вт, на DIN-рейку) — 1 шт.

  • Внутренний модуль расширения: WBE2-DO-R6C-1 (устанавливается в Slot 1 для управления котлом) — 1 шт.

  • Модуль защиты от протечек: WB-MWAC — 1 шт.

  • Датчики: WB-MSW v.4 (1 шт.), пассивные датчики протечки Wiren Board (6 шт.).

Вопросы:

  1. Прошу подтвердить общую корректность и совместимость выбранной спецификации (блок питания выбран с запасом под будущее расширение).

  2. Корректен ли выбор внутреннего модуля WBE2-DO-R6C-1 для реализации «сухого контакта» управления котлом напрямую с контроллера?

  3. Нет ли подводных камней при коммутации дискретного входа частотного преобразователя через встроенные реле модуля WB-MWAC?

  4. Требуются ли терминаторы шины (согласующие резисторы) для стабильной работы линии RS-485 (до датчика WB-MSW v.4), если общая длина трассы не превысит 30–40 метров?

  5. Подскажите, где можно скачать 3D-модели выбранного оборудования (в формате STEP или готовые макросы для EPLAN) для детальной компоновки шкафа автоматики?

Буду признателен за ответы.

С уважением, Олег

3

Добрый день.

Вполне корректный набор под задачу.

Если не нужен контакт NC то достаточно было бы модуля WBE2-DO-R3A-1

Согласно документации на ПЧ вполне работоспособно,

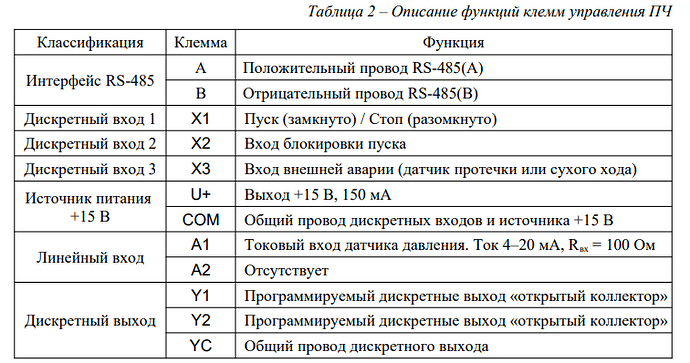

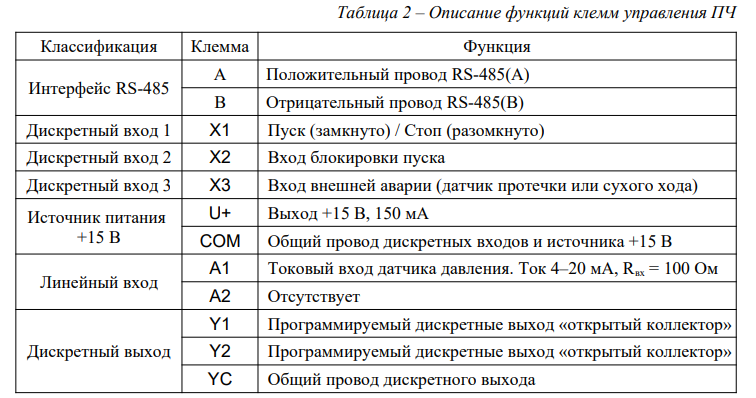

image756×398 61.3 KB

у MWAC тип реле “сухой контакт” что значит достаточно скоммутировать правильно нужный дискретный вход вашего устройства.

image322×238 10.4 KB

Нет не требуется

На данный момент модели находятся в разработке.

4

Большое спасибо

6

Добрый день, большое спасибо за помощь, а есть ли у вас терморегулятор который можно установить на стену чтоб отдельно с него регулировать температуру или может вы можете порекомендовать другой который будет работать с вашим оборудованием?

8

Добрый день.

К сожалению такого нет, могу порекомендовать те которые мы испытывали и настраивали:
BAC-002ALN • BAC-6000ALN • BAC-6000ELNW • BHT-6000 Series • BHT-006 Series • Heatit Z-TEMP2 • Siemens RDF302 • Ridan Greencon-R • Welrok az • ENGO EFAN

11

Добрый день.
Если у вас остались вопросы к техподдержке по теме - пишите, постараемся помочь.

12

Спасибо за ответы, есть ли какое ни будь решение для управления откатными уличными воротами и калиткой, по типу видеодомофона или что то в этом роде?

13

Есть вот такое интересное решение Автоматические ворота или шлагбаум с распознаванием номеров без облака - Wiren Board
А так в целом реализуется через видеопанель домофона (выходной сигнал “сухой контакт” заводится в WB8 или в WBIO-DI-WD-14) + реле WB-MRM2-mini v.2 для управления воротами. Гласное выбрать панель с нужным выходным сигналом.
