Батарейный модуль, снятие-установка

1

Опишите процесс снятия и установки батарейного модуля с WB5.8.
Боюсь применять силу - окажусь крайним.

2

как мне нравится этот форум, сам себе вопрос задаешь, сам себе отвечаешь
В общем, если у кого то появится такая же проблема:
Необходимо немного, без особых усилий отогнуть нижнее ребро(на котором стоит модуль) пластикового корпуса вниз. Я сделал это пластиковой лопаткой справа платы модуля.

3

Добрый день, alchemy!
Давайте опишу поподробнее процедуру, пригодится в назидание потомкам, так сказать.

  1. Пластиковая лопатка – это правильный инструмент, если его нет под рукой, то подойдет отвертка с плоским шлицем, обмотанным парой слоев изоленты (лучше синей :slight_smile: ).

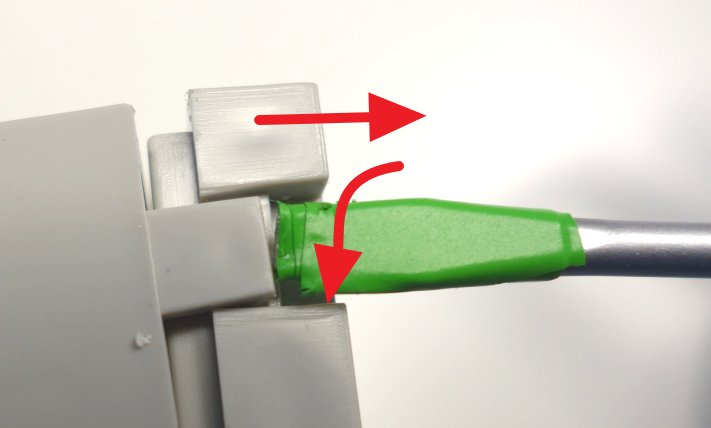

  2. Вращательным движением слегка (чтобы не сломать) отгибаем язычок, крепящий нижнее основание корпуса к верхней крышке (в нижней части корпуса), при этом сдвигаем угол нижнего основания на себя:
    rotate_and_shift.png711×428 283 KB

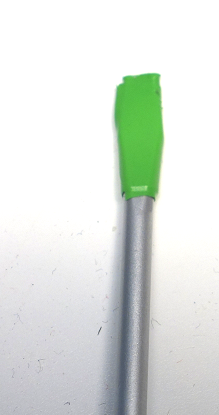

  3. Проводим такую же операцию со вторым язычком:
    two_latches_are_open.png915×348 244 KB

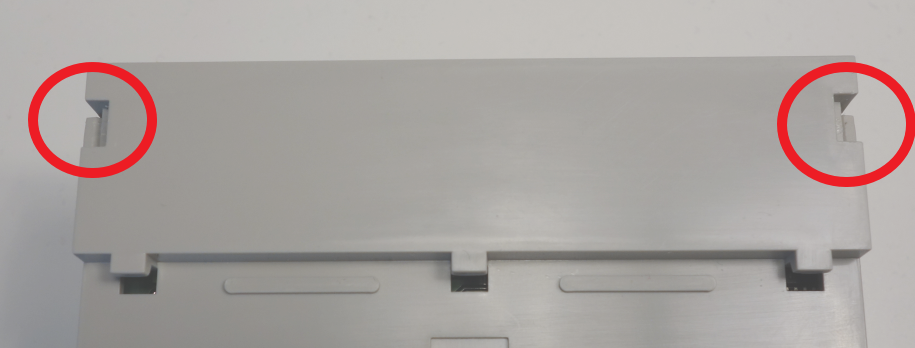

  4. Оставшиеся два язычка легко отгибаются руками:

    Нижняя часть корпуса открыта.

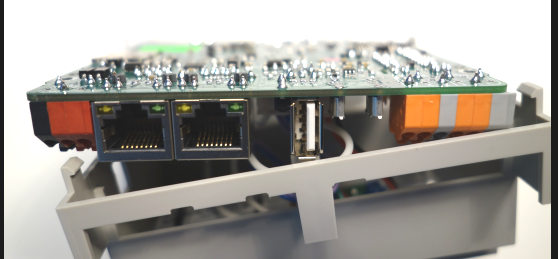

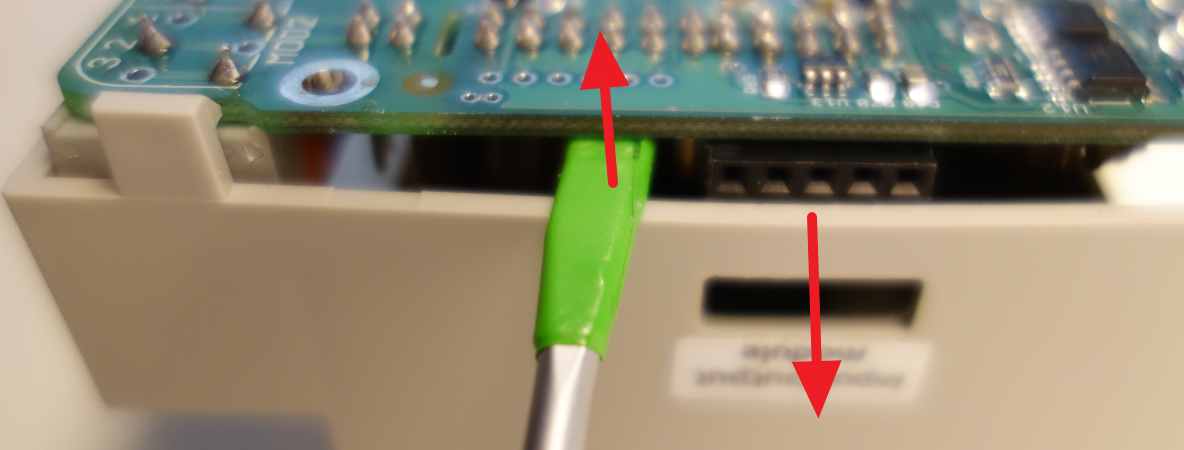

  5. Теперь аккуратно вынимаем плату из корпуса, для чего со стороны разъемов внешних модулей плату слегка приподнимаем а боковую стенку корпуса тянем на себя:
    extracting_the_mainboard.png1184×450 517 KB
  6. Вынимаем плату с небольшим усилием, держа ее за края.
  7. Отсоединяем разъем аккумулятора.
  8. Отсоединяем разъем выключателя.

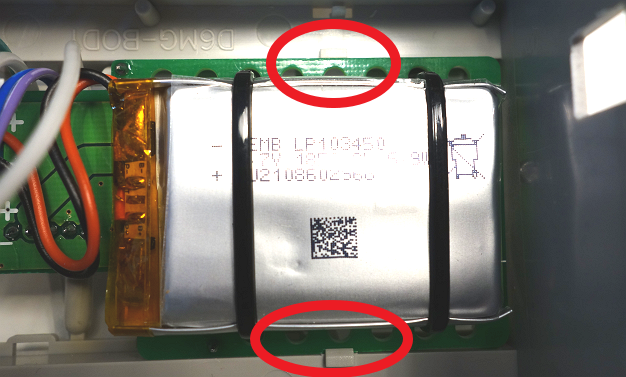

  9. Плата модуля аккумулятора держится на двух защелках:

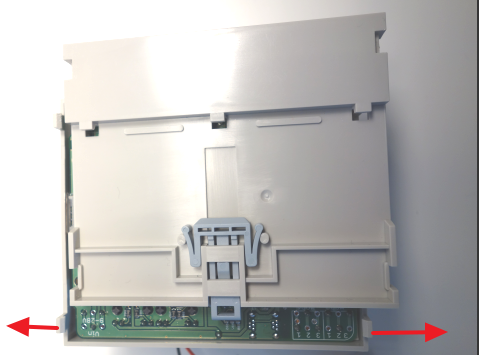

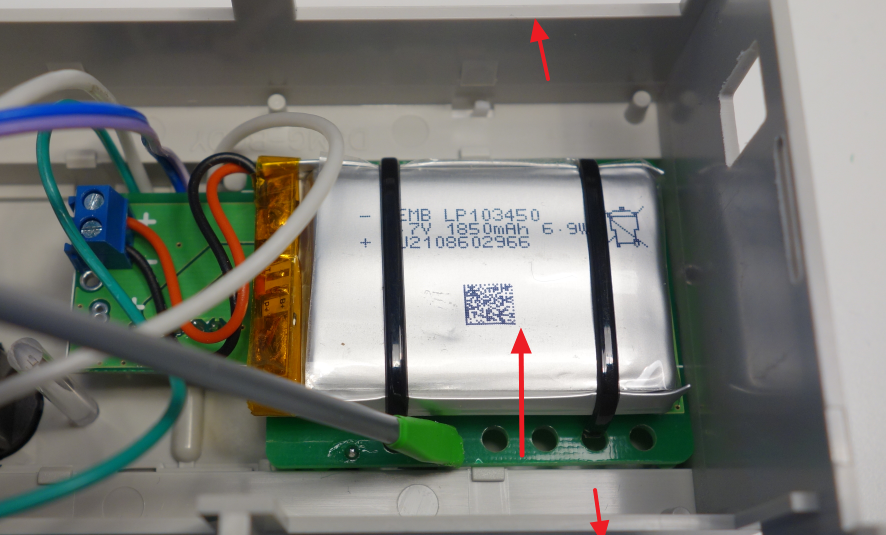

  10. Раздвигая в стороны стенки корпуса, освобождаем плату аккумулятора.
    extracting_the_battery_board.png886×535 575 KB

ВАЖНО: не прилагайте механический усилий к аккумуляторной сборке (серебристого цвета). Вы можете необратимо ее повредить или даже вызвать возгорание — это, увы, особенность литий-полимерных аккумуляторов.

Сборка производится, как это обычно и бывает, в обратном порядке. Все защелки должны закрываться со щелчком.

1 лайк
4

Вот это реально крутой и правильный мануал ! Может в вики ? Вроде бы даже раздел есть соответствующий, но пустой.

5

Вот правильная страница: http://contactless.ru/wiki/index.php/WBMZ-BATTERY_-%D0%BC%D0%BE%D0%B4%D1%83%D0%BB%D1%8C%D1%80%D0%B5%D0%B7%D0%B5%D1%80%D0%B2%D0%BD%D0%BE%D0%B3%D0%BE_%D0%BF%D0%B8%D1%82%D0%B0%D0%BD%D0%B8%D1%8F

1 лайк
6

спасибо за поправку, но предложение о добавке в вики все равно остается. =)

7

Спасибо!
Давайте пока помещу в Вики ссылку на форум, потом сделаем аккуратно.

8

У меня этот аккумулятор раздулся за 2 года, пришлось выкинуть.

9

А какой у вас был контроллер?

10

Он не был, а есть :slight_smile: WB 3.5

11

В Wiren Board 5 аккумуляторный модуль сделан по другому, поэтому вероятность, что аккумулятор вздуется, меньше

12

Добрый день!

Можем бесплатно дать вам новый аккумулятор. Нужно будет только либо забрать его у нас в офисе, либо оплатить доставку.

13

Коллеги, новая версия руководства теперь на нашем Wiki: Установка батарейного модуля WBMZ.
